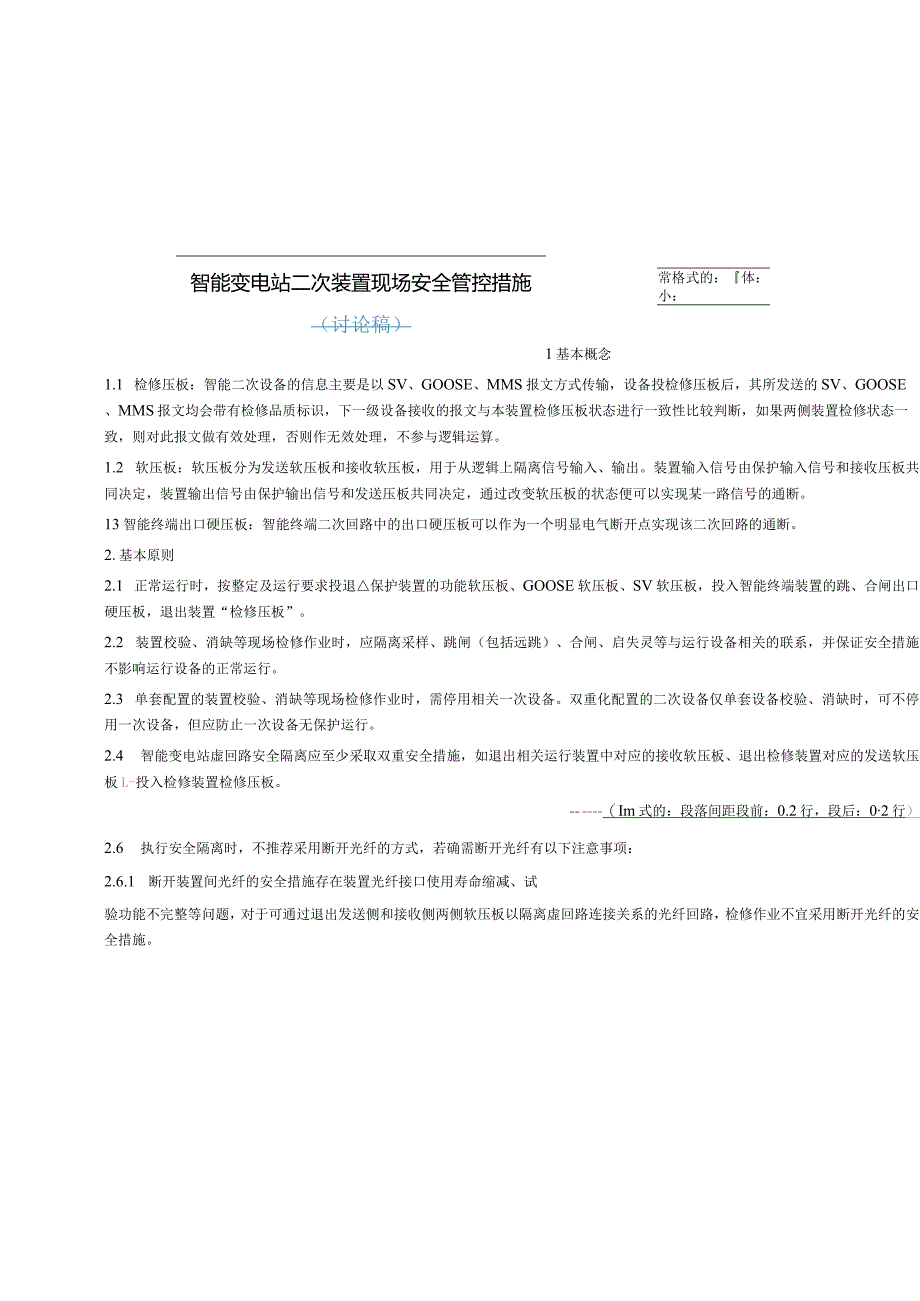

1、智能变电站二次装置现场安全管控措施（讨论稿）常格式的：体：小：1基本概念1.1 检修压板：智能二次设备的信息主要是以SV、GOOSE、MMS报文方式传输，设备投检修压板后，其所发送的SV、GOOSE、MMS报文均会带有检修品质标识，下一级设备接收的报文与本装置检修压板状态进行一致性比较判断，如果两侧装置检修状态一致，则对此报文做有效处理，否则作无效处理，不参与逻辑运算。1.2 软压板：软压板分为发送软压板和接收软压板，用于从逻辑上隔离信号输入、输出。装置输入信号由保护输入信号和接收压板共同决定，装置输出信号由保护输出信号和发送压板共同决定，通过改变软压板的状态便可以实现某一路信号的通断。13智
2、能终端出口硬压板：智能终端二次回路中的出口硬压板可以作为一个明显电气断开点实现该二次回路的通断。2.基本原则2.1 正常运行时，按整定及运行要求投退保护装置的功能软压板、GOOSE软压板、SV软压板，投入智能终端装置的跳、合闸出口硬压板，退出装置“检修压板”。2.2 装置校验、消缺等现场检修作业时，应隔离采样、跳闸（包括远跳）、合闸、启失灵等与运行设备相关的联系，并保证安全措施不影响运行设备的正常运行。2.3 单套配置的装置校验、消缺等现场检修作业时，需停用相关一次设备。双重化配置的二次设备仅单套设备校验、消缺时，可不停用一次设备，但应防止一次设备无保护运行。2.4 智能变电站虚回路安全隔离应

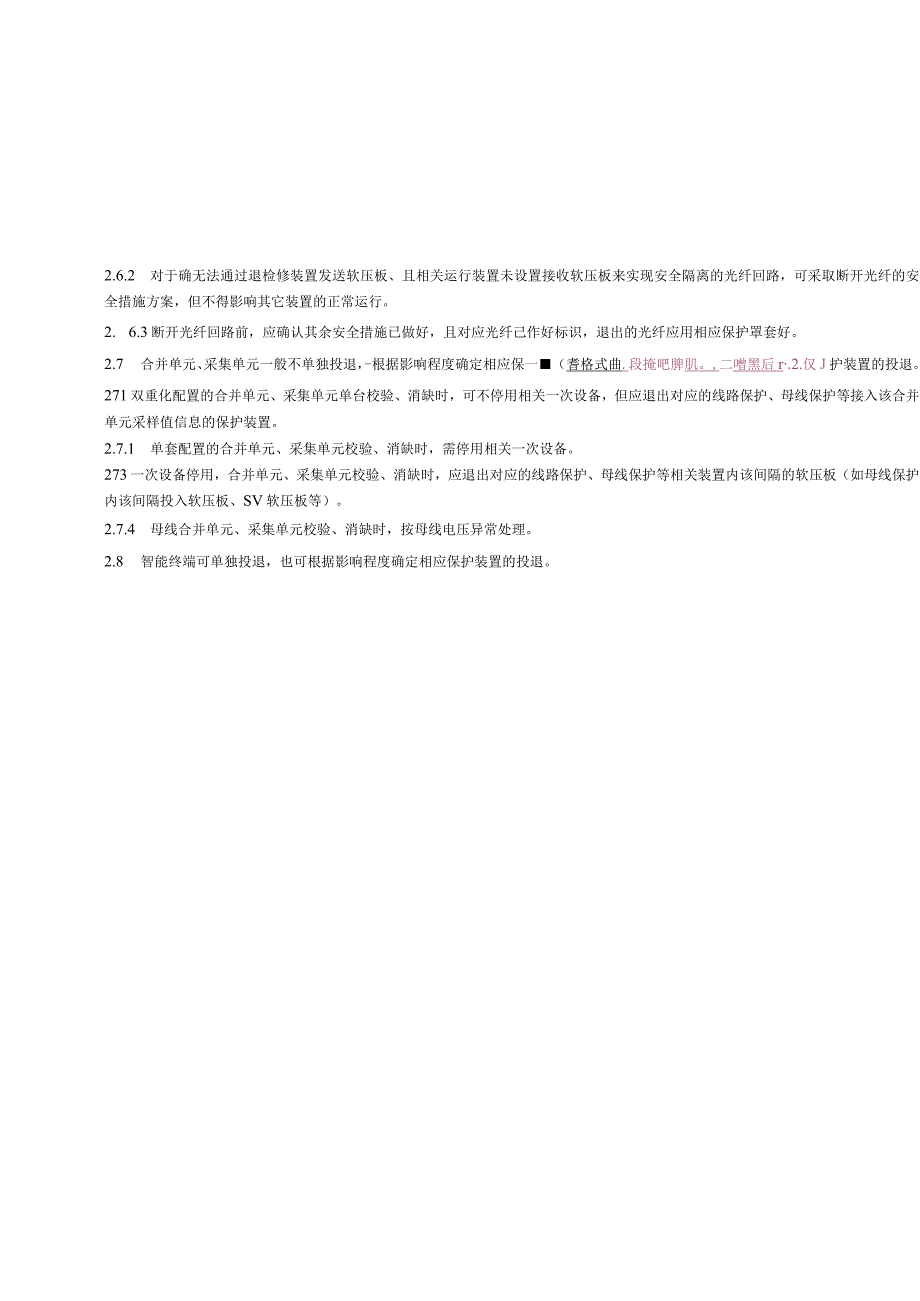

3、至少采取双重安全措施，如退出相关运行装置中对应的接收软压板、退出检修装置对应的发送软压板L-投入检修装置检修压板。（Im式的：段落间距段前：0.2行，段后：02行）2.6 执行安全隔离时，不推荐采用断开光纤的方式，若确需断开光纤有以下注意事项：2.6.1 断开装置间光纤的安全措施存在装置光纤接口使用寿命缩减、试验功能不完整等问题，对于可通过退出发送侧和接收侧两侧软压板以隔离虚回路连接关系的光纤回路，检修作业不宜采用断开光纤的安全措施。2.6.2 对于确无法通过退检修装置发送软压板、且相关运行装置未设置接收软压板来实现安全隔离的光纤回路，可采取断开光纤的安全措施方案，但不得影响其它装置的正常运行
4、。2. 6.3断开光纤回路前，应确认其余安全措施已做好，且对应光纤己作好标识，退出的光纤应用相应保护罩套好。2.7 合并单元、采集单元一般不单独投退，-根据影响程度确定相应保一（耆格式曲.段掩吧脾肌。,二噌黑后r.2.仅J护装置的投退。271双重化配置的合并单元、采集单元单台校验、消缺时，可不停用相关一次设备，但应退出对应的线路保护、母线保护等接入该合并单元采样值信息的保护装置。2.7.1 单套配置的合并单元、采集单元校验、消缺时，需停用相关一次设备。273一次设备停用，合并单元、采集单元校验、消缺时，应退出对应的线路保护、母线保护等相关装置内该间隔的软压板（如母线保护内该间隔投入软压板、SV

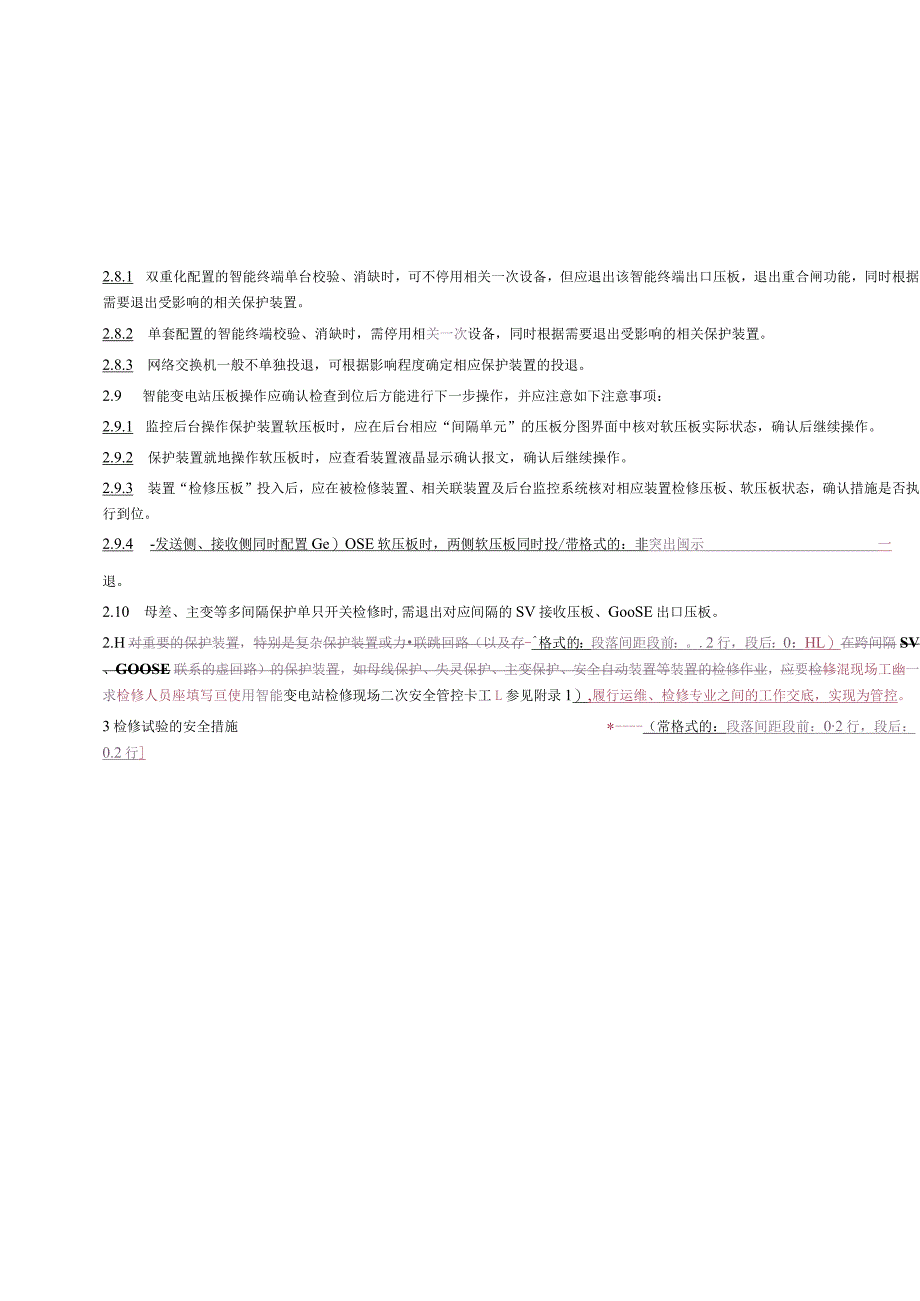

5、软压板等）。2.7.4 母线合并单元、采集单元校验、消缺时，按母线电压异常处理。2.8 智能终端可单独投退，也可根据影响程度确定相应保护装置的投退。2.8.1 双重化配置的智能终端单台校验、消缺时，可不停用相关一次设备，但应退出该智能终端出口压板，退出重合闸功能，同时根据需要退出受影响的相关保护装置。2.8.2 单套配置的智能终端校验、消缺时，需停用相关一次设备，同时根据需要退出受影响的相关保护装置。2.8.3 网络交换机一般不单独投退，可根据影响程度确定相应保护装置的投退。2.9 智能变电站压板操作应确认检查到位后方能进行下一步操作，并应注意如下注意事项：2.9.1 监控后台操作保护装置软压
6、板时，应在后台相应“间隔单元”的压板分图界面中核对软压板实际状态，确认后继续操作。2.9.2 保护装置就地操作软压板时，应查看装置液晶显示确认报文，确认后继续操作。2.9.3 装置“检修压板”投入后，应在被检修装置、相关联装置及后台监控系统核对相应装置检修压板、软压板状态，确认措施是否执行到位。2.9.4 -发送侧、接收侧同时配置Ge）OSE软压板时，两侧软压板同时投/带格式的：非突出闽示一退。2.10 母差、主变等多间隔保护单只开关检修时,需退出对应间隔的SV接收压板、GooSE出口压板。2.H对重要的保护装置，特别是复杂保护装置或力联跳回路（以及存-格式的：段落间距段前：。.2行，段后：0
7、：HL）在跨间隔SV、GOOSE联系的虚回路）的保护装置，如母线保护、失灵保护、主变保护、安全自动装置等装置的检修作业，应要检修混现场工幽一求检修人员座填写亘使用智能变电站检修现场二次安全管控卡工L参见附录1）,履行运维、检修专业之间的工作交底，实现为管控。3检修试验的安全措施*（常格式的：段落间距段前：02行，段后：0.2行3.1 一般规定3.1.1 应根据需要退出相应GOOSE出口压板和断开检修装置的GOOSE网络接口，断开检修装置的GOOSE网络接口由检修人员执行。3.1.2 2对于重要保护装置（如母差失灵，主变三侧联跳等），在保护出口改信号时，应退出检修装置的发送压板，同时退出运行设备
8、的接收压板。3.1.3 投“检修状态”压板，利用报文的检修品质区分检修设备和正常设备，以及利用“检修一致的原则进行保护联调时。3.1.4 安全措施的执行要注意先后顺序。在一次设备转检修之后，二次安全措施的实施步骤：3.1.4.1 停用检修设备智能终端的出口跳闸压板；3.1.4.2 -玉停用运行的保护装置中，退出检修设备的“间隔投入”压板L及二启动闭锁二软压板，保证跨间隔保护不处理检修间隔合并单元的采样信息;3.1.4.3 投入检修设备的“检修状态”硬压板；3.1.4.4 “检修状态”硬压板操作顺序原则：先保护装置后合并单元、智能终端，保证线路保护的报文不出口，保证母线保护、智能终端等接收到保护
9、装置的报文不作处理。3.2 具体装置检修时的安全隔离措施及检修后的恢复措施3.2.1 具体装置检修时的安全隔离措施3.2.1.1 继电保护装置检修的安全隔离措施：经调度许可后，退出GooSE出口软压板、保护功能软压板，投入“检修状态”硬压板。3.2.1.2 交换机检修的安全隔离措施：经调度许可后，停用受影响的相关保护。3.2.1.3 智能终端检修的安全隔离措施：退出分、合闸出口硬压板，断开操作电源，投入“检修状态”硬压扳。3.2.1.4 测控装置检修的安全隔离措施：将测控装置改为就地操作方式，投入“检修状态”硬压板。3.2.1.5 时钟检修的安全隔离措施：如保护为“网采”模式，根据调度令停用受
10、影响相关保护。3.2.2 具体装置检修后的恢复措施3.2.2.1 设备检修或更换完成后，须经过必要的试验项目来确保设备的可用性和正确性方能投运。3.2.2.2 继电保护装置退出“检修状态硬压板，运维人员按调度令投入保护功能软压板,检查保护装置无告警后投入GOOSE出口软压板。3.2.2.3 交换机运维人员检查后台无“GOOSE断链”信号，按调度令投入相关保护。322.4 智能终端退出“检修状态”硬压板，运维人吴合上操作电源空开,观察智能终端无告警信号，按调度令投入跳、合闸出口硬压板。322.5 测控装置退出“检修状态硬压板，运维人吴将测控装置改为远方操作模式,检查相关二次设备和后台无告警，并进
11、行遥控试验。322.6 .6时钟运维人员按调度令投入相关保护。4装置检修压板的操作原则-二带格式的:段落间距段前：02行，段后：0.2行1.1 上检修压板J由检-修人法根据具体王伟情.况段退L原则上，运压板、本体硬压板作为二次工作的安全措施，由检修人员根据工作需要进行投退，并履行告知手续。1.2 操作保护装置检修压板前，应确认保护装置处于信号状态，且与之相关的运行保护装置（如母差保护、安全自动装置等）二次回路的软压板（如失灵启动软压板等）己退出。1.3 _在一次设备停用时，操作间幅合并单元检修压板前，需确认相关保护装置的SV接收软压板已退出，特别是仍继续运行的保护装置。在一次设备不停用时，应在
12、相关保护装置处于信号或停用后，方可投入该合并单元检修压板。对于母线合并单元，在一次设备不停用时，应先按照母线电压异常处理L-根据需要申请变更相应继电保护的运行方式后，方可投入该合并单元检修压板。1.4 操作保护装置、合并单元、智能终端等装置检修压板后，应查看装置指示灯、人机界面变位报文或开入变位等情况，同时核查相关运行装置是否出现非预期信号，确认正常后方可执行后续操作。5 装置异常判断及处理一HM式的：段落间距段前：o2行，段后：0.2行5.1 GOOSE断链告警初步判断5.1.1 多套保护装置同时报相同的一个GoOSE断链告警信号，则发送侧保护装置故障或掉电的可能性较大。如220kV第一套母
13、差保护装置故障时，所有220kV线路第一套智能终端收不到母差保护发的心跳报文，即同时报GOoSE断链告警信号。5.1.2 一套保护装置同时报多个GOOSE断链告警信号，可初步判断本装置GOOSE断链。5.1.3 后台发交换机故障信号，至少一台连接于同一交换机的保护装置同时报GoOSE断链告警，应立即查看告警交换机的运行情况，交换机故障或失电可能性较大。5.2 双重化配置二次设备中，单一装置异常情况时，可参照以下执行：5.2.1 申请停用相关二次设备，必要时申请停用一次设备。5.2.2 各装置的操作方式及注意事项参照3.2执行。6 一次设备停运、恢复时继电保护操作顺序6.1 一次设备停用时，若需
14、退出继电保护，应按以下顺序进行操作：(1)退出该间隔保护装置的中跳闸、合闸、启失灵等GoOSE发送软压板；(2)退出相关运行保护装置中该间隔的GOOSE接收软压板；(3)退出相关运行保护装置中该间隔的SV软压板或间隔投入软压板。6.2 一次设备恢复时，继电保护装置投入运行，应按以下顺序进行操作：(1)投入相关运行保护装置中该间隔的SV软压板或间隔投入软压板；(2)投入相关运行保护装置中该间隔的GOOSE接收软压板；(3)投入该间隔保护装置跳闸、重合闸、启失灵等GoOSE发送软压板。7典型安全措施(以220kV线路第一套保护为例)力-诙设备停电情况下(采用传统互感器%220*V线路保护校脸安全7
