资源描述

《智能带宽管理解决施工方案.docx》由会员分享,可在线阅读,更多相关《智能带宽管理解决施工方案.docx(7页珍藏版)》请在第壹文秘上搜索。

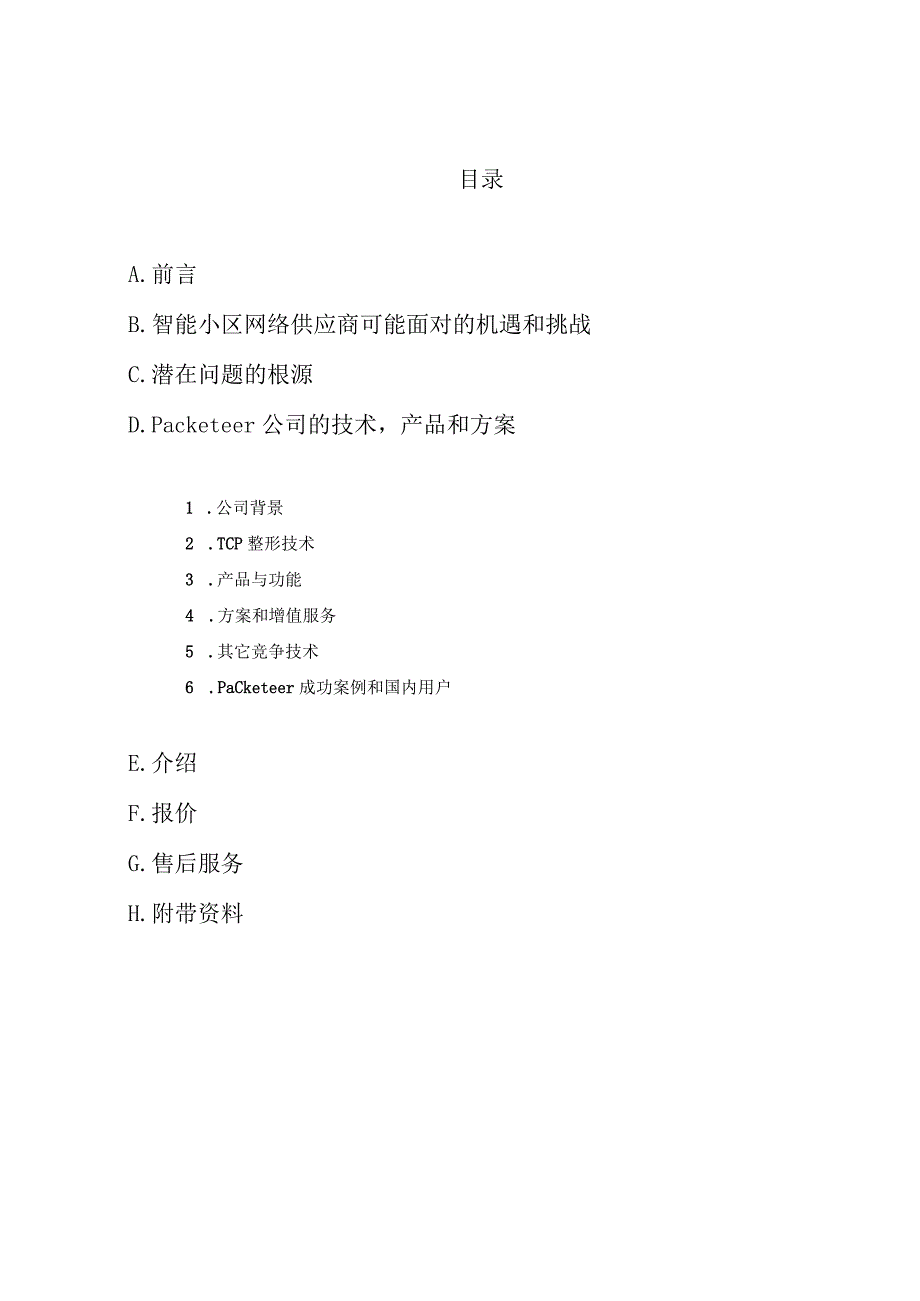

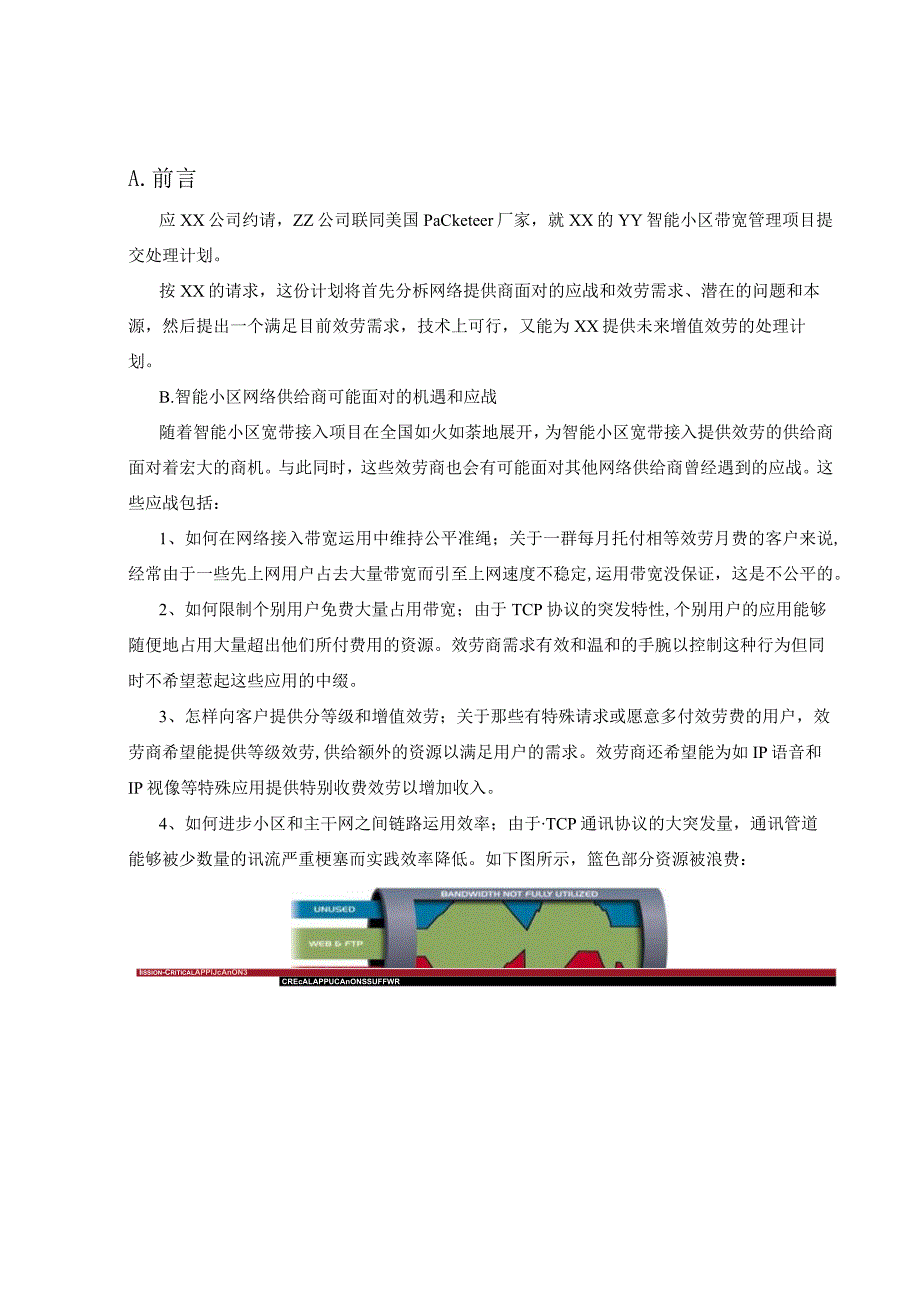

1、目录A.前言B.智能小区网络供应商可能面对的机遇和挑战C.潜在问题的根源D.Packeteer公司的技术,产品和方案1 .公司背景2 .TCP整形技术3 .产品与功能4 .方案和增值服务5 .其它竞争技术6 .PaCketeer成功案例和国内用户E.介绍F.报价G.售后服务H.附带资料A.前言应XX公司约请,ZZ公司联同美国PaCketeer厂家,就XX的YY智能小区带宽管理项目提交处理计划。按XX的请求,这份计划将首先分柝网络提供商面对的应战和效劳需求、潜在的问题和本源,然后提出一个满足目前效劳需求,技术上可行,又能为XX提供未来增值效劳的处理计划。B.智能小区网络供给商可能面对的机遇和应战

2、随着智能小区宽带接入项目在全国如火如荼地展开,为智能小区宽带接入提供效劳的供给商面对着宏大的商机。与此同时,这些效劳商也会有可能面对其他网络供给商曾经遇到的应战。这些应战包括:1、如何在网络接入带宽运用中维持公平准绳;关于一群每月托付相等效劳月费的客户来说,经常由于一些先上网用户占去大量带宽而引至上网速度不稳定,运用带宽没保证,这是不公平的。2、如何限制个别用户免费大量占用带宽;由于TCP协议的突发特性,个别用户的应用能够随便地占用大量超出他们所付费用的资源。效劳商需求有效和温和的手腕以控制这种行为但同时不希望惹起这些应用的中缀。3、怎样向客户提供分等级和增值效劳;关于那些有特殊请求或愿意多付

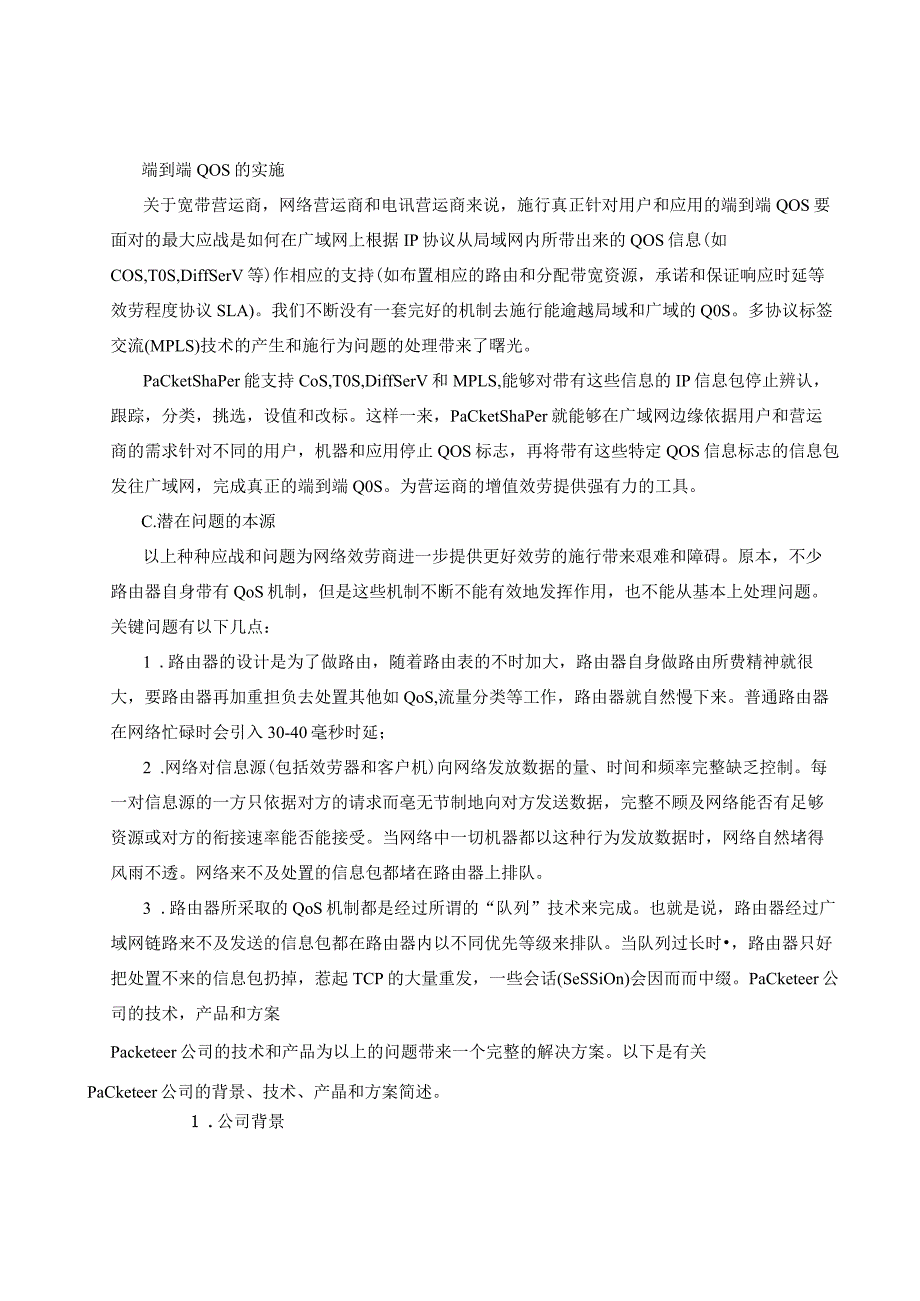

3、效劳费的用户,效劳商希望能提供等级效劳,供给额外的资源以满足用户的需求。效劳商还希望能为如IP语音和IP视像等特殊应用提供特别收费效劳以增加收入。4、如何进步小区和主干网之间链路运用效率;由于TCP通讯协议的大突发量,通讯管道能够被少数量的讯流严重梗塞而实践效率降低。如下图所示,篮色部分资源被浪费:Iission-CriticalAPPlJcAnON3CREcALAPPUCAnONSSUFFWR端到端QOS的实施关于宽带营运商,网络营运商和电讯营运商来说,施行真正针对用户和应用的端到端QOS要面对的最大应战是如何在广域网上根据IP协议从局域网内所带出来的QOS信息(如COS,T0S,DiffS

4、erV等)作相应的支持(如布置相应的路由和分配带宽资源,承诺和保证响应时延等效劳程度协议SLA)。我们不断没有一套完好的机制去施行能逾越局域和广域的Q0S。多协议标签交流(MPLS)技术的产生和施行为问题的处理带来了曙光。PaCketShaPer能支持CoS,T0S,DiffSerV和MPLS,能够对带有这些信息的IP信息包停止辨认,跟踪,分类,挑选,设值和改标。这样一来,PaCketShaPer就能够在广域网边缘依据用户和营运商的需求针对不同的用户,机器和应用停止QOS标志,再将带有这些特定QOS信息标志的信息包发往广域网,完成真正的端到端Q0S。为营运商的增值效劳提供强有力的工具。C.潜在

5、问题的本源以上种种应战和问题为网络效劳商进一步提供更好效劳的施行带来艰难和障碍。原本,不少路由器自身带有QoS机制,但是这些机制不断不能有效地发挥作用,也不能从基本上处理问题。关键问题有以下几点:1 .路由器的设计是为了做路由,随着路由表的不时加大,路由器自身做路由所费精神就很大,要路由器再加重担负去处置其他如QoS,流量分类等工作,路由器就自然慢下来。普通路由器在网络忙碌时会引入30-40毫秒时延;2 .网络对信息源(包括效劳器和客户机)向网络发放数据的量、时间和频率完整缺乏控制。每一对信息源的一方只依据对方的请求而亳无节制地向对方发送数据,完整不顾及网络能否有足够资源或对方的衔接速率能否能

6、接受。当网络中一切机器都以这种行为发放数据时,网络自然堵得风雨不透。网络来不及处置的信息包都堵在路由器上排队。3 .路由器所采取的QoS机制都是经过所谓的“队列”技术来完成。也就是说,路由器经过广域网链路来不及发送的信息包都在路由器内以不同优先等级来排队。当队列过长时,路由器只好把处置不来的信息包扔掉,惹起TCP的大量重发,一些会话(SeSSiOn)会因而而中缀。PaCketeer公司的技术,产品和方案Packeteer公司的技术和产品为以上的问题带来一个完整的解决方案。以下是有关PaCketeer公司的背景、技术、产晶和方案简述。1 .公司背景成立于硅谷的Packeteer公司是具领导地位的

7、带宽管理设备提供商之一。Packeteer公司运用了其在许多领域内的专业知识,如“应用程序DNA”、网络技术,以及业界发展趋势等以开发解决方案来满足日益复杂的带宽管理需求。今天,PaCketeer公司的产品己经被世界上FOrtUne100O强企业以及遍布全球的服务供应商广泛采用,公司在世界五十余个国家建立起了由100多家增值零售商、分销商和系统集成商组成的市场网络。PaCketeer公司在美国纳斯达克上市,2000年销售总额达人民币等值三亿余元。2 .TCP整形技术TCP整形技术是Packeteer公司发明并在美国登记了专利的技术。这种技术通过对TCP窗口大小和TCP确认封包时延的精确控制,达

8、到了对TCP突发特性的调控。这个技术对网络中每对对话的信息源进行流量监听、跟踪、计算和干预,对信息源向网络所发送信息量的多少、发送时间和频率进行控制,从根本上解决网络的阻塞问题。如下图所示:经过TCP整形技术处置后的信流变得很平滑,不再严重突发以影响其他信流,传输效率大大进步,使广域网资源得到充份应用。由于TCP整形技术不采用队列技术,大大地减少了信息包的丧失,降低了信流重发率。应用TCP整形技术,网络中一切机器的发送量都遭到统一控制,从路由器流过的流量假如被控制到与广域网瓶颈带宽相分歧,路由器上再不会有大量的队列,这就减轻了路由器的担负使信息包经过路由器的所需时间大大减少。3 .产品与功用P

9、acketeer公司在世上无独有偶的TCP整形技术的施行是经过公司的Packetshaper产品系列到达的。PaCketShaPer里所提供的四项手腕协助运用者简单快捷地到达有效地管理带宽的目的:a) .信流分类PaCketShaPer可以自动地发现和辨认儿百品种型的信流,而且经常辨认出没被管理员发现的潜入网络的应用程序。在OSl网络模型中,PaCketShaPer能够辨认从第二层到第七层的信流特征,从而辨别不同协议和应用程序。除了自动分类,PaCketShaPer还让用户手动地依据以下信流特征作人工分类:MAC地址(用于非IP协议)、单一TP地址、多个IP地址、IP子网、域名、TCP应用端口

10、、IPPreCedenCe比特、DiffServ.URL、档类、所用协议或应用等特征。b) .信流状态剖析分类功用辨认了网络上的各类信流,剖析功用则显现这些信流的运转状态,它协助找出问题所在和相应管理战略的线索。PaCketShaPer跟综均匀和顶峰信息流量,辨认最大的用户和应用程序,丈量应用程序响应时间,并且评价网络效率。这样,管理人员就对目前网络资源运用状态有了充沛的理解,为下一步施行带宽管理准备了充实的数据根据。c),施行管理PacketShaper提供两套灵敏的带宽管理工具以协助用户施行高效的带宽管理战略。带宽分区(Partition):为某一类的信流带宽运用总量设定上限和下限,确保某

11、类流量有足够带宽而不受其他类别的影响,或者以上限带宽总用量限制某类流量不能超越某一限额。带宽战略(POlicy):为某一类的信流中的每一个会话(Session)的带宽运用量设定上限和下限,确保这类信流的每一会话有足够带宽以保证质量或最低响应时延。PaCketShaPer运用了TCP速率整形技术,明晰地管理带宽资源战争整突发性IP流量。与基于路由器的处理计划相比,PaCketShaPer积极地对信息传输停止双向整形,结果,PaCketShaPer使每个应用程序都完成了稳定、迅捷、便于控制的性能。d),报告Packetshaper对各巳经分类的流类停止统计数据搜集并提供在线图表报告,各种搜集数据有

12、三十多种。图表报告计有带宽运用量、网络效率、带宽运用散布、应用响应时延剖析、大用量用户剖析等。这些大量的数据和图表协助用户对网络资源分配和运用的过去、如今和未来趋向都有很好的理解。到达有效管理带宽的目的。4 .计划和增值效劳有了以上对Packetshaper产品施行管理带宽手腕的描绘,以下我们将对XX智能小区宽带接入效劳的带宽管理机制提出基于Packeteer产品Packetshaper的倡议处理计划:a).网络拓朴图b)建议使用Packctshaper型号:根据路由器与骨干网链路带宽大小建议使用带宽管理上限为2Mbps的PS1500或上限为IOMbps的PS2500o两型号具体技术参数请参阅

13、附带资料。c).分类、带宽分区和带宽策略建议倡议在每一小区的PaCketShaPer上以人手将该区的一切IP地址划定,预算出该区恣意时段真实线用户数与总用户数比率,再算出每户真实线用户应分得带宽量,然后用PaCketShaPer的“基于用户数动态带宽分区”功用,自动对每户在线用户带宽运用量停止分配和限制,以施行分配公平的准绳。与此同时,限制某些用户和应用免费占用大量带宽。另外,在PaCketShaPer的分类树上,还能够用一组特定的IP地址群作定义,定出某一组用户为特别等级用户,给他们分配额外的带宽并对他们征收额外效劳费用。到达提供分等级的效劳目的。作出适宜的基于IP的分类以后,下一步能够进一

14、步将“分类中自动寻觅(TraffiCDiscoverywithinCIaSS)功用翻开,把每组分类流量中最大用量的应用寻觅出来,并运用“速率战略”(RatePOliCy)中的TCP整形技术对突发流量停止整形以取得网络最高运用效率。此外,对有特殊带宽需求的应用,能够在分类树上特别将这些应用定义出来并分配足够带宽以收取特别效劳费用。5 .其它竞争技术如前所述,Packeteer公司的TCP整形技术是由Packcteer公司创造并注销了专利。市场上其它带宽管理产品或多或少都只是基于队列技术的。与TCP整形技术相比,队列技术具有下列缺陷:a) .在队列构成时,信息包被大量丢弃,惹起TCP重发;b) .

15、缺乏对各种协议和应用的自动分类,只能粗糙地依IP地址和TCP端口停止分类;c).只能粗略地对每类信流总流量停止带宽分配而不能为每一对话(SeSSiOn)停止分配带宽。这对基于IP的语音和视像效劳来说都是不可承受的;d).队列技术的自然属性决议了它只能对“外向流(OutboundTraffiC),即从局域网流向广域网的信流才起作用,而对“内向流”则基本不起任何作用;d)更重要的是,队列技术都是被动地在阻塞发作了以后才产生作用,而TCP整形技术则在阻塞未发作之前就主动地采取措施以防止阻塞的发作。以队列技术为根底的产品有Cisco,Lucent(Xedia),Allot等。3.PaCketeer成功案例和国内用户PaCketCer在国际上的用户多不胜数,出名的服务商就有美国电话电报(AT&T),日本电讯(NTT),香港电讯(PeCW),新加坡电讯(SingTe1),新加坡有线等。在国内,Packetshaper的用户包括南方航空,人民保险,IBM,海关,PriCeWaterhOUSe会计师行等大机构和华南众多的外资厂商。
