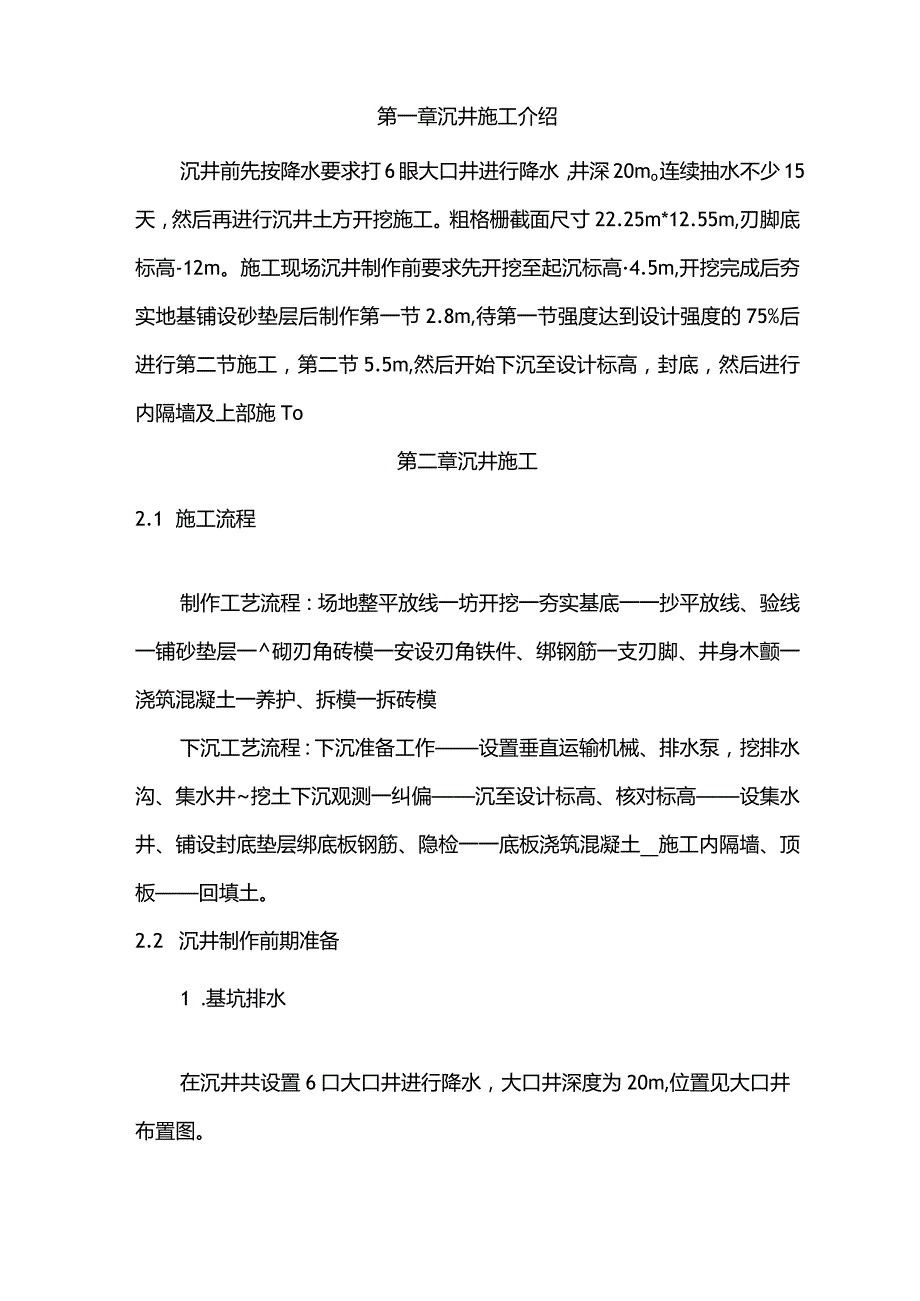

1、第一章沉井施工介绍沉井前先按降水要求打6眼大口井进行降水，井深20mo连续抽水不少15天，然后再进行沉井土方开挖施工。粗格栅截面尺寸22.25m*12.55m,刃脚底标高-12m。施工现场沉井制作前要求先开挖至起沉标高4.5m,开挖完成后夯实地基铺设砂垫层后制作第一节2.8m,待第一节强度达到设计强度的75%后进行第二节施工，第二节5.5m,然后开始下沉至设计标高，封底，然后进行内隔墙及上部施To第二章沉井施工2.1 施工流程制作工艺流程：场地整平放线一坊开挖一夯实基底一一抄平放线、验线一铺砂垫层一砌刃角砖模一安设刃角铁件、绑钢筋一支刃脚、井身木颤一浇筑混凝土一养护、拆模一拆砖模下沉工艺流程：

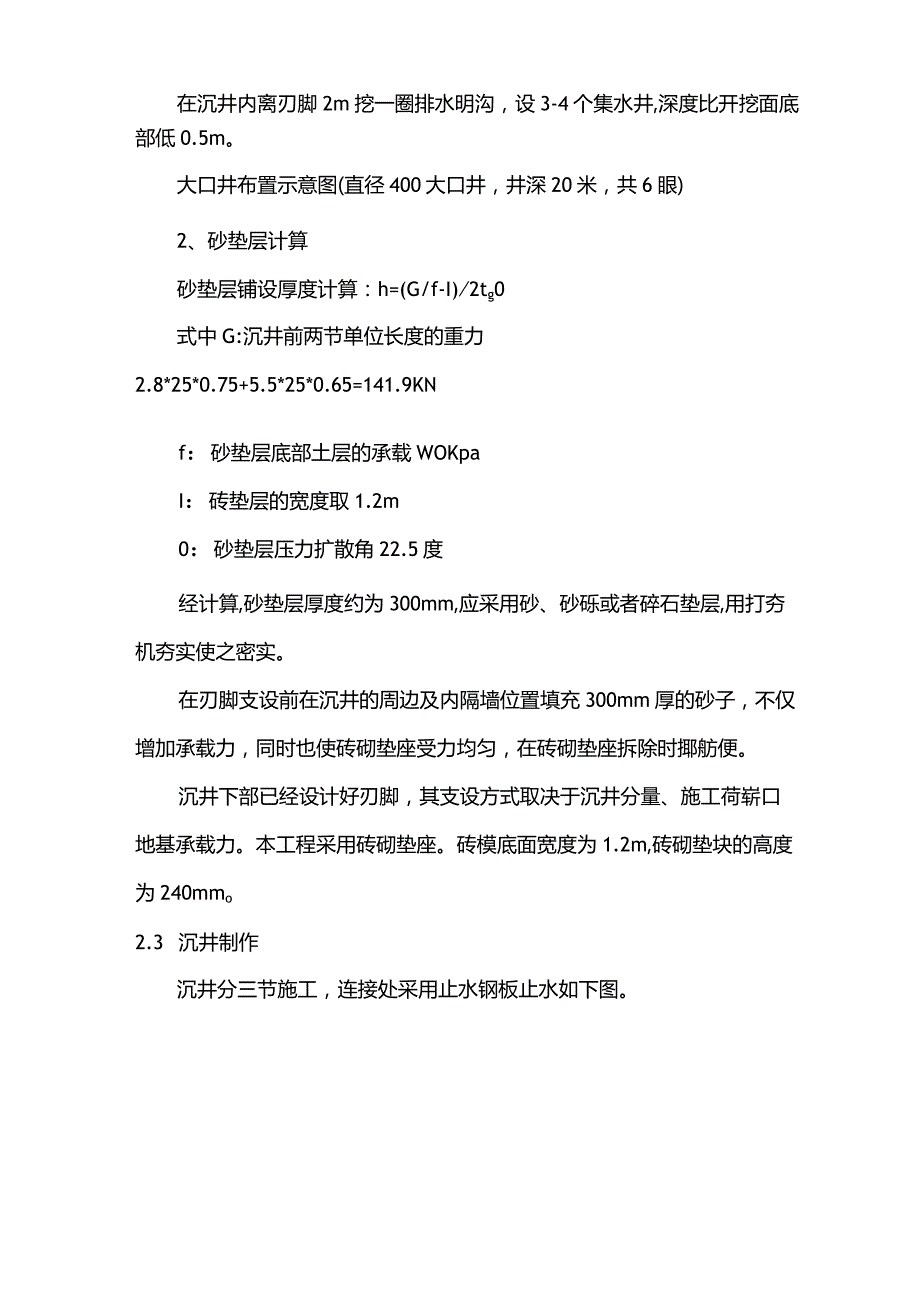

2、下沉准备工作设置垂直运输机械、排水泵，挖排水沟、集水井挖土下沉观测一纠偏沉至设计标高、核对标高设集水井、铺设封底垫层绑底板钢筋、隐检一一底板浇筑混凝土_施工内隔墙、顶板回填土。2.2 沉井制作前期准备1 .基坑排水在沉井共设置6口大口井进行降水，大口井深度为20m,位置见大口井布置图。在沉井内离刃脚2m挖一圈排水明沟，设3-4个集水井,深度比开挖面底部低0.5m。大口井布置示意图(直径400大口井，井深20米，共6眼)2、砂垫层计算砂垫层铺设厚度计算：h=(G/f-I)2tg0式中G:沉井前两节单位长度的重力2.8*25*0.75+5.5*25*0.65=141.9KNf：砂垫层底部土层的承载

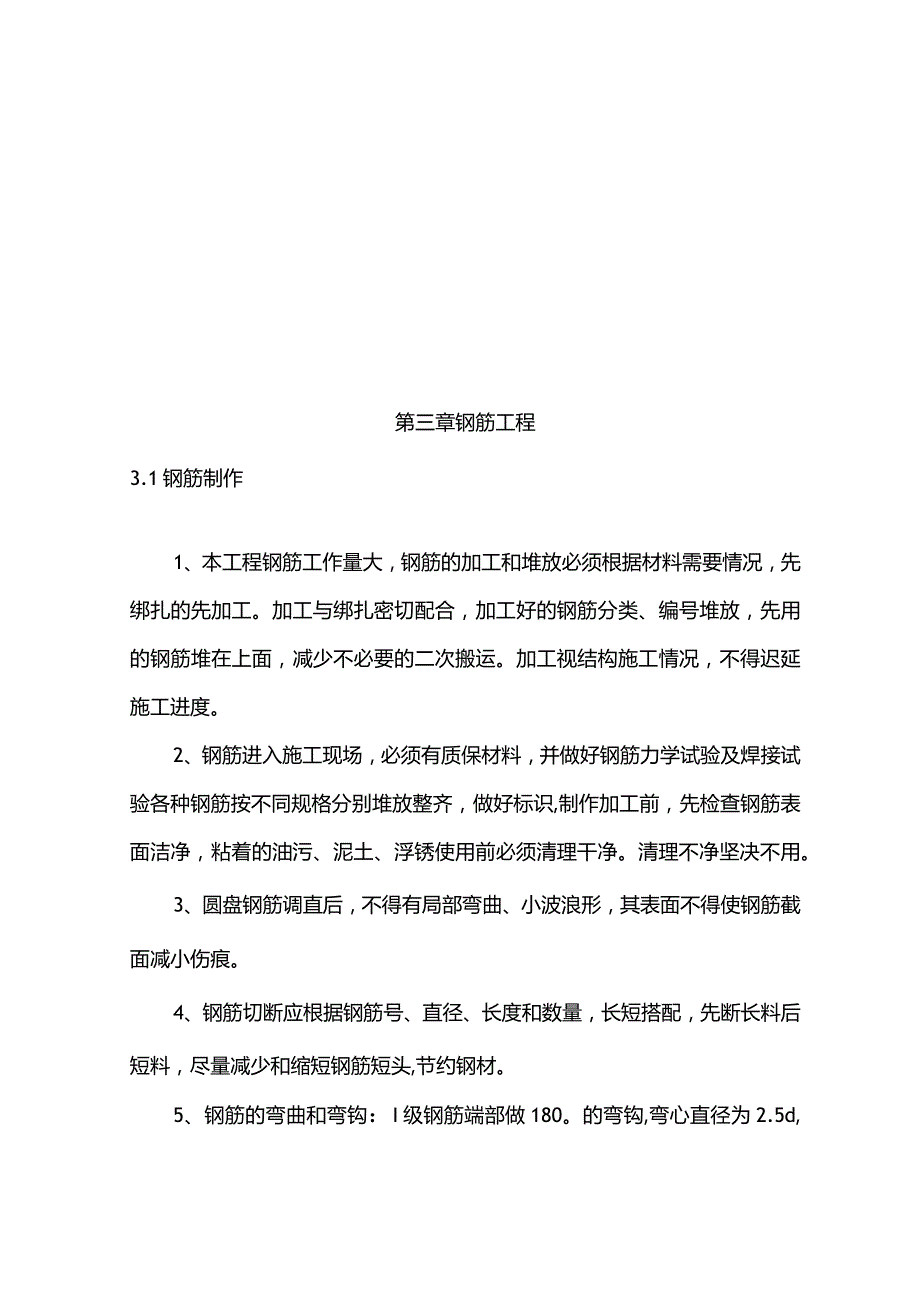

3、WOKpaI：砖垫层的宽度取1.2m0：砂垫层压力扩散角22.5度经计算,砂垫层厚度约为300mm,应采用砂、砂砾或者碎石垫层,用打夯机夯实使之密实。在刃脚支设前在沉井的周边及内隔墙位置填充300mm厚的砂子，不仅增加承载力，同时也使砖砌垫座受力均匀，在砖砌垫座拆除时揶舫便。沉井下部已经设计好刃脚，其支设方式取决于沉井分量、施工荷崭口地基承载力。本工程采用砖砌垫座。砖模底面宽度为1.2m,砖砌垫块的高度为240mmo2.3 沉井制作沉井分三节施工，连接处采用止水钢板止水如下图。第三章钢筋工程3.1钢筋制作1、本工程钢筋工作量大，钢筋的加工和堆放必须根据材料需要情况，先绑扎的先加工。加工与绑扎密
4、切配合，加工好的钢筋分类、编号堆放，先用的钢筋堆在上面，减少不必要的二次搬运。加工视结构施工情况，不得迟延施工进度。2、钢筋进入施工现场，必须有质保材料，并做好钢筋力学试验及焊接试验各种钢筋按不同规格分别堆放整齐，做好标识,制作加工前，先检查钢筋表面洁净，粘着的油污、泥土、浮锈使用前必须清理干净。清理不净坚决不用。3、圆盘钢筋调直后，不得有局部弯曲、小波浪形，其表面不得使钢筋截面减小伤痕。4、钢筋切断应根据钢筋号、直径、长度和数量，长短搭配，先断长料后短料，尽量减少和缩短钢筋短头,节约钢材。5、钢筋的弯曲和弯钩：I级钢筋端部做180。的弯钩,弯心直径为2.5d,平直部份长度3d;箍筋端部做13
5、5。的弯钩，弯心直径2.5d,平直部份长度10d0弯起钢筋中间部份弯折处的弯曲直径D不少于钢筋直径的5do6、钢筋弯曲成型后，表面不得有裂缝，鳞落或者断裂现象，弯曲前将各弯曲点位置划出，第一根钢筋成型后应与配料复核,正确无误后方可成批生产，成型后钢筋要求形状正确，平面无凹曲，弯点无裂缝，成型后分批集中堆放，并做好标识，防止混杂。3.2钢筋安装认真熟悉施工图，钢筋绑扎必须严格按施工图要求进行安装绑扎。钢筋绑扎尺寸、间距、位置准确，所有钢筋搭接和锚固长度必须满足设计和施工规范的要求。钢筋绑扎完后，必须垫好混凝土保护层垫块(为保证清水碎面色泽一致，保护层设置弹头形与现浇碎具有同样构造、颜色和组成的碎
6、垫块,弹头方向朝模板，扎丝头必须弯曲背向板面)，保证钢筋位置准确。在混凝土浇筑时特殊注意柱、梁节点、钢筋密集处的钢筋分布情况及悬挑梁板结构的受力筋位置，随时纠正因踩踏而变形、移位或者塌陷的钢筋。1、底板、墙板绑JL(1)钢筋绑扎施工工艺流程：集水井等超深部份钢筋一底板钢筋一墙板钢筋、柱子钢筋一框架梁、次梁等钢筋一顶板钢筋。(2)绑扎钢筋前，在垫层上弹出轴线和钢筋罗列尺寸线，特殊要复核柱子位置线。(3)设计中所注明的避雷接地，应有专人负责施工，并交监理验收。(签署工程验收单)。(4)底板钢筋施工原则先深后浅，先底层筋后上层筋。(5)底板钢筋支撑，采用钢筋做马凳来支承上层钢筋的分量和作为上部操作平
7、台承担底板施工荷载,并应注意上部的负筋，不能被踩下，严格控制负筋位置。(6)在相同情况下安装钢筋，应先安装较长或者较大直径的钢筋。(7)所有底板柱插筋均用排架钢管固定。(8)安装墙、柱、梯等插筋后，对插筋要有暂时固定措施，不得动摇。墙体立筋，水平筋安装后，随即安装拉结筋(即S筋)。(9)钢筋绑扎时，应随时注意各种构造筋的配置绑扎。(10)绑扎成型时,扎丝必须扎紧,不得松动,折断，位移等情况。(11)为使绑扎后钢筋网格方整，间距正确，采用5米长卡尺限位绑扎。在钢筋两端用卡尺的缺口卡住钢筋，待绑扎坚固好，拿去卡尺，可满足钢筋间距的质量要求，并加快绑扎速度。(12)钢筋的锚固，搭接长度严格按照设计及
8、有关规范施工。其中I级钢筋畿长度30d,11级为35d0(13)钢筋接头位置每处接头数量不大于50%,并错开安装,要符合施工及验收规范。(14)直径较大的套管和预留洞，按设计要求进行洞口加强，专人负责。直径小于竖筋间距的洞口竖筋，绑扎时应避开洞口，避免割断钢筋。(15)当预留孔洞，套管的直径(边长)300时，钢筋应绕过孔洞不得切断，洞口尺寸大于300时，钢筋可在距孔边(套管外边)25mm处切断。2、梁筋(1)施Rll酹：画主次梁箍筋间距T放主梁次梁箍筋一穿主梁底内筋及弯起筋T穿次梁底层纵筋并与箍筋固定一穿主梁上层纵向筋蜘筋间品图帆T穿次梁上层纵向钢筋T按箍筋潮哪L(2)施工要点：在梁侧模板上画
9、出箍筋间距，摆放箍筋;先穿主梁的下部纵向受力钢筋及弯起筋，将箍筋按已画好的间距逐个分开；穿次梁的下部纵向受力钢筋及弯起筋，并套好箍筋;放主次梁的上部纵向筋;隔一定间距将钢筋与箍筋绑扎坚固;调整箍筋间距使间距符合设计要求,主次梁同时配合进行纵筋的绑扎。框架梁上部纵向钢筋应贯通中间节点，梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线的长度应符合设计要求。框架结点处钢筋穿插十分稠密时，应注意梁面的主筋间距，以利浇灌磅。在主、次梁受力筋下均应垫好垫块，保证保护层的厚度。当受力筋为双排时，可用短钢筋垫在两层钢筋之间。第四章模板工程构筑物碎池壁均一次脱模成型，再也不进行粉刷，即要求为清水砂,由于本工程结构
10、复杂，施工精度高，因此模板质量要求很高，为此我公司投入一定数量的高强度清水木模板。顶板及内侧墙采用高强度清水木模板。模板组装方式均为散拆散装。1、模板类型根据上述，池外围周边模板采用高强度木模板12厚，其模板复面加设一定数量的龙骨，详见墙模板构造示意图：2、模板支撑系统模板竖向支撑采用48钢管,每隔30cm一道，横向采用48的钢管支撑，间距60cm设置一道,螺栓采用12,间距4040cm,中间加焊5050钢片止水片，并须满焊，螺栓两端加橡胶垫。3、模板安装准备工作模板组装前，应在模板安置处用1：2水泥砂浆做通长灰饼，用水准仪测灰饼，从而保证模板安装的水平度，模板安装前，表面刷一道脱模油并在模板
11、安置处弹出池壁的外边线，以使模板安装就位，每块模板除了特殊结构尺寸，每块板与板的缝隙应在同一水平和垂直度范围内，允许偏差不得超过1mm,以防止浮现不必要的错筵，提高清水墙的美观性。根据池壁平面尺寸将模板局块进行安装固定，并用线垂作垂直度控制，模板上端应拉通线纠正模板在同向来线上。碎浇捣之前，模板检查是碎浇捣前的重要一环，无论是墙板还是现浇模板，应子细检查模板的薄弱环节,特殊是池壁的下端部和节点较为复杂的部位应严格检查，发现问题，及时进行纠正。4、模板拆除应符合下列要求：不承重模板，应在硅强度达到其表面及棱角不受破坏，且在征得项目总工程师下达拆模令后，才可拆除，承重模板拆除时碎强度必须达到如下要
12、求（如设计要求严于所列要求，按设计要求执行）粱：跨度8m时，RN乃跨度8m时，R=100%板：跨度2m时,R50%跨度8m时，R75%跨度8m时，R=100%5、已拆除模板及支架的结构，应在已达到设计要求后，方允许承受全部设计荷载。施工中不得超载使用，严禁堆放过量建造材料，当承受施工荷载大于设计荷载时，必须经核算，加设暂时支撑。6、为保证今后碎拆模后，平直、光滑且轴线正确，特制定下列控制偏差及检验方法:模板安装允许偏差及检验方法表项目介许偏差检验方法国家内控轴线位移53尺量检查标曷+5-5+3-3水准仪检查截面尺寸+4-52尺量检查62垂直度2m托线板检查相邻两板面l低差22直尺和尺量检查表面
13、平整度522m靠尺和塞尺检查第五章混凝土工程混凝土采用商品碎，并用硅输送泵，送至沉井浇筑部位，沿井壁均匀对称浇筑。浇筑采用分层平铺法，每层厚50cm,将沉井沿周长分成若干段同时浇筑，保持对称均匀下料，以避免一侧浇筑，使沉井倾斜。1、混凝土工程施工工序流程图2、混凝土的供应本工程混凝土采用商品混凝土，混凝土初凝时间应控制在规范规定的范围以内。3、混凝土材料要求(1)原材料的要求我项目经理部会根据普通混凝土用砂质量标准及检验方法(JGJ52-92)和普通混凝土用碎石或者卵石质量标准及检验方法(JGJ53-92)的规定对商品混凝土公司的原材料进行不定期的抽检(2)混凝土的搅拌混凝土原材料计量要准确，
14、计量的允许偏差不应超过下列限值：水泥和掺合料为1%,粗骨料为2%,水及外加剂为1%,我项目经理部将重点根据以上依据对混凝土的质量进行监控，以确保工程质量。商品混凝土搅拌站根据所选用的水泥品种、砂石级配、粒径、含泥量和外加剂等进行混凝土预配,最后得出优化配合比，并把试配结果在浇灌前报送到我项目经理部，项目总工程师审核后方可使用。进场混凝土混凝土坍落度控制在12020mm,对所有进的场混凝土进行坍落度检测，坍落度超过140mm的退回，小于80mm的加减水剂使用。4、混凝土浇捣前的准备工作模板和隐蔽工程项目应分别进行预检和隐蔽验收。符合要求后，方可进行浇筑。检查时应注意以下几点：(1)模板的支撑是否
15、坚固，是否能够承受新浇混凝土、施工荷载以及模板的自重；模板的标高、位置与构件的截面尺寸是否与设计符合；构件的预留拱度是否正确；(2)混凝土浇筑方案已有，浇筑方案应包括：浇筑顺序、施工缝的留设位置，如遇天气变化等突发事件的处理方案已定后，方可浇筑混凝土。(3)模板接缝是否严密。(4)钢筋与预埋件的规格、数量、安装位置及构件接点连接焊三,是否与设计符合。(5)浇筑混凝土前，模板内的垃圾、木片、刨花、锯屑、泥和钢上的油污、鳞落的铁皮等杂物，应清除干净。木模扳应浇水加以润湿，但不允许留有积水。湿润后，木模板中尚未胀密的缝隙应用纸筋加以胀塞或者用粘纸贴缝，以防漏浆。5、混凝土的振捣沉井刃脚部份混凝土浇筑时必须对称下料，下料高度每一步不得超过50Omm,防止集中下料，超高下料而引起软基础的下沉变形。柱、壁板混凝土采用插入式振动器振捣；底板、走道板采用插入式振动器与平板振动器相结合进行振捣。在振捣上一层时,应插入下层中50mm摆布，以防止两层之间形成冷缝，同时田!捣上层混凝土时，要在下层混凝士初凝之前进行。每一插点要掌握好振捣时间，过短不易捣
