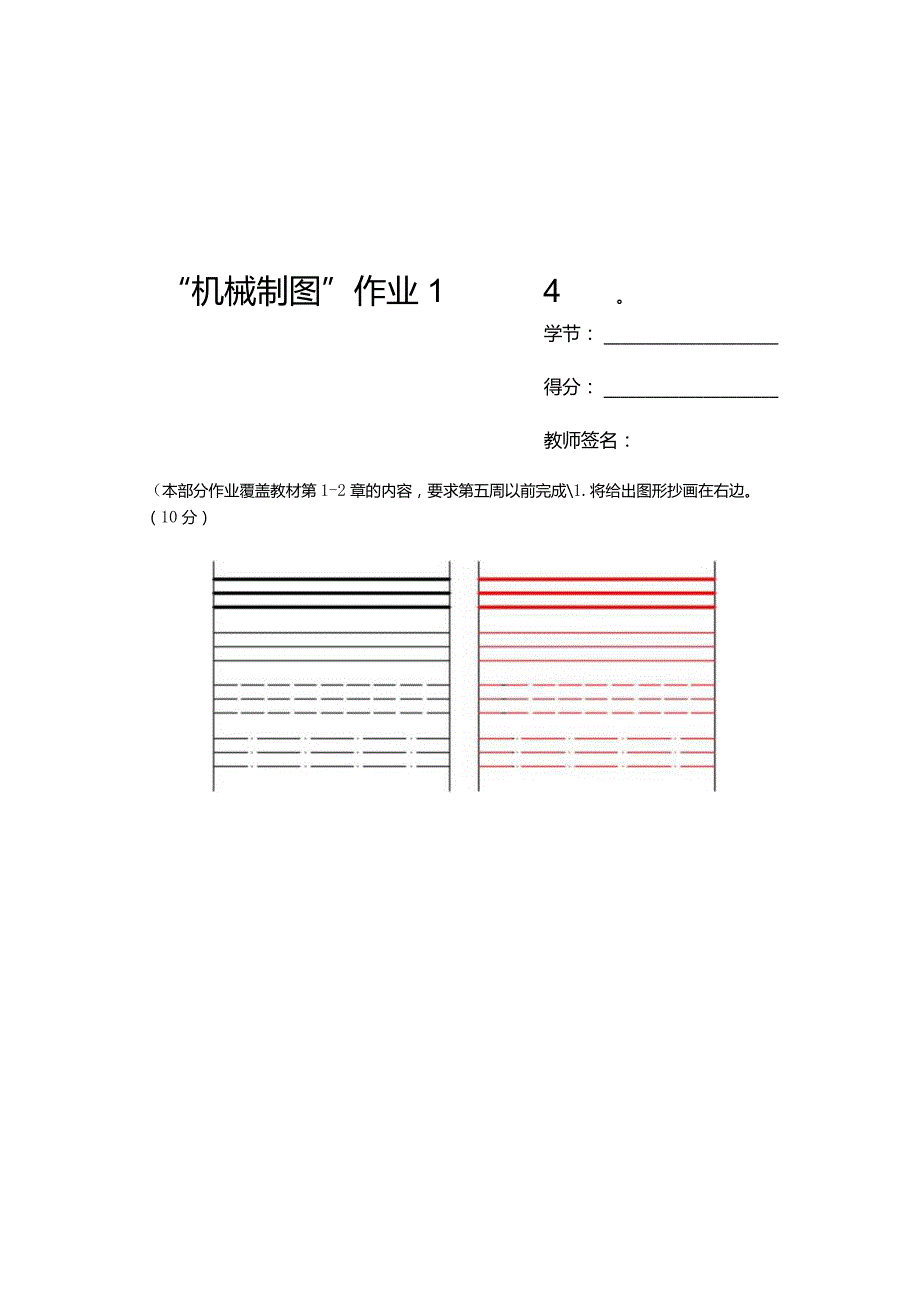

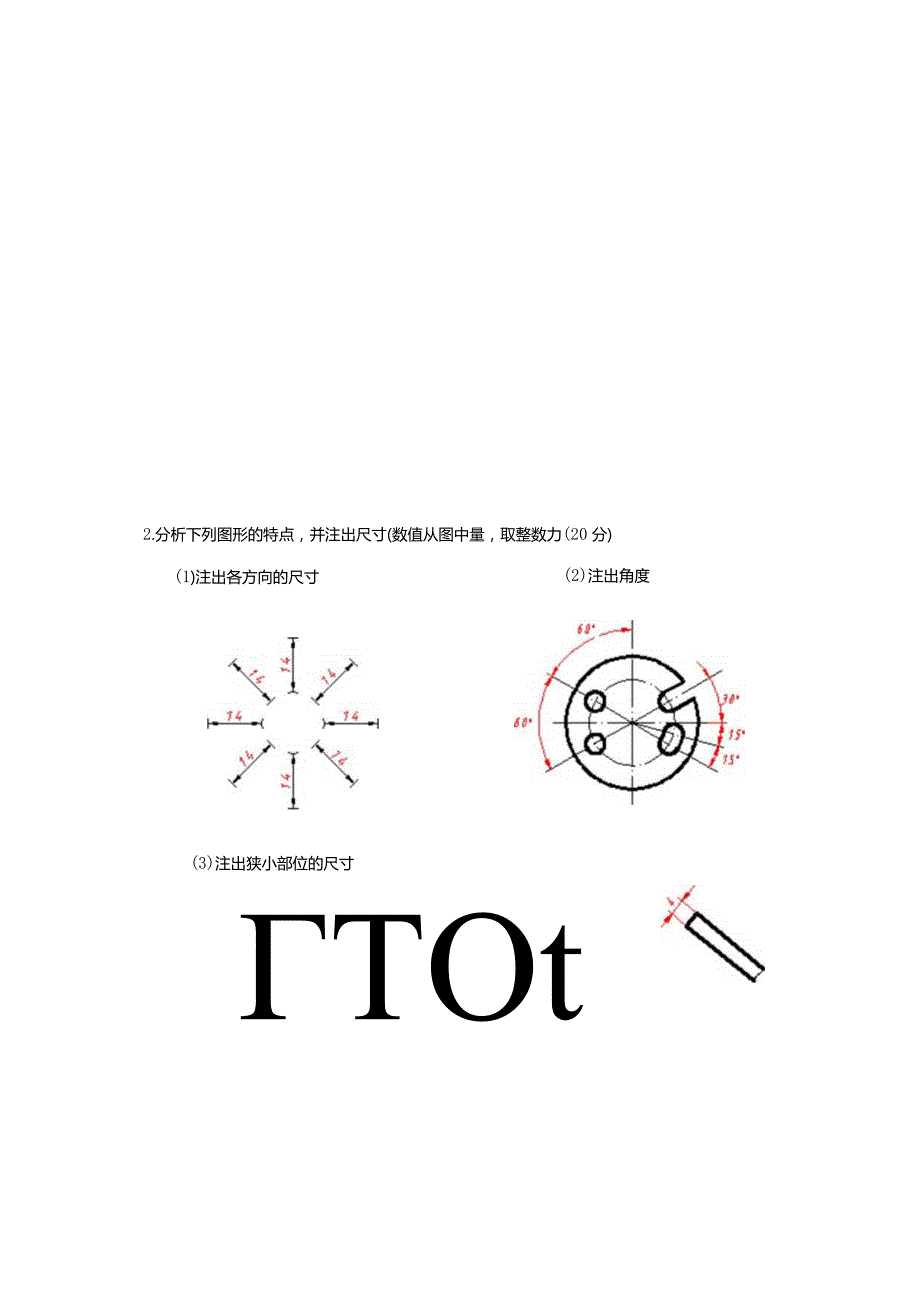

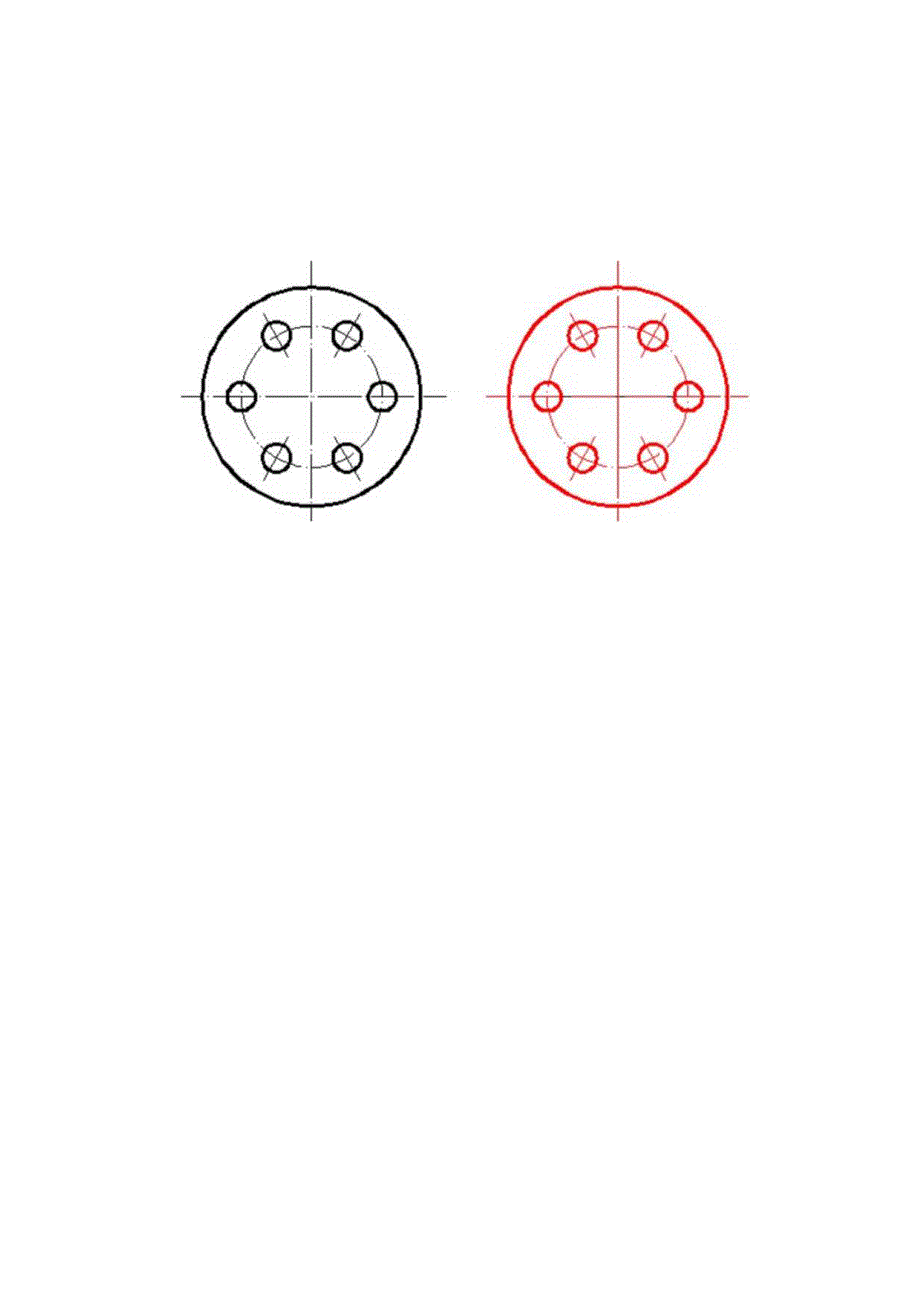

1、“机械制图”作业14。学节：得分：教师签名：（本部分作业覆盖教材第1-2章的内容，要求第五周以前完成1.将给出图形抄画在右边。（10分）2.分析下列图形的特点，并注出尺寸(数值从图中量，取整数力(20分)(1)注出各方向的尺寸(2)注出角度(3)注出狭小部位的尺寸TOt(4)注出各圆的直径3.尺寸标注改错：下面图形中标出正确的尺寸。（10分）4.根据轴测图画出三面投影图（各方向的大小由立体图量出数值并取整数1（20分）AB是A平线CD是铅垂线AB是CD是水平线6.在视图中标出平面P和Q的第三投影，并判断它们对投影面的相对位置。（20分）qp,正面面Q是P是铅垂而Q是侧垂面机械制图作业2（本部分
2、作业覆盖教材第3章的内容，要求第11周以前完成11.已知切割体的两个投影，求作第三个投影。（20分）（1）(3)(2)3.已知相贯体的两个投影，用近似画法求作第三个投影。（不可见线画虚线（20分）（1）4.补全复杂组合体投影图上所缺的图线。(20分)(1)5.根据两投影求第三投影。（20分）Q)IWJZR9“机械制图”作业3姓名：学号得分：教师签名：（本部分作业覆盖教材第4-5章的内容，要求第15周以前完成1.已知一立体的主视图和俯视图，补画左视图、右视图、仰视图和后视图。（10分）3.将物体的主视图取全剖视，补画左视图并取半剖视。(20分)(1)4.将物体的主、俯视图改画成局部剖视图。（10
3、分）E15.用两相交的剖切平面剖切的方法画全剖视图。（10分）6.用平行的剖切平面剖切的方法，画全剖视图。（10分）.J.7.画出指定位置的移出断面图。（20分）（1）(2)B8.补画左视图，在各视图上取适当的表达方法，将物体表达清楚，并标注尽寸（尺寸在图上量取并取整I（10分）“机械制图”作业4姓名：学号得分：教师签名：（本部分作业覆盖教材第56章的内容，要求第17周以前完成1.分析下列螺纹画法上的错误，在指定的位置上画出正确的图。（10分）（1）ICIt(2)2.根据螺纹的规定画法绘制螺纹的主视图、左视图。(IO分)(1)外螺纹的大径为M20,杆长40螺纹长30,倒角C2o(2)内螺纹的大
4、径为M16,钻孔深度为30,螺纹长223.按给定的螺纹要素，在各图中标注螺纹部分的尺寸，并查表填空。(20分)粗牙普通螺纹，公称直径20,螺距2.S,中等公差精度，中径、顶径公差带代号6g,中等旋合长度，右旋.螺纹长20,倒角C2.5。螺纹大径20中径18. 376螺纹小径17.294螺距2.5导程2. 5线数1G1/4A尺寸代号 祟纹大径 中在 黑纹小径 公差麴更1/413,157 12301 11.4451.337(2)细牙普通螺纹，公称直径16,螺距1,中等公差精度，中径与顶径公差带代号均为6H,中等旋合长度,左旋。孔深30,螺纹长22,倒角Cl。16号纹大g15.351中隹14918敷
5、榨：11I=数1(3)非密封圆柱管螺纹，尺寸代号为1/4,公差等级为A级。右旋,螺纹长18,倒角C2o4.已知直齿圆柱齿轮模数为m=3,齿数z=20,计算齿轮的分度圆、齿顶圆和齿根圆的直径填入下表，并完成齿轮轮齿部分的投影和标注轮齿部分的尺寸。（10分）5.选择正确的尺寸注法。（10分）(a)(C)(e)(g)6.选择尺寸基准，标注零件尺寸（尺寸数字由图中量取整数工（10分）7.表面粗糙度注写。(20分)(1)找出表面粗糙度标注的错误，并将正确的标注在下图中。(2)在图中标注尺寸(按1:1从图中量取尺寸数值，取整数)，表中给出的Ra数值，在图中标注表面粗糙度。8.解释配合代号的含义，并杳出极限偏差数值.标注在零件图。（10分）轴套对泵体孔，28H7/86：基本尺寸为,基制.公差等级为,配合.轴套的上偏差为,F偏差为泵体的上偏差为下偏差为轴套对轴径构2H6k5:基本尺寸为,基W.公差等级为，配合。轴套的上偏差为，下偏差为;轴径的上偏差为,下偏差为.
