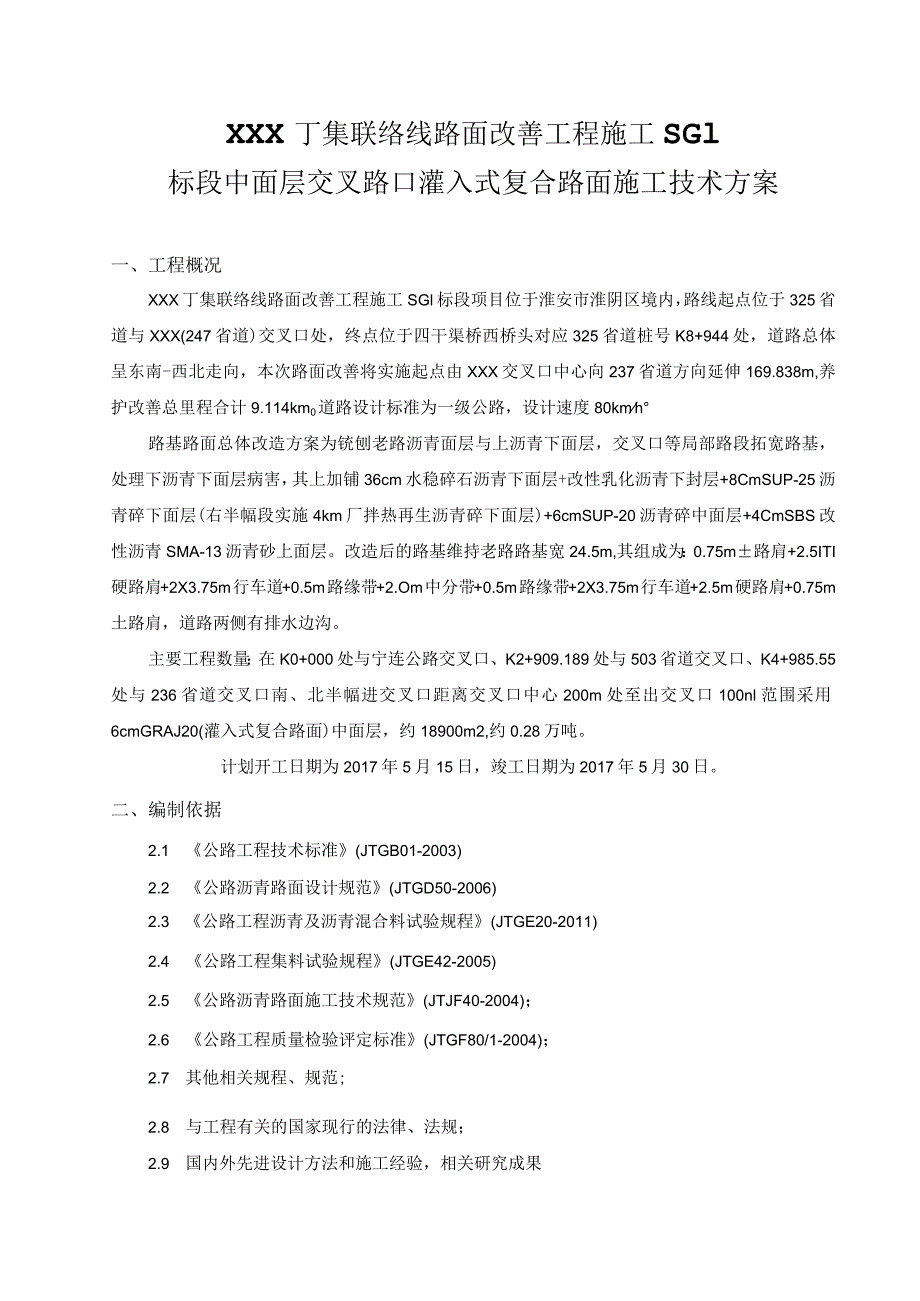

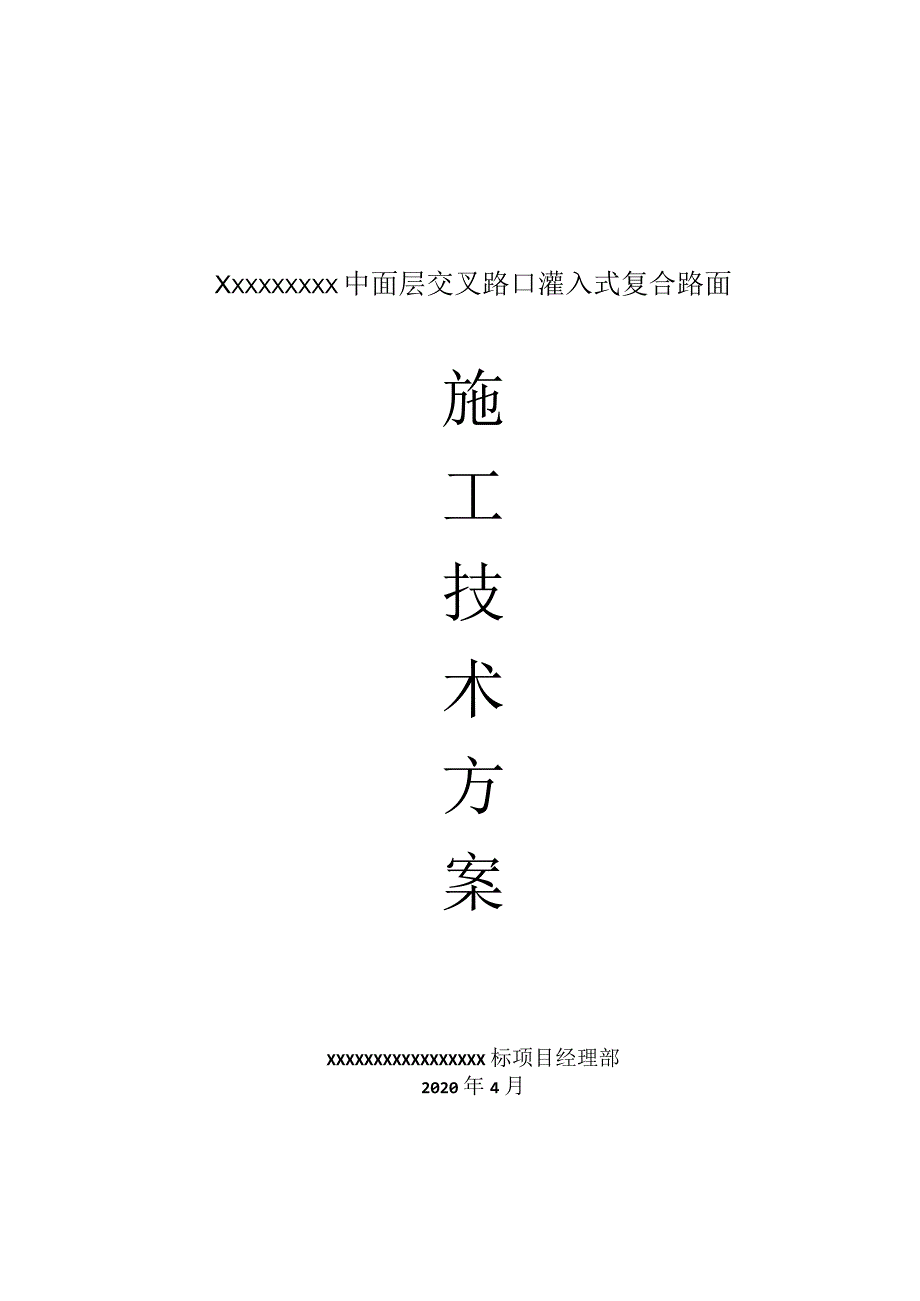

1、Xxxxxxxxx中面层交叉路口灌入式复合路面施工技术方案XXXXXXXXXXXXXXXXX标项目经理部2020年4月XXX丁集联络线路面改善工程施工SGl标段中面层交叉路口灌入式复合路面施工技术方案一、工程概况XXX丁集联络线路面改善工程施工SGl标段项目位于淮安市淮阴区境内，路线起点位于325省道与XXX(247省道)交叉口处，终点位于四干渠桥西桥头对应325省道桩号K8+944处，道路总体呈东南-西北走向，本次路面改善将实施起点由XXX交叉口中心向237省道方向延伸169.838m,养护改善总里程合计9.114km0道路设计标准为一级公路，设计速度80kmh路基路面总体改造方案为铳刨老路
2、沥青面层与上沥青下面层，交叉口等局部路段拓宽路基，处理下沥青下面层病害，其上加铺36cm水稳碎石沥青下面层+改性乳化沥青下封层+8CmSUP-25沥青碎下面层(右半幅段实施4km厂拌热再生沥青碎下面层)+6cmSUP-20沥青碎中面层+4CmSBS改性沥青SMA-13沥青砂上面层。改造后的路基维持老路路基宽24.5m,其组成为：0.75m路肩+2.5ITI硬路肩+2X3.75m行车道+0.5m路缘带+2.Om中分带+0.5m路缘带+2X3.75m行车道+2.5m硬路肩+0.75m土路肩，道路两侧有排水边沟。主要工程数量：在K0+000处与宁连公路交叉口、K2+909.189处与503省道交叉口
3、、K4+985.55处与236省道交叉口南、北半幅进交叉口距离交叉口中心200m处至出交叉口100nl范围采用6cmGRAJ20(灌入式复合路面)中面层，约18900m2,约0.28万吨。计划开工日期为2017年5月15日，竣工日期为2017年5月30日。二、编制依据2.1 公路工程技术标准(JTGB01-2003)2.2 公路沥青路面设计规范(JTGD50-2006)2.3 公路工程沥青及沥青混合料试验规程(JTGE20-2011)2.4 公路工程集料试验规程(JTGE42-2005)2.5 公路沥青路面施工技术规范(JTJF40-2004)；2.6 公路工程质量检验评定标准(JTGF80/

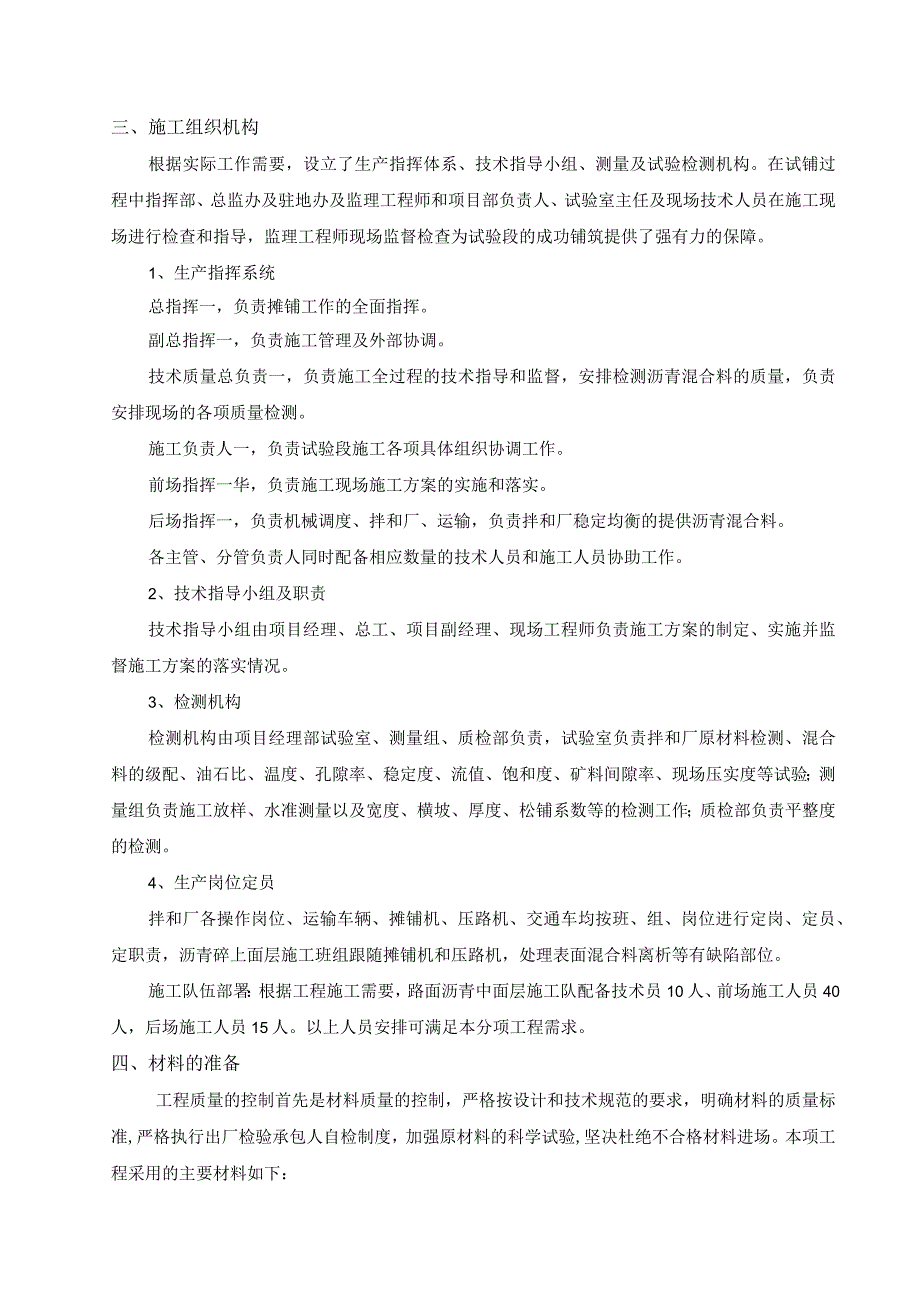

4、1-2004)；2.7 其他相关规程、规范;2.8 与工程有关的国家现行的法律、法规；2.9 国内外先进设计方法和施工经验，相关研究成果三、施工组织机构根据实际工作需要，设立了生产指挥体系、技术指导小组、测量及试验检测机构。在试铺过程中指挥部、总监办及驻地办及监理工程师和项目部负责人、试验室主任及现场技术人员在施工现场进行检查和指导，监理工程师现场监督检查为试验段的成功铺筑提供了强有力的保障。1、生产指挥系统总指挥一，负责摊铺工作的全面指挥。副总指挥一，负责施工管理及外部协调。技术质量总负责一，负责施工全过程的技术指导和监督，安排检测沥青混合料的质量，负责安排现场的各项质量检测。施工负责人一，
5、负责试验段施工各项具体组织协调工作。前场指挥一华，负责施工现场施工方案的实施和落实。后场指挥一，负责机械调度、拌和厂、运输，负责拌和厂稳定均衡的提供沥青混合料。各主管、分管负责人同时配备相应数量的技术人员和施工人员协助工作。2、技术指导小组及职责技术指导小组由项目经理、总工、项目副经理、现场工程师负责施工方案的制定、实施并监督施工方案的落实情况。3、检测机构检测机构由项目经理部试验室、测量组、质检部负责，试验室负责拌和厂原材料检测、混合料的级配、油石比、温度、孔隙率、稳定度、流值、饱和度、矿料间隙率、现场压实度等试验；测量组负责施工放样、水准测量以及宽度、横坡、厚度、松铺系数等的检测工作；质检
6、部负责平整度的检测。4、生产岗位定员拌和厂各操作岗位、运输车辆、摊铺机、压路机、交通车均按班、组、岗位进行定岗、定员、定职责，沥青碎上面层施工班组跟随摊铺机和压路机，处理表面混合料离析等有缺陷部位。施工队伍部署：根据工程施工需要，路面沥青中面层施工队配备技术员10人、前场施工人员40人，后场施工人员15人。以上人员安排可满足本分项工程需求。四、材料的准备工程质量的控制首先是材料质量的控制，严格按设计和技术规范的要求，明确材料的质量标准,严格执行出厂检验承包人自检制度，加强原材料的科学试验,坚决杜绝不合格材料进场。本项工程采用的主要材料如下：1、沥青本项目采用江阴保利生产的SBS改性沥青。沥青性
7、能整套检验，每批到货至少检验一次。工地试验室对针入度、延度（15C）和软化点进行检验，频率按每批沥青检验一次，并留样备检。SBS改性沥青技术要求试验项目单位技术要求针入度(25eC,100g,5s)0.1mm50-80针入度指数PI/-0.21.0延度(5,5cmmin)cm30软化点（环球法）60动力粘度60Pa.s800运动粘度135Pa.s3.0溶解度（三氯乙烯）%99闪点(COC)230离析70RTFoT后残留物质量变化%65延度(5,5cmmin)cm202、矿粉本项目采用淮安市盈方矿粉有限公司生产的矿粉，每200T检验一次。GRAC-20中面层用矿粉质量技术要求指标质量技术要求视密
8、度(tm3)不小于2.50含水量(%)不大于1粒度范围VO.6mm(%)0.15mm(%)0.075mm(%)10090-10075-100外观无团粒结块亲水系数1塑性指数不大于4加热安定性实测记录3、粗集料粗集料采用江西江联生产的反击式破碎机轧制的碎石石料。石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碎石，粒径大于2.36mm。严格控制细长扁平颗粒含量，以确保粗集料的质量。集料质量应从源头抓起，派专人进驻集料加工厂，对不合格的集料不得装车、装船，对进场粗集料每Io(X)t检验一次。粗集料有二个破碎面颗粒比例不少于90%o粗集料技术要求试验项目单位中面层技术要求上面层技术要求压碎值%282.6
9、02.60吸水率%2.02.0对沥青的粘附性/4级5级坚固性%1212细长扁平颗粒含量%1210水洗法小于0.075mm颗粒含量%11软石含量%517.03d抗折强度（MPa）3.528d抗压强度（MPa）42.528d抗折强度（MPa）6.5初凝时间（min）45min6、砂灌入材料使用的砂，需选用特细砂，不得选用海沙。砂每50t检验一次。砂试验项目及技术要求试验项目技术要求细度模数0.71.5含泥量（冲洗法）3%硫化物及硫酸含量（折算为SO3）1%有机物含量（比色法）不深于标准溶液的颜色云母含量2%7、水本项目使用当地河水，水质满足施工要求。五、机械设备的准备施工机械、试验设备已全部到场。
10、主要投入机械设备如下:1、摊铺碾压运输设备名称型号数量进场时间摊铺机沃尔沃8820B摊铺机22016.11双钢轮振动压路机（13T）宝马22016.11双钢轮振动压路机（15T）宝马12016.11洒水车12016.11装载机5T32016.11小平板夯32017.4小型发电机22017.4砂运输罐车22017.4载重车202016.112、拌和设备名称型号数量进场时间沥青混合料拌和设备AMR400012016.83、主要测量、试验仪器序号仪器设备名称数量进场时间1全站仪12016.82水准仪32016.83马歇尔电动击实仪12016.94全自动沥青混合料抽提仪12016.95真空法密度测定仪
11、12016.96旋转压实仪12016.97沥青针入度仪12016.98电脑沥青软化点仪12016.99沥青低温延伸度仪12016.910马歇尔稳定度试验仪12016.911沥青混合料拌合机12016.912高低温恒温水浴12016.913集料压碎指标仪12016.914针片状规准仪12016.915方孔集料筛22016.916砂当量测定仪12016.917电子天平22016.918电子天平12016.919电子天平12016.920电子台秤22016.921电热鼓风干燥箱22016.922路面水分渗透仪12016.923路面平整度仪12016.924路面取芯机12016.925烘箱12016.
12、926试模122016.927砂浆流动度仪12017.4六、施工准备1、路面现场准备对下面层进行各项检测。1）、外形检查，检查下面层高程、中线偏位、宽度、横坡度和平整度。2）、检查下面层的完整性及与基层表面的粘结性。对局部质量缺陷部分按下面层施工要求进行修复。3）、下面层表面浮动矿料应扫至路面以外，表面杂物亦清扫干净。灰尘提前冲洗，风吹干净。2、喷洒粘层沥青1）、对下面层表面应进行彻底清扫，清除纹槽内泥土杂物，风干后均匀喷洒粘层沥青。2）、选用进口的智能洒布机喷洒沥青，施工工艺按有关规定执行。粘层沥青喷洒后应进行交通管制，禁止任何车辆通行和人员踩踏，不粘车轮时才可摊铺面层。3、测量准备准备试铺的前一天做好路面中桩、原地面测量，宽度的放样工作，宽度必须满足设计要求。松铺系数暂定为L23。4、施工前对施工机具进行全面检查、调整，以保证设备处于良好状态，特别是拌和楼、摊铺机、压路机的计量设备，如电子称、自动找平装置等必须进行计量标定的调校。七、施工阶段灌入式复合路面施工分为两部分，首先铺筑基体沥青混合料，然后拌制灌入材料并进行灌浆形成灌入式复合路面。基体沥青混合料施工包括生产、运输、摊铺和碾压四个部分。一）、基体沥青混合料的生产1、混合料
