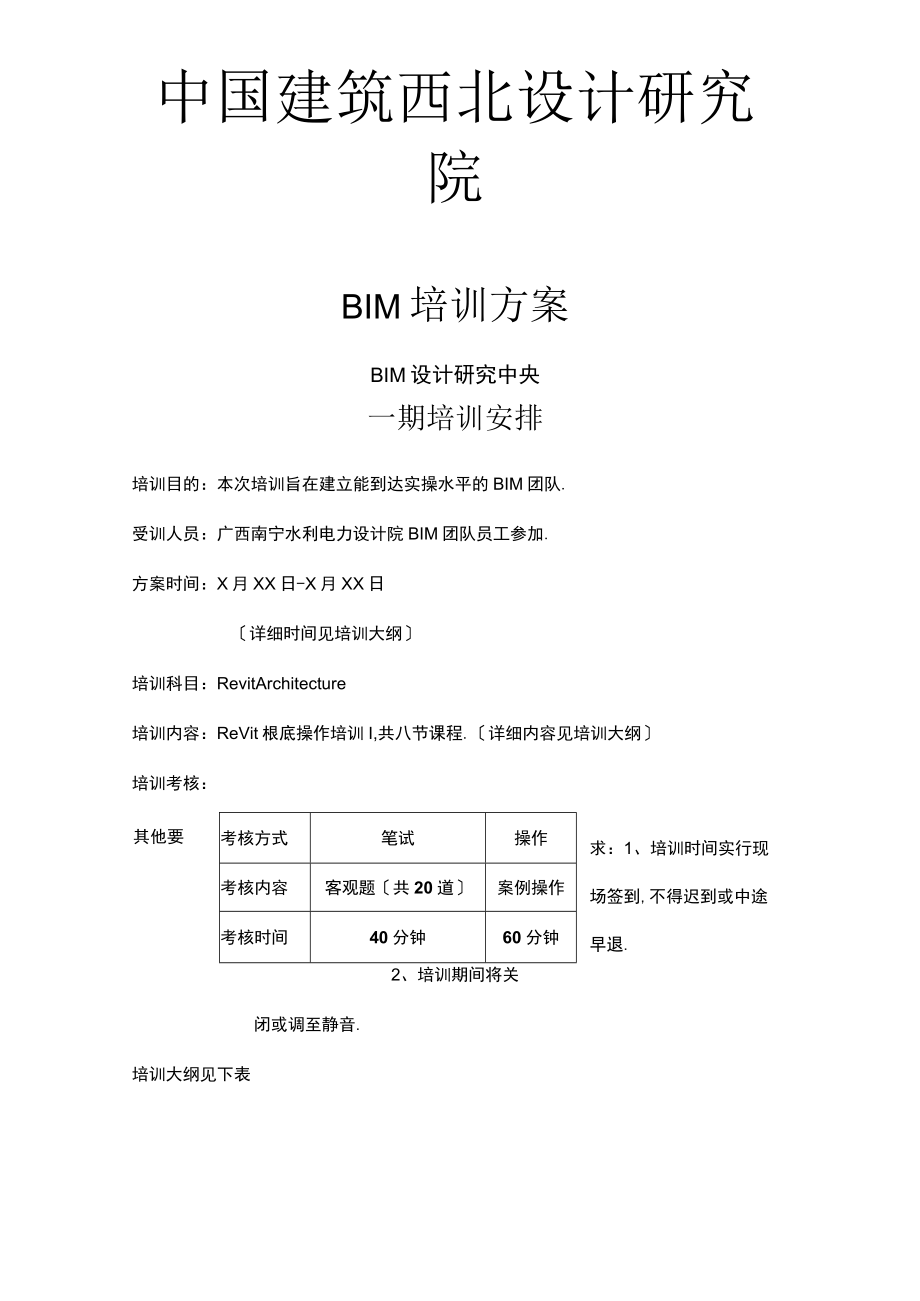

1、中国建筑西北设计研究院BIM培训方案BIM设计研究中央一期培训安排培训目的：本次培训旨在建立能到达实操水平的BIM团队.受训人员：广西南宁水利电力设计院BIM团队员工参加.方案时间：X月XX日-X月XX日详细时间见培训大纲培训科目：RevitArchitecture培训内容：ReVit根底操作培训I,共八节课程.详细内容见培训大纲培训考核：其他要考核方式笔试操作求：1、培训时间实行现场签到,不得迟到或中途早退.考核内容客观题共20道案例操作考核时间40分钟60分钟2、培训期间将关闭或调至静音.培训大纲见下表?BIM培训大纲?第一局部RevitArchitecture第一章RevitArchit
2、ecture简介1-1-1用户界面介绍1-1-2应用程序菜单1-1-2功能区、属性治理器、工程浏览器、三维导航仪使用、设计绘图区域、快速访问工具栏、帮助工具栏、状态栏、视图限制栏1-1-3文件格式1-2标高绘制1-2-1复制标高1-2-2添加标高1-2-3创立及复制平面视图轴网绘制绘制轴网的根本命令及方式方法14视图设置1-3-1可见性设置1-3-2视图范围1-5工程设置1-5-1工程信息1-5-2工程参数1-5-3工程单位1-5-4文字1-5-5标记1-5-6尺寸标注1-5-7对象样式1-6工程实例操作演示第二章模型绘制21绘制根底构建（墙、柱、门、窗等）2-1-1添加柱2-1-2创立墙2-
3、1-3添加门和窗2-1-4绘制楼板2-1-5绘制屋顶2-1-6实例操作演示2-2添加洞口2-2-1面洞口2-2-2垂直洞口2-2-3竖井洞口2-2-4墙洞口2-2-5实例操作演示23添加构件（幕墙、楼梯、扶手等）2-3-1添加幕墙2-3-2添加网格、竖挺2-3-3添加楼梯2-3-4添加扶手2-3-5创立坡道2-3-6实例操作演示24构件明细统计2-4-1字段选择,过滤、格式要求2-4-2表格导出2-5内建模型及体量2-5-1内建模型2-5-2体量2-6场地布置2-6-1创立地形2-6-2绘制道路2-7渲染及漫游2-7-1相机视图2-7-2效果渲染2-7-3漫游动画28根本结构构件2-8-1结构
4、柱2-8-2结构墙2-8-3梁2-8-4结构板2-8-5结构根底2-8-6实例操作演示第三章参数化族创立3-1ReVi嗾概念介绍及使用方法3-1非参数化族创立3-1参数化族创立3-1常规族、柱族创立3-1门窗族制作课程名称BIM建筑结构综合应用课程内容1 .BIM概念及应用介绍；2 .Revit软件环境介绍建筑结构部分）；3 .根本命令讲解；-1.建模流程讲解；5.对象样式治理；6.标高,轴网创1 .结构：墙、柱、梁、板洞口、根底创立；2 .工程实践操作；3 .绘制门窗修改门窗；4 .屋面,天花,老虎窗制作；5 .复杂楼板创立及修改；6 .工程实践操作1.楼梯多种样式）制作及相关设S；2.坡道
5、制作及调整；3栏杆设置及构建使用；4幕墙制作及相关构件使用；5.工程实践操作1 .场地与场地构件布置；2 .体量模型创立；3 .主体放样与构件；4 .工程实践操作；5 .明细表制作,工程量统计讲解；1 .协同工作工作集中央文件/本地文件创立.2 .尺寸标注与注释；3 .详图及图例制作；4 .图,打印及相关设定；纸生成I-Revit族概念介绍及卜使用方法；2.常规族,柱族制作；3 .门,窗族制作；4 .标签族制作及使用；5 .效果渲染及漫游；6 .工程实践操作工程课程进程第一课第二课第三课第四课第五课第八课上课日期待定待定待定待定待定待定.Revit2021V建筑及结构专业参加培训培训成果掌握R
6、evit软件操作,具备参与实际工程工程的水平,可提交相关成果时间待定二期培训安排培训目的：本次培训旨在建立能到达实操水平的BIM团队.受训人员：广西南宁水利电力设计院BIM团队员工参加.方案时间:X月 xxH-x 月 xxH详细时间见培训大纲培训科目:RevitMEP培训内容:ReVit根底操作培训I,共七节课程.详细内容见培训大纲培训考核:考核方式笔试操作考核内容客观题共20道案例操作考核时间40分钟60分钟其他要现场签到,不得迟到或中途早退.求：1、培训时间实行2、培训期间将关闭或调至静音.培训大纲见下表第二局部RevitMEP第一章RevitMEP简介一2课时11乂呻目及样板ITT根本术
7、语1-1-2常用样板文件1-1-2界面熟悉1-1-3根本命令1-1-4文件格式12轴网绘制绘制轴网的根本命令及方式方法1-3-1复制标高1-3-2添加标高1-3-3创立及复制平面视图14视图设置1-3-1可见性设置1-3-2视图范围1-5工程设置1-5-1工程信息1-5-2工程参数1-5-3工程单位1-5-4文字1-5-5标记1-5-6尺寸标注1-5-7对象样式1-5-8机械设置1-6工程实例操作演示第二章模型绘制一3课时2-1管道模型绘制2-1-1管道设计参数材质、压力标准、粗糙度、尺寸等2-1-2管道绘制标高、对齐方式、坡度要求、类型/系统分类等2-1-3管道显示及标注2-1-4实例操作演
8、示2-2风管模型绘制2-2-1风管设计参数2-2-2风管绘制标高、对齐要求、管件的添加、类型/系统分类等2-2-4实例操作演示2-3电气模型绘制2-3-1桥架及线管绘制2-2-2桥架及线管显示及标注2-2-3实例操作演示24管网系统的创立及归类2-4-1系统的创立（revit中桥架没有系统,需通过类型区分2-4-2过滤器的设置及应用2-4-3系统的归类2-4-4系统的隐藏及复制2-4-5实例操作演示第三章协同工作一6课时3-1链接模型3-1-1链接ReVit模型,CAD底图3-1-2治理链接和绑定链接3-2工作共享3-2-1创立和编辑MEP中央文件3-2-2创立及治理本地文件3-3模型审查3-
9、3-1视图旋转3-3-2剖面、剖面框设置3-3-3过滤器及视图设置34碰撞检测3-4-1运行碰撞检测选择检测工程内容机电自身碰撞机电与建筑结构的碰撞3-5净空分析3-5-1重点局部,管线密集区域的根本管综3-5-2净空报告第四章工程量统计一1课时4-1模型信息添加4-1-1系统命名,材质4-1-2附件及设备命名、材质及参数信息等4-2明细表4-2-1字段选择,过滤、格式要求4-2-2表格导出第五章图纸设计5-1图纸创立5-1-2视图5-1-3外部信息5-1-4图例5-1-5明细表5-2图纸变更5-2-1云线批注5-2-2修订信息5-3图纸导出设置及导出图纸5-3-1视图设置5-3-2对象样式设
