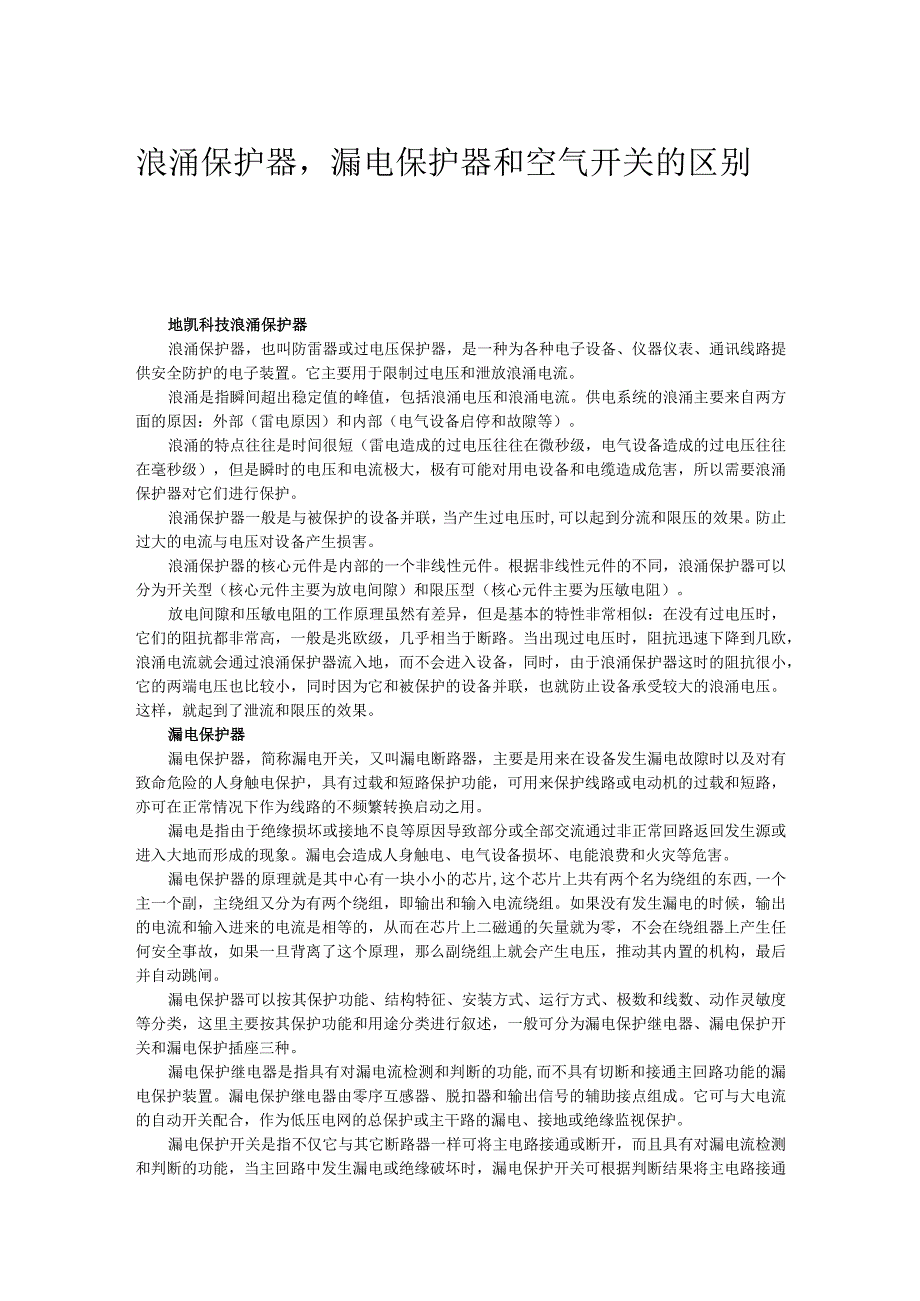

浪涌保护器漏电保护器空气开关的区别.docx_第1页
第1页 / 共3页

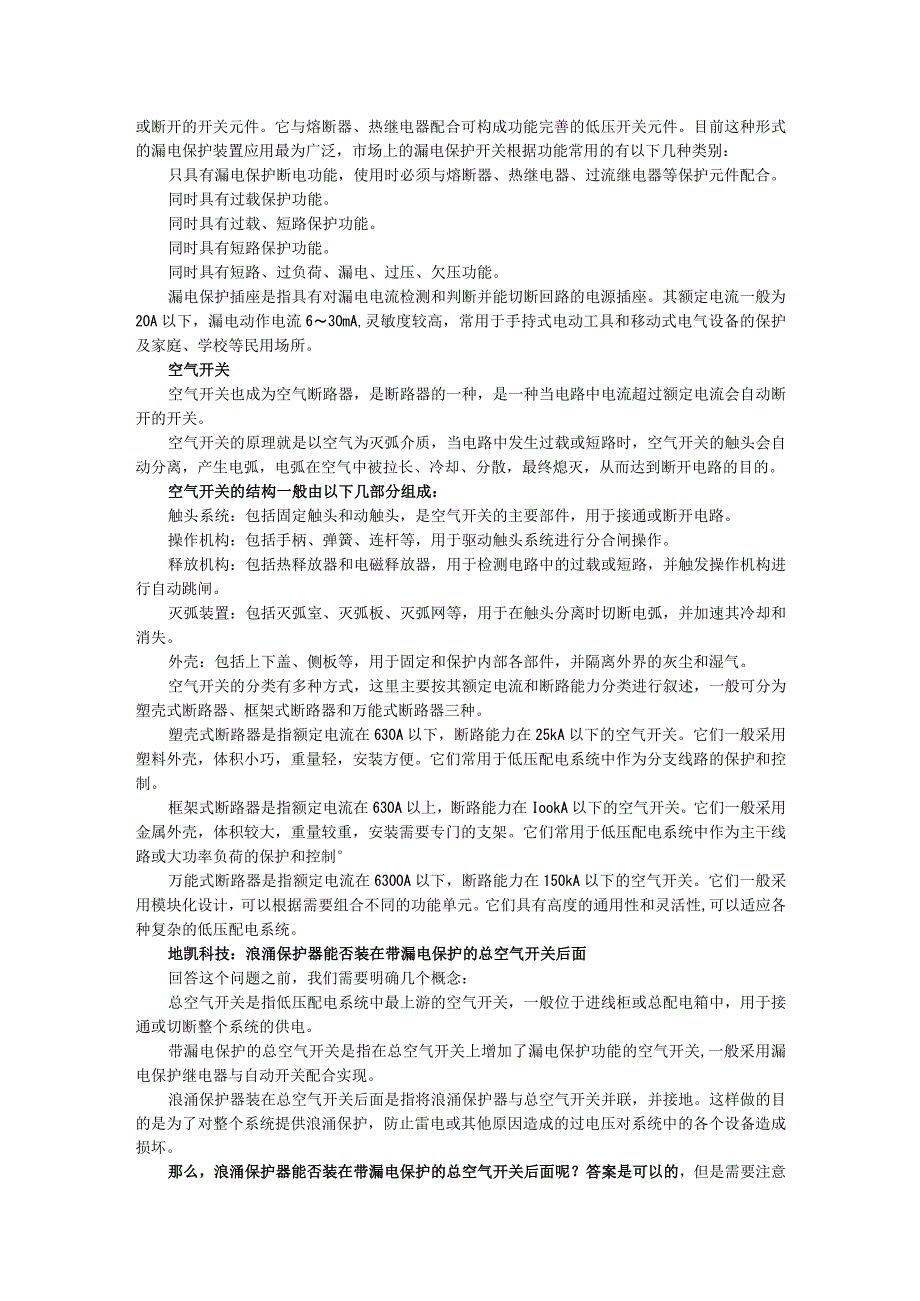

浪涌保护器漏电保护器空气开关的区别.docx_第2页
第2页 / 共3页

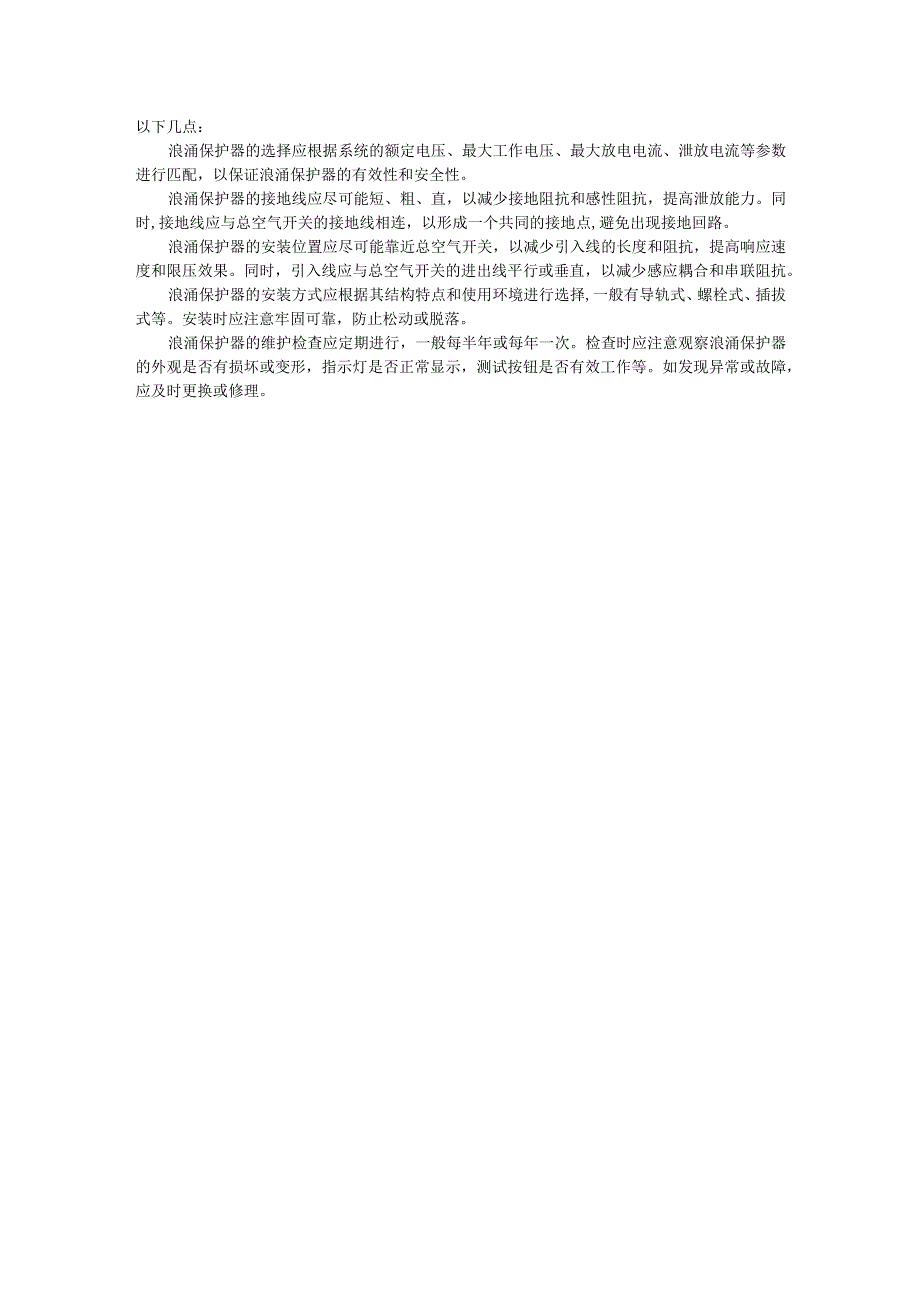

浪涌保护器漏电保护器空气开关的区别.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《浪涌保护器漏电保护器空气开关的区别.docx》由会员分享,可在线阅读,更多相关《浪涌保护器漏电保护器空气开关的区别.docx(3页珍藏版)》请在第壹文秘上搜索。

1、浪涌保护器,漏电保护器和空气开关的区别地凯科技浪涌保护器浪涌保护器,也叫防雷器或过电压保护器,是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。它主要用于限制过电压和泄放浪涌电流。浪涌是指瞬间超出稳定值的峰值,包括浪涌电压和浪涌电流。供电系统的浪涌主要来自两方面的原因:外部(雷电原因)和内部(电气设备启停和故隙等)。浪涌的特点往往是时间很短(雷电造成的过电压往往在微秒级,电气设备造成的过电压往往在毫秒级),但是瞬时的电压和电流极大,极有可能对用电设备和电缆造成危害,所以需要浪涌保护器对它们进行保护。浪涌保护器一般是与被保护的设备并联,当产生过电压时,可以起到分流和限压的效果。防止

2、过大的电流与电压对设备产生损害。浪涌保护器的核心元件是内部的一个非线性元件。根据非线性元件的不同,浪涌保护器可以分为开关型(核心元件主要为放电间隙)和限压型(核心元件主要为压敏电阻)。放电间隙和压敏电阻的工作原理虽然有差异,但是基本的特性非常相似:在没有过电压时,它们的阻抗都非常高,一般是兆欧级,几乎相当于断路。当出现过电压时,阻抗迅速下降到几欧,浪涌电流就会通过浪涌保护器流入地,而不会进入设备,同时,由于浪涌保护器这时的阻抗很小,它的两端电压也比较小,同时因为它和被保护的设备并联,也就防止设备承受较大的浪涌电压。这样,就起到了泄流和限压的效果。漏电保护器漏电保护器,简称漏电开关,又叫漏电断路

3、器,主要是用来在设备发生漏电故隙时以及对有致命危险的人身触电保护,具有过载和短路保护功能,可用来保护线路或电动机的过载和短路,亦可在正常情况下作为线路的不频繁转换启动之用。漏电是指由于绝缘损坏或接地不良等原因导致部分或全部交流通过非正常回路返回发生源或进入大地而形成的现象。漏电会造成人身触电、电气设备损坏、电能浪费和火灾等危害。漏电保护器的原理就是其中心有一块小小的芯片,这个芯片上共有两个名为绕组的东西,一个主一个副,主绕组又分为有两个绕组,即输出和输入电流绕组。如果没有发生漏电的时候,输出的电流和输入进来的电流是相等的,从而在芯片上二磁通的矢量就为零,不会在绕组器上产生任何安全事故,如果一旦

4、背离了这个原理,那么副绕组上就会产生电压,推动其内置的机构,最后并自动跳闸。漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类,这里主要按其保护功能和用途分类进行叙述,一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。漏电保护继电器是指具有对漏电流检测和判断的功能,而不具有切断和接通主回路功能的漏电保护装置。漏电保护继电器由零序互感器、脱扣器和输出信号的辅助接点组成。它可与大电流的自动开关配合,作为低压电网的总保护或主干路的漏电、接地或绝缘监视保护。漏电保护开关是指不仅它与其它断路器一样可将主电路接通或断开,而且具有对漏电流检测和判断的功能,当主回路

5、中发生漏电或绝缘破坏时,漏电保护开关可根据判断结果将主电路接通或断开的开关元件。它与熔断器、热继电器配合可构成功能完善的低压开关元件。目前这种形式的漏电保护装置应用最为广泛,市场上的漏电保护开关根据功能常用的有以下几种类别:只具有漏电保护断电功能,使用时必须与熔断器、热继电器、过流继电器等保护元件配合。同时具有过载保护功能。同时具有过载、短路保护功能。同时具有短路保护功能。同时具有短路、过负荷、漏电、过压、欠压功能。漏电保护插座是指具有对漏电电流检测和判断并能切断回路的电源插座。其额定电流一般为20A以下,漏电动作电流630mA,灵敏度较高,常用于手持式电动工具和移动式电气设备的保护及家庭、学

6、校等民用场所。空气开关空气开关也成为空气断路器,是断路器的一种,是一种当电路中电流超过额定电流会自动断开的开关。空气开关的原理就是以空气为灭弧介质,当电路中发生过载或短路时,空气开关的触头会自动分离,产生电弧,电弧在空气中被拉长、冷却、分散,最终熄灭,从而达到断开电路的目的。空气开关的结构一般由以下几部分组成:触头系统:包括固定触头和动触头,是空气开关的主要部件,用于接通或断开电路。操作机构:包括手柄、弹簧、连杆等,用于驱动触头系统进行分合闸操作。释放机构:包括热释放器和电磁释放器,用于检测电路中的过载或短路,并触发操作机构进行自动跳闸。灭弧装置:包括灭弧室、灭弧板、灭弧网等,用于在触头分离时

7、切断电弧,并加速其冷却和消失。外壳:包括上下盖、侧板等,用于固定和保护内部各部件,并隔离外界的灰尘和湿气。空气开关的分类有多种方式,这里主要按其额定电流和断路能力分类进行叙述,一般可分为塑壳式断路器、框架式断路器和万能式断路器三种。塑壳式断路器是指额定电流在630A以下,断路能力在25kA以下的空气开关。它们一般采用塑料外壳,体积小巧,重量轻,安装方便。它们常用于低压配电系统中作为分支线路的保护和控制。框架式断路器是指额定电流在630A以上,断路能力在IookA以下的空气开关。它们一般采用金属外壳,体积较大,重量较重,安装需要专门的支架。它们常用于低压配电系统中作为主干线路或大功率负荷的保护和

8、控制万能式断路器是指额定电流在6300A以下,断路能力在150kA以下的空气开关。它们一般采用模块化设计,可以根据需要组合不同的功能单元。它们具有高度的通用性和灵活性,可以适应各种复杂的低压配电系统。地凯科技:浪涌保护器能否装在带漏电保护的总空气开关后面回答这个问题之前,我们需要明确几个概念:总空气开关是指低压配电系统中最上游的空气开关,一般位于进线柜或总配电箱中,用于接通或切断整个系统的供电。带漏电保护的总空气开关是指在总空气开关上增加了漏电保护功能的空气开关,一般采用漏电保护继电器与自动开关配合实现。浪涌保护器装在总空气开关后面是指将浪涌保护器与总空气开关并联,并接地。这样做的目的是为了对

9、整个系统提供浪涌保护,防止雷电或其他原因造成的过电压对系统中的各个设备造成损坏。那么,浪涌保护器能否装在带漏电保护的总空气开关后面呢?答案是可以的,但是需要注意以下几点:浪涌保护器的选择应根据系统的额定电压、最大工作电压、最大放电电流、泄放电流等参数进行匹配,以保证浪涌保护器的有效性和安全性。浪涌保护器的接地线应尽可能短、粗、直,以减少接地阻抗和感性阻抗,提高泄放能力。同时,接地线应与总空气开关的接地线相连,以形成一个共同的接地点,避免出现接地回路。浪涌保护器的安装位置应尽可能靠近总空气开关,以减少引入线的长度和阻抗,提高响应速度和限压效果。同时,引入线应与总空气开关的进出线平行或垂直,以减少感应耦合和串联阻抗。浪涌保护器的安装方式应根据其结构特点和使用环境进行选择,一般有导轨式、螺栓式、插拔式等。安装时应注意牢固可靠,防止松动或脱落。浪涌保护器的维护检查应定期进行,一般每半年或每年一次。检查时应注意观察浪涌保护器的外观是否有损坏或变形,指示灯是否正常显示,测试按钮是否有效工作等。如发现异常或故障,应及时更换或修理。
