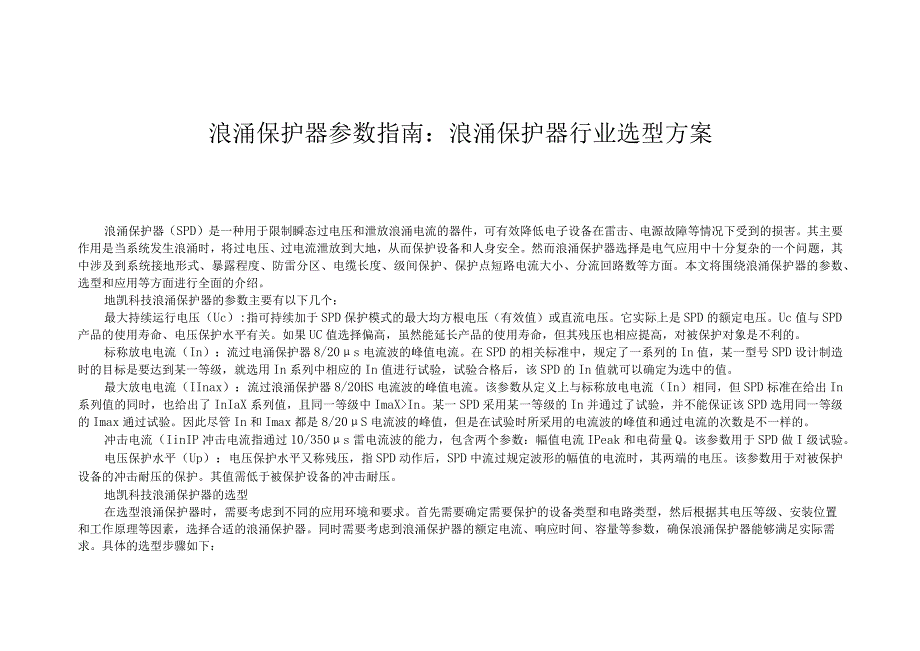

1、浪涌保护器参数指南：浪涌保护器行业选型方案浪涌保护器（SPD）是一种用于限制瞬态过电压和泄放浪涌电流的器件，可有效降低电子设备在雷击、电源故障等情况下受到的损害。其主要作用是当系统发生浪涌时，将过电压、过电流泄放到大地，从而保护设备和人身安全。然而浪涌保护器选择是电气应用中十分复杂的一个问题，其中涉及到系统接地形式、暴露程度、防雷分区、电缆长度、级间保护、保护点短路电流大小、分流回路数等方面。本文将围绕浪涌保护器的参数、选型和应用等方面进行全面的介绍。地凯科技浪涌保护器的参数主要有以下几个：最大持续运行电压（Uc）:指可持续加于SPD保护模式的最大均方根电压（有效值）或直流电压。它实际上是SP
2、D的额定电压。Uc值与SPD产品的使用寿命、电压保护水平有关。如果UC值选择偏高，虽然能延长产品的使用寿命，但其残压也相应提高，对被保护对象是不利的。标称放电电流（In）：流过电涌保护器8/20s电流波的峰值电流。在SPD的相关标准中，规定了一系列的In值，某一型号SPD设计制造时的目标是要达到某一等级，就选用In系列中相应的In值进行试验，试验合格后，该SPD的In值就可以确定为选中的值。最大放电电流（IInax）：流过浪涌保护器8/20HS电流波的峰值电流。该参数从定义上与标称放电电流（In）相同，但SPD标准在给出In系列值的同时，也给出了InIaX系列值，且同一等级中ImaXIn。某一
3、SPD采用某一等级的In并通过了试验，并不能保证该SPD选用同一等级的Imax通过试验。因此尽管In和Imax都是8/20S电流波的峰值，但是在试验时所采用的电流波的峰值和通过电流的次数是不一样的。冲击电流（IinIP冲击电流指通过10/350s雷电流波的能力，包含两个参数：幅值电流IPeak和电荷量Q。该参数用于SPD做I级试验。电压保护水平（Up）：电压保护水平又称残压，指SPD动作后，SPD中流过规定波形的幅值的电流时，其两端的电压。该参数用于对被保护设备的冲击耐压的保护。其值需低于被保护设备的冲击耐压。地凯科技浪涌保护器的选型在选型浪涌保护器时，需要考虑到不同的应用环境和要求。首先需要

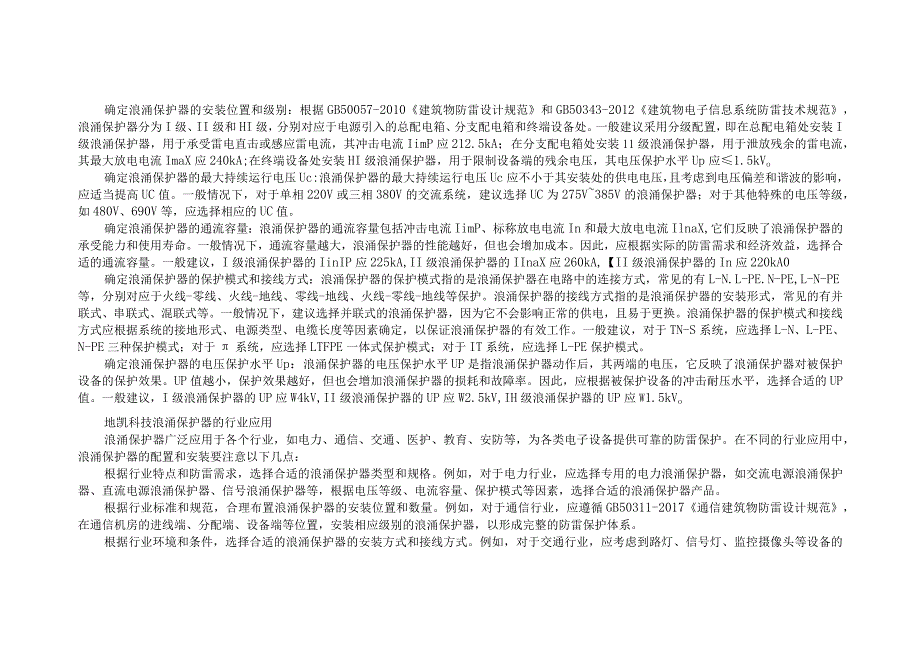

4、确定需要保护的设备类型和电路类型，然后根据其电压等级、安装位置和工作原理等因素，选择合适的浪涌保护器。同时需要考虑到浪涌保护器的额定电流、响应时间、容量等参数，确保浪涌保护器能够满足实际需求。具体的选型步骤如下：确定浪涌保护器的安装位置和级别：根据GB50057-2010建筑物防雷设计规范和GB50343-2012建筑物电子信息系统防雷技术规范，浪涌保护器分为I级、II级和HI级，分别对应于电源引入的总配电箱、分支配电箱和终端设备处。一般建议采用分级配置，即在总配电箱处安装I级浪涌保护器，用于承受雷电直击或感应雷电流，其冲击电流IimP应212.5kA；在分支配电箱处安装11级浪涌保护器，用于
5、泄放残余的雷电流，其最大放电电流ImaX应240kA;在终端设备处安装HI级浪涌保护器，用于限制设备端的残余电压，其电压保护水平Up应1.5kVo确定浪涌保护器的最大持续运行电压Uc:浪涌保护器的最大持续运行电压Uc应不小于其安装处的供电电压，且考虑到电压偏差和谐波的影响，应适当提高UC值。一般情况下，对于单相220V或三相380V的交流系统，建议选择UC为275V385V的浪涌保护器；对于其他特殊的电压等级，如480V、690V等，应选择相应的UC值。确定浪涌保护器的通流容量：浪涌保护器的通流容量包括冲击电流IimP、标称放电电流In和最大放电电流IlnaX,它们反映了浪涌保护器的承受能力和
6、使用寿命。一般情况下，通流容量越大，浪涌保护器的性能越好，但也会增加成本。因此，应根据实际的防雷需求和经济效益，选择合适的通流容量。一般建议，I级浪涌保护器的IinIP应225kA,II级浪涌保护器的IInaX应260kA,【II级浪涌保护器的In应220kA0确定浪涌保护器的保护模式和接线方式：浪涌保护器的保护模式指的是浪涌保护器在电路中的连接方式，常见的有L-N.L-PE.N-PE,L-N-PE等，分别对应于火线-零线、火线-地线、零线-地线、火线-零线-地线等保护。浪涌保护器的接线方式指的是浪涌保护器的安装形式，常见的有并联式、串联式、混联式等。一般情况下，建议选择并联式的浪涌保护器，因
7、为它不会影响正常的供电，且易于更换。浪涌保护器的保护模式和接线方式应根据系统的接地形式、电源类型、电缆长度等因素确定，以保证浪涌保护器的有效工作。一般建议，对于TN-S系统，应选择L-N、L-PE、N-PE三种保护模式；对于系统，应选择LTFPE一体式保护模式；对于IT系统，应选择L-PE保护模式。确定浪涌保护器的电压保护水平Up：浪涌保护器的电压保护水平UP是指浪涌保护器动作后，其两端的电压，它反映了浪涌保护器对被保护设备的保护效果。UP值越小，保护效果越好，但也会增加浪涌保护器的损耗和故障率。因此，应根据被保护设备的冲击耐压水平，选择合适的UP值。一般建议，I级浪涌保护器的UP应W4kV,
8、II级浪涌保护器的UP应W2.5kV,IH级浪涌保护器的UP应W1.5kVo地凯科技浪涌保护器的行业应用浪涌保护器广泛应用于各个行业，如电力、通信、交通、医护、教育、安防等，为各类电子设备提供可靠的防雷保护。在不同的行业应用中，浪涌保护器的配置和安装要注意以下几点：根据行业特点和防雷需求，选择合适的浪涌保护器类型和规格。例如，对于电力行业，应选择专用的电力浪涌保护器，如交流电源浪涌保护器、直流电源浪涌保护器、信号浪涌保护器等，根据电压等级、电流容量、保护模式等因素，选择合适的浪涌保护器产品。根据行业标准和规范，合理布置浪涌保护器的安装位置和数量。例如，对于通信行业，应遵循GB50311-201
9、7通信建筑物防雷设计规范，在通信机房的进线端、分配端、设备端等位置，安装相应级别的浪涌保护器，以形成完整的防雷保护体系。根据行业环境和条件，选择合适的浪涌保护器的安装方式和接线方式。例如，对于交通行业，应考虑到路灯、信号灯、监控摄像头等设备的分散性和暴露性，选择适合户外安装的浪涌保护器，采用并联式或混联式的接线方式，以减少线路阻抗和泄放电阻，提高保护效果。根据行业实际和要求，定期检查和维护浪涌保护器的工作状态和性能。例如，对于医护行业，应重视浪涌保护器对医疗设备的保护作用，定期检查浪涌保护器的工作指示灯、遥信输出、故障报警等功能，及时更换损坏或老化的浪涌保护器，以保证医疗设备的正常运行和人员的安全。
