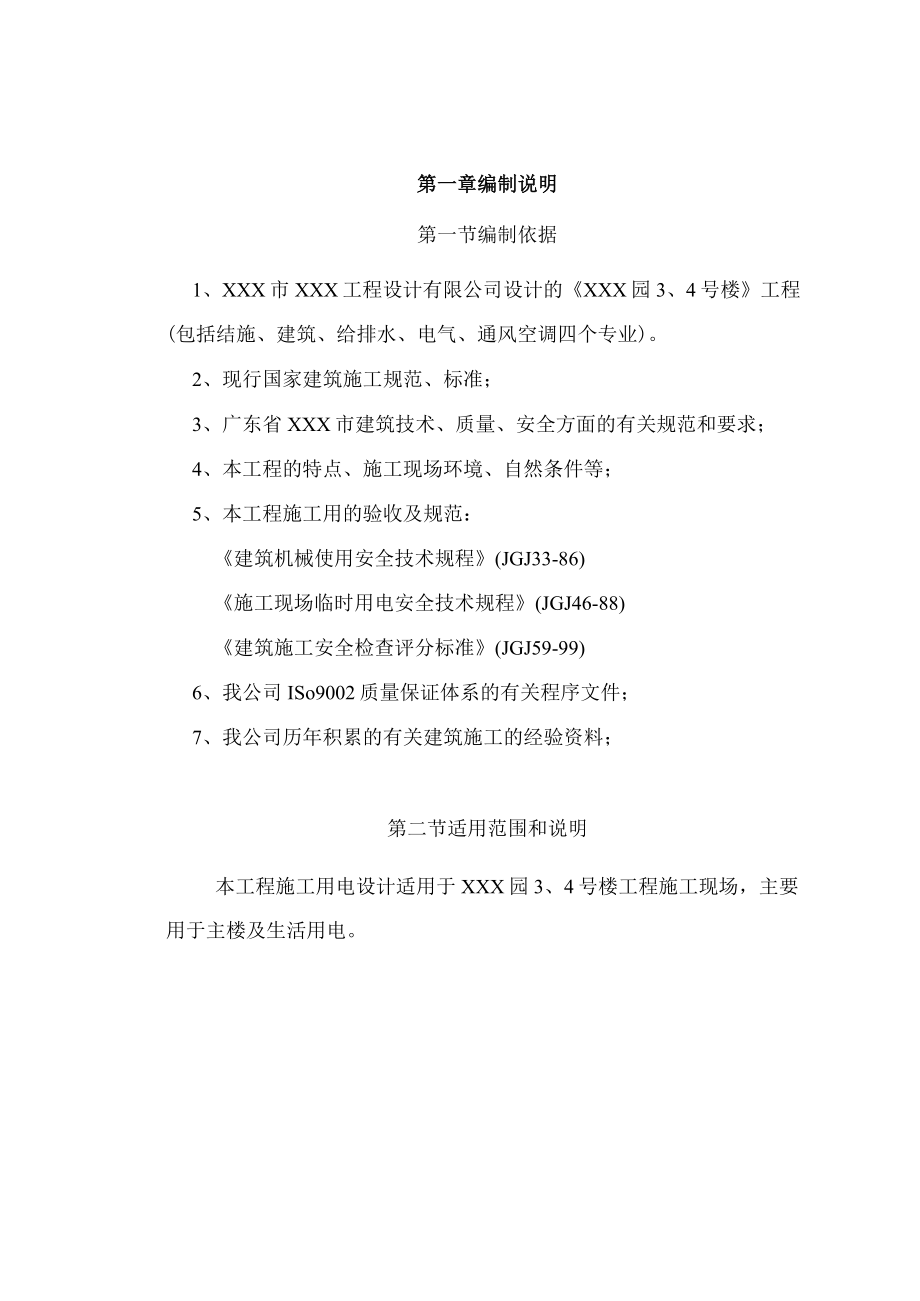

1、第一章编制说明第一节编制依据1、XXX市XXX工程设计有限公司设计的XXX园3、4号楼工程(包括结施、建筑、给排水、电气、通风空调四个专业)。2、现行国家建筑施工规范、标准；3、广东省XXX市建筑技术、质量、安全方面的有关规范和要求；4、本工程的特点、施工现场环境、自然条件等；5、本工程施工用的验收及规范：建筑机械使用安全技术规程(JGJ33-86)施工现场临时用电安全技术规程(JGJ46-88)建筑施工安全检查评分标准(JGJ59-99)6、我公司ISo9002质量保证体系的有关程序文件；7、我公司历年积累的有关建筑施工的经验资料；第二节适用范围和说明本工程施工用电设计适用于XXX园3、4号
2、楼工程施工现场，主要用于主楼及生活用电。第二章工程概况（一）建设概况工程名称：XXX园3、4号楼工程建设单位：XXX泰然实业有限公司建设地点：车公庙泰然工贸园Vn小区设计单位：XXX市XXX工程设计有限公司（二）工程概况XXX园工程位于XXX市福田区，北临滨海大道，西临福荣路,南与下沙新市镇邻界，东为多层住宅区及幼儿园，本项目由8栋33层塔式住宅组成，地下一层用于停车车库及设备用房，并按规定做平战结合的人防地下室，一层用于停车、绿化、肉菜市场，住宅门厅等公用设施。该工程占地面积38185）2,总建筑面积205700m2,地上33层，地下1层，三、四号楼建筑面积约27000m2o1层层高4.6m
3、,2层6.2m,37层2.8m,8-30层2.9m,31层3.1m,32层3.0m,33层3.Im。1层标高-0.90mo屋顶标高102.80m。第三章施工用电设计第一节施工用电平面布置设计一、用电平面说明A、现场勘探：现场施工用水从现场东侧甲方提供的水源处接出，施工用电从现场东侧甲方提供的电源处接出，根据计算采用相应变压器。配电方式由配电房引出三相五线至施工现场设一总配电箱，采用导线BX-370+235,BX-395+250,并在总配电箱处作重复接地。在配电房侧设发电机房，机房内设备用柴油发电机，柴油发电机功率为250KV,现场位于居民区，所以发电机房作隔音处理，发电机房引线至配电房与变压器
4、的引线作双切换送电(柴油发电机作停电时用)。B：分电源：本工程施工用电平面分为：(1)施工用电：地面施工用电线路垂直运输施工用电线路楼面施工用电线路施工用电备用线路楼面照明用电(2)生活用电：宿舍区照明用电办公区照明用电分电源采用三相五线制，每台变压器分四个支路进行供电，中性点在配电房能够重复接地，接地电阻小于4欧姆，每台用电设备及移动式配电箱均设漏电开关Im=30mA,动作时间0.1S；线路敷设采用架空与穿钢管埋地相结合的方式。以上施工用电、生活用电具体用电线路见XXX园用电平面布置图。第二节施工用电功率用电配线选择一、主要施工用电机械工种名称规格型号单位数量单机功率KW备注垂直运输机械塔吊
5、QZ120台150臂长50电梯SC1.OO台238双笼碎施工机械搅拌机7501.台17.5碎输送泵HBT-60台160平板振动器0.40.6台41.5振动棒50根201.1振动棒25根100.9钢筋施工机械钢筋调直机台18钢筋弯曲机台23钢筋切割机台23闪光对焊台1100电弧焊机台418.5套筒螺纹连套45模板施工机械木工压刨机MB206F台17.5双面手电钻台53圆盘锯台43其它高压水泵台26潜水泵台310砂轮机台28二、施工机械设备汇总及用电量计算1、机械设备汇总见附表2、施工机械设备用电量计算：工地设备用电容量为567KVA0其中：电动机合计功率P=343KW电焊机合计功率：S2=194
6、KVA室内照明合计功率：S3=IOKVA室外照明合计功率：Sq=20KVA安全系数K=1.o5电动机的平均功率:COS“=0.7电动机系数值K1.O.5电焊机系数值K2=O.6室内照明系数值(二0.8室外照明系数值K1.1.O动力设备同时使用系数值K=0.8总用电量P=KX(K1.P1COS+K2S2K3S3+K1S1)=408.87KVA,工地采用一台S1.-500/10变压器供电，能满足施工用电要求。三、施工用电配线选择本配电线路采用架空明敷设，变压器至总配箱套管暗埋采用BX-3240+2185,由每个总配电箱分出左右二个支路，一路施工用电线路，另一路为大型机械设备专用线路，5米杆主干线采
7、用架空设置。=562.78 AP总_277.80x1()3百UCOS一百X38OX0.75总配电箱进线电线查表选用BX-3240+2X185铜芯橡皮绝缘导线。为了安全起见选用BX型铜芯橡皮导线，按8路计算，现选择用电最大的一条碎输送泵专用主线路，按导线的允许电流选择计算：=141.8OA1402xK)3_70x。3tCOS338()0.75查表选用70mm2的BX型铜芯橡皮绝缘导线，该线持续允许的电流为285A141.80A,可满足要求。依此法同样可求出各专用线路的导线截面。第三节施工用电现场使用说明1、各配电箱应配锁，做到防雨、防尘、防潮，移动式配电箱下底与地面垂直距离为1.5MhO.6M,
8、固定式配电箱下底与地面距离为1.5Mh1.3Mo2、井架、搅拌机、水泵及木工和钢筋制作场、楼层室外等处的电箱为固定式，其余为移动式。3、楼层室外配电箱由地面配电箱引线穿钢管置于室外，引线入楼层内为移动式配电箱，室内移动式配电箱以小型电动机具使用为准。4、防雷接地、重复接地、工作接地均按规范制作和埋设。5、电气防火，根据施工现场需要，配置干粉灭火器30台。6、所有使用配电箱应注明箱号、管理人，配电箱使用要专人专责。7、做好雨季施工安全用电的保证措施。8、落实预防漏电的措施。第四章施工用电管理措施1、建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。2、建立技术交底
9、制度。向专业、各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。3、建立安全检测制度。从临时用电工程竣工开始，定期对临时用电工程进行检测，主要内容是：接地电阻值，漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。4、建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。5、建立工程拆除制度。建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥，并须规定拆除时间、人员、
10、程序、方法、注意事项和防护措施等。6、建立安全检查和评估制度。施工管理部门和企业要按照JGJ59-99建筑施工安全检查评分标准定期对现场用电安全情况进行检查评估。7、建立安全用电责任制，对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人，并辅以必要的奖惩。8、建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训I,凡上岗人员必须持有劳动部门核发的上岗证书，严禁无证上岗。第五章施工用电安全技术措施第一节施工用电安全技术措施一、施工用电的搭设要求（一）外电防护要求,在建工程不得在外高压线路下方施工,且不得在其下方搭作业栅，建生活设施以及堆放杂物。在建工程（含脚手架
