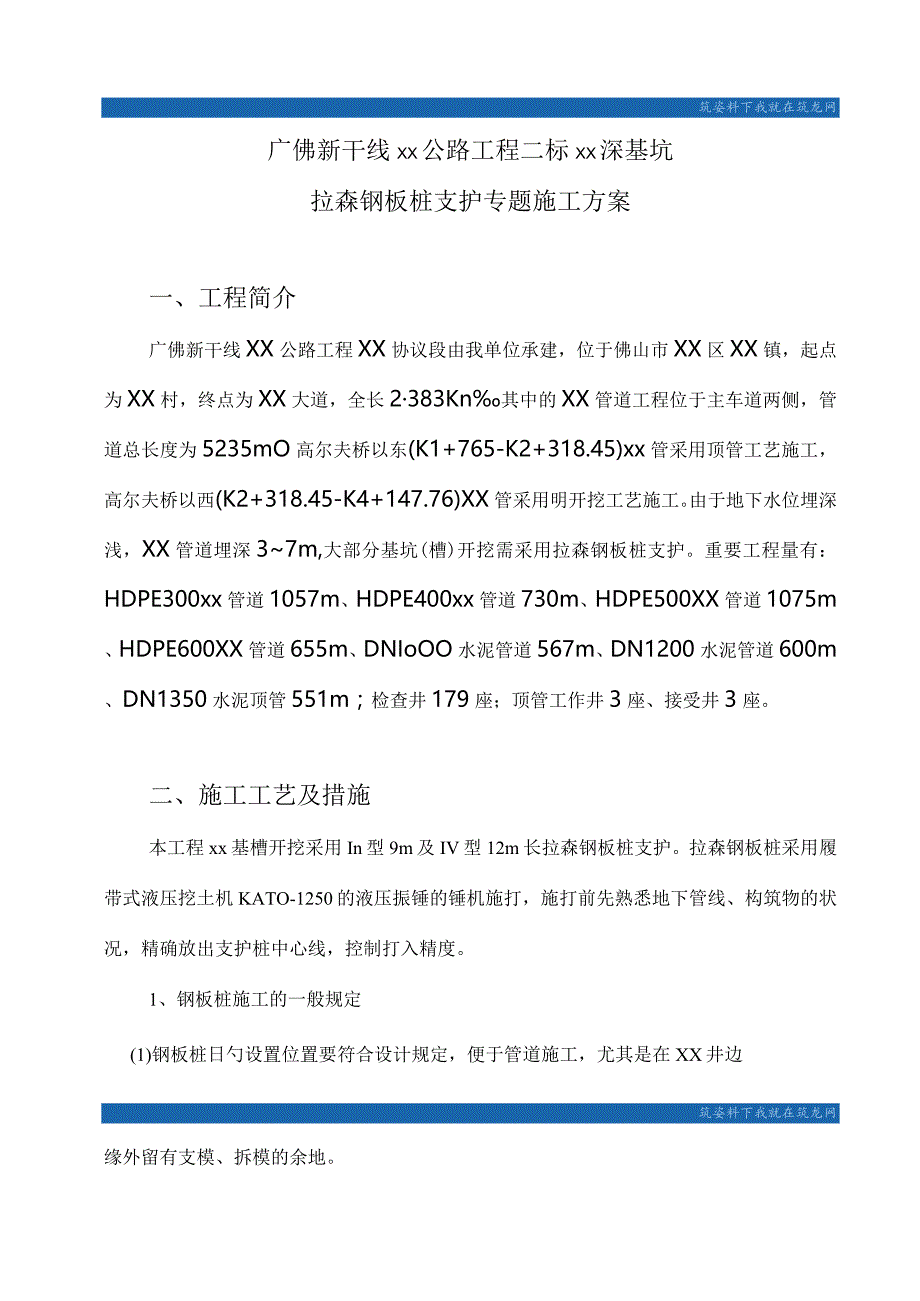

1、建筑誉料下载就在筑龙网广佛新干线XX公路工程第XX协议段XX深基坑支护专题施工方案XX开发股份有限企业XX年XX月XX日筑姿料下我就在筑龙网广佛新干线XX公路工程二标XX深基坑拉森钢板桩支护专题施工方案一、工程简介广佛新干线XX公路工程XX协议段由我单位承建，位于佛山市XX区XX镇，起点为XX村，终点为XX大道，全长2383Kn其中的XX管道工程位于主车道两侧，管道总长度为5235mO高尔夫桥以东(K1+765-K2+318.45)xx管采用顶管工艺施工，高尔夫桥以西(K2+318.45-K4+147.76)XX管采用明开挖工艺施工。由于地下水位埋深浅，XX管道埋深37m,大部分基坑(槽)开挖

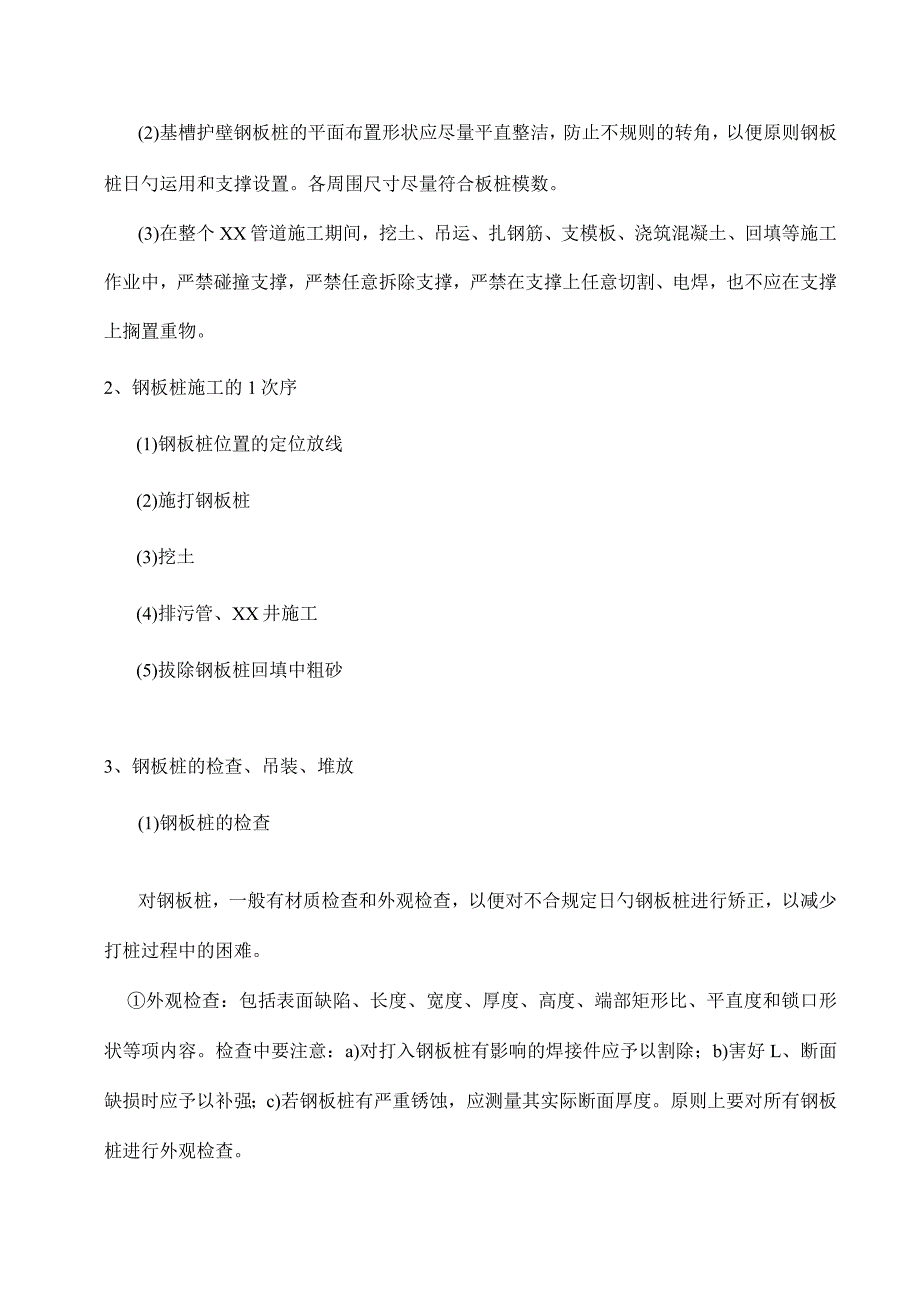

2、需采用拉森钢板桩支护。重要工程量有：HDPE300xx管道1057m、HDPE400xx管道730m、HDPE500XX管道1075m、HDPE600XX管道655m、DNIoOO水泥管道567m、DN1200水泥管道600m、DN1350水泥顶管551m；检查井179座；顶管工作井3座、接受井3座。二、施工工艺及措施本工程xx基槽开挖采用In型9m及IV型12m长拉森钢板桩支护。拉森钢板桩采用履带式液压挖土机KATO-1250的液压振锤的锤机施打，施打前先熟悉地下管线、构筑物的状况，精确放出支护桩中心线，控制打入精度。1、钢板桩施工的一般规定(1)钢板桩日勺设置位置要符合设计规定，便于管道施
3、工，尤其是在XX井边筑姿料下我就在筑龙网缘外留有支模、拆模的余地。(2)基槽护壁钢板桩的平面布置形状应尽量平直整洁，防止不规则的转角，以便原则钢板桩日勺运用和支撑设置。各周围尺寸尽量符合板桩模数。(3)在整个XX管道施工期间，挖土、吊运、扎钢筋、支模板、浇筑混凝土、回填等施工作业中，严禁碰撞支撑，严禁任意拆除支撑，严禁在支撑上任意切割、电焊，也不应在支撑上搁置重物。2、钢板桩施工的1次序(1)钢板桩位置的定位放线(2)施打钢板桩(3)挖土(4)排污管、XX井施工(5)拔除钢板桩回填中粗砂3、钢板桩的检查、吊装、堆放(1)钢板桩的检查对钢板桩，一般有材质检查和外观检查，以便对不合规定日勺钢板桩进
4、行矫正，以减少打桩过程中的困难。外观检查：包括表面缺陷、长度、宽度、厚度、高度、端部矩形比、平直度和锁口形状等项内容。检查中要注意：a)对打入钢板桩有影响的焊接件应予以割除；b)害好L、断面缺损时应予以补强；c)若钢板桩有严重锈蚀，应测量其实际断面厚度。原则上要对所有钢板桩进行外观检查。筑姿料下我就在筑龙网材质检查：对钢板桩母材的化学成分及机械性能进行全面试验。包括钢材日勺化学成分分析，构件日勺拉伸、弯曲试验，锁口强度试验和延伸率试验等项内容。每一种规格的钢板桩至少进行一种拉伸、弯曲试验。每20-5Ot重的钢板桩应进行两个试件试验。(2)钢板桩吊运装卸钢板桩宜采用两点吊。吊运时，每次起吊的钢板
5、桩根数不适宜过多，并应注意保护锁口免受损伤。吊运方式有成捆起吊和单根起吊。成捆起吊一般采用钢索捆扎，而单根吊运常用专用的吊具。(3)钢板桩堆放：钢板桩堆放日勺地点，要选择在不会因压重而发生较大沉陷变形的平坦而结实的场地上，并便于运往打桩施工现场。堆放时应注意：堆放的次序、位置、方向和平面布置等应考虑到后来时施工以便；钢板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌阐明；钢板桩应分层堆放，每层堆放数量一般不超过5根，各层间要垫枕木，垫木间距一般为3-4米，且上、下层垫木应在同一垂直线上，堆放的总高度不适宜超过2米。4、钢板桩施打拉森钢板桩施工关系到施工止水和安全，是本工程施工最关键的工序之
6、一,在施工中要注意如下施工有关规定：(1)全线采用In型9.0米及IV型12m长密扣拉森钢板桩。拉森钢板桩采用履带式挖土机(带震动锤机)施打。(2)打桩前，对钢板桩逐根检查，剔除连接锁口锈蚀、变形严重的钢板桩,I筑姿料下载就在筑龙网不合格者待修整后才可使用。（3）打桩前，在钢板桩日勺锁口内涂油脂，以以便打入拔出。（4）在插打过程中随时测量监控每块桩的斜度不超过2%,当偏斜过大不能用拉齐措施调正时，拔起重打。施工中应根据详细状况变化施打次序，采用一种或多种施打次序，逐渐将板桩打至设计标高。钢板桩打设公差原则项目容许公差板桩轴线偏差10Cm桩顶标ri.10Cm板桩垂直度土2%（5）密扣且保证开挖后
7、入土不不不小于2米，保证钢板桩顺利合拢；尤其是工作井的四个角要使用转角钢板桩，若没有此类钢板桩，则用旧轮胎或烂布塞缝等辅助措施密封。（6）打入桩后，及时进行桩体的闭水性检查，对漏水处进行焊接修补，每天派专人进行检查桩体。（7）内支撑架设通过计算拉森钢板桩支护可采用12道内支撑。5、挖土土方开挖应分段持续施工，开挖至板桩顶如下1.5米处，进行第1道支撑施工，开挖至板桩顶如下3.5米处，进行第2道支撑施工。围囹制做安装：围囹及支撑根据不一样的开挖深度按设计规定设置，根据设计位置在钢板桩内壁上焊围囹托架，然后吊装H型钢围，U售-k出涯却如因本工程XX管道开挖区为粘土，井点降水效果差，一般采用集水井集
8、水潜水泵排水法，排除基槽渗水，保持基坑内无积水，减小土侧压力对扣板桩影响，便于XX管道施工。基坑周围（约一倍桩长）范围内尽量防止堆载。开挖过程中注意支护体系的变形观测。基坑内作业时，有专职安全员负责。在基坑开挖过程中需要注意的问题：由于本工程在地下水位很高，钢板桩的垂直度及搭接十分重要，当钢板桩未贴靠在围囹上部分，需作加垫处理，使钢板桩的压力传到围囹及支撑上，支撑的材料、制作、焊接必须严格按图施工。另一方面是挖土和支撑的架设施工过程必须紧密配合，挖土过程要保证安全的前提下，迅速为支撑施工发明工作面，支撑构造必须能较快地产生整体刚度或预紧力，两者配合就能很好地运用软土施工中的时空效应，有效地控制
9、围护体系在受力后的变形。施工中切不可超挖和不及时施加支撑，土方施工规定分层均匀高效，以使支护构造处在正常的受力状态。斗箜相对6、钢板桩的拔除基槽回填压实后，尽早拔除钢板桩，加紧扣板桩周转速度。拔桩后立即用中粗砂将桩孔灌实。(1)拔桩措施本工程拔桩采用振动锤拔桩：运用振动锤产生的强迫振动，扰动土质，破坏钢板桩周围土的粘聚力以克服拔桩阻力，依托附加起吊力的作用将桩拔除。(2)拔桩时应注意事项拔桩起点和次序：对封闭式钢板桩墙，拔桩起点应离开角桩5根以上。可根据沉桩时的状况确定拔桩起点，必要时也可用跳拔的措施。拔桩的次序最佳与打桩时相反。振打与振拔：拔桩时，可先用振动锤将板桩锁口振活以减小土日勺粘附，
10、然后边振边拔。为及时回填拔桩后的土孔，当把板桩拔至比基础底板略高时暂停引拔，用振动锤振动几分钟，尽量让土孔填实一部分。对引拔阻力较大的钢板桩，采用间歇振动的措施，每次振动15min,振动锤持续不超过L5ho7、钢板桩土孔处理对拔桩后留下的桩孔，及时采用中粗砂灌入密实。三、安全施工措施筑姿料下我就在筑龙网1、基坑顶周围设置持续封闭的!安全护栏，防止人员坠落。2、靠近基坑边日勺B1B4栋东面排栅增长多一道卸荷措施。3、开挖前，先进行围楝施工，做好支撑后才能开挖至设计深度。4、为切实保证施工人员安全，树立“安全第一，防止为主”的思想，根据国家建设部颁发的安全检查评分原则制定详细措施。5、建立安全保证
11、体系，除企业已经有时机构外，工地设置安全管理机构，工程项目设置安全小组、班组设安全员，形成一种健全的安全保证体系，工地日勺安全管理机构负责工地平常的安全工作，定期组织安全检查，对不符合规定的要及时发出整改告知，指导工程项目部和班组安全员日勺工作，对违章作业者进行批评教育和惩罚。6、优化安全技术组织措施，包括以改善施工劳动条件，防止伤亡事故和职业病为目的的一切技术措施，如积极改善施工工艺和操作措施，改善劳动条件,减轻劳动强度，消除危险原因，机械设备应设有安全装置。7、机械操作人员必须持证上岗，多种作业人员应配带对应的安全防护用品及劳保用品，严禁操作人员违章作业，管理人员违章指挥。8、施工中所有机
12、械、电器设备必须到达国家安全防护原则，自制设备、设施应通过安全检查，一切设备应通过工前性能检查合格后方可使用，并由专人负责，严格执行交接班制度，并按规定定期检查保养。9、凡进入现场的!一切人员，均要戴安全帽，对的!使用“三宝”。要配合企业安全月检工作，工程项目部要实行周检，项目点要日检，施工中应抽检，及时消除安全隐患。筑姿料下我就在筑龙网10、严格执行各项安全操作规程，施工前要进行安全交底，每月定期进行安全教育，加强工人的安全意识教育。11、在重要入口处挂醒目的安全防火宣传语牌。12、现场施工用高下压设备及线路，严禁电线随地走，所有电掣应有门、有锁，有危险标志。严格执行施工现场临时用电安全技术
13、规范的规定，现场采用“三相五线”制供电，执行“一机一闸一漏电保护开关”制度。所有电器设备及金属构架均应按规定设置可靠日勺接零及接地保护，施工现场所有用电设备，必须按规定设置漏电保护装置，要定期检查，发现问题及时处理。13、加强安全教育和监督，坚持常常性的安全交底制度，提高施工人员的安全生产意识，及时消除事故隐患。14、在施工过程中，对地面沉降、支护位要定期观测测试，加强对支护的监控。15、所有施工人员均应掌握安全用电基本知识和设备性能，用电人员各自保护好自用设备的负荷、地线和开关箱，发现问题及时找电工处理，严禁非专业电气操作人员乱动电器设备。16、配电系统分级配电，本电箱、开关箱外观必须完整、
14、牢固，防雨防尘。17、多机作业用电必须分闸，严禁一闸多机和一闸多用，施工现场电缆、电线必须按规定架设，严禁拖地和乱拉乱搭。18、多种机械要有专人负责维修、保养，并常常对机械运行的关键部位进行检查。19、使用机械时，操作员要亲密注意机上日勺仪器、仪表、指针与否超过安全范围，机体与否有异常振动及发出异响，出现问题应进行停电关机处理，不得擅离职守，隐瞒不报。20、设备基础必须平稳、牢固，基本的锚固、支撑措施必须齐全，不得使用临时支撑，高大机械在多风季节前设缆风绳。四、拉森扣板桩受力验算：因本工程XX施工区地质状况复杂，且无明显变化界线。为保证施工安全,选用有代表性的地质断面分别计算荷载，取最不利荷载
