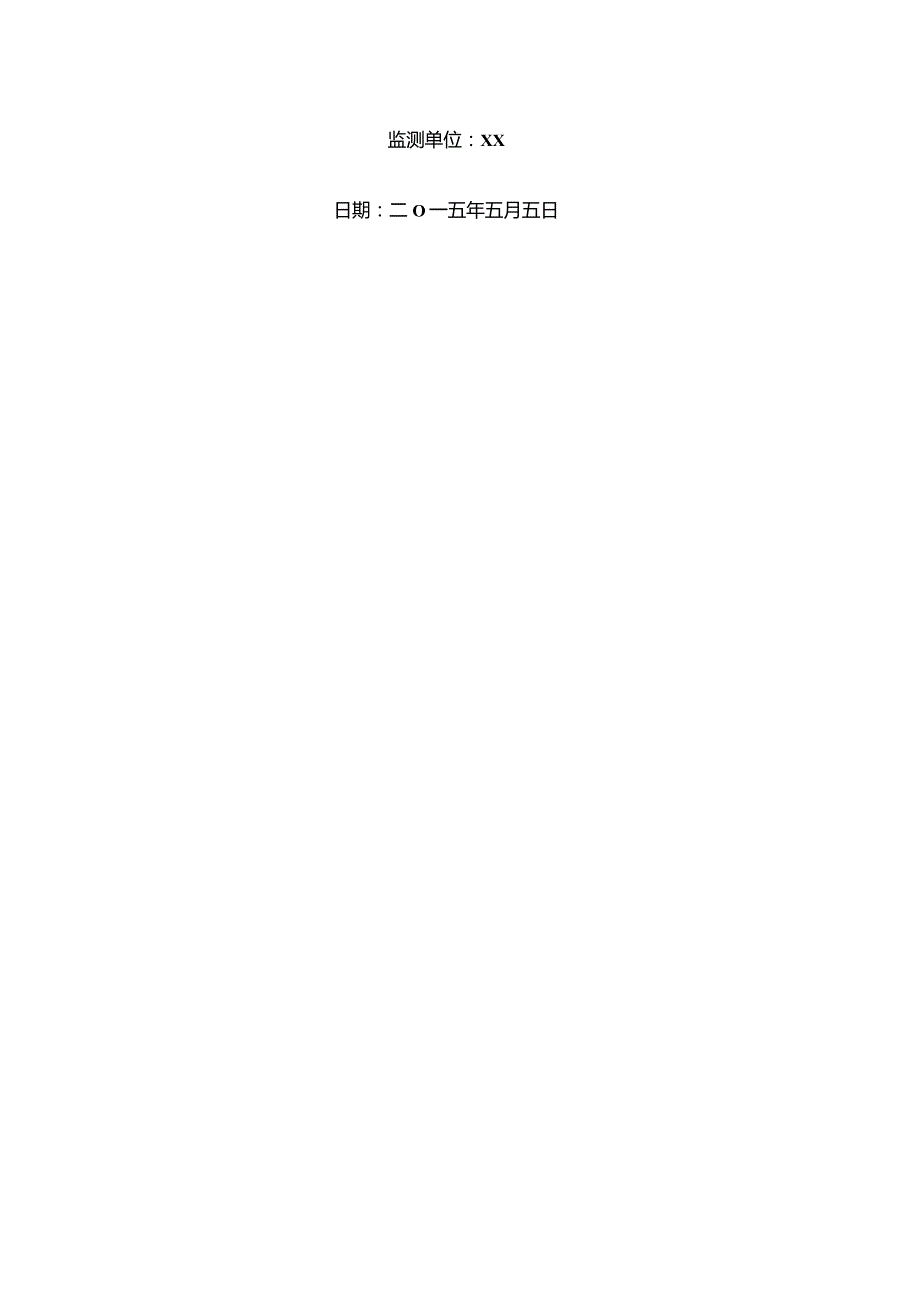

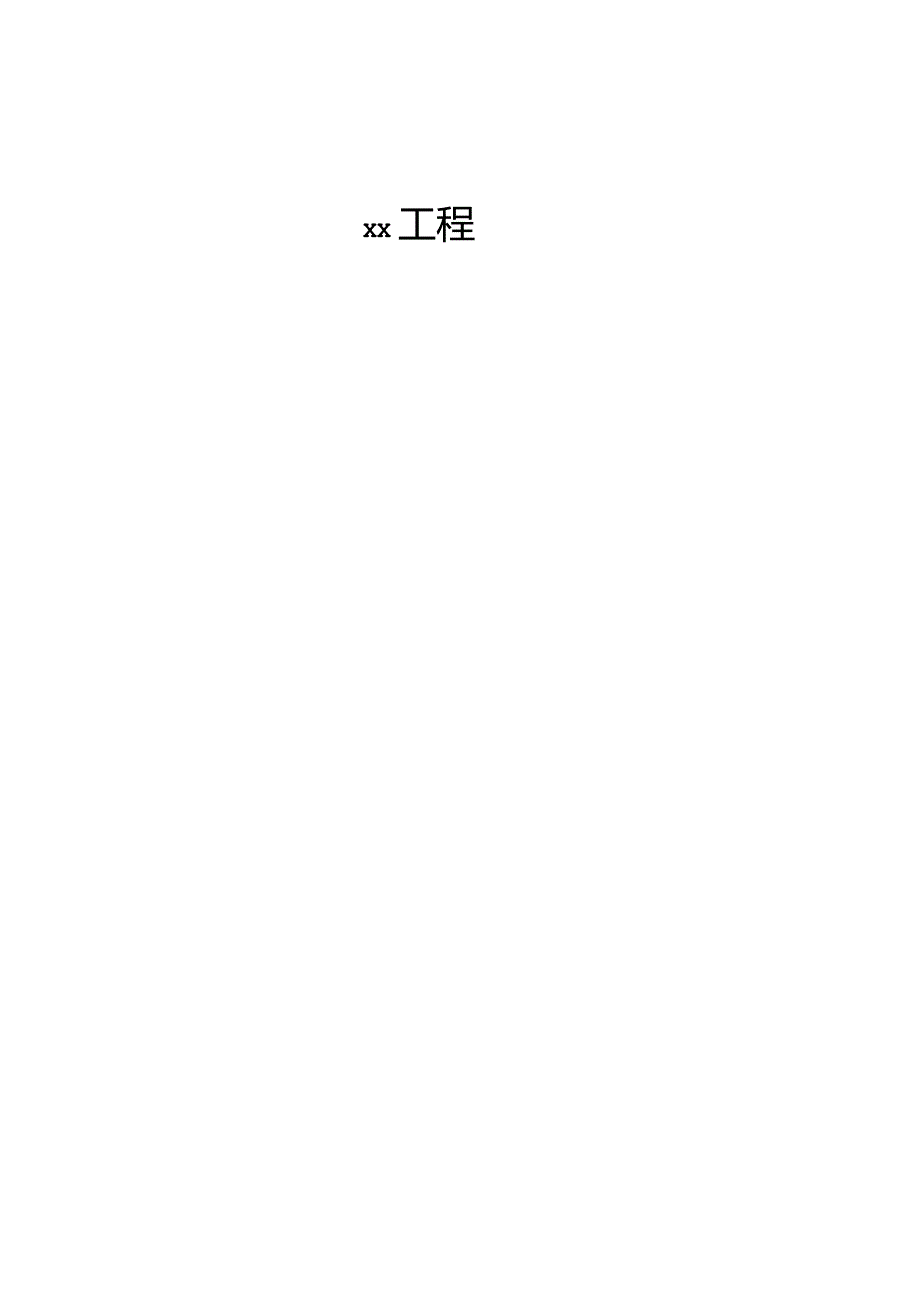

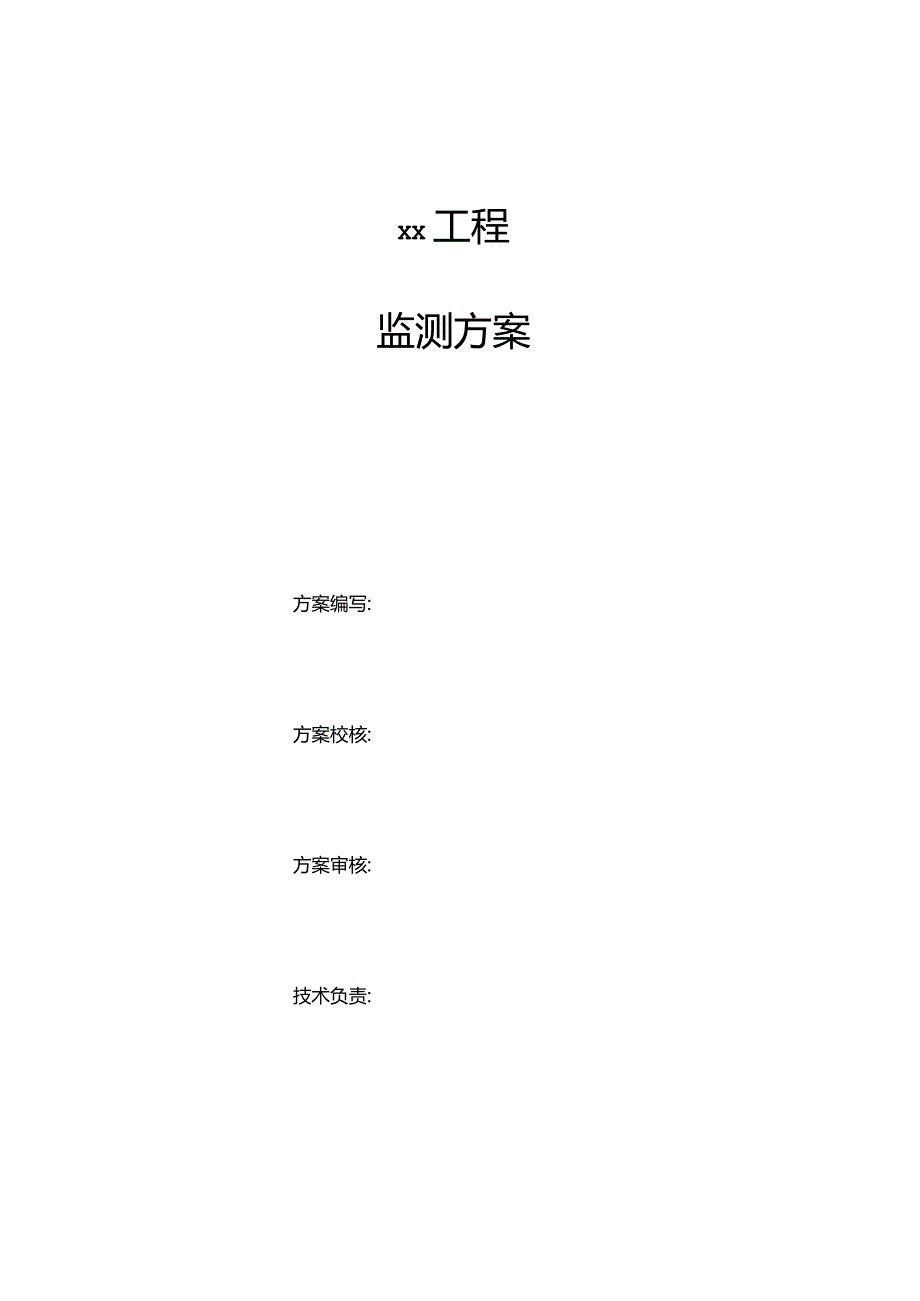

1、XX工程XX工程监测方案方案编写:方案校核:方案审核:技术负责:监测单位：XX日期：二O一五年五月五日第一章工程概况11.1 工程简述11.2 工程设计概况1第二章基坑监测目的及内容22.1 监测目的22.2 监测检测依据22.3 基坑监测项目3第三章监测点布置63.1 周边环境监测63.2 支撑结构体系监测9第四章监测方法及精度要求174.1 一般规定174.2 水平位移监测184.3 竖向位移监测214.4 深层水平位移（测斜）监测214.5 支护结构内力监测234.6 地下水位监测244.7 现场目视巡视24第五章监测频率及报警265.1 监测频率265.2 报警指标26第六章数据处理及
2、信息反馈306.1 一般规定306.2 当日报表31第七章监测仪器设备和材料337.1 主要监测仪器类型及性能指标337.2 仪器设备的检验337.3 仪器设备现场检验33第八章监测工作组织机构348.1 施工现场组织机构348.2 项目部有关人员及部门的岗位职责34第九章监测工作保障措施389.1 协调配合的具体保障措施389.2 技术保证措施399.3 安全与文明生产保证措施42附录1：X监测点布置图附录2：X监测点布置图规他图集精品资料名家找I.作XMi eT人和你样饵景离乡工作！ 总有群人和你样找不到也要的资料第一章工程概况1.1 工程简述O1.2 工程设计概况第二章基坑监测目的及内容
3、2.1监测目的在基坑施工过程中，为了全面了解地层、地下水、围护结构和支撑体系的变形状态，以及由于施工对周边既有建筑物和管线产生的影响，必须进行精确的监控量测。技术人员现场采集数据，并整理和分析，为基坑施工和设计提供依据，保证工程安全进行。(1)通过将监测数据与预测值作比较，判断上一步施工工艺和施工参数是否符合或达到预期要求，同时实现对下一步的施工工艺、施工进度控制，为信息化施工提供数据支持；(2)通过监测围护体系的变形和受力情况，了解其变化规律，使整个基坑在开挖期间始终处于安全运营状态；(3)通过监测基坑内外水位变化，控制基坑工程施工降水对周围地下水位下降的影响范围和程度；(4)通过监测桩外土
4、压力，可以进行土体有效应力分析，作为土体稳定计算的依据；(5)通过日常巡视及早发现基坑止水帷幕的渗漏问题，并提请施工单位进行及时、有效的堵漏准备工作，防止施工中发生大面积涌砂现象；(6)将现场监测结果回馈设计单位，使设计能根据现场工况发展，进一步优化方案，达到优质安全、经济合理、施工快捷的目的；(7)通过跟踪监测，保障基坑始终处于安全运行的状态。2.2 监测检测依据(1)建筑基坑工程监测技术规范(GB50497-2009)(2) XX地方标准(3)工程测量规范(GB50026-2007)(4)建筑基坑支护技术规程(JGJl20-2012)(5)城市测量规范(CJJ8-99)(6)岩土工程勘察规
5、范(GB50021-2001)(7)建筑地基基础设计规范(GBJ50007-2002)(8xx监测图纸2.3 基坑监测项目监测项目应根据基坑工程重要性等级、环境保护要求、场地特点、基坑支护形式、施工工艺等因素综合确定，应采用仪器观测为主与巡视检查相结合的方法。根据建筑基坑工程监测技术规范(GB50497-2009)、xx地方标准、xx设计图纸,监测时段为围护体施工开始直至地下结构施工结束后为止，本工程的监测项目如下表所示。基坑监测项目序号监测项目监测仪器或手段基坑重要性等级精度要求(mm)一级二级.:勿I地层及支护情况观察现场观测及地质描述2围护桩及边坡顶水平位移全站仪见规范3围护桩及边坡顶垂
6、直位移精密水准仪见规范4围护桩深层水平位移测斜仪0.25mmm5土体深层水平位测斜仪0.25mmm移6支护体系观测/7围护桩内力应力计或应变计0.5%FS8钢筋混凝土支撑轴力应力计或应变计0.5%FS9钢支撑轴力轴力计0.5%FS10立柱竖向位移精密水准仪见规范11地表竖向位移精密水准仪见规范12邻近建（构）筑物水平位移全站仪1.5mm13邻近建（构）筑物竖向位移精密水准仪见规范14邻近建（构）筑物裂缝千分尺或卡尺宽度0.1mm15邻近建（构）筑物倾斜激光铅直仪0.1mm16邻近地下管线水平位移全站仪1.5mm17邻近地下管线竖向位移精密水准仪见规范18围护体系裂缝千分尺宽度0.1mm19地表
7、裂缝千分尺宽度0.1mm20基坑内地下水位水位计IOmm备注：必测项目；一选测项目。第三章监测点布置3.1周边环境监测3.1.1 基准点布设基准点需设置在位移和变形影响范围以外、位置稳定、易于保护的区域。工作基准点应布置在相对稳定和方便使用的位置。为提高精度，可采用强制对中观测墩基准点。如图3-1所示。图3-1基准点标志示意图3.1.2 围护桩水平位移和竖向位移(1)监测点布设时间和布设位置根据建筑基坑工程监测技术规范(GB50497-2009)、XX设计图纸，结合开挖施工进度，待冠梁浇注完毕后在相应的位置处布设监测点。(2)布设原则XX隧道长355m,布设34个水平及竖向位移监测点，编号为Z
8、SPlZSP34、ZCJlZCJ34,间距约为20m,围护桩桩顶的沉降观测点和水平位移观测点为同一点。布置图详见附录。(3)布设方法在围护桩桩顶埋入（或打入）十字观测标作为观测点，将测点引出自然地面,观测点与混凝土体间不应有松动。3.1.3 深层水平位移监测深层水平位移的布置如下：（1）围护桩周围土体深层位移在XX道基坑两侧周边布设16个深层水平位移点，编号为CX1CX16,间距为40米。测斜管长度与桩长保持一致。1）组合安装倾斜管，一次以二支为限，组合过程中应固定所有接头，底部用管帽完全封实，图3-2为测斜管接头连接示意图，图3-3为测斜管安装示意图，图3-4为测斜管铺设前的检查。测斜管连接
9、时应保证上、下管段的导槽相互对准、顺畅，各段接头及管底应保证密封。测斜管埋设时应保持竖直，防止上浮、断裂、扭转；测斜管导槽的方向应与所需测量的位移方向保持一致。图3-2测斜管连接处卡槽图3-3测斜管的安装图3-4测斜管铺设前的检查2）在基坑冠梁施工前，用钻机在维护桩周边土体中打设与围护桩高度相同的钻孔，预埋测斜管。安装测斜管时，管内导槽必须对准基坑方向，测斜管高出冠梁顶面150Cm200cm0如图3-5所示。图3-5围护桩深层土体水平位移监测点示意图（2）围护桩内深层水平位移围护桩钢筋笼绑扎完成后，利用。8铁丝将测斜管绑扎在钢筋笼内侧，与钢筋笼竖向保持一致。为减小浮力，在进行下管时，可边下管边
10、向管内充清水，直到放至正确位置。充填清水量应适中，防止测斜管下沉过快而掉入孔内，禁止使用污水，防止造成测斜管道堵塞。测斜管就位后，需将管内充填满清水，减少泥浆进入管内形成沉淀。图3-6为围护桩内测斜管绑扎的位置图，图37为测斜管方向图。基坑开挖线z图3-6基坑开挖线3.2支撑结构体系监测3.2.1 支护梁轴力监测（一）埋设时间,则斜管筋国护桩围护桩内测斜管绑扎的位置A*（参考方向）测斜管A-图3-7测斜管安置方向围护桩钢筋笼主钢筋绑扎时，钢筋计按照点位布置图用套筒与主筋相连。钢筋混凝土支撑内钢筋计需使用套筒与主筋连接。钢支撑轴力计应在安装钢支撑时一并进行安装，安装在钢支撑与两侧围护桩连接处。(
11、二)埋设原则根据建筑基坑工程监测技术规范(GB50497-2009)、湖北省地方标准深基坑工程技术规范(DB42/T159-2012)、XX系统土建工程施工图设计图纸，围护桩内钢筋计竖向间距为4米，横向水平间距为20米，每个围护桩上钢筋计数量根据围护桩长度来确定，在每个围护桩钢筋笼两侧安装钢筋计。钢筋混凝土支撑内钢筋计，每个支撑上面设置2个钢筋计，放置在混凝土支撑弯矩最大处。水平间距为20米。钢支撑轴力计横向水平间距为20米，钢筋计与轴力计布点位置如图3-8所示。图3-8钢筋计与轴力计布点位置通过在钢支撑内安装轴力计来测定其内力，间距20米确定，一个支撑内部布设2个轴力计，一端各个，共布置34
12、个监测点，每监测点安装1个测试元件，编号为(ZlZ20)钢筋混凝土支撑内钢筋计水平间距为20米，一个支撑安装2个钢筋计，布置在弯矩最大处，共计布设钢筋计20个。围护桩内钢筋计个数根据围护桩长度来进行确定。因此，布置里程如下：JCJYDKo+160JCJYDK0+315段，基坑等级为二级，围护桩长度为14.6米;JCJYDKO+315JCJYDK0+515段，基坑等级为一级，围护桩长度为16-18.71米；根据xx,XX建工程施工图设计图纸，竖向间距为35米，每根桩受压与受拉两侧各自安装3个钢筋计，两侧围护桩共计安装17*6*2（204个）钢筋计。根据以上计算方法,xx系统土建工程围护桩内共计布
13、设钢筋计为204个钢筋计,具体监测点布置图如附录1和附录2所示。（三）埋设方法（1）轴力计安装与埋设1）测量轴力计的初频，是否与出厂时的初频相符合（W20HZ）,不符时，需及时联系厂家进行校准。2）轴力计安装架（另购），安装架圆形钢筒上没有开槽的一端面与支撑的牛腿（活络头）上的钢板通过电焊焊接牢固，焊接时，钢支撑中心轴线与安装中心点需对齐。3）待冷却后，把轴力计推入焊好的安装架圆形钢筒内，并用圆形筒上的4个MlO螺丝把轴力计牢固地固定在安装架内，防止钢支撑安装的过程中轴力计滑落，如图3-9为钢支撑轴力计安装图。把轴力计的电缆妥善地绑在安装架的两翅内侧，确保在钢支撑在吊装过程中电缆不会被损伤。4）钢支撑吊装到位后，即安装架的另一端（空缺的那一端）与围护墙体上的钢板对接，轴力计与墙体钢板间宜增加一块尺寸为25OmmX250mmX25mm的钢板，防止钢支撑受力后轴力计陷入墙体内，造成测值不准等。5）在施加钢支撑预应力前，把轴力计的电缆引至方便正常测量处，并进行轴力计初频测量，记录在案。6）施加钢支撑预应力达设计标准后即可开始正常测量。7）变量的确定：本次支撑轴力测量值与上次同点号的支撑轴力测量值之差为本次变化量，与同点号初始支撑轴力值之差为累计变化量，并填写成果汇总表及绘制轴力变化曲线图。图3-9钢支撑轴力计安装图注意事项：1）钢支撑轴
