《混凝土结构材料混凝土.docx》由会员分享，可在线阅读，更多相关《混凝土结构材料混凝土.docx（4页珍藏版）》请在第壹文秘上搜索。

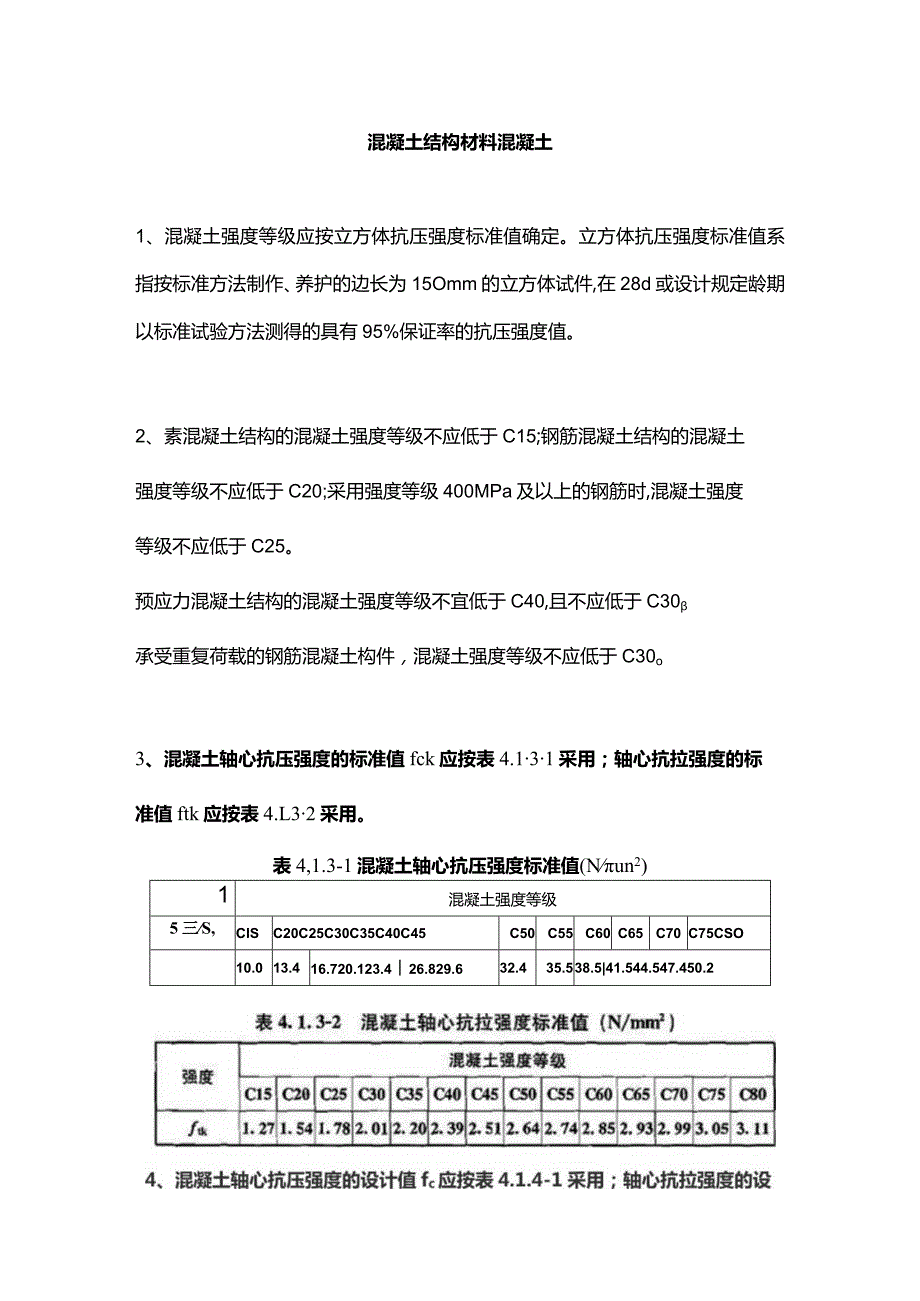

1、混凝土结构材料混凝土1、混凝土强度等级应按立方体抗压强度标准值确定。立方体抗压强度标准值系指按标准方法制作、养护的边长为15Omm的立方体试件,在28d或设计规定龄期以标准试验方法测得的具有95%保证率的抗压强度值。2、素混凝土结构的混凝土强度等级不应低于C15;钢筋混凝土结构的混凝土强度等级不应低于C20;采用强度等级400MPa及以上的钢筋时,混凝土强度等级不应低于C25。预应力混凝土结构的混凝土强度等级不宜低于C40,且不应低于C30承受重复荷载的钢筋混凝土构件，混凝土强度等级不应低于C30o3、混凝土轴心抗压强度的标准值fck应按表4.131采用；轴心抗拉强度的标准值ftk应按表4.L

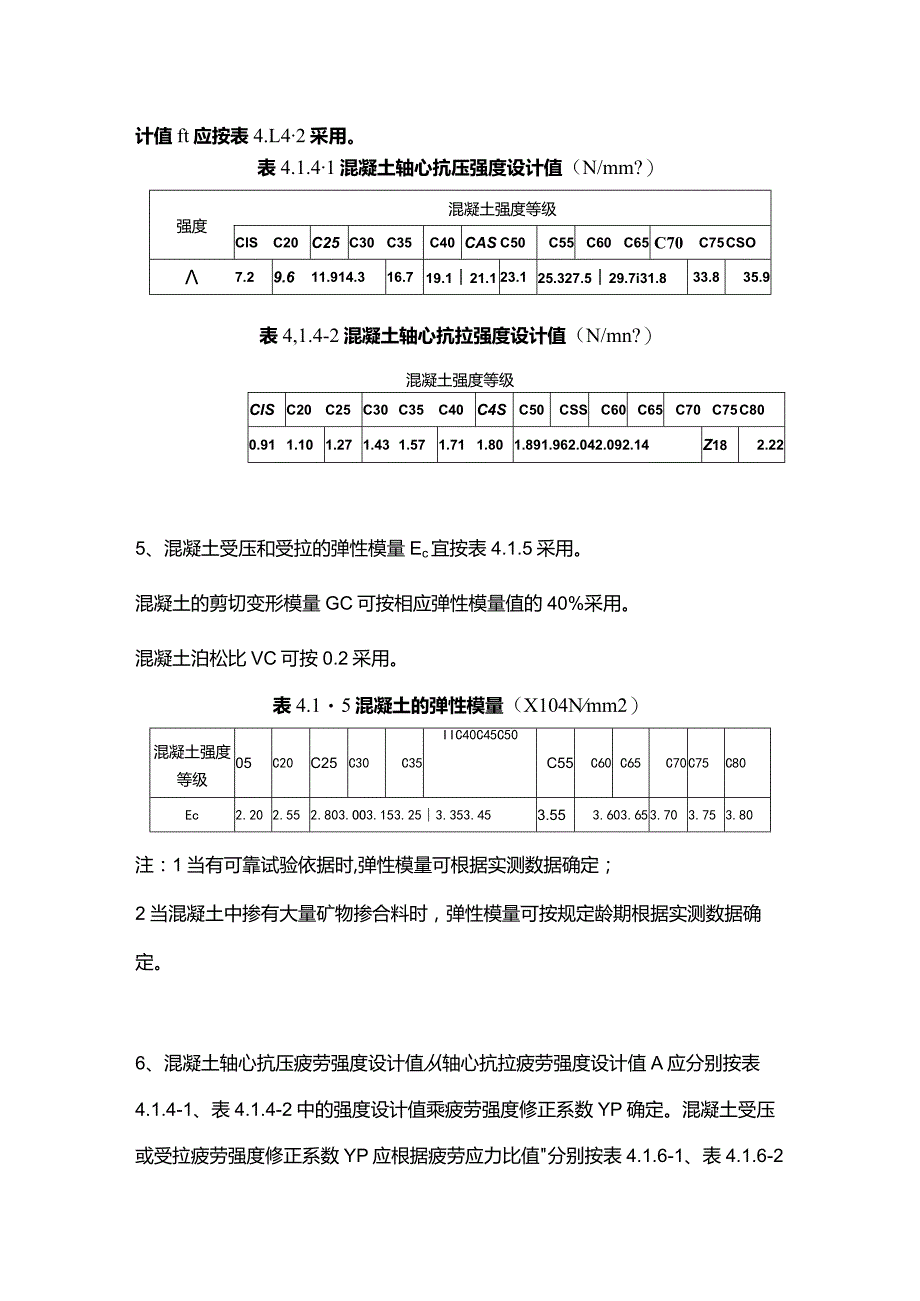

2、32采用。表4,1.3-1混凝土轴心抗压强度标准值(Nun2)1混凝土强度等级5三S,ClSC20C25C30C35C40C45C50C55C60C65C70C75CSO10.013.416.720.123.426.829.632.435.538.5|41.544.547.450.2计值ft应按表4.L42采用。表4.1.41混凝土轴心抗压强度设计值（N/mm?）强度混凝土强度等级ClSC20C25C30C35C40CASC50C55C60C65C70C75CSO7.29.611.914.316.719.121.123.125.327.529.7i31.833.835.9表4,1.4-2混凝土
3、轴心抗拉强度设计值（N/mn?）混凝土强度等级ClSC20C25C30C35C40C4SC50CSSC60C65C70C75C800.911.101.271.431.571.711.801.891.962.042.092.14Z182.225、混凝土受压和受拉的弹性模量Ec宜按表4.1.5采用。混凝土的剪切变形模量GC可按相应弹性模量值的40%采用。混凝土泊松比VC可按0.2采用。表4.15混凝土的弹性模量（X104Nmm2）混凝土强度等级05C20C25C30C35IIC40C45C50C55C60C65C70C75C80Ec2.202.552.803.OO3.153.253.353.453

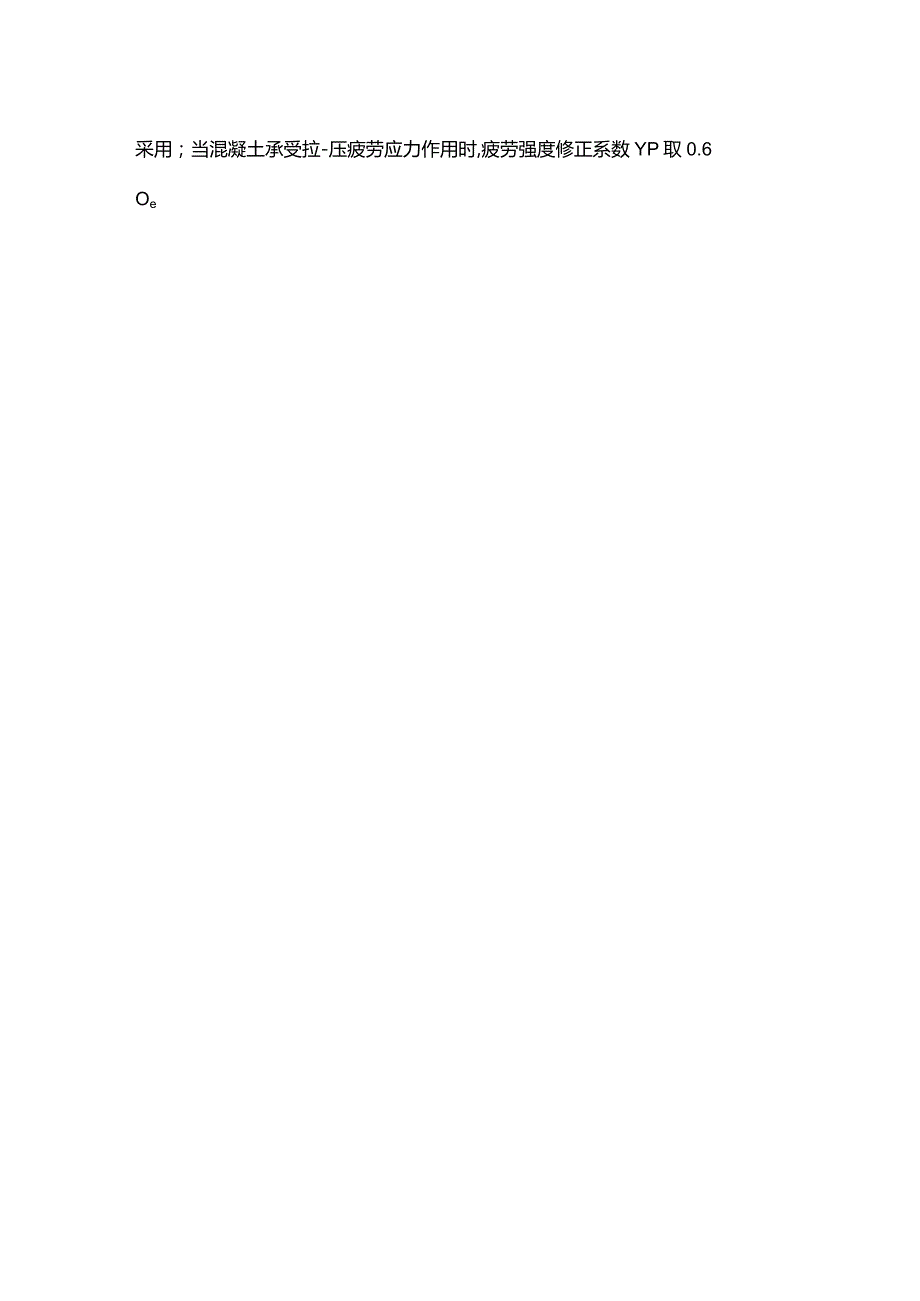

4、.553.603.653.703.753.80注：1当有可靠试验依据时,弹性模量可根据实测数据确定；2当混凝土中掺有大量矿物掺合料时，弹性模量可按规定龄期根据实测数据确定。6、混凝土轴心抗压疲劳强度设计值从轴心抗拉疲劳强度设计值A应分别按表4.1.4-1、表4.1.4-2中的强度设计值乘疲劳强度修正系数YP确定。混凝土受压或受拉疲劳强度修正系数YP应根据疲劳应力比值分别按表4.1.6-1、表4.1.6-2采用；当混凝土承受拉-压疲劳应力作用时,疲劳强度修正系数YP取0.6Oe疲劳应力比值化应按下列公式计算:式中：。二八/一构件疲劳验算时，截面同一纤维上混凝土的最小应力、最大应力。表4.1.64
5、混凝土受压疲劳强度修正系数”00.10.1d0.20.2&0.303X040440.540.50.680.740.800.860.931.004.1.6-2混凝土受拉疲劳强度修正系数4OVdvo.I0.ljJO2iO.2dV0.30.3X040.4/0.50.630.660.690.720.7405dV0.60.6X07O.7jJo8一%0.760.800.901.00注I直接承受疲劳荷栽的混凝土构件,当采用蒸汽养护时.养护温度不宜离于60七7、混凝土疲劳变形模量艮应按表4.L7采用。4.1.7混凝土的疲劳变形模量(X104Nmm2)强度等级C30C35C40C45CSOC55C60C65C70C75C80W1.301.401.501.551.601.651.701.75L801.851.908、当温度在OCIOooC范围内时,混凝土的热工参数可按下列规定取值:线膨胀系数c：l10-7oC;导热系数入：10.6kJ(mhoC);比热容c:0.96kJ(kgoC)o
