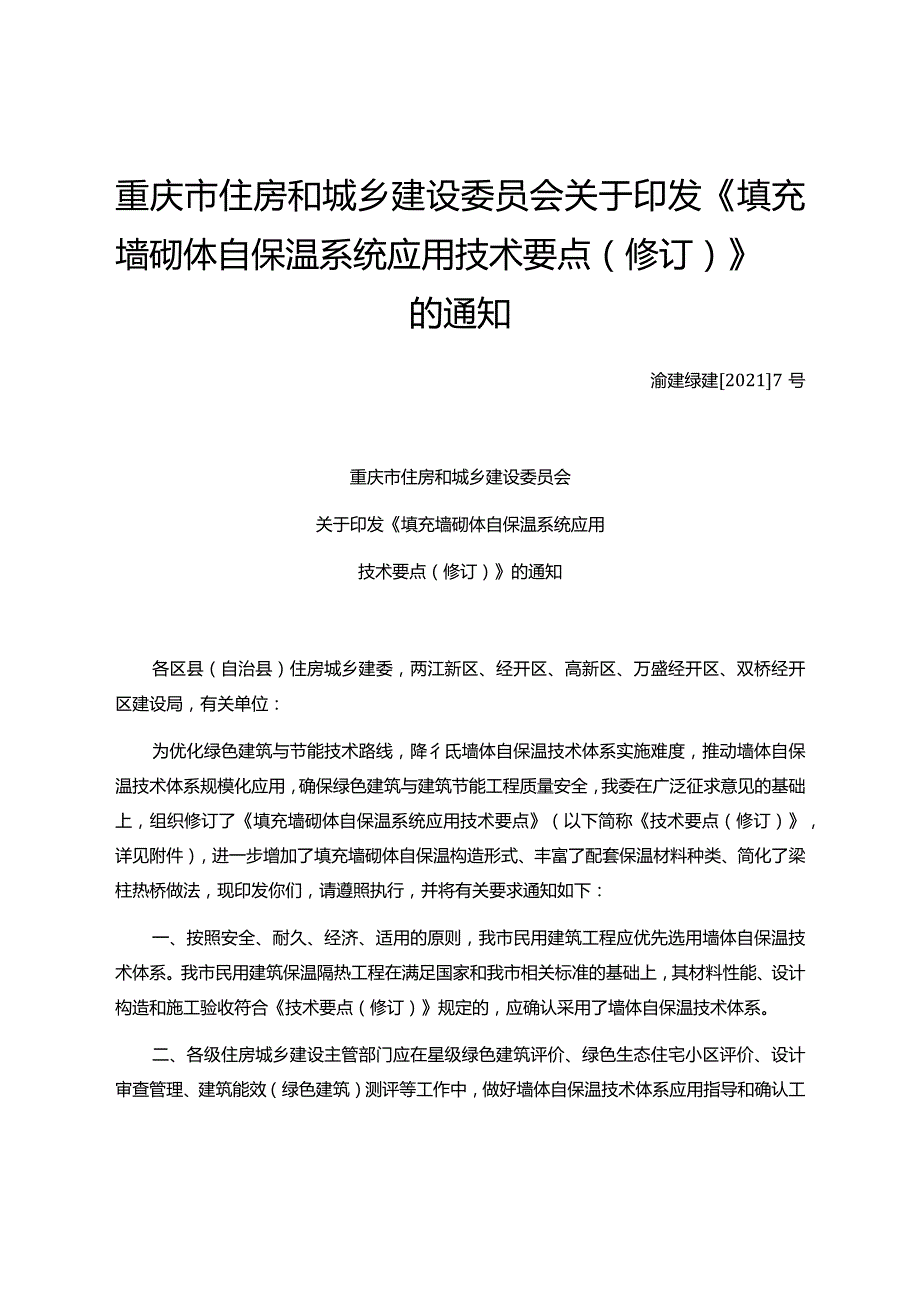

1、重庆市住房和城乡建设委员会关于印发填充墙砌体自保温系统应用技术要点（修订）的通知渝建绿建20217号重庆市住房和城乡建设委员会关于印发填充墙砌体自保温系统应用技术要点（修订）的通知各区县（自治县）住房城乡建委，两江新区、经开区、高新区、万盛经开区、双桥经开区建设局，有关单位：为优化绿色建筑与节能技术路线，降彳氐墙体自保温技术体系实施难度，推动墙体自保温技术体系规模化应用，确保绿色建筑与建筑节能工程质量安全，我委在广泛征求意见的基础上，组织修订了填充墙砌体自保温系统应用技术要点（以下简称技术要点（修订），详见附件），进一步增加了填充墙砌体自保温构造形式、丰富了配套保温材料种类、简化了梁柱热桥做法
2、，现印发你们，请遵照执行，并将有关要求通知如下：一、按照安全、耐久、经济、适用的原则，我市民用建筑工程应优先选用墙体自保温技术体系。我市民用建筑保温隔热工程在满足国家和我市相关标准的基础上，其材料性能、设计构造和施工验收符合技术要点（修订）规定的，应确认采用了墙体自保温技术体系。二、各级住房城乡建设主管部门应在星级绿色建筑评价、绿色生态住宅小区评价、设计审查管理、建筑能效（绿色建筑）测评等工作中，做好墙体自保温技术体系应用指导和确认工作，积极创造有利于墙体自保温技术体系推广应用的条件。同时，我委将组织专家加强对各区县（自治县）住房城乡建设主管部门的业务指导，支持墙体自保温技术体系规模化应用。三

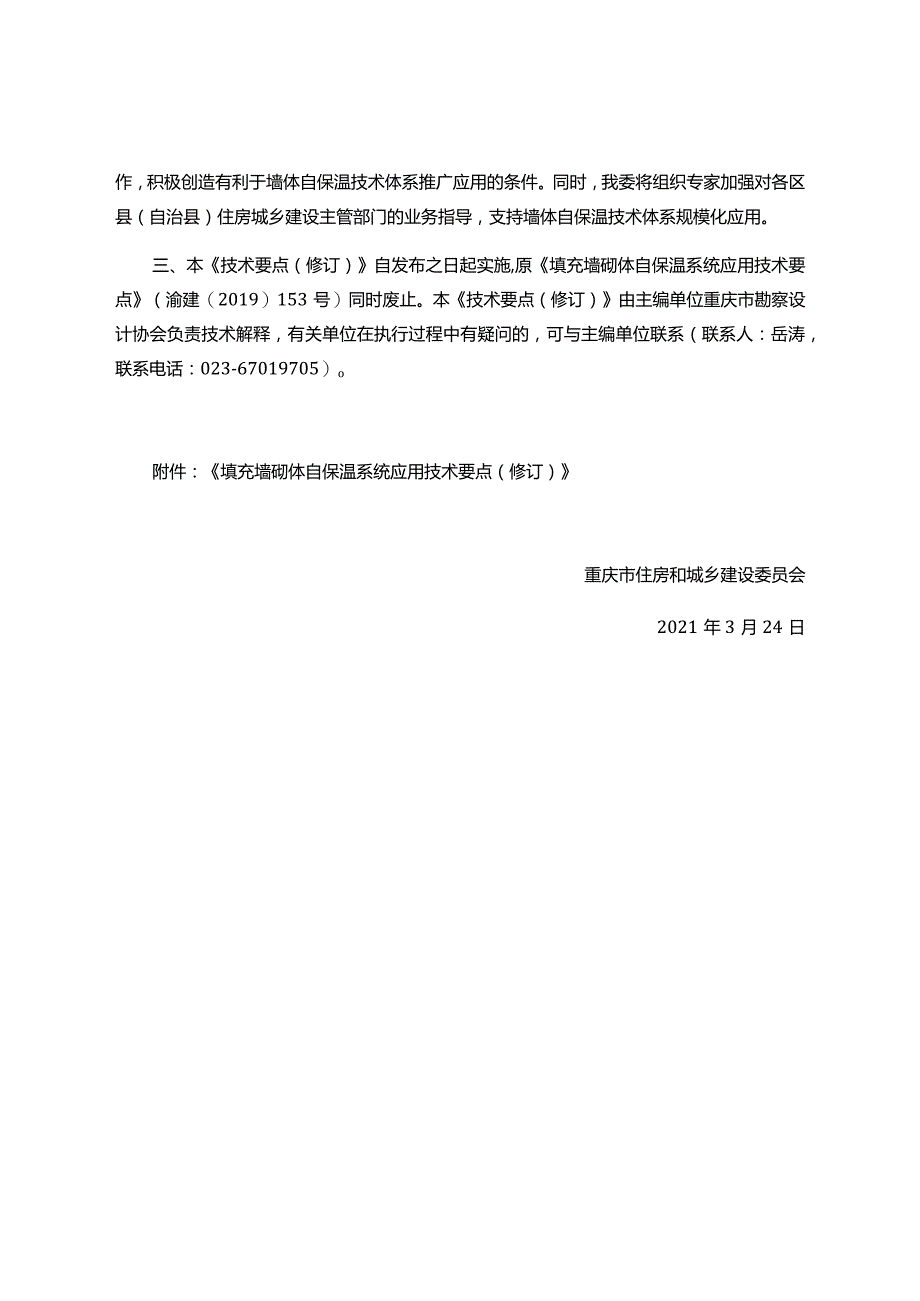

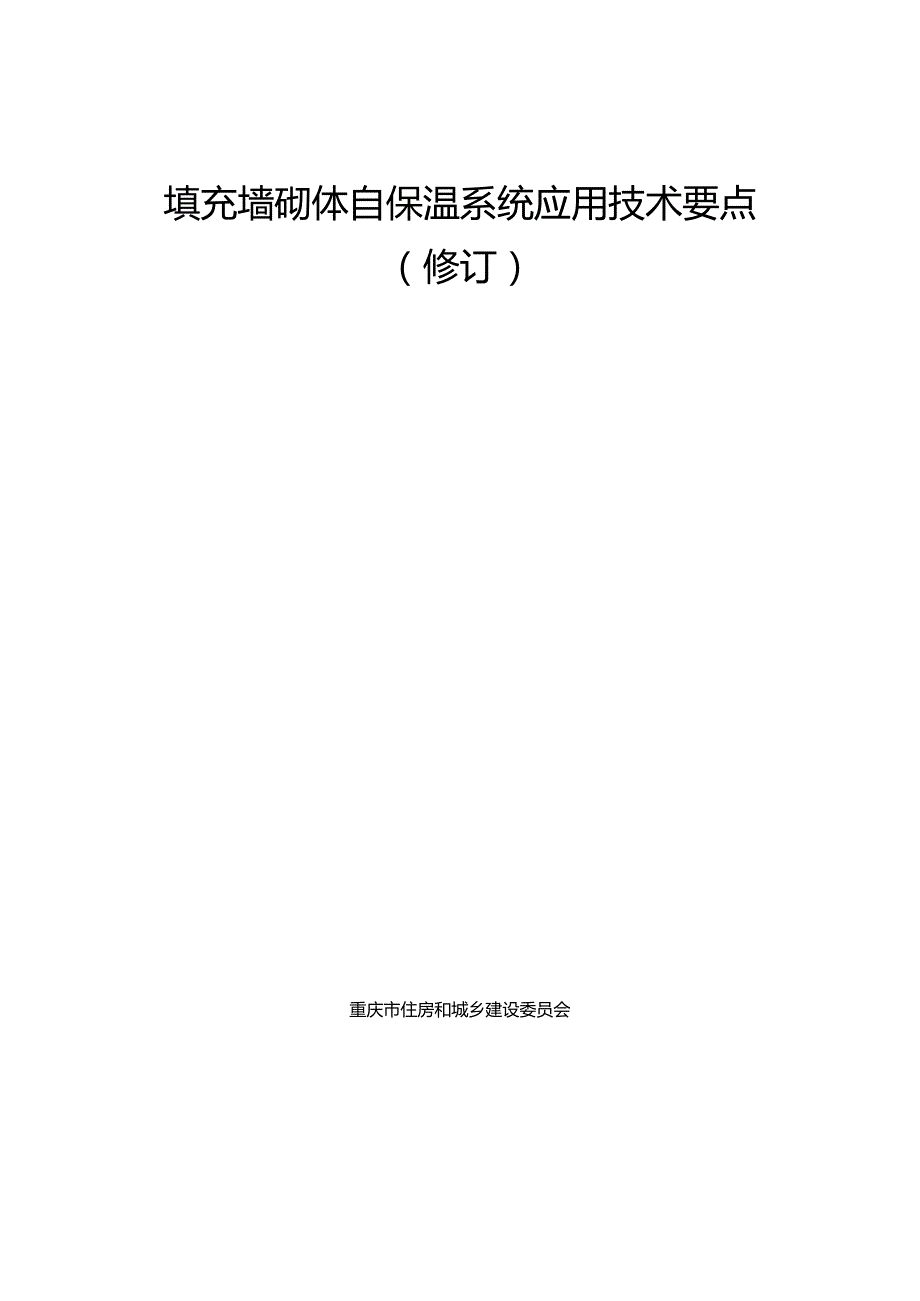

3、、本技术要点（修订）自发布之日起实施,原填充墙砌体自保温系统应用技术要点（渝建（2019）153号）同时废止。本技术要点（修订）由主编单位重庆市勘察设计协会负责技术解释，有关单位在执行过程中有疑问的，可与主编单位联系（联系人：岳涛，联系电话：023-67019705）o附件：填充墙砌体自保温系统应用技术要点（修订）重庆市住房和城乡建设委员会2021年3月24日填充墙砌体自保温系统应用技术要点（修订）重庆市住房和城乡建设委员会1J*贝12基本规定13材料24设计55施工156验收16LI为规范填充墙砌体自保温系统的工程应用，提高系统安全性和耐久性，做到技术先进、经济合理、确保质量，制定本技术要点
4、。1.2本技术要点适用于重庆市新建、扩建和改建民用建筑采用填充墙砌体自保温系统的建筑工程。1.3重庆市装配式建筑、申报高星级绿色建筑、绿色生态住宅（绿色建筑）小区以及建筑高度超过100米及以上的建筑工程项目，当外围护墙体采用全现浇施工工艺，墙体保温工程按本技术要点规定的热桥部位内置保温进行设计、施工及验收时，可认定该项目满足重庆市住房和城乡建设委员会关于进一步加强墙体自保温技术体系推广应用的通知（渝建（2018）502号）的相关要求。1.4填充墙砌体自保温工程的材料、设计、施工及验收，除应执行本技术要点的规定外，尚应符合国家和重庆市现行有关标准的规定。2基本规定1.1 本技术要点中填充墙砌体自
5、保温系统是指外围护墙体部位采用一定厚度的自保温砌块砌体，并辅以必要的热桥保温处理形成的墙体保温构造。热桥部位按保温设置位置，可分为外置保温和内置保温两种类型。1.2 建筑高度大于100m的建筑，填充墙砌体自保温系统热桥部位应采用内置保温构造；建筑高度不大于100nl的建筑，填充墙砌体自保温系统热桥部位可采用外置保温构造、内置保温构造、外置与内置组合保温构造。1.3 填充墙砌体自保温系统的饰面层宜选用轻质饰面材料。当选用面砖饰面时，应符合相关管理文件的规定。2. 4辅助砌块的材质、热工性能应与主规格砌块配套。3材料2.1 自保温砌块、热桥保温材料及配套材料的品种、规格及性能应符合相关技术标准和本
6、技术要点的规定。3. 2填充墙砌体应采用蒸压加气混凝土砌块、节能型烧结页岩空心砌块、复合保温砌块等自保温砌块，自保温砌块及砌体主要热工参数应符合表3.2的规定。表3.2自保温砌块及砌体主要热工参数类型干密度(kgm3)导热系数W/(mK)J蒸压加气混凝土砌块优等品（八）B05级5000.14B06级6000.16B07级7000.18合格品（B）B06级6250.16B07级7250.18节能型烧结页岩空心砌块砌体B型（薄壁型，孔排数211排，孔洞率250%）8009000.25H型（厚壁型,孔排数29排，孔洞率245%）809000.301000复合保温砌块砌体无机复合烧结页岩空心砌块（外壁
7、厚225mm；单侧通孔内填充厚度为40mm,密度等级为B03级及以下的泡沫混凝土）809000.26节能型混凝土复合小型空心砌块（外壁厚壁厚mm；孔排数23排;内嵌厚度不小于30mm的EPS板，EPS板燃烧性能氏级）809000.26Z型轻集料混凝土小型空腔填充砌块（外壁厚225mm；热流方向23排孔；填充孔满填EPS保温板，EPS板燃烧性能Bl级）801-9000.19烧结页岩复合挤塑板保温砌块（外壁厚225mm；热流方向27排孔,孔洞数228孔;填充孔满填XPS保温板，XPS板燃烧性能Bi级）8000.185混凝土复合保温小型空心砌块（外壁厚225mm；宽度方向23排孔；中排通孔填充厚度2
8、60三EPS保温板,EPS板燃烧性能Bl级）801-9000.22混凝土复合保温小型空心砌块（外壁厚225mm；宽度方向23排孔；双侧排通孔内填充厚度230mmXPS保温板，XPS板两侧复合铝膜，XPS板燃烧性能&级）801-9000.18烧结页岩复合保温空心砌块（外壁厚225mm；宽度方向210排孔；中排通孔填充厚度240mmEPS保温板，EPS板两侧复合铝膜，EPS板燃烧性能&级）801-9000.193.3热桥保温材料应采用保温块材或板材，其主要热工参数应符合表3.3的规定，且保温材料抗压强度应NO.3MPa,燃烧性能应为A级。表3.3热桥保温材料孑E要热工参数类型干密度（kgmi）导热
9、系数W/（mK）蒸压加气混凝土薄块优等口（八）B05级5000.14B06级6000.16合格品（B）B05级5250.14B06级6250.16增强型改性发泡水泥保温板（板材正反两面复合耐碱玻纤网格布）A型180（芯材）0.055B型250（芯材）0.070泡沫陶瓷保温板1800.0652300.080玻化微珠无机保温板（以玻化微珠为主要原材料，胶凝材料为水泥基非发泡）I型2500.07211型3000.078III型3500.087不燃型聚苯颗粒保温板（板材正反两面复合耐碱玻纤网格布）2502350（芯材）0.0803.4在本市区域内具备规模化生产能力但无热工性能指标取值依据的其他新型保温
10、块材或板材，在符合本技术要点第3.3条规定的条件下，应按照重庆市建筑材料热物理性能指标取值管理办法（试行）等相关规定进行论证后方可采用。4设计4.1 填充墙砌体自保温系统的设计文件中应有构造说明、节点构造大样、材料性能等技术要求。4.2 自保温砌块砌体、热桥保温材料用于填充墙砌体自保温工程时，其热工参数计算取值应符合重庆市现行相关标准的规定。4.3 3热桥部位外置保温和内置保温的填充墙砌体自保温系统基本构造分别如下表4.3-1、4.3-2所示，并应符合下列规定:1自保温砌块的厚度不应小于250mm；2热桥部位外置保温的保温材料厚度不应小于40mm且不应大于50mrno表43-1热桥部位外置保温
11、基本构造构造名称组成材料构造示意图粘结层热桥保温层钢筋混凝土梁、柱、剪力墙,找平处理按工程设计自保温砌块，找平处理按工程设计胶粘剂保温材料（锚固件固定）抹面胶抹面层浆（满挂增强网）板上板下室内室外鹏饰热蝴电弼1.O150（三）W加热镀锌电朋室外搭接1502财雌跳廓-(3)O1504附加版触朋i三7O150S)O15C5-WW2搭接习50附加热懒蟒网ft150室内附加热,转电樨网150附加热镀锌电青网O150室外65432外饰面层按工程设计表43-2热桥部位内置保温基本构造构造名组成材构造示意图基层墙体钢筋混凝土梁、柱、剪力墙，找平处理按工程设计自保温砌块，找平处理按工程设计粘结层胶粘剂热桥保温
12、层保温材料（锚固件固定）抹面层按工程设计内饰面层抹面胶浆（满挂增强网）4.4当设计建筑采用热桥部位外置保温的填充墙砌体自保温系统，建筑外墙传热系数或围护结构热工性能权衡判断不能满足现行绿色建筑与节能设计标准要求时，可附加外墙内保温系统，内保温材料性能应符合本技术要点第3.3条、第3.4条的规定。4.5热桥部位外置保温的保温材料与填充墙砌体连接界面应齐平，抹面层材料应相同。4.6墙体不同组成材料交接部位拉结、抗裂处理应符合下列规定：1填充墙砌体与钢筋混凝土柱、剪力墙交接处应采用拉结钢筋等有效措施进行可靠连接，连接构造应能满足传力、变形和耐久要求；2填充墙砌体与热桥保温材料交接处应附加单层热镀锌电
13、焊网（丝径N0.90mni、网孔大小12.7mm12.7mm）,搭接宽度不应小于150mm；3填充墙砌体及热桥保温材料表面均应采用满挂增强网复合抹面胶浆进行抗裂加强处理，并应符合下列规定：1）轻质饰面抹面层内铺设耐碱玻纤网格布（单位面积质量160g1112）,耐碱玻纤网格布的铺设方式应按工程设计选用的热桥保温材料类型，结合相应技术标准的规定进行设计；2）新型面砖饰面抹面层内铺设单层热镀锌电焊网（丝径20.9Omn1、网孔大小12.7mmX12.7mm）。4.7热桥保温材料与钢筋混凝土主体结构的连接应采用粘锚结合方式，并应符合下列规定：1保温材料粘贴应采用满粘法；2锚固件的设置应符合下列规定：1）热桥部位外置保温系统中，墙面每平方米设置不应少于6个锚固点，实际设置数量应经抗风荷载计算确定；单块保温材料不得少于1个锚固点；锚固件在钢筋混凝土主体结构中的有效锚固深度不应小于50mm；2）热桥部位内置保温系统中，墙面每平方米设置不应少于2个锚固点；锚固件在钢筋混凝土主体结构中的有效锚固深度不应小于25mmo4. 8热桥部位外置保温系统应设置金属托架，并应符合下列规定：1金属托架分为通长托架和分散托架。分散托架长度不应小于300mm；托架宽度不应小于保温材料厚度的2/3；高度不应小于30mm；2自建筑首层勒脚部位开始第一排热桥保温材料底部应设置通长托架；沿房屋竖向高度宜每层设置通长托
