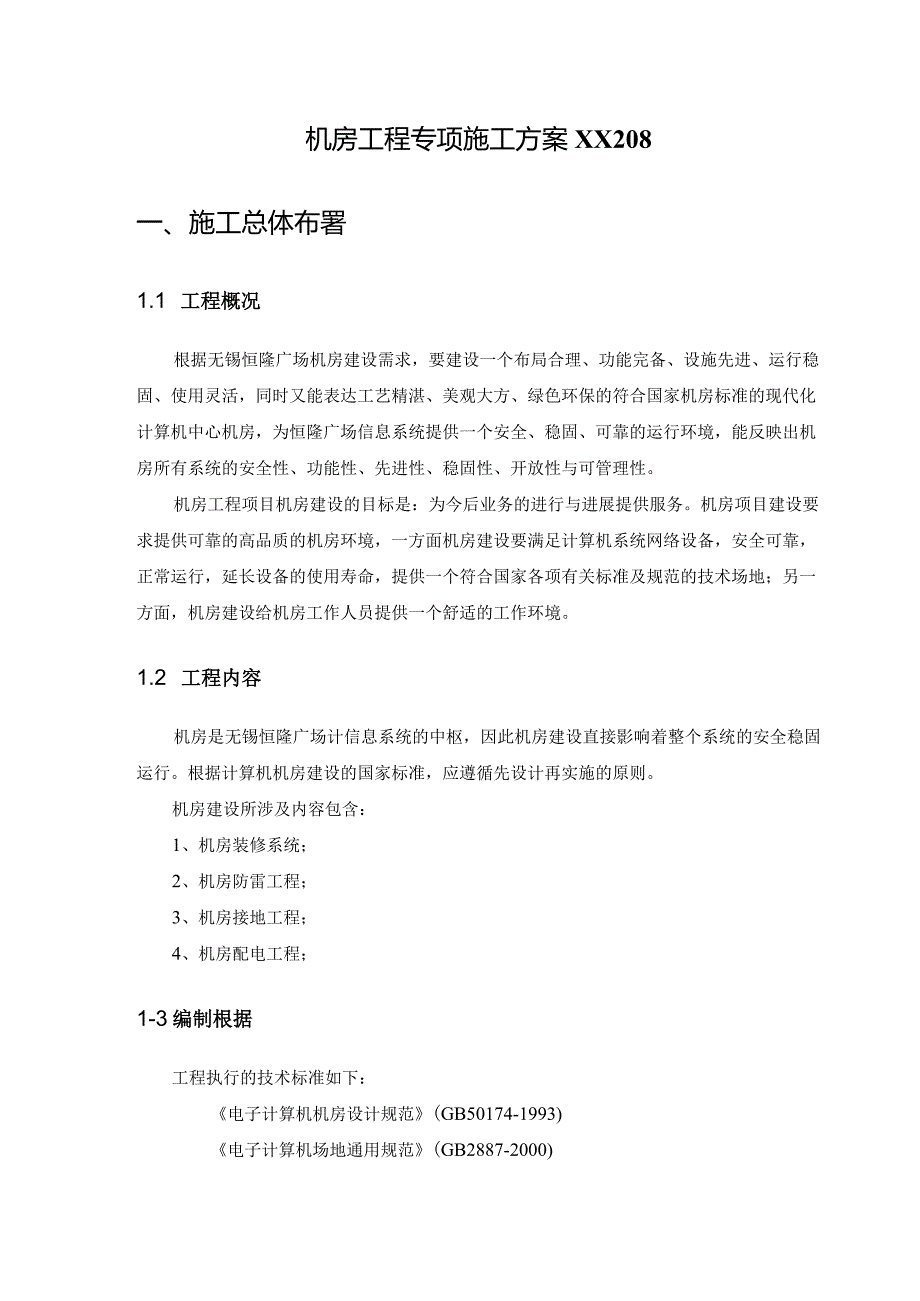

1、机房工程专项施工方案XX208一、施工总体布署1.1 工程概况根据无锡恒隆广场机房建设需求，要建设一个布局合理、功能完备、设施先进、运行稳固、使用灵活，同时又能表达工艺精湛、美观大方、绿色环保的符合国家机房标准的现代化计算机中心机房，为恒隆广场信息系统提供一个安全、稳固、可靠的运行环境，能反映出机房所有系统的安全性、功能性、先进性、稳固性、开放性与可管理性。机房工程项目机房建设的目标是：为今后业务的进行与进展提供服务。机房项目建设要求提供可靠的高品质的机房环境，一方面机房建设要满足计算机系统网络设备，安全可靠，正常运行，延长设备的使用寿命，提供一个符合国家各项有关标准及规范的技术场地；另一方面
2、，机房建设给机房工作人员提供一个舒适的工作环境。1.2 工程内容机房是无锡恒隆广场计信息系统的中枢，因此机房建设直接影响着整个系统的安全稳固运行。根据计算机机房建设的国家标准，应遵循先设计再实施的原则。机房建设所涉及内容包含：1、机房装修系统；2、机房防雷工程；3、机房接地工程；4、机房配电工程；1-3编制根据工程执行的技术标准如下：电子计算机机房设计规范(GB50174-1993)电子计算机场地通用规范(GB2887-2000)计算站场地安全要求(GB9361-1988)计算机机房用活动地板技术条件(GB6650-1986)建筑设计防火规范(GB50016-2006)建筑内部装修设计防火规范
3、(GB50222-1995)供配电系统设计规范(GB50052-1992)建筑物防雷设计规范(GB50057-1994)火灾自动报警系统设计规范(GBJiI6-1998)火灾报警系统施工及验收规范(GB50116-1992)电子设备雷击保护导则(GB7450-1987)电子设备雷击试验(GB34823483-1983)智能建筑设计规范(GB/T50314-2000)室内装饰工程质量规定(GB1838-1993)通风与空调工程施工及验收规范(GBJ243)；采暖与卫生工程施工及验收规范(GBJ242-82)；制冷设备安装工程施工及验收规范(GBJ66-84)；工业设备及管道绝热工程施工及验收规范

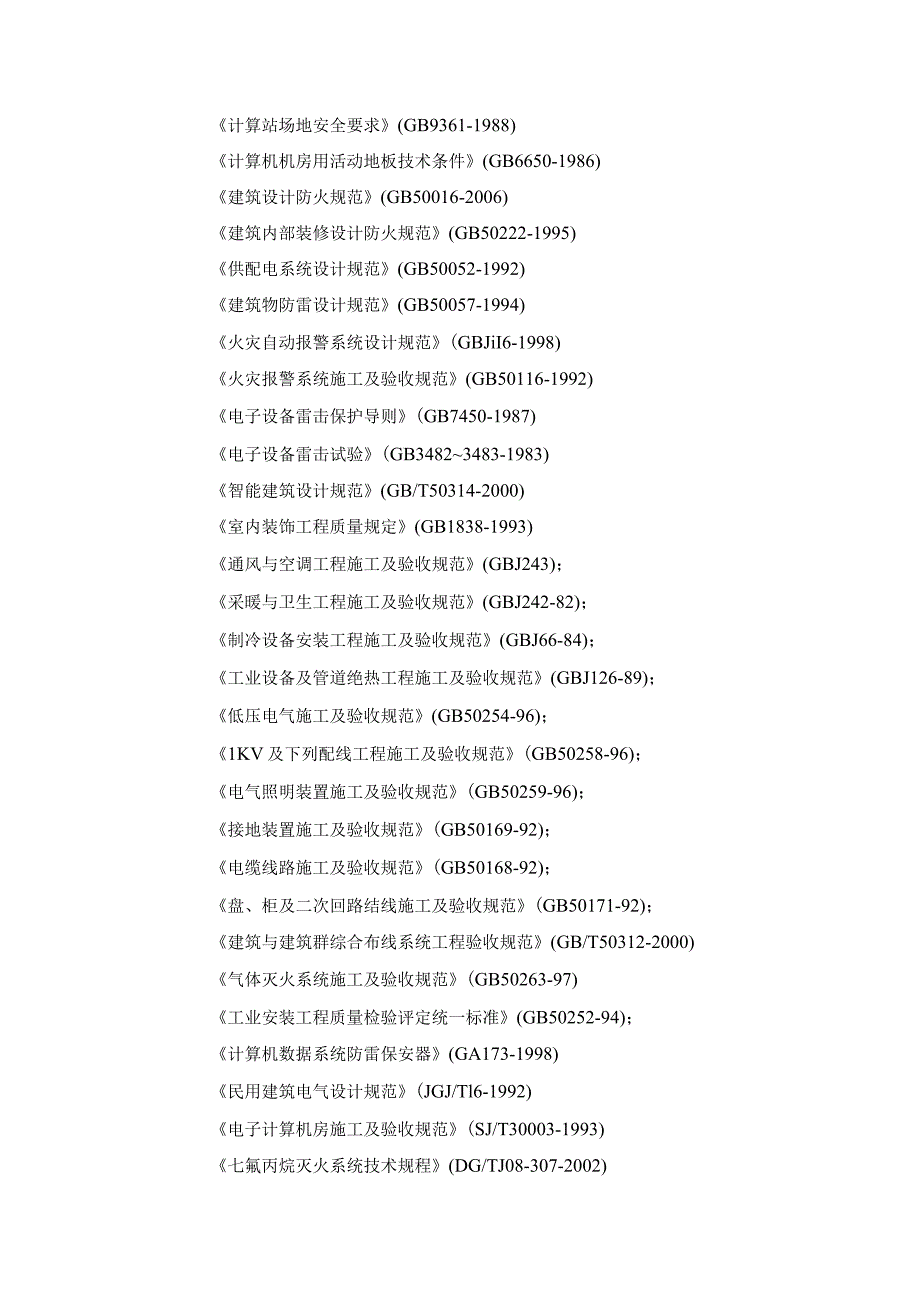

4、(GBJ126-89)；低压电气施工及验收规范(GB50254-96)；1KV及下列配线工程施工及验收规范(GB50258-96)；电气照明装置施工及验收规范(GB50259-96)；接地装置施工及验收规范(GB50169-92)；电缆线路施工及验收规范(GB50168-92)；盘、柜及二次回路结线施工及验收规范(GB50171-92)；建筑与建筑群综合布线系统工程验收规范(GB/T50312-2000)气体灭火系统施工及验收规范(GB50263-97)工业安装工程质量检验评定统一标准(GB50252-94)；计算机数据系统防雷保安器(GA173-1998)民用建筑电气设计规范(JGJ/Tl6

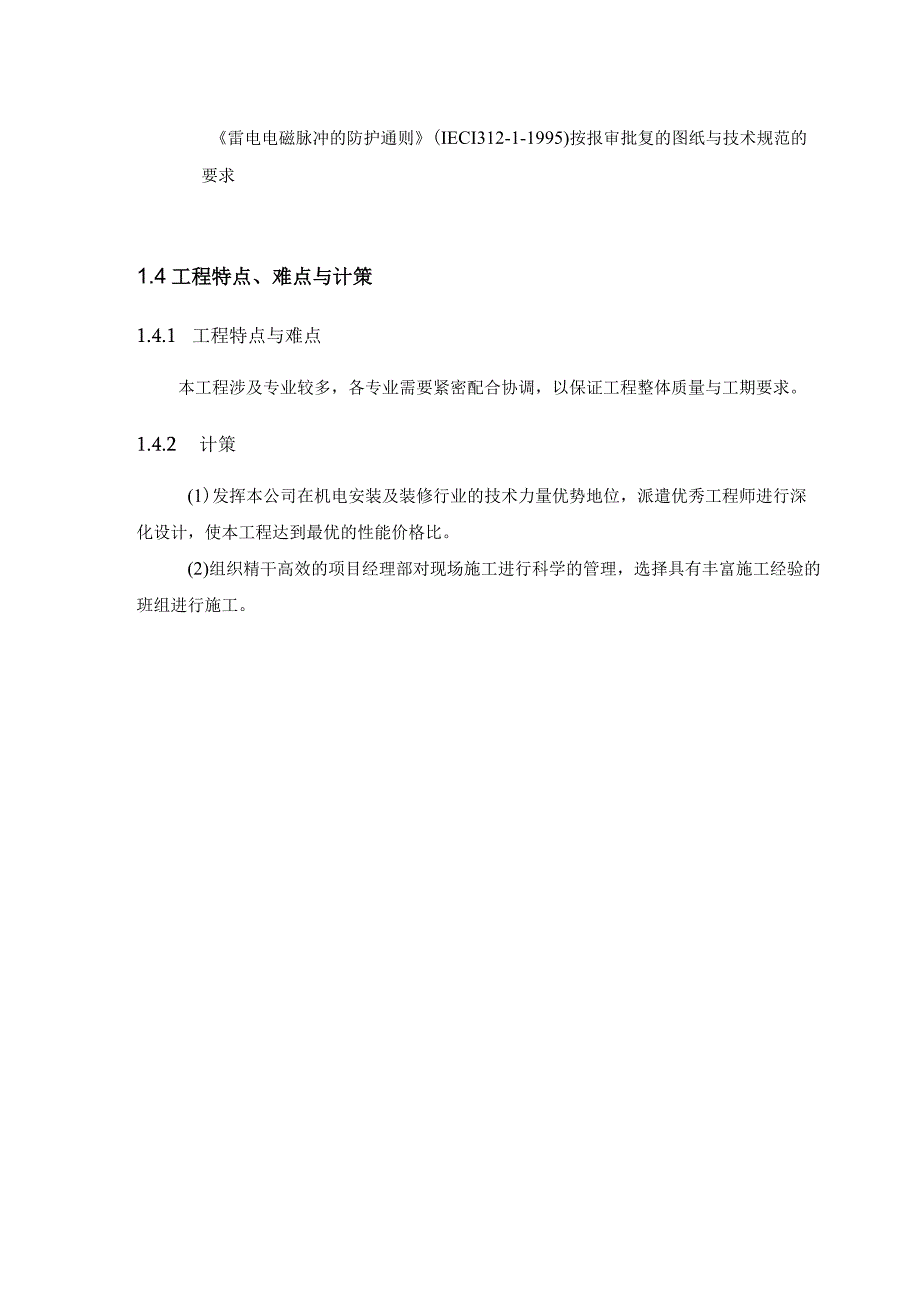

5、-1992)电子计算机房施工及验收规范(SJ/T30003-1993)七氟丙烷灭火系统技术规程(DG/TJ08-307-2002)雷电电磁脉冲的防护通则(IECI312-1-1995)按报审批复的图纸与技术规范的要求1.4工程特点、难点与计策1.4.1 工程特点与难点本工程涉及专业较多，各专业需要紧密配合协调，以保证工程整体质量与工期要求。1.4.2 计策(1)发挥本公司在机电安装及装修行业的技术力量优势地位，派遣优秀工程师进行深化设计，使本工程达到最优的性能价格比。(2)组织精干高效的项目经理部对现场施工进行科学的管理，选择具有丰富施工经验的班组进行施工。二、要紧施工技术措施2.1 装修系统
6、安装及施工2.1.1 装修施工工艺流程图如下:2.1. 2工艺说明2.1.1.1 图纸放样、定位放线：根据装修施工图纸，首先画出机房的外框尺寸与内框尺寸，与各类风口、灯盘、设备等的开孔大致尺寸及位置。2.1.1.2 中心机房墙体、柱体，除门窗外，均安装镀锌钢架底铝板。2.1.1.3 隔墙、吊顶的固定及吊挂件均与主体结构连接；2.1.1.4 铝合金天花吊顶安装及施工机房区域天面安装规格为600*600*0.8mm优质方型铝合金天花吊顶，在安装铝合金天花板之前应对楼板底进行机房区域天面粉刷防尘漆、防水防潮漆与防静电漆，并进行防尘保温处理。机房顶面用IOmm厚橡塑保温棉作保温处理。机房地板使用防尘防
7、潮处理、贴IOmm橡塑保温棉作保温棉，吊顶使用轻钢龙骨吊微孔铝合金天花。在安装铝合金天花之前，先涂刷防尘漆。1）将吊杆平行的排列好，三角吊件将吊杆与三角龙骨连接，安装好墙边角；2）调校好高度与水平；3）将方板夹在三角龙骨上；4）靠墙的方板放在墙边角上，打开边角的扣子，将方板与边角压紧。A方板与三角龙骨的连接；B轻钢龙骨与三角龙骨的连接；C三角龙骨的简易吊接；DTDGl挂钩与轻钢龙骨的连接；E三角龙骨的接长；F方板与房间边缘的接长。安装时需戴白色手套。2.1.2.5墙面施工机房墙体均使用防尘防潮处理，表面使用乳胶漆饰面刷白，装饰材料的选择要达到吸音、防火、防潮、防变形、抗干扰、防静电等要求。在机
8、房高度要求上,尽量要求达到宽敞，不压抑。墙面装修要做墙面处理、抹灰饰面及隔音处理。根据机房的实际需求及结构,要求整个墙面与立柱涂防霉、防潮漆，作防尘、防水墙面预处理，墙体表面使用乳胶漆处理。2.1.2.6门安装施工及施工工艺流程图纸翻样口门框安装砂浆嵌缝*门框复验门扇饰面较链定位*木门安装.校正凰小五金安装施工工艺材料防腐材料、保温材料、水泥、砂、连接铁脚，连接板、焊条、嵌缝材料、油漆、等应符合图纸要求。作业条件结构质量经验收符合合格产品，工种之间办好交接手续。按图示尺寸弹好门中线，并弹好室内+50Cm水平线。校核门洞口位置尺寸及标高是否符合设计图纸要求，如有问题应提早进行剔凿处理。检查门洞两
9、侧连接木砖、铁脚位置与墙体预留孔洞位置是否吻合，看不符合应提早剔凿处理。并应及时将孔洞内杂物清理干净。门扇的检查：按图纸要求核对门扇型号与检查质量，如发现有劈棱窜角与翘曲不平，偏差超标者，严重损伤，划痕严重，应经修整，鉴定合格后才能安装。操作工艺弹线找规矩按照图纸轴线找出门洞口位置后，以其门窗边线为标准，在各层门洞口处划线标记，弹出墨线，对个别不直的口边应进行剔凿处理。安装前，要量好门档子高宽尺寸，然后在门扇上划线，以防止错位与安装后发生过紧现象，确保施工质量。高级木门框使用暗钉固定法(正面不露钉)。就位与临时固定：根据找好的规矩，安装门框，并及时将其吊直找平，同时检查其安装位置是否正确，无问
10、题后，用木楔临时固定。木门铲门铁链槽前，先将门扇试放在门框上，然后，在门框与门扇上划统一的铁链位置线，用凿子凿出钱链槽，槽的深度应是钱链厚度。实心门或者较宽的门宜使用三只钱链，中间一只位置居中。木门上锁的位置不要做在中间冒头上，通常应离地1m,锁眼先用钻定位，然后打出钻眼、锁槽，剔眼要平直。门锁安装应用专业工具。木门扇安装留缝宽度，扇与框缝1.52.5mm,门扇与地面间空隙为外门5mm,内门8mm。质量标准1门及其附件质量务必符合设计要求与有关标准的规定。2门安装务必牢固；预埋件的数量、位置、埋设连接方法务必符合设计要求。3门扇安装应符合下列规定：(1)平开门扇关闭严密，间隙均匀，开关灵活。(
11、2)推拉门扇关闭严密，间隙均匀，扇与框搭接量应符合设计要求。(3)弹簧门扇自动定位准确，开启角度为901.5,关闭时间在6-1OS范围之内。(4)门附件齐全，安装位置正确、牢固，灵活适用，达到各自的功能，端正美观。(5)门框与墙体间缝隙填嵌饱满密实，表面平整、光滑、无裂缝，填塞材料、方法符合设计要求。(6)门表面洁净，无划痕、碰伤，无锈蚀；涂胶表面光滑、平整，厚度均匀,无气孔。2.1.2.7抗静电地板安装及施工在安装抗静电地板之前，先对地面进行找平处理，再涂刷防尘漆。地板安装施工步骤：1、地面清洁，2、画网格线，3、放置支架，4、调准水平，5、桁梁联接，6、安装地板，7、封边，8、清洁地板表面
12、。主机房地面使用防静电的活动架空地板。地板下隐蔽敷设强电、弱电线槽、接地铜牌、综合布线、插座、插座箱等，地板下空间作空调送风风管与静压箱。楼层地面铺设橡塑保温板，用地板胶粘牢，防止架空地板下的金属桥架等材料表面结露。UPS与精密空调底脚设钢制构架。UPS设备、配电柜、电池架、精密空调等均安装在构架台上，离地面150mm高度以上，一旦有漏水时防止设备受潮。整个机房区域设计使用优质规格型号为600*600防静电活动地板，该静电地板符合计算机机房用活动地板技术条件的规定。地板的均匀载荷大于1000kgM,集中载荷大于200KG/M2。地板表面柔光、不打滑、耐污染。地板按实际使用情况安装，四周支承式活
13、动地板确保地板四边安装在横梁上；四角地承式活动地板要确保地板四角安装于支撑上，并调节支撑使地板板面水平，确保四个支撑柱同时受力。按通风制冷配置适量通风板。静电地板铺设施工之前楼板地面进行防尘漆、防水防潮漆与防静电漆处理。机房设备区静电地板下方用Iomm厚橡塑保温棉作保温处理。2.1.2.8施工注意事项1）各功能室内的隔断本身及其与墙面、地面、棚面交接处应保证良好的气密性，条缝应平直、宽度不应大于2mm。2）不一致材料相接处使用弹性材料密封时，应预留适当宽度与槽口或者缝隙。3）所有建筑配件、隔断、吊顶的固定与吊挂件，应与主体结构相联，不应与设备支架与管线支架相联接。4）建筑装饰及门窗的缝隙应在正
14、压面密封。5）管线穿墙、穿吊顶处的洞口周围应修补平齐、密封、清洁，并用密封材料嵌缝。隐蔽工程的检修口周边应粘贴气密性密封垫。6）壁板安装前务必严格放线，墙角应垂直交接，防止累计误差造成壁板倾斜扭曲，壁板的垂直度偏差不应大于0.2%。7）吊顶应按房间宽度方向起拱，使吊顶在受荷载后的使用过程中保持平整,吊顶周边应与墙体交接严密。8）安装过程中不得撕下壁板表面塑料保护摸，禁止撞击与踩踏板面。9）粘贴面层的材料，嵌填密封胶的表面与槽沟务必严格清扫、清洗，除去杂质与油污，确保粘贴严实，防止脱落与积尘。10）装门窗、开洞、装门窗玻璃、闭口器：装门注意门的开启方向；闭门器应调节好开启的速度与力量。11）涂密
15、封硅胶：洁净区域内所有的拼接缝隙均应涂硅胶;密封胶应在铝板安装基本完成就绪，卫生条件较好，经完全清扫后进行，否则硅胶易污染发黑，硅胶打好后24小时内不应有大量的污染作业与水冲洗；硅胶缝力求牢固、均匀、整齐、无遗漏。12）与其它专业的配合：密切与其它专业的配合，特别是电气、空调、消防专业的孔洞处理应密切配合才能顺利完成。2.2供配电系统安装及施工2.2.1工艺流程施工准备图纸深化JL预埋配件桥架、变配电设备安装交工验收2.2.2强电系统工程施工方法A强电系统工程配管施工方法与技术措施1）平面（顶）上安装的管线、电气配管应与风管、管道密切配合。2）电气设备应在土建结构具备条件下方可安装。3）施工用的管材、线材务必符合施工图要求，并具备合格证与材料质保书证明。4）线的走向、定位严格按施工图的布置施工，对保留旧房平顶的预埋务必从楼面埋地施工。5）配管过程中作好静电接地与接地跨接
