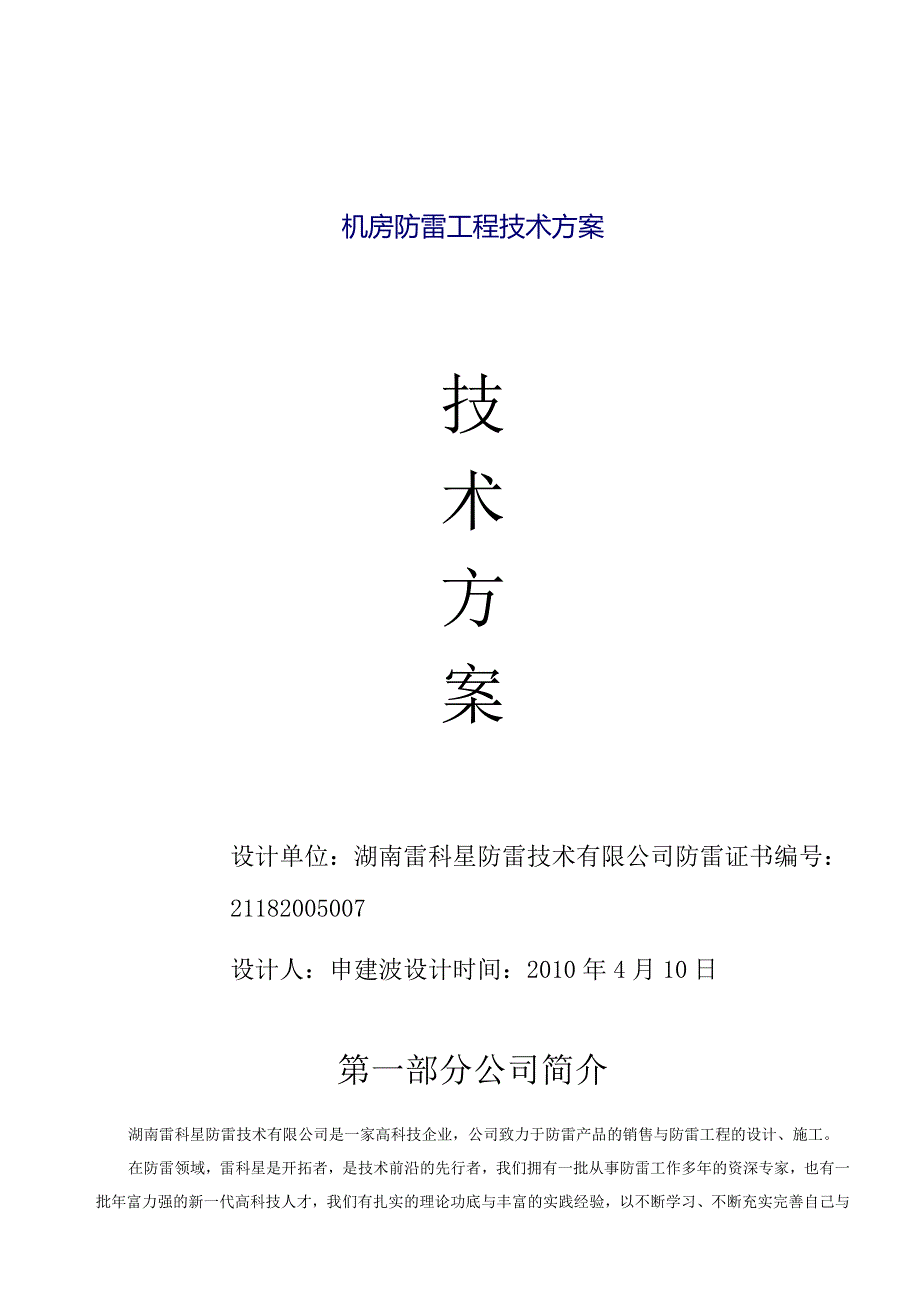

1、机房防雷工程技术方案技术方案设计单位：湖南雷科星防雷技术有限公司防雷证书编号：21182005007设计人：申建波设计时间：2010年4月10日第一部分公司简介湖南雷科星防雷技术有限公司是一家高科技企业，公司致力于防雷产品的销售与防雷工程的设计、施工。在防雷领域，雷科星是开拓者，是技术前沿的先行者，我们拥有一批从事防雷工作多年的资深专家，也有一批年富力强的新一代高科技人才，我们有扎实的理论功底与丰富的实践经验，以不断学习、不断充实完善自己与精益求精、开拓进取的敬业精神为进展的原动力。雷科星多年来一直从事综合防雷工程方面的设计、施工，是湖南省第一批取得中国气象局颁发的丙级防雷工程专业设计资质证与

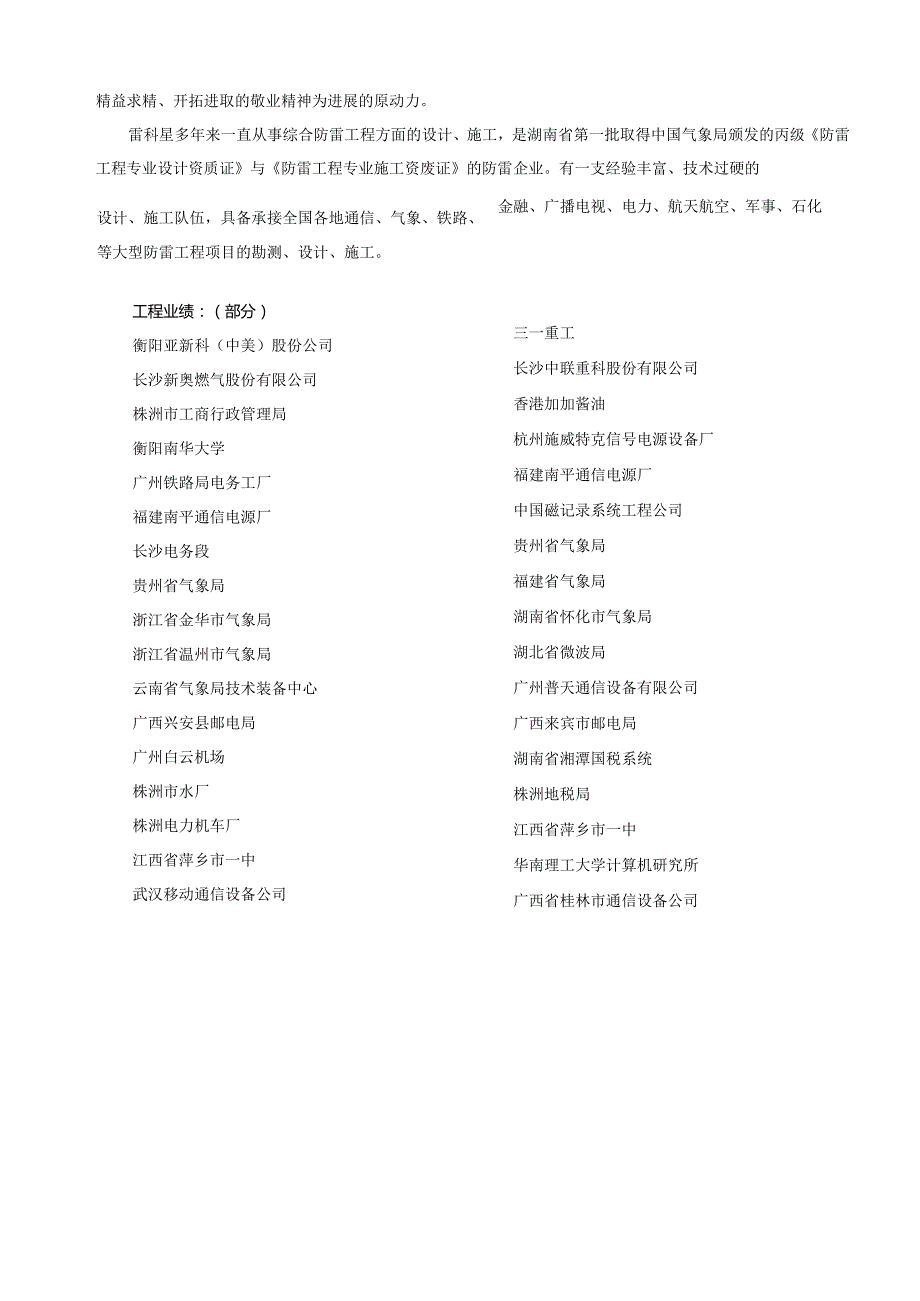

2、防雷工程专业施工资废证的防雷企业。有一支经验丰富、技术过硬的设计、施工队伍，具备承接全国各地通信、气象、铁路、等大型防雷工程项目的勘测、设计、施工。工程业绩：（部分）衡阳亚新科（中美）股份公司长沙新奥燃气股份有限公司株洲市工商行政管理局衡阳南华大学广州铁路局电务工厂福建南平通信电源厂长沙电务段贵州省气象局浙江省金华市气象局浙江省温州市气象局云南省气象局技术装备中心广西兴安县邮电局广州白云机场株洲市水厂株洲电力机车厂江西省萍乡市一中武汉移动通信设备公司湖南省人民医院急诊及外科大楼金融、广播电视、电力、航天航空、军事、石化三一重工长沙中联重科股份有限公司香港加加酱油杭州施威特克信号电源设备厂福建南

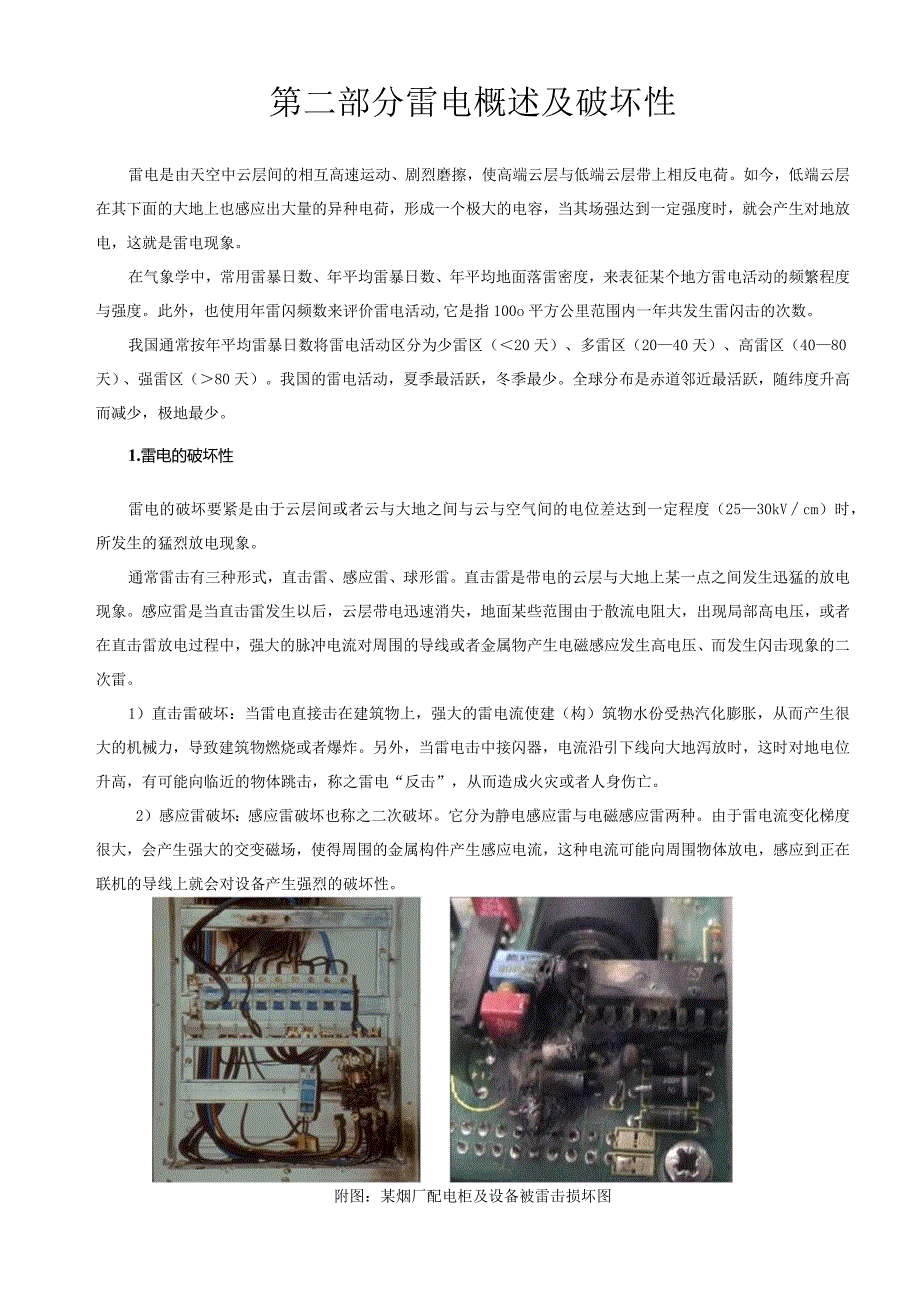

3、平通信电源厂中国磁记录系统工程公司贵州省气象局福建省气象局湖南省怀化市气象局湖北省微波局广州普天通信设备有限公司广西来宾市邮电局湖南省湘潭国税系统株洲地税局江西省萍乡市一中华南理工大学计算机研究所广西省桂林市通信设备公司衡阳市第一人民医院住院大楼第二部分雷电概述及破坏性雷电是由天空中云层间的相互高速运动、剧烈磨擦，使高端云层与低端云层带上相反电荷。如今，低端云层在其下面的大地上也感应出大量的异种电荷，形成一个极大的电容，当其场强达到一定强度时，就会产生对地放电，这就是雷电现象。在气象学中，常用雷暴日数、年平均雷暴日数、年平均地面落雷密度，来表征某个地方雷电活动的频繁程度与强度。此外，也使用年雷
4、闪频数来评价雷电活动,它是指100o平方公里范围内一年共发生雷闪击的次数。我国通常按年平均雷暴日数将雷电活动区分为少雷区（20天）、多雷区（2040天）、高雷区（4080天）、强雷区（80天）。我国的雷电活动，夏季最活跃，冬季最少。全球分布是赤道邻近最活跃，随纬度升高而减少，极地最少。1.雷电的破坏性雷电的破坏要紧是由于云层间或者云与大地之间与云与空气间的电位差达到一定程度（2530kVcm）时，所发生的猛烈放电现象。通常雷击有三种形式，直击雷、感应雷、球形雷。直击雷是带电的云层与大地上某一点之间发生迅猛的放电现象。感应雷是当直击雷发生以后，云层带电迅速消失，地面某些范围由于散流电阻大，出现局
5、部高电压，或者在直击雷放电过程中，强大的脉冲电流对周围的导线或者金属物产生电磁感应发生高电压、而发生闪击现象的二次雷。1）直击雷破坏：当雷电直接击在建筑物上，强大的雷电流使建（构）筑物水份受热汽化膨胀，从而产生很大的机械力，导致建筑物燃烧或者爆炸。另外，当雷电击中接闪器，电流沿引下线向大地泻放时，这时对地电位升高，有可能向临近的物体跳击，称之雷电“反击”，从而造成火灾或者人身伤亡。2）感应雷破坏：感应雷破坏也称之二次破坏。它分为静电感应雷与电磁感应雷两种。由于雷电流变化梯度很大，会产生强大的交变磁场，使得周围的金属构件产生感应电流，这种电流可能向周围物体放电，感应到正在联机的导线上就会对设备产
6、生强烈的破坏性。附图：某烟厂配电柜及设备被雷击损坏图3）静电感应雷：带有大量负电荷的雷云所产生的电场将会在金属导线上感应出被电场束缚的正电荷。当雷云对地放电或者云间放电时，云层中的负电荷在一瞬间消失了（严格说是大大减弱），那么在线路上感应出的这些被束缚的正电荷也就在一瞬间失去了束缚，在电势能的作用下，这些正电荷将沿着线路产生大电流冲击。4）电磁感应雷：雷击发生在供电线路邻近，或者击在避雷针上会产生强大的交变电磁场，此交变电磁场的能量将感应于线路并最终作用到设备上。由于避雷针的存在，建筑物上落雷机会反倒增加，内部设备遭感应雷危害的机会与程度通常来说是增加了，对用电设备造成极大危害。因此，避雷针引
7、下线通体要有良好的导电性，接地体一定要处于低阻抗状态。5）雷电波引入的破坏：当雷电接近架空管线时，高压冲击波会沿架空管线侵入室内，造成高电流引入,这样可能引起设备损坏或者人身伤亡事故。附图：传导雷进入室内附图：传导雷对设备的损坏6)开关过电压:供电系统中的电感性与电容性负载开启或者断开、地极短路、电源线路短路等，都能在电源线路上产生高压脉冲，其脉冲电压可达到线电压的3.5倍，从而损坏设备。破坏效果与雷击类似。由此产生的雷电及过电压对电子设备的破坏要紧有下列几个方面：a、过高的过电压击穿半导体，造成永久性损坏；b、较低而更为频繁的过电压虽在元器件的耐压范围之内，亦使器件的工作寿命大大缩短;c、电
8、能转化为热能，毁坏触点、导线及印刷电路板，甚至造成火灾；2008年超过12722多件案例损坏原因的分析：火灾2.雷电防护原理雷电防护系统由三部分构成，各部分都有其重要作用，不存在替代性。外部防护，由接闪器、引下线、接地体构成，可将绝大部分雷电能量直接导入地下泄放。过渡防护，由合理的设置防雷器、屏蔽、接地、布线构成，可减少入侵引入的感应雷电流。内部防护，由均压等电位连接与过电压保护构成，可均衡系统电位，限制过电压幅值。概括地说，当今电子设备的防雷手段，要紧使用分流、接地、屏蔽、等电位与过电压保护五种方法。(1)分流利用避雷针、避雷带与避雷网等将雷电流沿引下线安全地流入大地，防止雷电直接击在建筑物
9、与设备上。(2)屏蔽操纵室内所有的电力电缆、通信电缆与信号线均使用屏蔽线或者穿金属管屏蔽，在操纵室建设中，利用建筑物钢筋网与其他金属材料，使其形成一个屏蔽笼。用以防止外来电磁波(含雷电的电磁波与静电感应)干扰操纵室内设备。（3）等电位连接将操纵室内所有金属物体，包含电缆屏蔽层、金属管道、金属门窗、设备外壳等金属构件进行电气连接，以均衡电位。（4）接地在操纵室电源系统中，为保证其稳固可靠的工作、保护操纵室设备与人身安全，解决环境电磁干扰及静电危害，需要一个良好的接地系统。（5）过电压保护在电源线上安装相应的过电压保护器（防雷器），利用其非线性效应，将线路上过高的脉冲电压滤除，保护设备不被过电压破
10、坏。要紧的保护器件为氧化锌压敏电阻、二极或者三极放电管、快速钳位二极管等，根据需要进行组合，构成完整的防雷保护器。附图：雷电防护原理第三部分设计根据1.设计根据GB50057-94建筑物电子信息系统防雷技术规范GB50543-2004建筑物防雷一防雷装置保护、级别的选择IEC61024-1-1质量管理体系认证IS09001： 2000JGJ/T16-921EC13122.方案设计原则本方案根据机房所处的地理、地质、土壤、气象、环境等条件与雷电活动规律等的基础上，因地制宜地采取防雷措施，防止或者减少雷击所发生的财产缺失，以安全可靠、技术先进、经济合理为原则，设计本方案，以达到对机房弱电系统的防雷
11、保护。3.防雷器选型（1） 根据机房弱电系统的重要性及对防雷系统的要求，在对一些知名防雷产品进行分析后，公司决定使用已在湖南省气象局备案，通过了北京雷电防护装置测试中心与上海雷电设备测试中心测试的，国内最专业、可靠性最高、使用最广泛的防雷产品一一雷科星（LKX）防雷产品。（2） 1.KX（雷科星）-系列电源防雷器有如下特点: 适用范围广一可应用于不一致电网制式。 保护模式新一相线对中线，中线对地线的保护模式。 设计更安全一故障电流回路由相线与中线完成，不受地阻值高的影响。（3） 通流量大一内置高能放电极、性能可靠。（4） 1.KX（雷科星）-系列信号类防雷器有如下特点： 多级保护，通流容量大（
12、1015KA）。 传输速率高，插入损耗小。 允通电压限制在损坏接口的电流水平之下.（5） 内置快速半导体保护器件，响应速度快。（6） 1.KX（雷科星）-接地模块有如下特点： 能吸湿保温、能保持与土壤有效接触、接地电阻低。 耐大工频与冲击电流冲击，电阻稳固。 耐腐蚀、无毒、使用寿命长、安装简便。第三部分雷电防护措施1 .方案设计范围机房电源系统、网络系统防雷保护；机房等电位处理；接地地网的制作。2 .方案设计目标保护机房的弱电系统免遭感应雷损坏，保隙设备的安全与工作的有序进行。3 .机房电源系统防雷设计a.电源第一级防雷在机房所在楼层配电间总电源处并联安装一套雷科星LKX-B380/100型三
13、相电源防雷箱，做为电源的第一级防雷保护，共计1套。产品技术参数：型号LKX-B380/100标称通流容量ln(kA,820s)60最大通流容量Imax(kA,82Os)100保护水平(kV)2.5漏电流0.75UlmA(A)20额定工作电压(VAC)380响应时间(ns)25持续工作电压(VAC)385工作温度CC)-40+85b.电源第二级防雷尽管已经在楼层总电源进线端安装了第一级的防雷器，但是当较大雷电流进入时，第一级防雷器可将绝大部分雷电流由地线泄放，而剩余的雷电残压还是相当高，因此第一级防雷器的安装，能够减少大面积的雷击破坏事故，但是并不能确保后接设备的万无一失还存在感应雷电流与雷电波
14、的二次入侵的可能，需要在机房电源电源进线处安装电源第二级防雷器。具体措施：在机房总电源处并联安装一套雷科星LKX-B220/80型单相电源防雷箱，做为机房电源的第二级防雷保护，共计1套。产品技术参数：型号LKX-B220/80标称通流容量Tn(kA.820s)40最大通流容量Imax(kA,820s)80保护水平(kV)2.2漏电流0.75UlmA()20额定工作电压(VAe)220响应时间(ns)25持续工作电压(VAC)385工作温度(C)-40+85C.电源第三级防雷尽管已经安装了第二级的防雷器，但是当较大雷电流进入时，前二级防雷器可将绝大部分雷电流由地线泄放，而剩余的雷电残压还是相当高
15、，还存在感应雷电流与雷电波的再次入侵的可能，需要在UPS电源进线处安装电源第三级防雷器。具体措施:在机房UPS电源进线处并联前装一套雷科星LKX-B220/40型单相电源防雷箱，做为机房电源的第三级防雷保护，共计1套。产品技术参数:型号LKX-B220/40标称通流容量In(kA,820s)20最大通流容量Imax(kA,82()s)40保护水平(kV)1.8漏电流0.75UlmA(A)20额定工作电压(VAC)220响应时间(ns)25持续工作电压(VAC)385工作温度CC)-40+85c.电源末级精细保护机房重要设备如主机、交换机等，其工作电压低，耐压水平低，因此需要安装保护水平低的防雷器。具体措施:在机房主机、交换机等具体设备电源前端各串联安装一个雷科星LKX-E2
