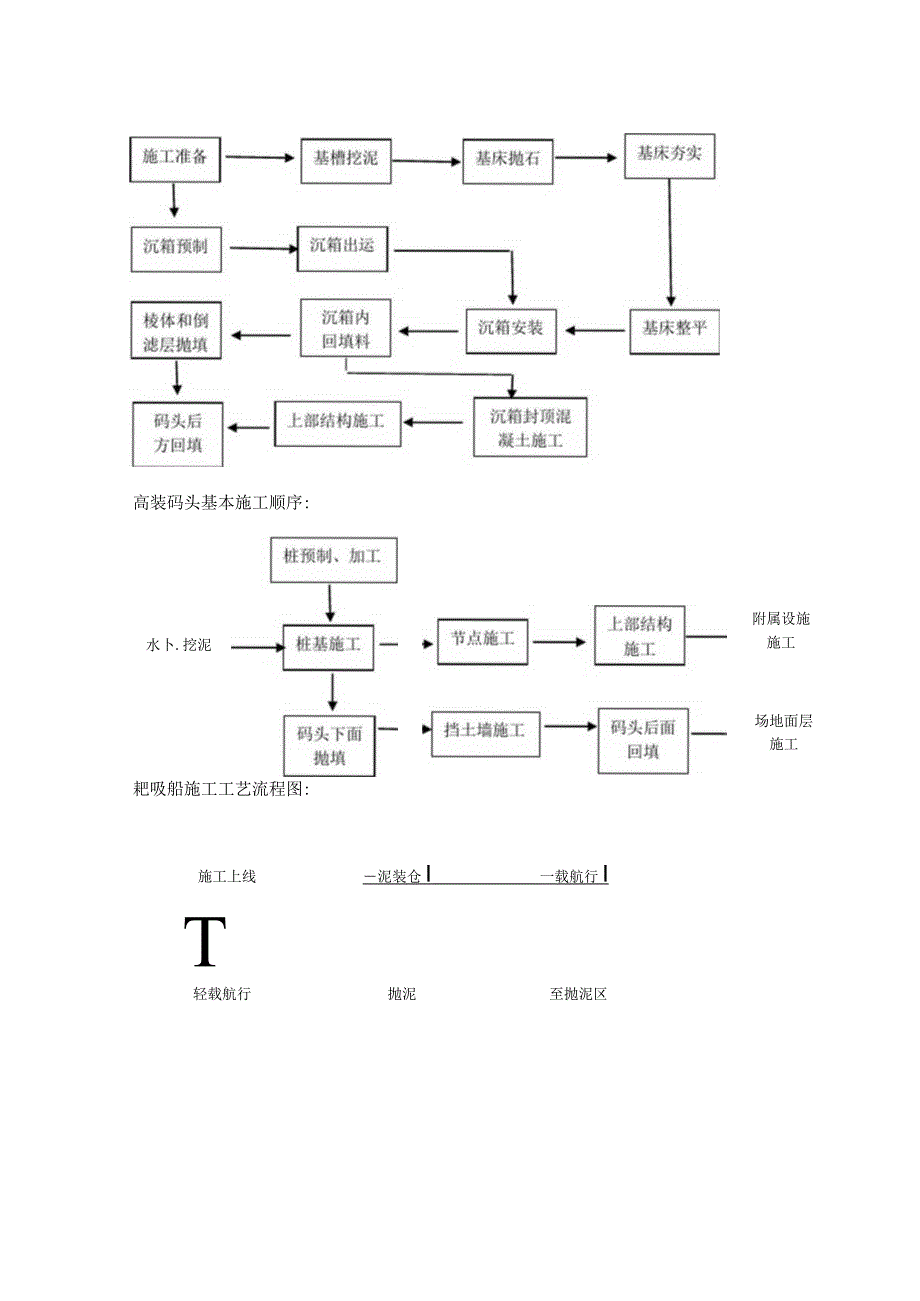

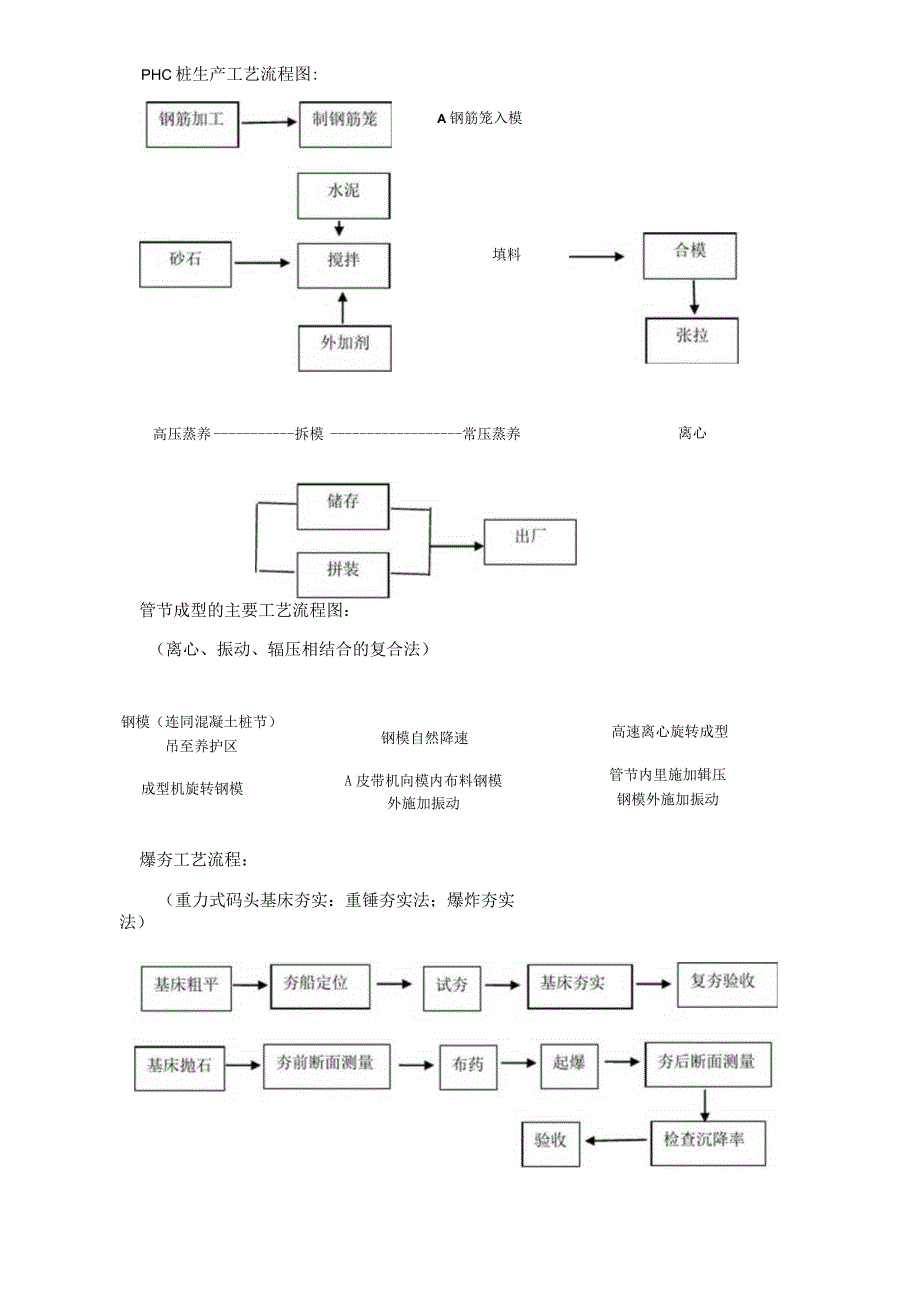

1、PHC桩生产工艺流程图:A钢筋笼入模填料高压蒸养拆模常压蒸养离心管节成型的主要工艺流程图：（离心、振动、辐压相结合的复合法）钢模（连同混凝土桩节）吊至养护区成型机旋转钢模钢模自然降速A皮带机向模内布料钢模外施加振动高速离心旋转成型管节内里施加辑压钢模外施加振动爆夯工艺流程：（重力式码头基床夯实：重锤夯实法；爆炸夯实法）高装码头基本施工顺序:水卜.挖泥附属设施 施工场地面层 施工耙吸船施工工艺流程图:施工上线泥装仓I一载航行IT轻载航行抛泥至抛泥区绞吸式挖泥船主要工艺流程图:（开工展布是挖泥船挖泥开工前的准备工作，包括定船位、抛锚、架接水上、水下勺岸上排泥管线等。）绞吸船挖泥管线输送吹填区链斗挖

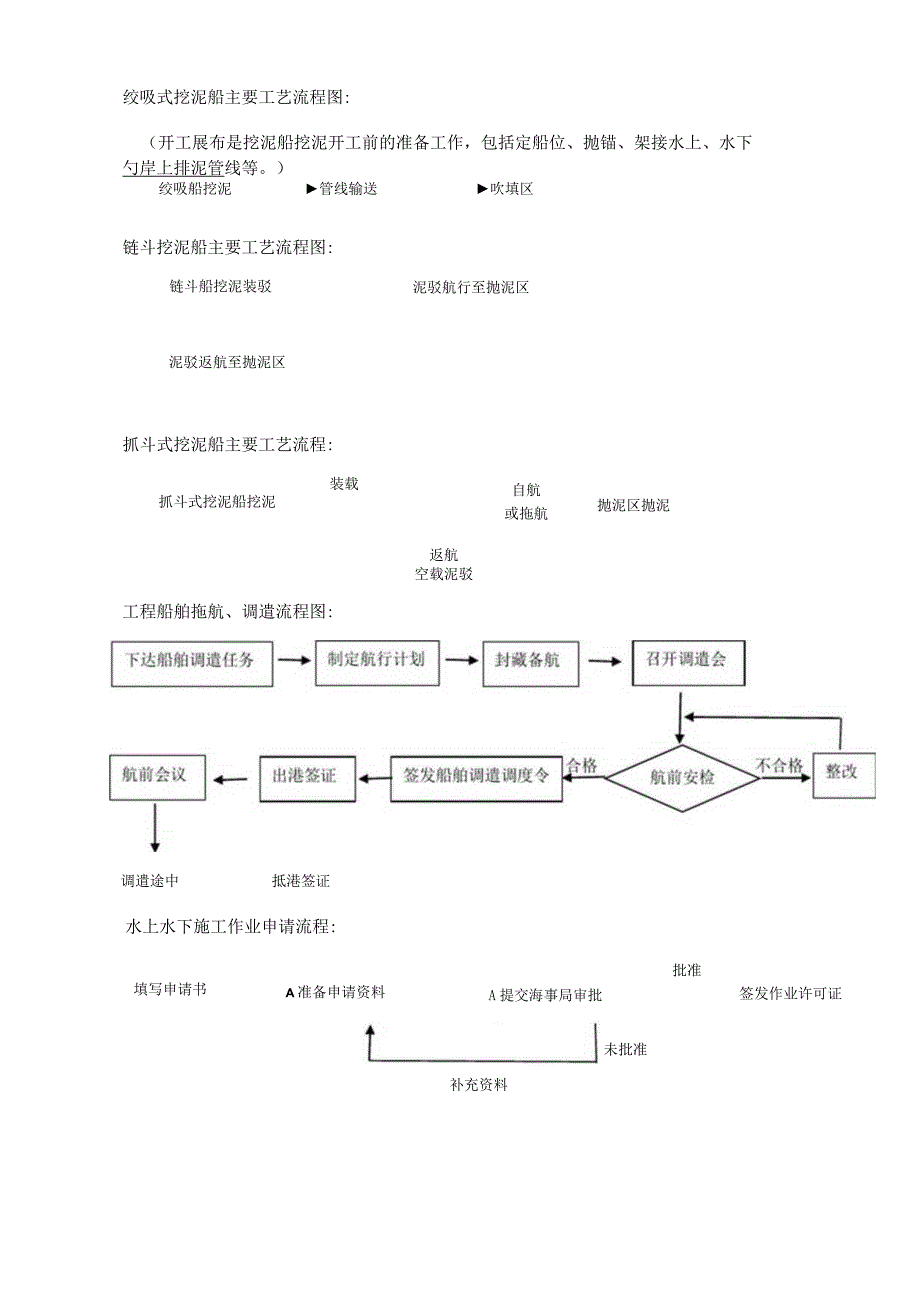

2、泥船主要工艺流程图:链斗船挖泥装驳泥驳航行至抛泥区泥驳返航至抛泥区抓斗式挖泥船主要工艺流程:装载抓斗式挖泥船挖泥自航或拖航抛泥区抛泥返航空载泥驳工程船舶拖航、调遣流程图:调遣途中抵港签证水上水下施工作业申请流程:批准填写申请书A准备申请资料A提交海事局审批签发作业许可证未批准补充资料筑坝工程一般施工流程:测量放样A坝根接岸处理水上沉软体排水上抛枕坝体表面处理水上抛石水上沉软体排工艺流程I排垫加工测量放样沉排船抛锚定位排头固定卷排垫、绑扎混凝土块观测轨迹混凝土块加工沉排完一轮后检测校正船位A绞移沉排船、沉放A下一道工序水上抛枕:定位船定位抽沙船定位沉枕船靠抽沙船置沉枕于枕架上启动泥浆泵充枕A沙枕
3、滤水沉枕船开离抽沙船-沉枕船靠定位船定位沉放沙枕移定位船护岸工程:测量放样A水上沉软体排A水上抛石护坡_-（枕）镇脚护坡:岸坡开挖、土石方回填A削坡及整平一一A排水盲（明）沟A铺设倒滤层而层处理滩面处理干滩铺软体排护滩抛石面层护滩带工程施工流程:混凝土块加工检测耙吸式挖泥船一、影响挖泥船时间利用率应考虑下列主要客观因素：强风及风向情况，风的影响主要限于高速风引起的水面状况造成操作上的困难。当波高超过挖泥船安全作业的波高时，应停止施工作业。浓雾，当能见度低时，看不清施工导标或对航行安全不利时，应停止施工。水流，特别是横流流速较大时，对挖泥船施工会造成影响。冰凌，当冰层达到一定厚度值时，挖泥船就不
4、易施工。潮汐，在高潮位时，挖泥船可能因其挖深不够需候潮。而低潮位时，有可能使疏浚设备搁浅也需候潮。施工干扰，如避让航行船舶等。二、耙吸式挖泥船的主要技术性能：主要技术性能参数有舱容、挖深、航速、装机功率等，在挖泥作业中最大特点是各道工序都由挖泥船本身单独完成，不需要其他辅助船舶和设备来配合施工。优点：1.具有良好的航海性能，在比较恶劣的海况下，仍可继续施工作业；2 .具有自航、自挖、自我、自卸的性能，调遣十分方便，自身能迅速转移至其他施工作业区；3 .在挖泥船作业中船舶处于航行状态，不需要占用大量水域或封锁航道，施工中对在航道中其他船舶航行影响很少。耙吸船自航自我性能使其特别适合于水域开阔海港
5、和河口港较长距离的航道施Co不足：挖泥作业中，由于船舶处于航行和漂浮状态，挖掘后土层的平整度要稍差一些，挖掘土方比其他类型船舶要多一些。三、抛泥区的选择尽量靠近挖泥地点，以缩短抛泥距离，降低费用。抛泥区要有一定的水域面积和水深，以便船只出入和转头，节省抛泥作业时间。抛泥区沿途的水域风浪，不防碍抛泥作业。不影响其他船只航行，不妨碍其他用水行业，不影响环境，选择的抛泥区要征得海事和环保部门以及其他有关部门的同意。在满足以上要求的前提下，同时必须摸清水流情况，把抛泥取选在流速小，流向偏离挖槽侧的地区，避免抛弃的泥土重新返回港池或航道。四、施工工艺耙吸船航行到接近起挖点前，应对好标志、确定船位、降低航
6、速、放耙入水、启动泥泵吸水，待耙头着低，然后适度增加挖泥船对地航速，吸上泥浆、按照预定的前进航向驶入挖槽，耙挖泥沙。施工上线一一挖泥装仓一一A重载航行11轻载航行V抛泥至抛泥区五、耙吸挖泥船的主要施工方法有:装舱（装舱溢流）施工法、旁通（边抛）施工法、吹填施工法;挖泥采用分段、分层等工艺施工。1、装舱法施工时，疏浚区、调头区和通往抛泥区的航道必须有足够的水深和水域，能满足挖泥船装载时航行和转头的需要，有适宜的抛泥区可供抛泥。2、当挖泥船的泥舱设有儿档舱容或舱容可连续调节时，应根据疏竣土质选择合理的舱容，以达到最佳的装舱量。合理的舱容可按下式进行计算：V:选用的舱容m3;儿W:泥舱的设计净装载量
7、t:/,：泥舱内沉淀泥沙的平均密度（tm3）.当计算的舱容在挖泥船两档舱容之间时，应取高一档的舱容。3、当泥舱装满未达到挖泥船的载重量时正应继续挖泥装舱溢流，增加装舱土方量。最佳装舱时间应根据泥沙在泥舱内的沉淀情况、挖槽长短、航行到抛泥区的距离和航速综合确定，并使装舱量与每舱泥循环时间之比达到最大值。4、装舱溢流施工时，应监视对己挖地区、附近航道、港池和其他水域回淤的影响;应符合环境保护的要求,注意溢流混浊度对附近养殖、取水口等的影响;疏竣污染物时，不得溢流。5、当疏浚粉土、粉砂、流动性淤泥等不易在泥舱内沉淀的细颗粒土质时，在挖泥装.舱之前，应将泥舱中的水抽干，并将开始挖泥下耙时和终止挖泥起耙
8、时所挖吸的清水和稀泥浆排出舷外，以提高舱内泥浆浓度4增加装舱量。绞吸式挖泥船：一、工作原理：用装在绞刀桥梁前端的松土装置一一绞刀，将水底泥沙不断绞松，同时利用泥泵工作产生的真空和离心力作用，从吸泥口和吸泥管吸进泥浆，通过排泥管输送至卸泥区。特点：挖掘、输送、排出和处理泥浆等疏浚工序一次完成，能够在施工作业中连续作业。二、技术性能：为增加其挖泥深度和提高其挖泥能力，将泥泵安装在船体内尽可能低的位置，或在绞刀架上安装潜水泵等。适于港口、河道、湖泊的疏浚工程，特别适合于吹填造地工程；适用于挖掘砂、砂质黏土、沙砾、黏性土等不同的挖泥工况。三、挖掘生产率和泥泵管路吸输生产率两种,取其较小者代表其生产率。
9、挖掘生产率：/=60KxDxTxV/,：泥浆密度（t3）7s : 土体的天然密度（tn?）y-y泥泵管路吸输生产率：W=。夕P=J-JfcQ：泥浆管路工作流量（Wh）p：泥浆浓度（tm3）四、绞吸式挖泥船施工工艺绞吸船挖泥A管线输送A吹填区开工展布：定船位、抛锚、架接水上、水下及岸上排泥管线等。非自航挖泥船进点一般由拖轮绑拖挖泥船,按定位方法进入施工区。定位方法：DGPS定位法；导标进点定位法，设置纵向导标、横向起、终点标、转向标；经纬仪、平板仪前方交会法，六分仪后方交会定位法；无线电定位仪定位法；激光测距仪定位法。施工方法：主要施工方法：绞吸挖泥船采用横挖法施工，分条、分段、分层、顺流、逆流
10、挖泥。利用一根钢桩或主锚为摆动中心，左右边锚配合控制横移和前移挖泥。按其采用定位装置不同，可分对称钢桩横挖法、定位台车横挖法、三缆定位横挖法（风浪较大）、锚缆横挖法（水流流速较大或风浪较大）等。分条宽度：钢桩横挖法，宜等于钢桩中心到绞刀头水平投影的长度;分条的数量不宜太多，以免增加移锚、移船时间，降低挖泥船的工效;分条的最大宽度不得大于挖泥船一次开挖的最大宽度。绞吸挖泥船的最大挖宽一般不宜超过船长的1.I-L2倍，视当地水流流速及横移锚缆抛放长度而定。三缆横挖法，分条宽度由船的长度和摆动角确定，摆动角宜选70。-90。，最大宽度不宜大于船长的1.4倍。锚缆定位横挖法，分条宽度应根据主锚缆抛放的
11、长度决定。最大宽度IOom左右。分段施工：挖槽长度大于挖泥船水上管线的有效伸展长度时，应根据挖泥船和水上管线所能开挖的长度分段施工;挖槽转向曲线段需分成若干直线段开挖：规格、工期不同，或受航行、其他因素干扰，可按需要分段施工。分层施工：绞刀直径的0.525倍，坚硬取较低值，软弱取较高值。上层较厚，保证效能，下层较薄，保证质量。边坡分层分阶梯开挖，根据工程对边坡的要求、土质情况和挖掘设备尺度确定分层。分期达到设计深度、乘潮施工分层。顺流、逆流施工：在内河施工，采用钢桩定位时，宜采用顺流施工;采用锚缆横挖法施工时，宜采用逆流施工；当流速较大情况下，可采用顺流施工，井下尾锚以策安全。在海上施工时，宜
12、根据涨落潮流冲刷的作用大小，选择挖泥的方向。五、绞刀的选择松软土质，选用前端直径较大的冠形平刃绞刀；黏土、粉质黏土，宜选用方形齿的绞刀：坚硬土质，直径较小的尖形绞刀；岩石一岩石绞刀；石灰岩等无渗透性的坚硬物质宜用凿形齿：渗透性坚硬物放一尖齿O链斗式挖泥船一、适用于开挖海港、内河等大中型疏浚工程，特别是对工程规格要求严格的码头基槽、泊位及水工建筑物基础的开挖。二、开工展布时，链斗式挖泥船自航或被拖到挖槽起始点的位置，采用绞吸挖泥船进点定位方法定位。如顺流定位，当挖泥船接近挖槽起点时，先抛下舰锚，然后放下尾锚缆使船顺流前移，到挖槽起点处，即收紧尾锚缆，再放下斗桥使船体固定。如系逆流定位，当挖泥船到
13、达挖槽起点时，则先放下斗桥固定船位。然后待抛锚完成后，再校准船位。主要施工方法有：斜向横挖法、扇形横挖法、十字形横挖法、平行横挖法等；挖泥采用分条、分段、分层等施工工艺。宜采用逆流施工。只有在施工条件受限制或有涨落潮流的情况下，才采用顺流施Io印60*BIJ泥驳所需数量：=（乜+上+/。）上+1+八匕匕/JIKW拖船所需数量：5=C+工+右）署匕匕。M抓斗式挖泥船一、技术性能不仅能挖掘各种土质，还可以抓取水下石块及部分障碍物。适用于狭小水域、港池、码头岸壁、码头基槽、过江管道、电缆深沟等特殊工程的挖泥施工。生产能力衡量标准：抓斗斗容。二、施工方法一般采用纵挖式施工，根据不同施工条件采用分条、分段、分层、顺流、逆流挖泥等施工工艺。三、抓斗的选用淤泥一一斗容较大的平口抓斗；中等密实一一带齿的抓斗；硬质土一一斗容较小、重量较大的全齿抓斗。W:抓斗挖泥船小时生产率（m）h）n:每小时抓取斗数c:抓斗容积（m3）B:土的搅松系数抓斗充泥系数一、Im3混凝土各材料用量先计算Ikg水泥混凝土的体积，等式为100O唳泥+V砂+%石+唳含气百分比），则Im3碎中m水泥=q。二、挖泥小时生产率和施工小时生产率不同。
