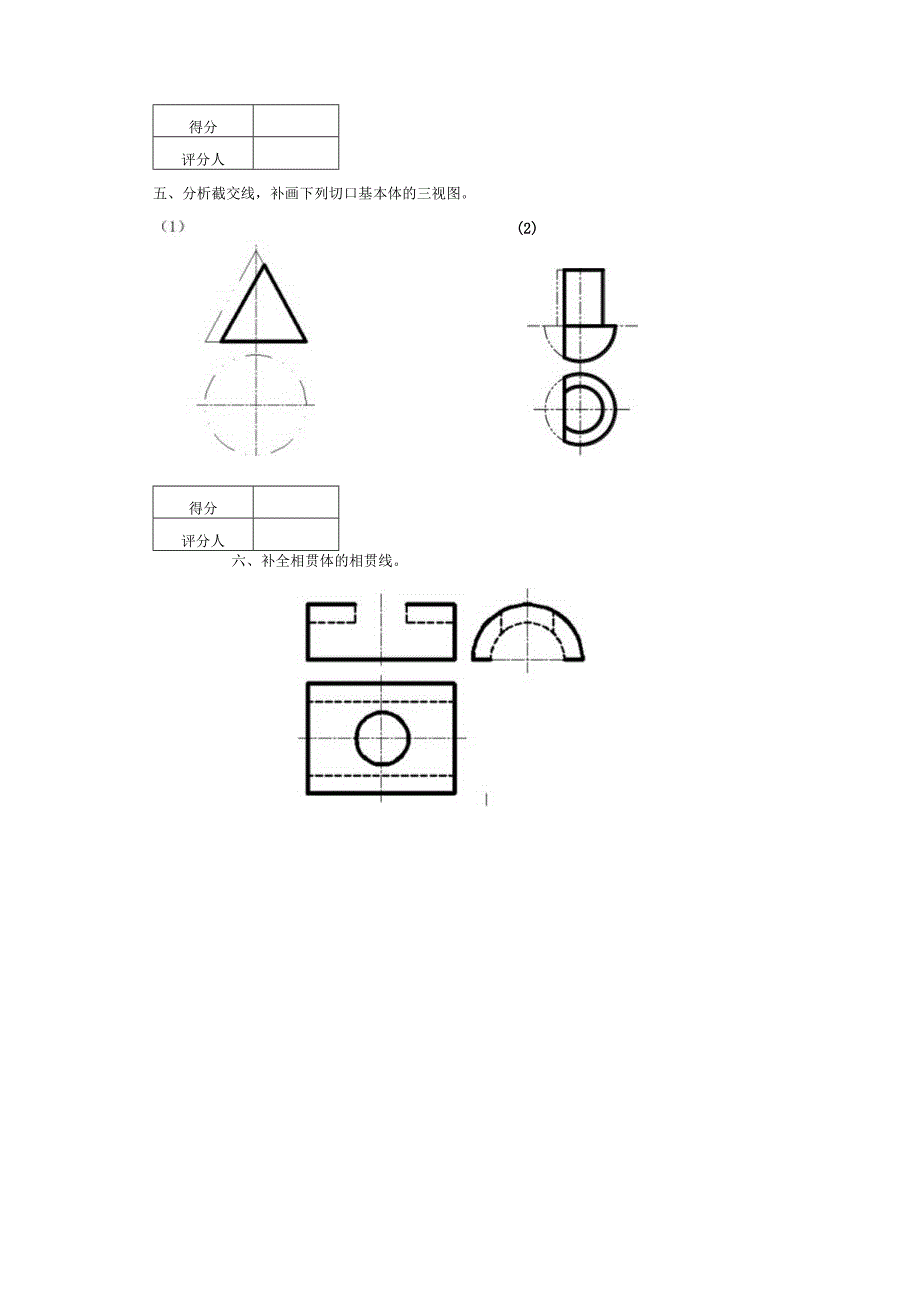

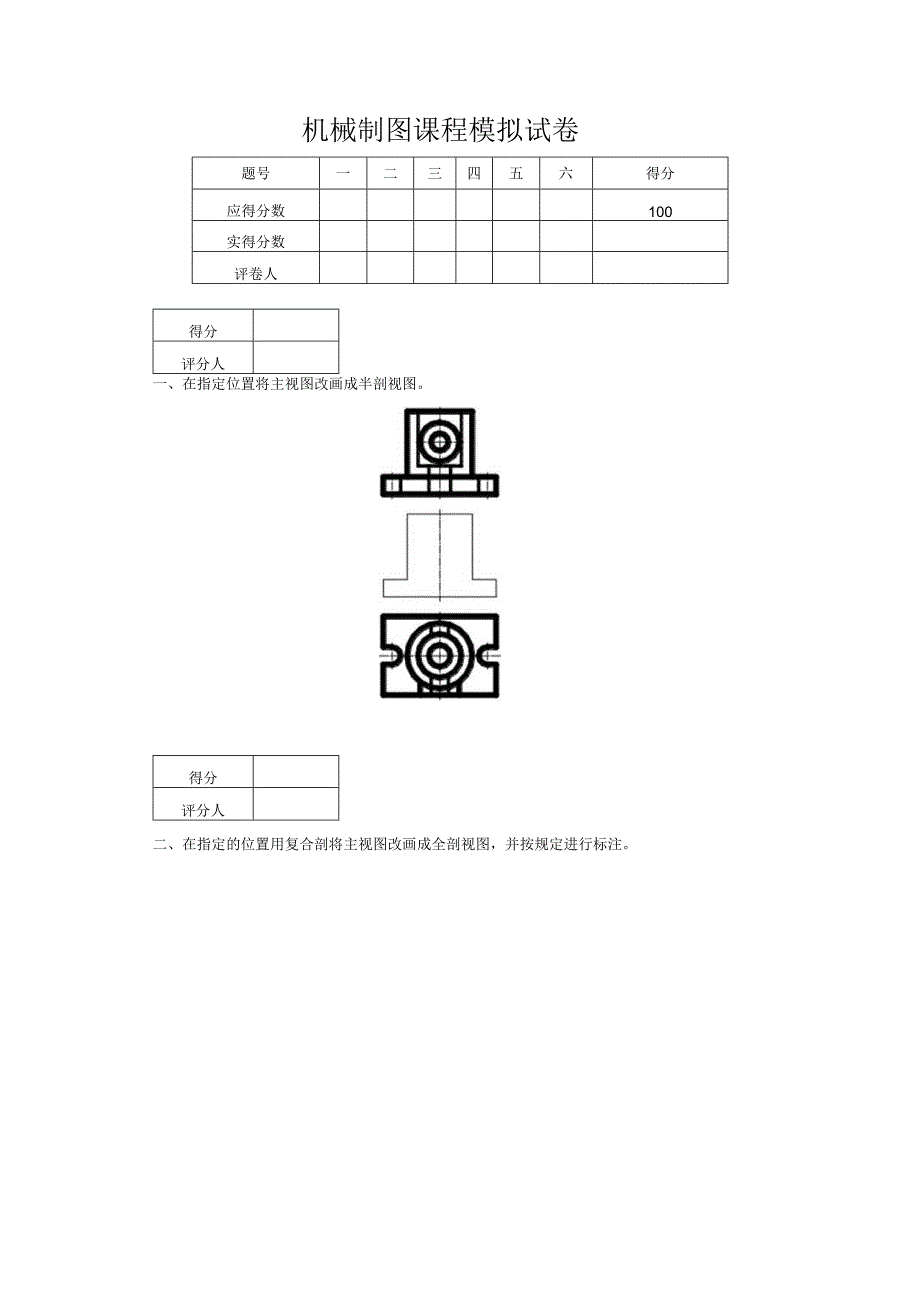

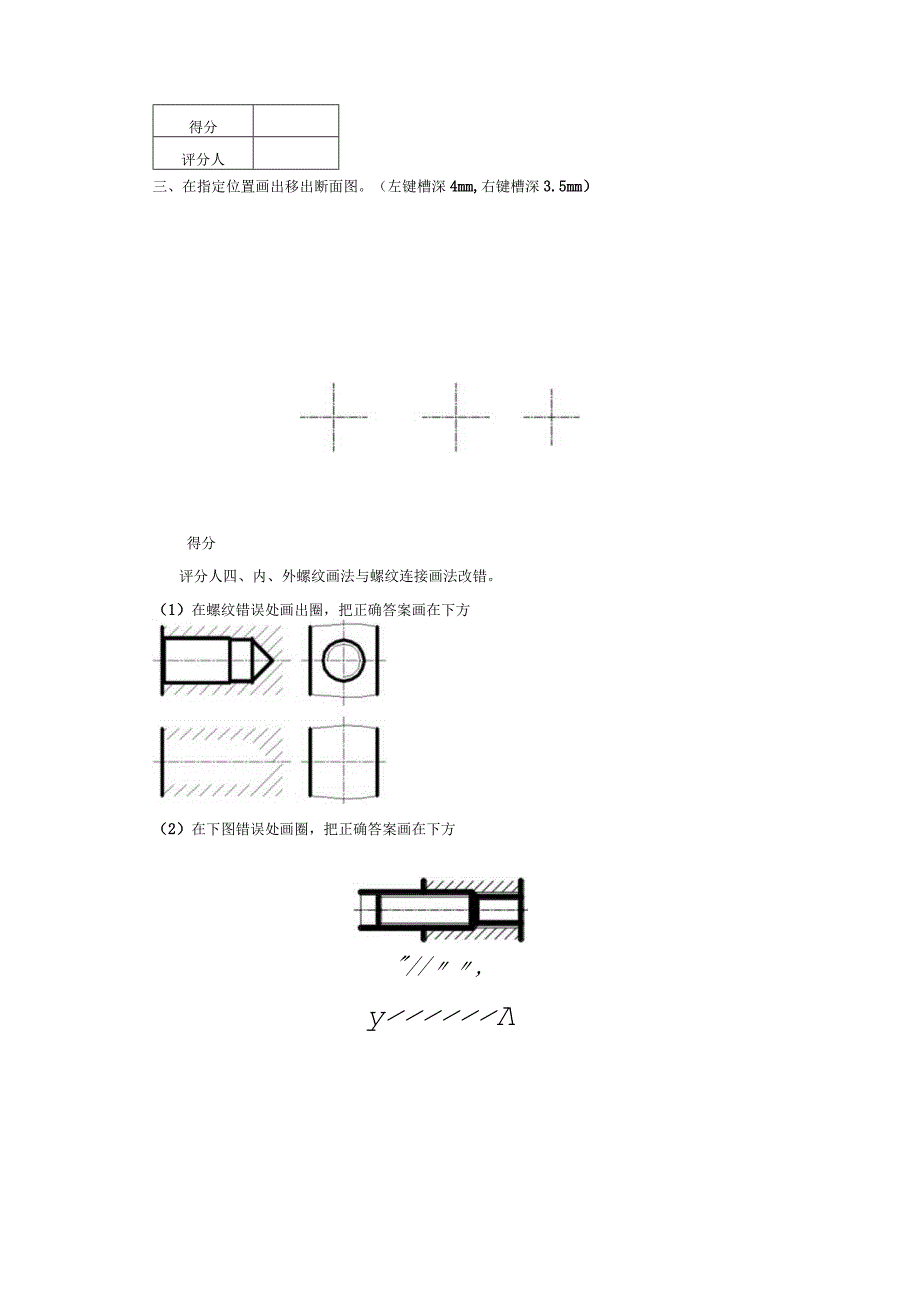

机械制图课程模拟试卷题号一二三四五六得分应得分数100实得分数评卷人得分评分人一、在指定位置将主视图改画成半剖视图。得分评分人二、在指定的位置用复合剖将主视图改画成全剖视图，并按规定进行标注。得分评分人三、在指定位置画出移出断面图。（左键槽深4mm,右键槽深3.5mm）得分评分人四、内、外螺纹画法与螺纹连接画法改错。（1）在螺纹错误处画出圈，把正确答案画在下方（2）在下图错误处画圈，把正确答案画在下方/,y得分评分人五、分析截交线，补画下列切口基本体的三视图。(2)得分评分人六、补全相贯体的相贯线。
