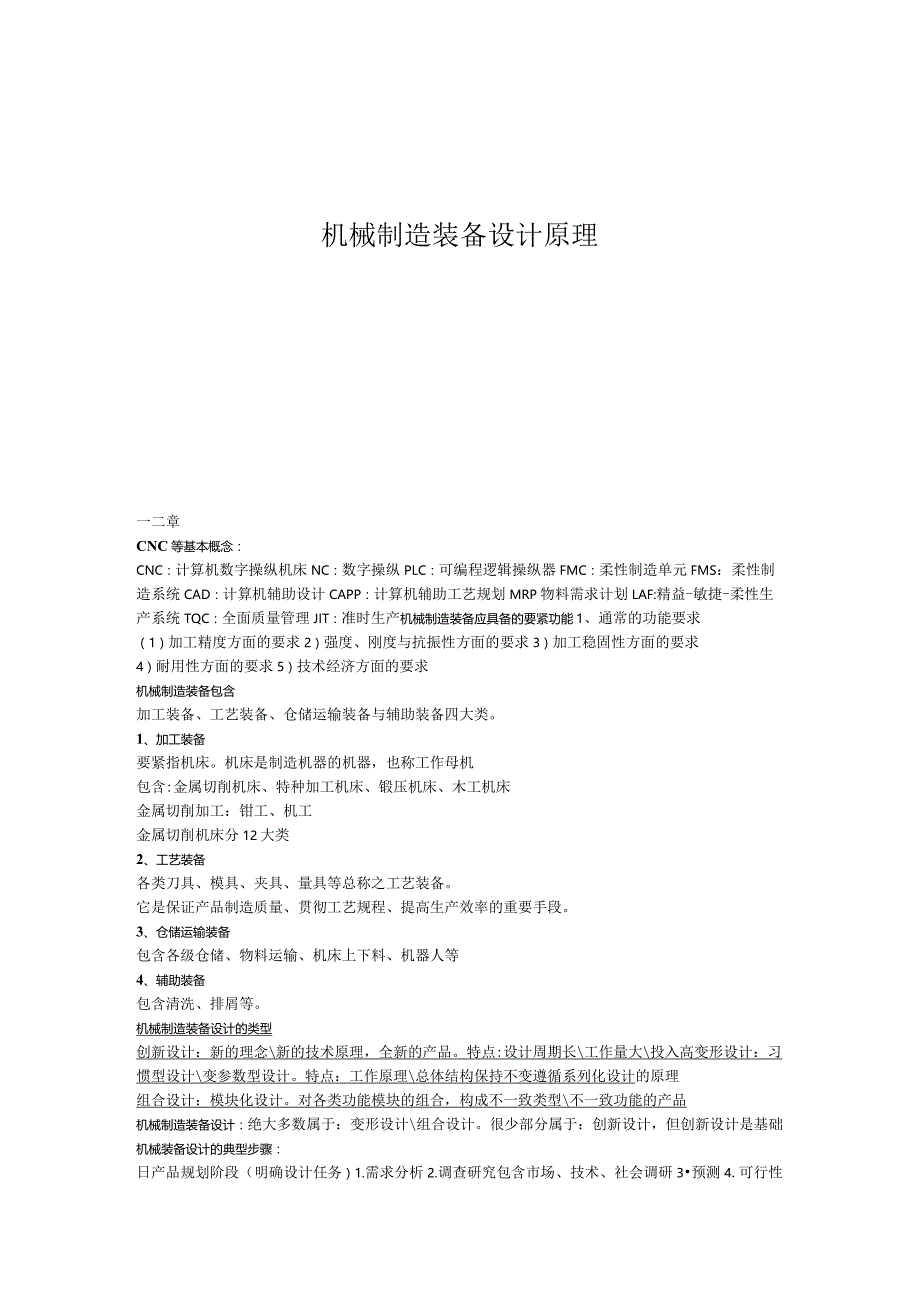

1、机械制造装备设计原理一二章CNC等基本概念：CNC：计算机数字操纵机床NC：数字操纵PLC：可编程逻辑操纵器FMC：柔性制造单元FMS：柔性制造系统CAD：计算机辅助设计CAPP：计算机辅助工艺规划MRP物料需求计划LAF:精益-敏捷-柔性生产系统TQC：全面质量管理JIT：准时生产机械制造装备应具备的要紧功能1、通常的功能要求（1）加工精度方面的要求2）强度、刚度与抗振性方面的要求3）加工稳固性方面的要求4）耐用性方面的要求5）技术经济方面的要求机械制造装备包含加工装备、工艺装备、仓储运输装备与辅助装备四大类。1、加工装备要紧指机床。机床是制造机器的机器，也称工作母机包含:金属切削机床、特种
2、加工机床、锻压机床、木工机床金属切削加工：钳工、机工金属切削机床分12大类2、工艺装备各类刀具、模具、夹具、量具等总称之工艺装备。它是保证产品制造质量、贯彻工艺规程、提高生产效率的重要手段。3、仓储运输装备包含各级仓储、物料运输、机床上下料、机器人等4、辅助装备包含清洗、排屑等。机械制造装备设计的类型创新设计：新的理念新的技术原理，全新的产品。特点:设计周期长工作量大投入高变形设计：习惯型设计变参数型设计。特点：工作原理总体结构保持不变遵循系列化设计的原理组合设计：模块化设计。对各类功能模块的组合，构成不一致类型不一致功能的产品机械制造装备设计：绝大多数属于：变形设计组合设计。很少部分属于：创

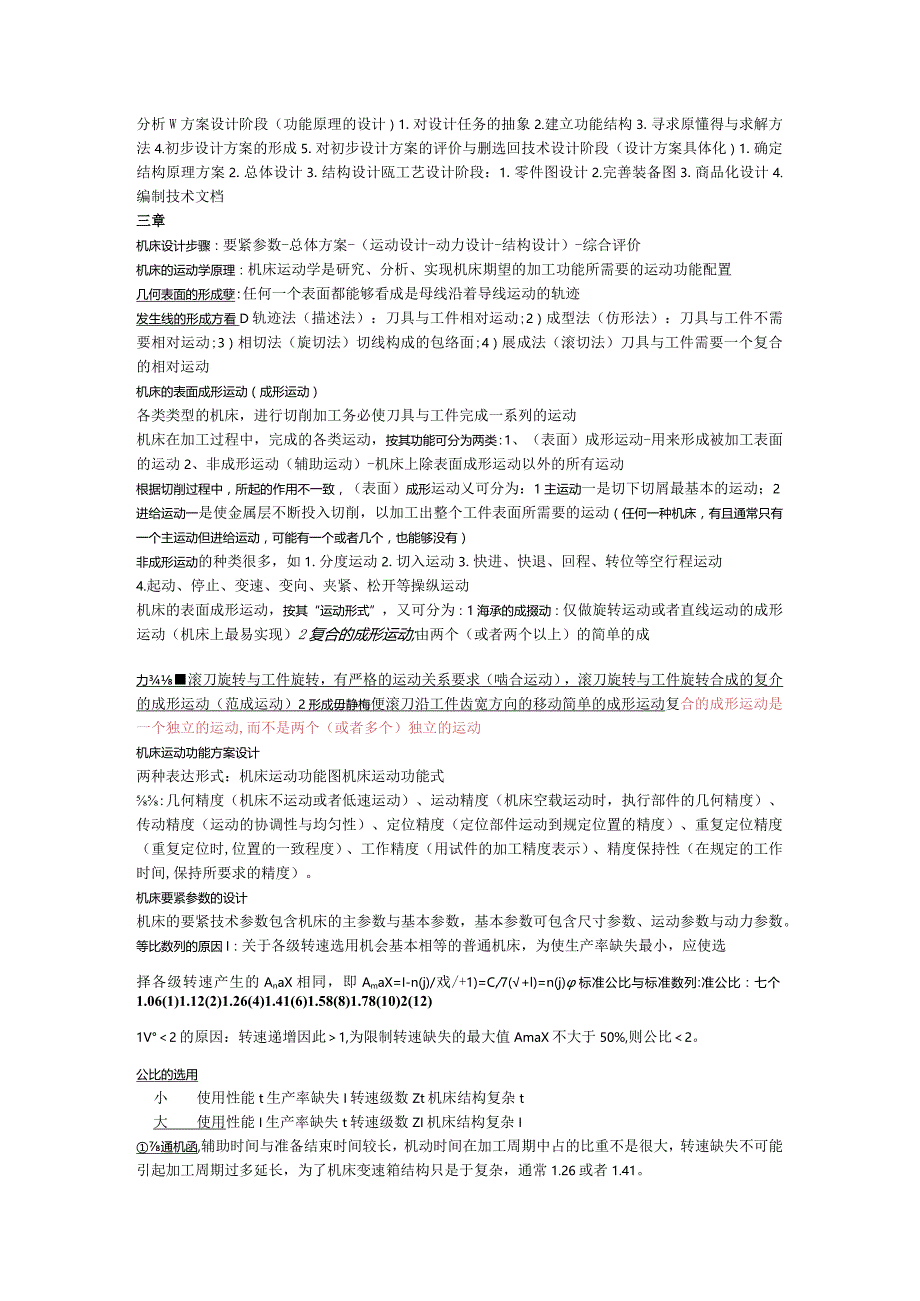

3、新设计，但创新设计是基础机械装备设计的典型步骤：日产品规划阶段（明确设计任务）1.需求分析2.调查研究包含市场、技术、社会调研3预测4.可行性分析W方案设计阶段（功能原理的设计）1.对设计任务的抽象2.建立功能结构3.寻求原懂得与求解方法4.初步设计方案的形成5.对初步设计方案的评价与删选回技术设计阶段（设计方案具体化）1.确定结构原理方案2.总体设计3.结构设计瓯工艺设计阶段：1.零件图设计2.完善装备图3.商品化设计4.编制技术文档三章机床设计步骤：要紧参数-总体方案-（运动设计-动力设计-结构设计）-综合评价机床的运动学原理：机床运动学是研究、分析、实现机床期望的加工功能所需要的运动功能
4、配置几何表面的形成孽:任何一个表面都能够看成是母线沿着导线运动的轨迹发生线的形成方看D轨迹法（描述法）：刀具与工件相对运动;2）成型法（仿形法）：刀具与工件不需要相对运动;3）相切法（旋切法）切线构成的包络面;4）展成法（滚切法）刀具与工件需要一个复合的相对运动机床的表面成形运动（成形运动）各类类型的机床，进行切削加工务必使刀具与工件完成一系列的运动机床在加工过程中，完成的各类运动，按其功能可分为两类：1、（表面）成形运动-用来形成被加工表面的运动2、非成形运动（辅助运动）-机床上除表面成形运动以外的所有运动根据切削过程中，所起的作用不一致，（表面）成形运动乂可分为：1主运动一是切下切屑最基本
5、的运动；2进给运动一是使金属层不断投入切削，以加工出整个工件表面所需要的运动（任何一种机床，有且通常只有一个主运动但进给运动，可能有一个或者几个，也能够没有）非成形运动的种类很多，如1.分度运动2.切入运动3.快进、快退、回程、转位等空行程运动4.起动、停止、变速、变向、夹紧、松开等操纵运动机床的表面成形运动，按其“运动形式”，又可分为：1海承的成掇动：仅做旋转运动或者直线运动的成形运动（机床上最易实现）2复合的成形运动;由两个（或者两个以上）的简单的成力滚刀旋转与工件旋转，有严格的运动关系要求（啮合运动），滚刀旋转与工件旋转合成的复介的成形运动（范成运动）2形成毋静梅便滚刀沿工件齿宽方向的移
6、动简单的成形运动复合的成形运动是一个独立的运动,而不是两个（或者多个）独立的运动机床运动功能方案设计两种表达形式：机床运动功能图机床运动功能式:几何精度（机床不运动或者低速运动）、运动精度（机床空载运动时，执行部件的几何精度）、传动精度（运动的协调性与均匀性）、定位精度（定位部件运动到规定位置的精度）、重复定位精度（重复定位时,位置的一致程度）、工作精度（用试件的加工精度表示）、精度保持性（在规定的工作时间,保持所要求的精度）。机床要紧参数的设计机床的要紧技术参数包含机床的主参数与基本参数，基本参数可包含尺寸参数、运动参数与动力参数。等比数列的原因I：关于各级转速选用机会基本相等的普通机床，为
7、使生产率缺失最小，应使选择各级转速产生的AnaX相同，即AmaX=I-n(j)/戏/+1)=C,7(+l)=n(j)标准公比与标准数列:准公比：七个1.06(1)1.12(2)1.26(4)1.41(6)1.58(8)1.78(10)2(12)1V2的原因：转速递增因此1,为限制转速缺失的最大值AmaX不大于50%,则公比2。公比的选用小使用性能t生产率缺失I转速级数Zt机床结构复杂t大使用性能I生产率缺失t转速级数ZI机床结构复杂I通机函,辅助时间与准备结束时间较长，机动时间在加工周期中占的比重不是很大，转速缺失不可能引起加工周期过多延长，为了机床变速箱结构只是于复杂，通常1.26或者1.4

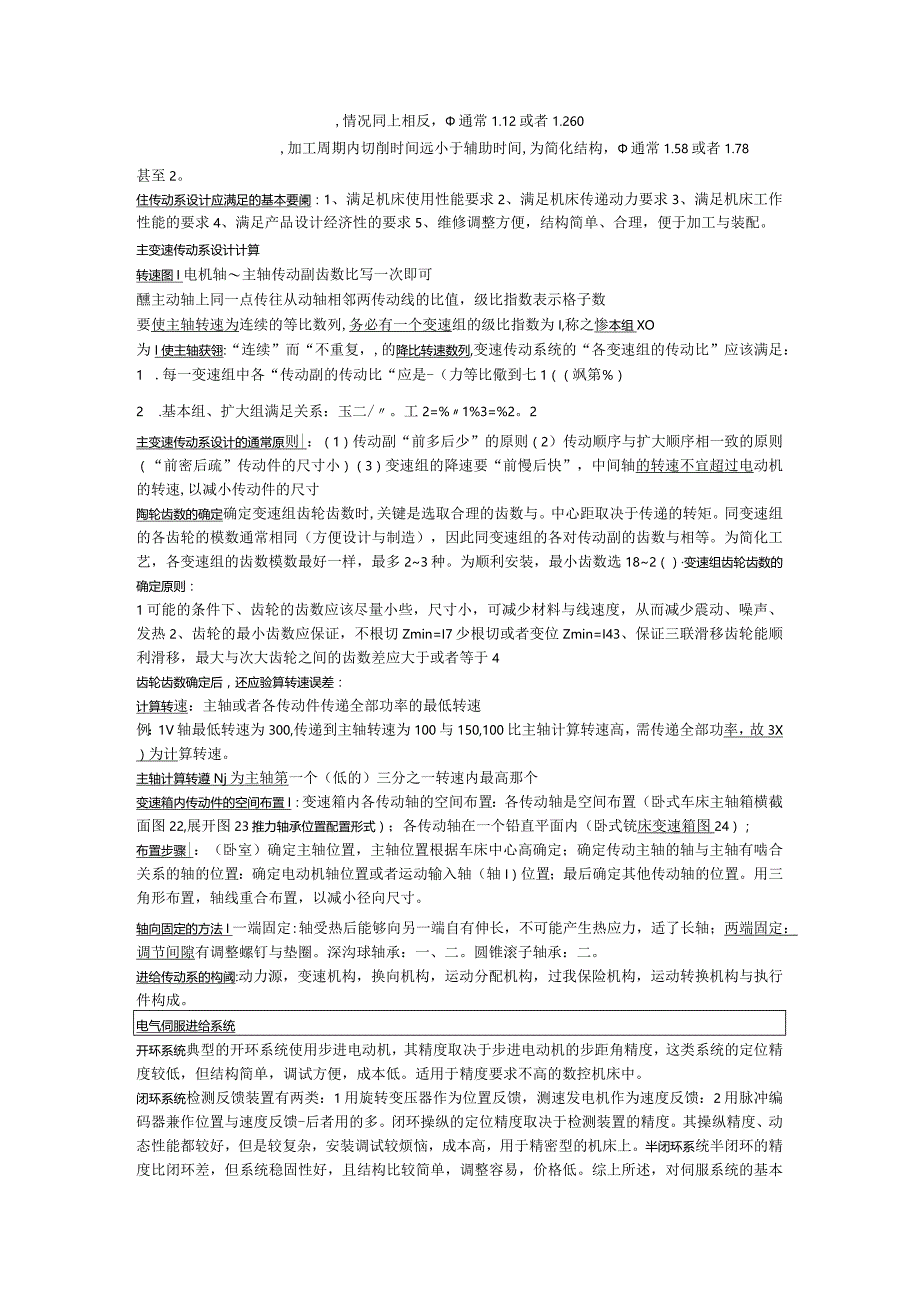

8、1。,情况同上相反，通常1.12或者1.260,加工周期内切削时间远小于辅助时间,为简化结构，通常1.58或者1.78甚至2。住传动系设计应满足的基本要阑：1、满足机床使用性能要求2、满足机床传递动力要求3、满足机床工作性能的要求4、满足产品设计经济性的要求5、维修调整方便，结构简单、合理，便于加工与装配。主变速传动系设计计算转速图I电机轴主轴传动副齿数比写一次即可醺主动轴上同一点传往从动轴相邻两传动线的比值，级比指数表示格子数要使主轴转速为连续的等比数列,务必有一个变速组的级比指数为I,称之惨本组XO为I使主轴获翎:“连续”而“不重复，,的降比转速数列,变速传动系统的“各变速组的传动比”应该
9、满足：1 .每一变速组中各“传动副的传动比“应是-（力等比儆到七1（飒第）2 .基本组、扩大组满足关系：玉二/。工2=%1%3=%2。2主变速传动系设计的通常原则|：（1）传动副“前多后少”的原则（2）传动顺序与扩大顺序相一致的原则（“前密后疏”传动件的尺寸小）（3）变速组的降速要“前慢后快”，中间轴的转速不宜超过电动机的转速,以减小传动件的尺寸陶轮齿数的确定确定变速组齿轮齿数时,关键是选取合理的齿数与。中心距取决于传递的转矩。同变速组的各齿轮的模数通常相同（方便设计与制造），因此同变速组的各对传动副的齿数与相等。为简化工艺，各变速组的齿数模数最好一样，最多23种。为顺利安装，最小齿数选182
10、（）变速组齿轮齿数的确定原则：1可能的条件下、齿轮的齿数应该尽量小些，尺寸小，可减少材料与线速度，从而减少震动、噪声、发热2、齿轮的最小齿数应保证，不根切Zmin=I7少根切或者变位Zmin=I43、保证三联滑移齿轮能顺利滑移，最大与次大齿轮之间的齿数差应大于或者等于4齿轮齿数确定后，还应验算转速误差：计算转速：主轴或者各传动件传递全部功率的最低转速例：1V轴最低转速为300,传递到主轴转速为100与150,100比主轴计算转速高，需传递全部功率，故3X）为计算转速。主轴计算转遵Nj为主轴第一个（低的）三分之一转速内最高那个变速箱内传动件的空间布置I：变速箱内各传动轴的空间布置：各传动轴是空间
11、布置（卧式车床主轴箱横截面图22,展开图23推力轴承位置配置形式）；各传动轴在一个铅直平面内（卧式铳床变速箱图24）；布置步骤|：（卧室）确定主轴位置，主轴位置根据车床中心高确定；确定传动主轴的轴与主轴有啮合关系的轴的位置：确定电动机轴位置或者运动输入轴（轴I）位置；最后确定其他传动轴的位置。用三角形布置，轴线重合布置，以减小径向尺寸。轴向固定的方法I一端固定:轴受热后能够向另一端自有伸长，不可能产生热应力，适了长轴；两端固定：调节间隙有调整螺钉与垫圈。深沟球轴承：一、二。圆锥滚子轴承：二。进给传动系的构阈:动力源，变速机构，换向机构，运动分配机构，过我保险机构，运动转换机构与执行件构成。电气
12、伺服进给系统开环系统典型的开环系统使用步进电动机，其精度取决于步进电动机的步距角精度，这类系统的定位精度较低，但结构简单，调试方便，成本低。适用于精度要求不高的数控机床中。闭环系统检测反馈装置有两类：1用旋转变压器作为位置反馈，测速发电机作为速度反馈：2用脉冲编码器兼作位置与速度反馈-后者用的多。闭环操纵的定位精度取决于检测装置的精度。其操纵精度、动态性能都较好，但是较复杂，安装调试较烦恼，成本高，用于精密型的机床上。半闭环系统半闭环的精度比闭环差，但系统稳固性好，且结构比较简单，调整容易，价格低。综上所述，对伺服系统的基本要求是：稳固性好/精度要高/快速响应性好/定位精度高。机械传动部件应满
13、足的基本要求：使用低摩擦传动：伺服系统与机械传动系匹配要合适：选择最佳降速比来降低惯量，最好使用直接传动方式：使用预紧办法提高整个系统的刚度；使用消除传动间隙的方法，减小反向死区误差,提高运动平稳性与定位精度。齿轮传动间隙的丽I刚性遇整法是调整后齿侧间隙不能白动进行补偿（偏心轴套调整法）；柔性调画法是指调整后的齿侧间隙能够自动进行补偿（双片直齿轮错齿调整法）。滚珠丝杠及其支茜滚珠丝杠常使用角接触球轴承或者双向推力圆柱滚子轴承与滚针轴承的组合轴方式。前者通常用在中、小型数控机床，后者则用在轴向刚度高的场合。陵珠丝杠的三种支承方式,1一端固定,另一端自由；（双推-自由）短丝杠，竖直安装丝杠2一端固
14、定,另一端简支承：（双推-支承）卧式安装丝杠3两端固定（双推-双推）高拉压刚度,预拉伸量P126滚珠丝杠螺母副间隙消除与预麻滚珠丝杠螺母副务必：消除间隙，并施加预紧力，以保证丝杠、滚珠与螺母之间没有间隙，提高螺母丝杠副的接触刚度。滚珠丝杠螺母副通常使用双螺母结构（图）垫片式与齿差式滚珠丝杠的预拉福（1）提高丝杠拉压刚度（2）补偿丝杠的热变性。通常预拉伸力为“最大工作载荷”的0.35倍P145D前端配置：两个方向的推力轴承都布置在前支承处。在前支承处，轴承较多，发热大，温升高;主轴受热后向后伸长，不影响轴向精度，这种配置用于轴向精度与刚度要求较高的高精度机床或者数控机床。2）后端配置：两个方向的
15、推力轴承都布置在后支承处。前支承处轴承较少，发热小，温升低；但主轴受热后向前伸长，影响轴向精度。这种配置用于轴向精度要求不高的普通精度机床，如立铳、多刀车床等。3）两端配置：两个方向的推力轴承分别布置在前后两个支承处。：当主轴受热伸长后，影响主轴轴承的轴向间隙。可用弹簧消除间隙与补偿热膨胀。这种配置常用于短主轴，如组合机床主轴。4）中间配置：两个方向的推力轴承在前支承的后侧。减少主轴的悬伸量，并使主轴的热膨胀向后；但前支承结构较复杂，温升也可能较高。图P1062-23作为考题主轴的材料普通机床主轴-中碳钢（如45钢），调质处理后，端部、锥孔、定心轴颈或者锥面）局部高频淬硬，以提高其耐磨性；特殊要求（热处理变形小、淬透性高）用合金钢。:主轴轴承的配置型式应根据刚度、转速、承载能力、抗振性与噪声等要求来选择。速度型：主轴前后轴承都使用角接触球轴承（两联或者三联）。轴向切削力越大，角度应越大，且大角度的刚度也大。具有良好的高速性能，承载能力小。刚度三:前支承使用双列短圆柱滚子轴承承受径向载荷与60度角接触双列向心推力轴承承受轴向载荷；后支承使用双列短圆柱滚子轴承C速度刚度型:前轴承使用双列短圆柱滚子轴承。后支承使用两联角接触球轴承。主轴部件主支承常用的滚动轴承特点分析能承受较大的径向载荷；4）刚度高：5）不能承受轴向力。圆锥滚
