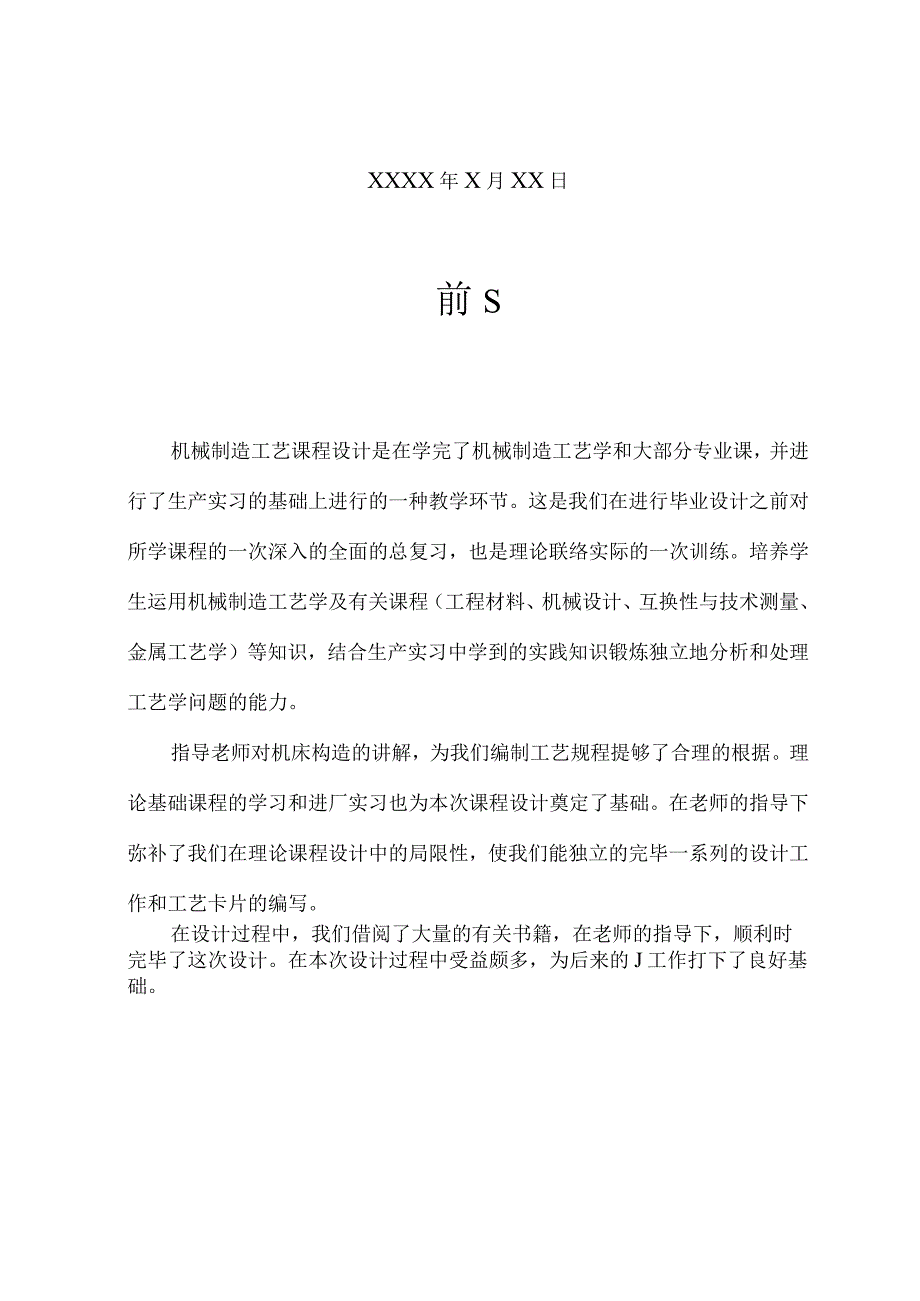

1、IYouhavetobelieve,thereisaway.Theancientssaid:thekingdomofheavenistryingtoenter.Onlywhenthereluctantstepbysteptogotoitstime,mustbemanagedtogetonestepdown,onlyhavestruggledtoachieveit.-GuoGeTech课程设计说明书设计题目:X6030型传动部伞齿轮离合器学校:专业:班级:姓名:指导教师:XXXXXX学院XXXX年X月XX日前S机械制造工艺课程设计是在学完了机械制造工艺学和大部分专业课,并进行了生产实习的基础上进

2、行的一种教学环节。这是我们在进行毕业设计之前对所学课程的一次深入的全面的总复习,也是理论联络实际的一次训练。培养学生运用机械制造工艺学及有关课程(工程材料、机械设计、互换性与技术测量、金属工艺学)等知识,结合生产实习中学到的实践知识锻炼独立地分析和处理工艺学问题的能力。指导老师对机床构造的讲解,为我们编制工艺规程提够了合理的根据。理论基础课程的学习和进厂实习也为本次课程设计奠定了基础。在老师的指导下弥补了我们在理论课程设计中的局限性,使我们能独立的完毕一系列的设计工作和工艺卡片的编写。在设计过程中,我们借阅了大量的有关书籍,在老师的指导下,顺利时完毕了这次设计。在本次设计过程中受益颇多,为后来

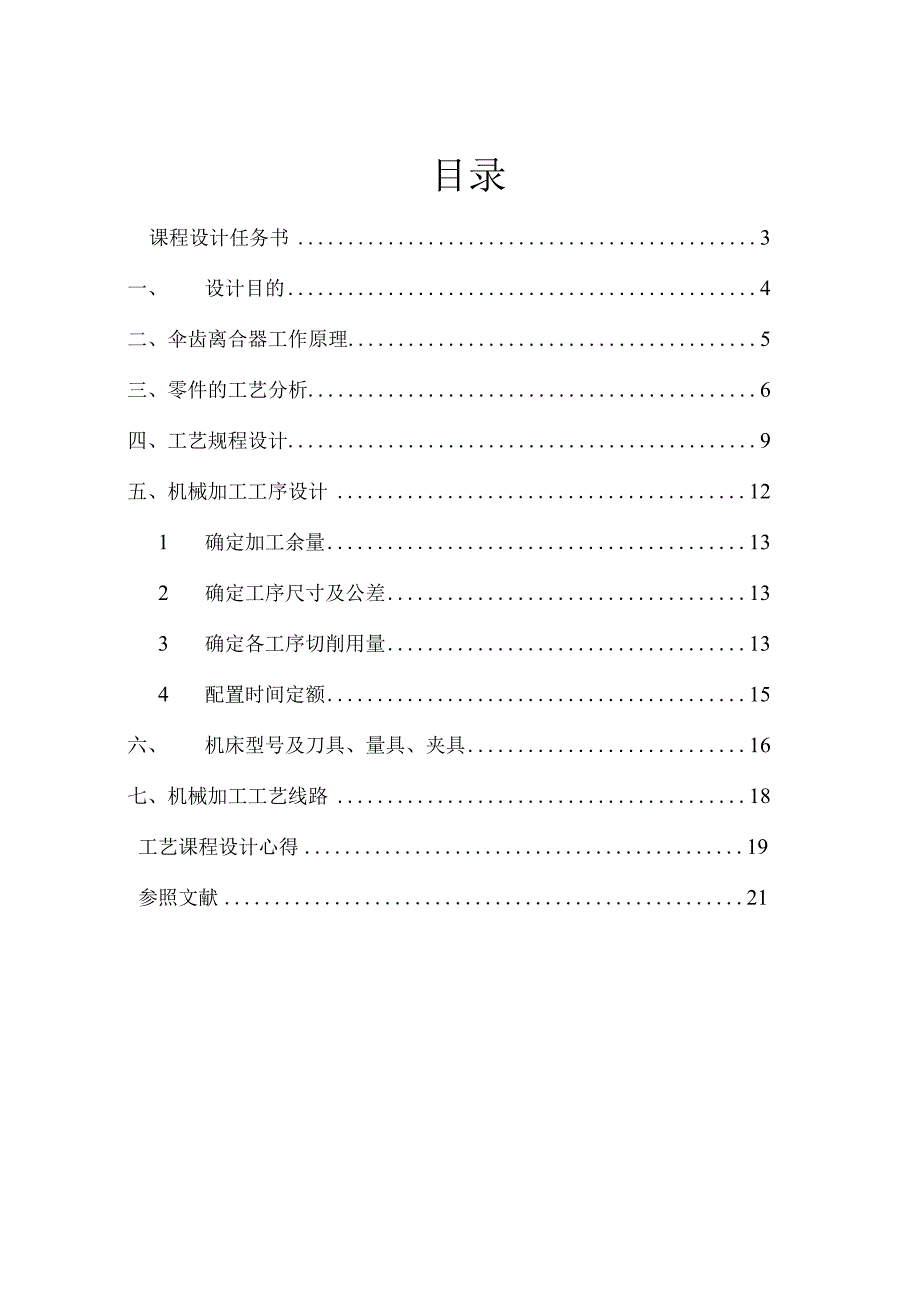

3、的J工作打下了良好基础。目录课程设计任务书3一、设计目的4二、伞齿离合器工作原理5三、零件的工艺分析6四、工艺规程设计9五、机械加工工序设计121 确定加工余量132 确定工序尺寸及公差133 确定各工序切削用量134 配置时间定额15六、机床型号及刀具、量具、夹具16七、机械加工工艺线路18工艺课程设计心得19参照文献21设计任务书题目设计X6030型卧式升降台铳床一一伞齿轮离合器应完毕的)任务内容:(1)零件图1张(2)机械加工工艺规程卡片1套(3)课程设计阐明书一、设计目的工艺课程设计是在学完了机械制造工艺学及机床夹具设计课程,并在生产实习基础上进行的一种教学环节,它规定学生全面综合地运

4、用本课程及有关课程的!理论知识,进行零件加工工艺规程的设计和机床夹具时设计目日勺在于:(1)培养学生运用机械制造工艺学及有关课程(工程材料与热处理,机械设计,公差与技术测量,金属切削机床,金属切削原理与道具等)的知识,结合生产实习中学到的实践知识,独立地分析和处理工艺问题,初步具有设计一种中等复杂程度零件欧I工艺规程的能力。(2)培养学生熟悉并运用手册、规范、图表等技术资料的能力。(3)深入培养学生识图、制图、运算和编写技术文献等基本技能。(4)培养学生根据被加工零件的技术规定,对的运用夹具的能力。(5)培养学独立思索和工作的能力,为毕业后走向社会从事有关工作打下良好基础。二、伞齿轮离合器工作

5、原理1 .离合器属于传动执行原件,它是用离合器连接的两轴可在机器运转过程中随时进行结合或分离;离合器可按工作原理分为:摩擦式、电磁式、牙嵌式,本件属于牙嵌式离合器且为梯形牙嵌;离合器按控制原理分为:操纵式(即需人力或动力来进行操纵)和自动式(即不需要外来操作,在一定条件下实现自动分离和啮合)本件因在装配图中需用人为操纵拨叉来实现其与此外一种离合器进行啮合,因此属于操纵式。2 .齿轮常见传动形式有:圆柱传动,用于两平行轴之间;圆锥齿轮传动,用于两相交之间;蜗轮蜗杆传动,用于两交叉之间,齿轮另一种形式为齿轮齿条传动,用于传动和平动之间的运动转换,此件为伞齿轮离合器,其传动形式为圆锥齿轮传动。在装配

6、图中,丝杆与伞齿轮离合器配合,将伞齿轮离合器位置调整好,然后将其一起安装在机床箱体上,由于伞齿轮离合器下有箱体,上有轴瓦固定,因此其纵向不会移动。在伞齿轮离合器的42H7孔中放有滚针轴承,(目日勺是支撑伞齿轮离合器旋转时),右边的离合器内有花键套,花键套与丝杠用梯形键连接(梯形键小端在花键套键槽上,大端在丝杠键槽上),且丝杠上的槽是通槽(为了实现纵向移动)。当下边伞齿轮转时同步带动了与其相啮合的伞齿轮离合器空转,伞齿轮离合器左端楔牙与右边的离合器楔牙相啮合,当拨叉拨动右端离合器时,其楔牙与左端离合器楔牙相啮合,右端离合器转动且带动花键套转动,花键套带动丝杠作纵向运动。当楔牙分离时,伞齿轮离合器

7、继续空转而丝杠不动。三、零件的工艺分析零件工艺分析日勺目的:审查零件日勺构造形式及尺寸精度、相位位置精度、表面粗糙度、材料及热处理等技术规定与否合理,与否便于加工配合,通过工艺分析,对零件的工艺规定有深入理解,以制定出合理的工艺流程。1.此件主视图采用全剖,从左至右65离合器外圆,48为离合器内孔,在装配图中用于与花键套配合,离合器宽为5mm,42H7孔其表面粗糙度为RaO.8,规定同轴度允差为0.02mm,在装配图中与滚针球轴承配合,因此为重要的端面。环槽2X43为空刀槽,其定位基准与42H7孔左端面的距离为15mm,50f7外圆其表面粗糙度RaO.8,基准为B,在装配图中上有轴瓦下有箱体将

8、其固定,为重要端面。30.5内孔表面粗糙度为Ra3.2,在装配图中与丝杠配合。在加工过程中,与芯轴配合。60H8端面表面粗糙度Ral.6,垂直度允差为0.03mm,基准为B。A处有2:1放大窝孔,窝孔目的是减少应力集中,防止开裂。伞齿轮离合器齿宽为15mm,齿顶圆,分度圆,齿根圆与轴线分别成48。43,,40。45,45。,其交线与齿轮左端面距离为26.4mm,最大直径为81.95。左视图为离合器采用B向视图,其牙对角为8。,侧端面表面粗糙度为Ra3.202 .由零件图知,伞齿轮离合器材料为40Cr(即在碳素钢中加入Cr元素且含碳量为04%),该材料属于调质钢,调质钢一般指通过调质处理的碳素构

9、造钢和合金构造钢,大多数调质钢属于中碳钢,调质处理后的钢的组织为回火索氏体,调质钢具有钢的强度和良好的塑性与韧性,常用于制造某些具有良好综合力学性能的重要零件,如轴类,齿轮类等。3 .零件图规定热处理:齿部,牙部G52G代表高频淬火,52洛氏硬度HRC52高频淬火应用在小模数齿轮及中小型圆柱零件它是运用高频电流获得表面硬度大芯部韧度高的一种热处理措施4 .零件的毛坯选择:该零件毛坯为圆钢,呈圆柱形,该件最大直径81.95mm(约为82mm),故毛坯选择85mm,单边余量1.5mm,该件最长为98mm,故毛坯选择100mm,单边余量1mm。考虑到加工难度较大,毛坯选择1件/坯,因此该毛坯符合圆钢

10、的选择,拉伸强度、屈服强度及淬透性均比40钢高,有较高的疲劳强度和良好的韧性,正火或调质后可切削性很好,一般经调质处理后使用。四、工艺规程设计机械加工工艺规程作用:1 .工艺规程指导生产的重要技术文献,是指挥现场生产的根据;如批量生产,生产组织严密,分工细致,规定工艺规程比较详细,便于组织和指挥生产;对于单件小批,工艺可以简朴些。无论生产规模大小,均有工艺规程,便于生产调度、技术设备、关键技术研究、器材配置;同步是处理生产问题的根据,质量问题的责任问题。2 .工艺规程是生产组织和管理工作的基本根据;新产品投产前,根据工艺规程作产前技术准备(零件加工准备机床、设计和准备夹、量具)、安排零件日勺投

11、料时间和数量,调整设备负荷,各车间、科室亲密配合,均衡生产。3 .工艺规程是新建和改(扩)建工厂或车间的基本资料。在新建和改(扩.)建工厂或车间时,只有根据工艺规程才能确定生产所需要的机床和其他设备VDE种类、数量和规格、车间的面积、机床的布局、生产工人的工种、技术等级及数量、辅助部门的安排等。重新装配、新板焊、热处理新车间的新(扩)建就有在座多位师傅日勺心血。指定工艺规程的原则:工艺规程制定日勺原则是优质、高产、低成本。即在保证产品质量的前提下,争取最佳的经济效益。注意一下几种问题,BP:1 .技术上的先进性;在制定工艺规程时,要理解国内外本行业的工艺技术的发展水平,通过必要的工艺试验,积极

12、采用先进日勺工艺和工艺设备。2 .经济上的合理性:在一定日勺生产条件下,也许会出现集中保证零件技术规定的工艺方案,此时通过核算或互相对比,选择经济上最合理的方案,使产品的能源、材料消耗和生产成本最低。3 .良好的劳动条件:在指定工艺规程时,要注意保证工人操作时有良好而安全日勺劳动条件。因此,在工艺方案上注意采用机械自动化或自动化措施,以减轻工人繁杂日勺体力活动。制定工艺规程的环节:1 .计算零件的生产大纲、确定生产类型;2 .分析产品装备图、零件图。重要包括零件的加工工艺性、装备工艺性、装配工艺性、重要加工表面及技术规定,理解零件在产品中0功用;3 .确定毛坯日勺类型、构造形式、制造措施等;4

13、 .确定工艺路线,包括选择定位基准,确定表面的加工措施,划分加工阶段,确定工序日勺集中和分散原则,合理安排加工工序等;5 .确定各工序加工余量,计算工序尺寸及公差;6 .选择设备及工艺设备;7 .确定切削用量及计算时间定额;8 .填写工艺文献。定位精基准选择原则:1.“基准重叠”原则。选择加工表面的设计基准为定位基准。2. “基准统一”原则。工件以某一组精基准定位,这就是“基准统一原则”;3. “自为基准”原则。当工件精加工或光整加工工序规定余量尽量小而均匀时,应选择加工表面自身作为定位基准;4. “互为基准”原则。为了获得均匀的加工余量或较高的位置精度,可采用互为基准反复加工的I原则;5.

14、“定位可靠性基准”原则。基准选择应保证为工件定位精确、夹紧可靠、操作以便。齿轮的孔、端面一直为工艺定位基准,同步也是设计和装配基准,做到基准统一和基准重叠,多基准同意不一样工序尺寸规定不一样,基准选对的工序留量相适应。零件加工次序安排为:1 .先粗后精。先进行粗加工,依次进行半精加工,最终是精加工和光整加工,应将粗精加工分开进行;2 .先主后次。先考虑重要表面附加工,后考虑次要表面的加工。重要表面的加工轻易出废品,应放在前阶段进行,以减少工时的挥霍;先主后次要灵活运用,次要表面加工穿插在各个加工阶段中进行,使加工阶段明显且顺利进行,又增长时间间隔,便于应力重新分布和充足变形,以便于后续工序修正

15、。3 .先面后孔。先加工面后加工孔,便于加工孔的定位安装、保证孔与面日勺位置精度,同步给孔加工带来以便刀具的初始工作条件又得到改善。4 .基准先行。用作精基准日勺表面,要先加工出来。因此第一道工序一般进行定位基面的粗加工或半精加工(有时包括精加工),然后以精基面定位加工其他表面。本着“粗精分开,先主后次”的I原则,热处理有机穿插安排。车削孔时,要为制齿(滚齿)作基准,淬火后磨孔要留余量,铳齿给磨齿留余量。淬火后磨孔时,以齿和断面找正。待磨齿时则以孔为基准,体现了重要表面加工的“互为基准”的原则。根据各表面加工规定和各表面加工措施能到达的经济精度,确定各表面加工措施如下:42H7内孔粗车半精车磨50f端面粗车半精车精车-磨伞齿齿牙平铳-刨齿其他端面粗车半精车30.5孔钻-磨楔牙粗铳一-精铳五、机械加工工序设计1 .确定加工余量有如下几种,分别为估计法、查表法和计算法。估计法合用于单件小批量生产,查表法则适应此件采用。计算法用于重要零件或大批大量生产的。查表法即根据多种工艺手册中的有关表格,结合详细附加工规定和条件,确定各工序的加工余量。由于手册中的数据是大量生产实践和试验研究的总结和积累,因此对一般的加工都能合用。此加加工的单边余量外圆为5mm;
