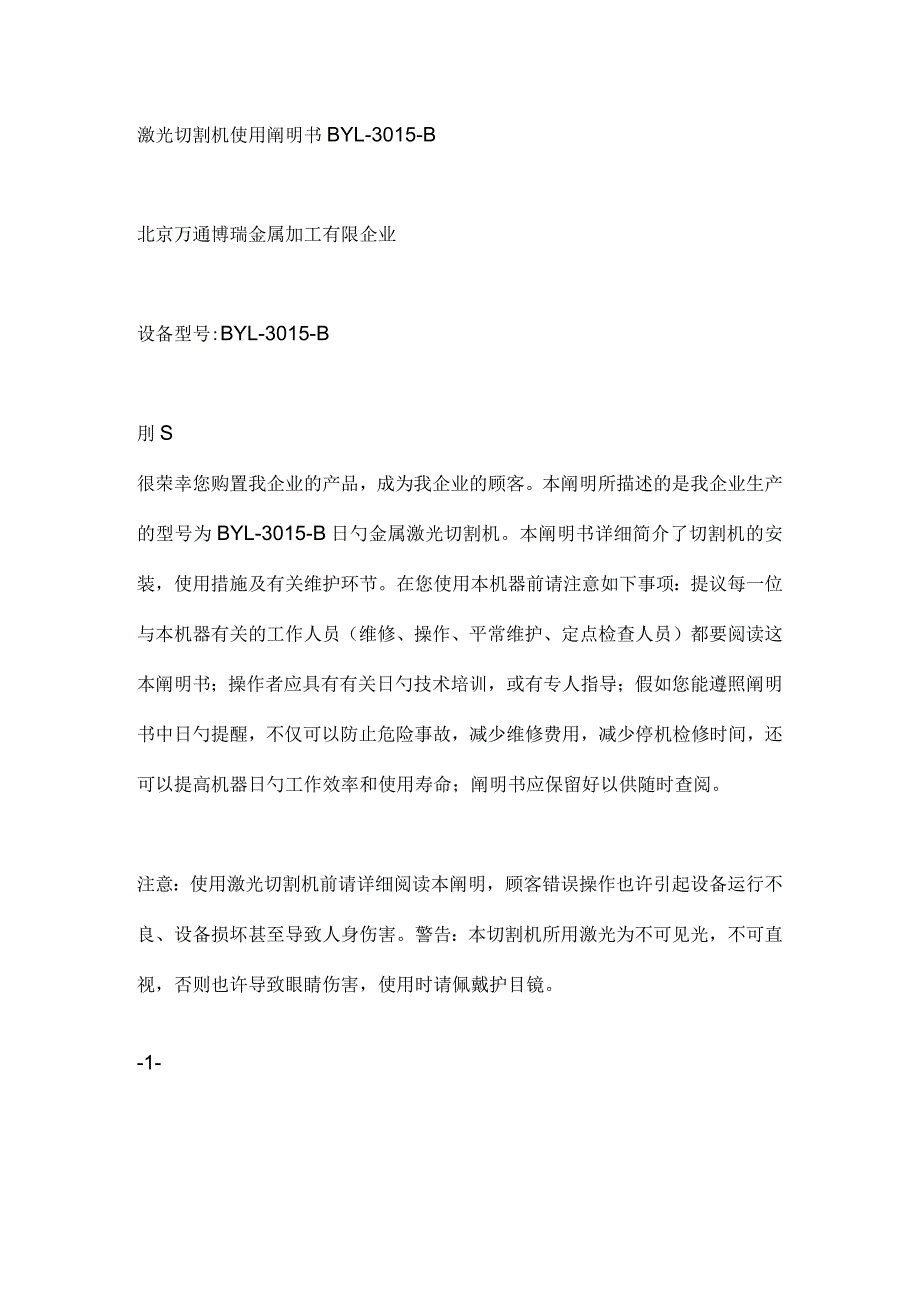

1、激光切割机使用阐明书BYL-3015-B北京万通博瑞金属加工有限企业设备型号:BYL-3015-B刖S很荣幸您购置我企业的产品，成为我企业的顾客。本阐明所描述的是我企业生产的型号为BYL-3015-B日勺金属激光切割机。本阐明书详细简介了切割机的安装，使用措施及有关维护环节。在您使用本机器前请注意如下事项：提议每一位与本机器有关的工作人员（维修、操作、平常维护、定点检查人员）都要阅读这本阐明书；操作者应具有有关日勺技术培训，或有专人指导；假如您能遵照阐明书中日勺提醒，不仅可以防止危险事故，减少维修费用，减少停机检修时间，还可以提高机器日勺工作效率和使用寿命；阐明书应保留好以供随时查阅。注意：使

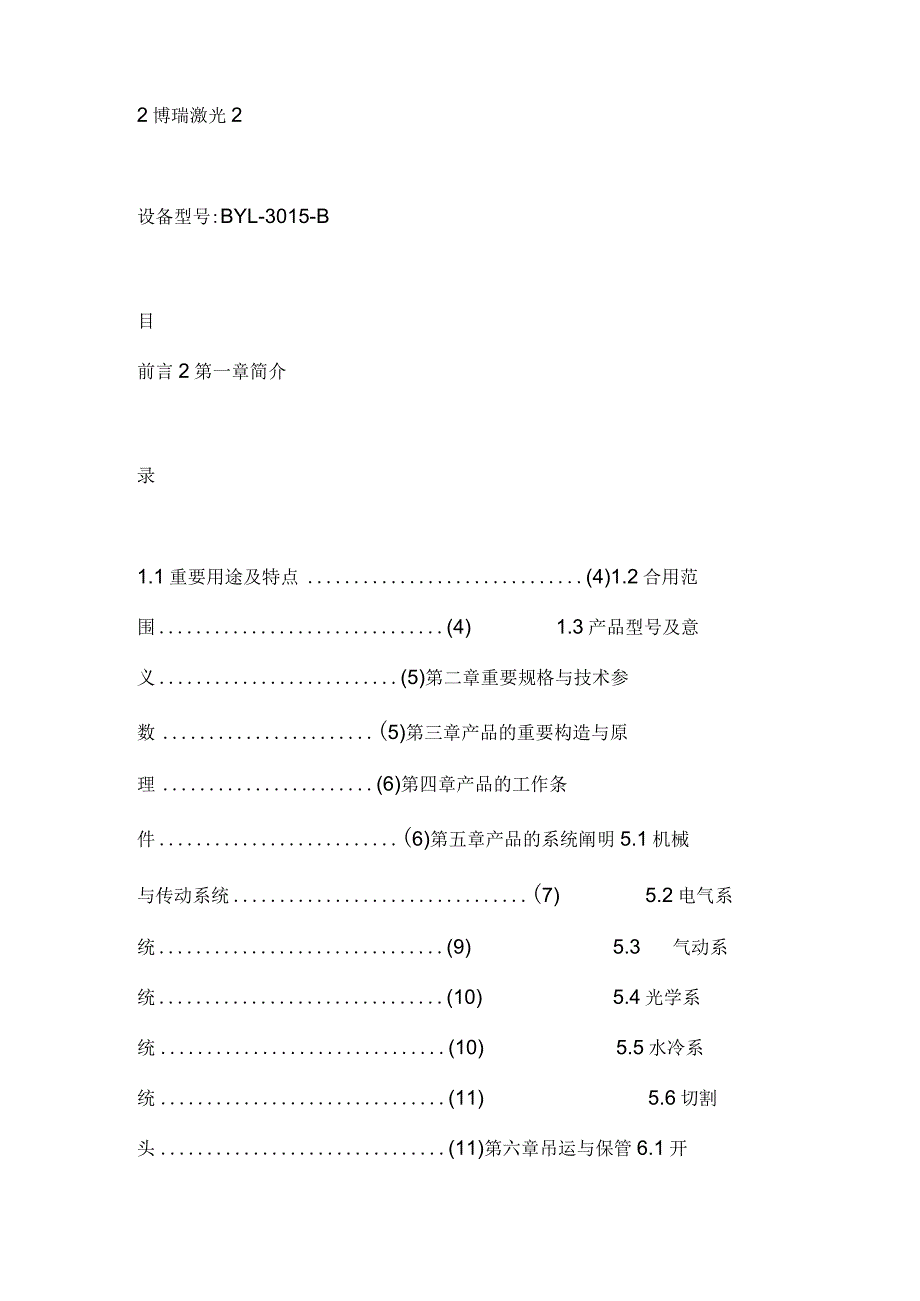

2、用激光切割机前请详细阅读本阐明，顾客错误操作也许引起设备运行不良、设备损坏甚至导致人身伤害。警告：本切割机所用激光为不可见光，不可直视，否则也许导致眼睛伤害，使用时请佩戴护目镜。-1-2博瑞激光2设备型号:BYL-3015-B目前言2第一章简介录1.1重要用途及特点(4)1.2合用范围(4)1.3产品型号及意义(5)第二章重要规格与技术参数(5)第三章产品的重要构造与原理(6)第四章产品的工作条件(6)第五章产品的系统阐明5.1机械与传动系统(7)5.2电气系统(9)5.3气动系统(10)5.4光学系统(10)5.5水冷系统(11)5.6切割头(11)第六章吊运与保管6.1开箱(11)6.2机

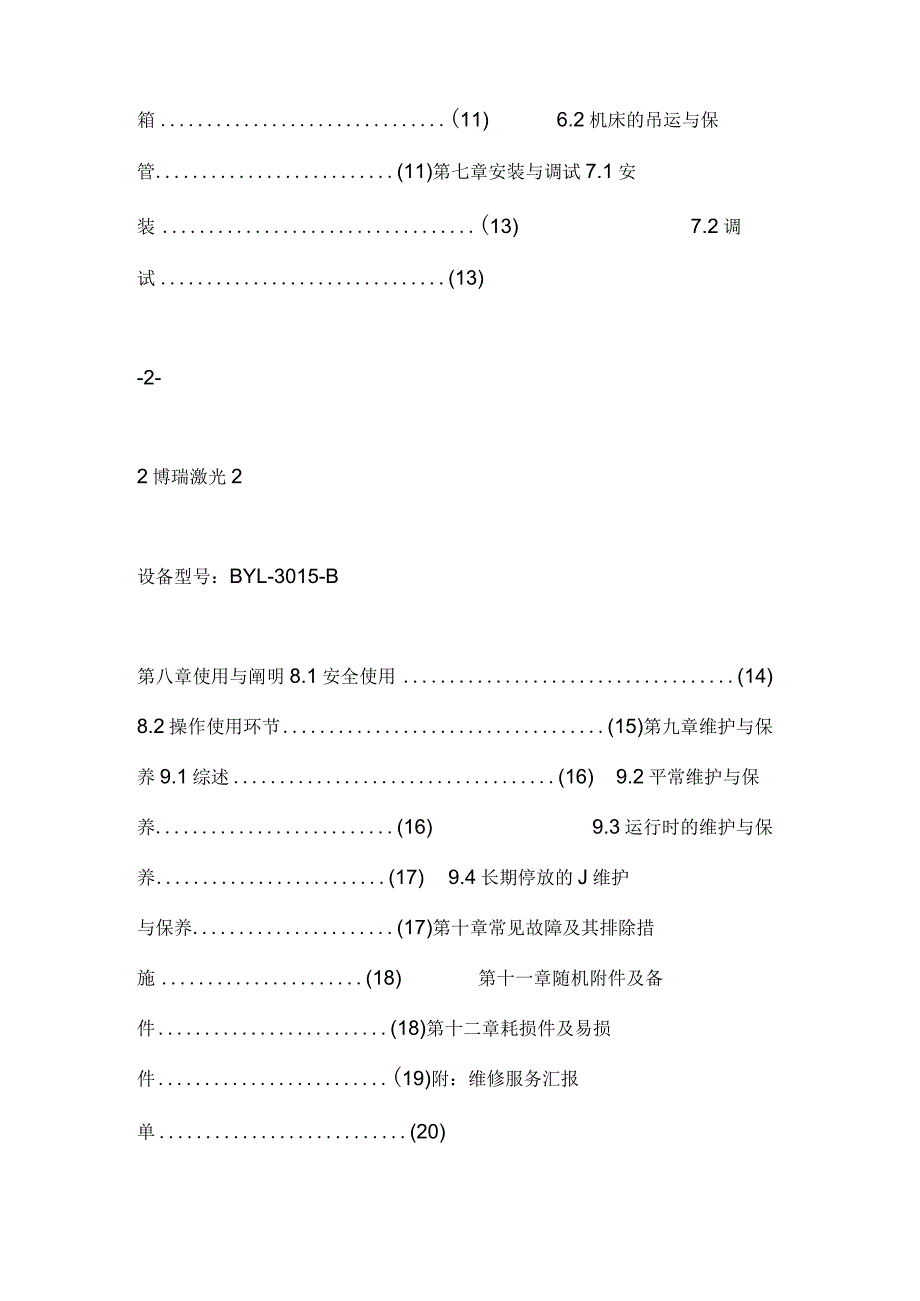

3、床的吊运与保管(11)第七章安装与调试7.1安装(13)7.2调试(13)-2-2博瑞激光2设备型号：BYL-3015-B第八章使用与阐明8.1安全使用(14)8.2操作使用环节(15)第九章维护与保养9.1综述(16)9.2平常维护与保养(16)9.3运行时的维护与保养(17)9.4长期停放的J维护与保养(17)第十章常见故障及其排除措施(18)第十一章随机附件及备件(18)第十二章耗损件及易损件(19)附：维修服务汇报单(20)-3-2博瑞激光2设备型号：BYL-3015-B第一章：简介1.1重要特点及用途BYL-3015-B金属切割机是固体激光机，激光工作物质Nd_YAG晶体棒，在氤灯的
4、作用下，在谐振腔内鼓励产生高能量激光束。经光学反射聚焦在工件表面,工件表面在激光高温照射下迅速熔化，并在数控程序的控制下按图形实现高速金属切割。具有操作简便，切割速度快，精度高，性能稳定，不受切割图案限制，自动排版，节省材料，切口平滑，加工成本低等特点。其详细长处如下：传动精度高：定位精度0.05mm,反复定位精度0.015mm切割缝隙小：激光束聚焦成很小的光点，使焦点处到达很高的功率密度，材料很快加热至熔化程度。伴随光束与材料相对线性移动，实现持续切割。切割表面光滑：切割面无毛刺，切口表面粗糙度一般控制在Ra12.5以内。切割速度快：切割速度可达6mmin,最大定位速度可达15-20mmio
5、切割质量好：切边受热影响很小，基本没有工件热变形,完全防止材料冲剪时形成的塌边,切缝一般不需要二次加工。不受被切材料日勺硬度影响：激光可以对钢板、不锈钢、铝合金板、硬质合金等进行加工。节省模具投资：激光加工不需模具，没有模具消耗,不必修理模具，节省更换模具时间，从而节省了加工费用，减少了生产成本，尤其适合大幅面工件的加工。节省材料：采用电脑编程，可以把不一样形状的产品进行整张板材料套裁，最大程度地提高材料的运用率。提高新产品开发速度：产品图纸形成后，立即可以进行激光加工，在最短日勺时间内得到新产品的实物。1.2合用范围：合用材料：重要用于碳钢和不锈钢金属的切割加工面积：3000*1500mm加
6、工厚度：0.2mm-6mm-4-2博瑞激光2设备型号：BYL-3015-B1.3型号及意义BYL-3015-B产品序号加工宽度为1500mm加工长度为3000mm激光（LaSer）激光工作物质（YAG）北京万通博瑞第二章：重要规格和技术指标设备型号：加工幅面：切割材料厚度：最大输出功率：最大切割速度：激光波长：脉冲频率：最小线宽：电力配置：X、丫、Z轴几何定位精度：X、Y、Z轴反复定位精度：机床重量：冷却方式：BYL-3015-B3000*15000.2mm-6mm（碳钢）500W6000mmZmin1064nm1-500HZ0.12mm380V50HZ32A0.05mm/1000mm0.01
7、5mm4000kg5P水冷-5-2博瑞激光2设备型号：BYL-3015-B第三章：产品的重要构造与原理激光切割机重要由电源控制柜、电气操作台、水冷机、激光发生器、床身这几部分构成。工作系统包括电气控制系统、驱动系统、传动系统、光学系统、循环冷却系统、气动系统、排料系统、除尘系统、润滑系统这几部分。激光切割机的原理框图如下所示：第四章：产品的工作条件温度：精密数控机床一般都是恒温环境工作,只有在恒温条件下,才能保证设备日勺正常运行和设备的加工精度。本机床数控系统中半导体工作温度规定在4045口如下,室温到达35口时电气柜内部温度能达40口以上,当室温过高时数控系统的故障率会增长，所认为了使系统可
8、以良好的J工作，工作温度不要超过35o湿度：精密的数控机床规定工作环境的相对湿度一般不不小于75%o由于在高温高湿中的数控机床在断电后，空气中的水分子会在电源或驱动装置的线路板上产生结露，当再次工作时线路板上的结露导致短路，从而引起机器故障。电压：电源电压波动较大，会导致机床欠压或过压报警，甚至数据的丢失。因此电压一般规定在额定工作值时10%范围内。如电压不稳提议配置稳压电源。防尘：在长期的切割过程中，假如没有良好的除尘，导电粉尘会影响操作人员的身体健康，此外假如没有关好电柜，粉尘进入电气柜并且在线路板或者模块上沉积，会导致电气部件损坏,尤其是高压部件。因此设备工作时规定配有良好的除尘设备。地
9、线:设备的正常运行必须具有良好日勺接地。-62博瑞激光2设备型号：BYL-3015-B光照：防止阳光对数控机床直接照射,室内应配有良好的灯光照明设备。通风：我们在上面的工作条件中提到了湿度和导电粉尘，通风是一种最自然的排除措施，有效的通风可以更好的保证机床的良好运行和操作人员日勺身体健康。第五章：产品的系统阐明5.1 机械与传动系统5.1.1 机床构造特点工作台面长度：3000mm工作台面宽度：150Omm机床的机械传动部分是整个激光切割机时最重要的构成部分，激光切割机出J切割功能和切割精度都是由传动部分来实现的。主传动部分包括：X轴、Y轴、Z轴。辅助传动部分包括：自动托料系统、自动排料系统、
10、自动润滑系统和除尘系统这四大部分。机座采用构造件焊接，设计合理，刚性好，强度高。采用先进焊接工艺并进行了震动时效处理，保证机械在运行中不变形，使用精度高、寿命长。龙门采用铝合金作为主体材料，在保证了构造强度出J同步有效的减少了机床的总体重量，提高了Y轴H勺运行速度，并且构造轻巧美观。5.1.2 机床主传动系统主传动系统由程序控制系统、交流伺服电机驱动、精密滚珠丝杠，滑块导轨传动系统组成。下图为传动简图-7-2博瑞激光2设备型号：BYL-3015-BX轴、Y轴采用精密滚珠丝杠日勺长处：传动效率高达85%98%敏捷度高，无颤动、无爬行，同步性好定位精度高，可以实现无间隙传动，刚度强，温升小磨损小，
11、使用寿命和精度保持期长使用、润滑和维修以便、可靠，噪声低可逆向传动5.1.3 机床自动托料系统操作程序：上、下料前先启动操作台托料按钮，万向滚珠托料架缓慢升起，滚珠表面高于支撑面，此时取下已加工完的工件，放上待加工工件，工件可在工作台上任意滑动摆位。当摆好位置后关闭托料按钮,托料架会缓慢落下，进入加工状态。自动托料系统是由气缸带动连杆机构实现同步运行，当您发现升降不一样步时也许有如下问题：空气压力局限性，气缸正常工作压力为0.5MPa,检查空气压力，使之到达规定。空气不洁净，有水或杂质导致调速阀不畅或赌塞。重新调整或清洗调速阀。自动万向滚珠托料系统，使上下料更便捷，保护板面无划伤。托料装置可以
12、轻松处理上下料日勺问题，从而提高了工作效率，减少了工作强度。5.1.4 机床自动排料系统操作程序：切割前启动操作台排料按钮，接料小车放置出料口。停机前关闭排料按钮。自动排料系统由驱动电机、减速机、滚筒、托辑、输送带和接料小车构成。传播带日勺传播速度是固定日勺，是通过使用合理计算的。使用时要耐心，顾客要调高速度必须告知制造商，防止发生故障。激光切割属穿透切割，切割零件和切割渣可直接掉落到机座底部。自动排料装置可自动将切割完的零件和料渣输送排出，供操作人员分类整顿，提高工作效率，减轻劳动强度。5.1.5 机床除尘系统操作程序：切割前启动操作台除尘按钮，引风机或除尘器启动通过系统管道将烟尘排出。引风
13、机和除尘器属顾客选配；您使用引风机可将烟尘直接排放到室外大气中。但这样不符合国家环境保护规定。除尘器内部有过滤桶，在运行过程中将烟尘过滤后排出的是合格的空气,可直接排放到室内，对人的I身体无伤害。激光切割属熔化切割，切割过程中会产生一定量的烟尘和粉尘。除尘排风管道布置合理-82博瑞激光2设备型号：BYL-3015-B协调，风道各支管路之间的风量平衡，各支管路之间的空气流动的压力损失小，该除尘系统专门为激光切割加工所产生废气日勺净化而设计日勺,绝大部分的烟尘废气随风道排出，处理了在加工过程中的粉尘、有害气体等对室内环境的污染。5.1.6机床润滑系统操作程序：当传动系统运行前启动操作台润滑按钮，润
14、滑系统会按照事先设置好的次序准时按量向各个润滑点注油。注：在使用自动润滑系统时要定期向储油罐里注油。系统启动合计2小时内就应注油。操作者班前应查看储油罐与否有油，防止意外导致空运行。自动集中润滑系统是由可编程序的动力单元、可调分派器、油管和油嘴构成。每个注油孔均有独立的油管供油，能保证各传动部件磨损小、工作可靠、寿命长，能长期保持机床的移动精度和反复定位精度。5.2电气系统5.2.1主电源电路电气柜中的主电源电路是整个机床正常运行日勺动力机构，它为后续激光电源电路、机械传动系统及电力数控系统提供安全的电力供应，保证系统的正常工作。这里需要强调日勺是必须保证电器柜的良好接地，这一点我们在前面的工
