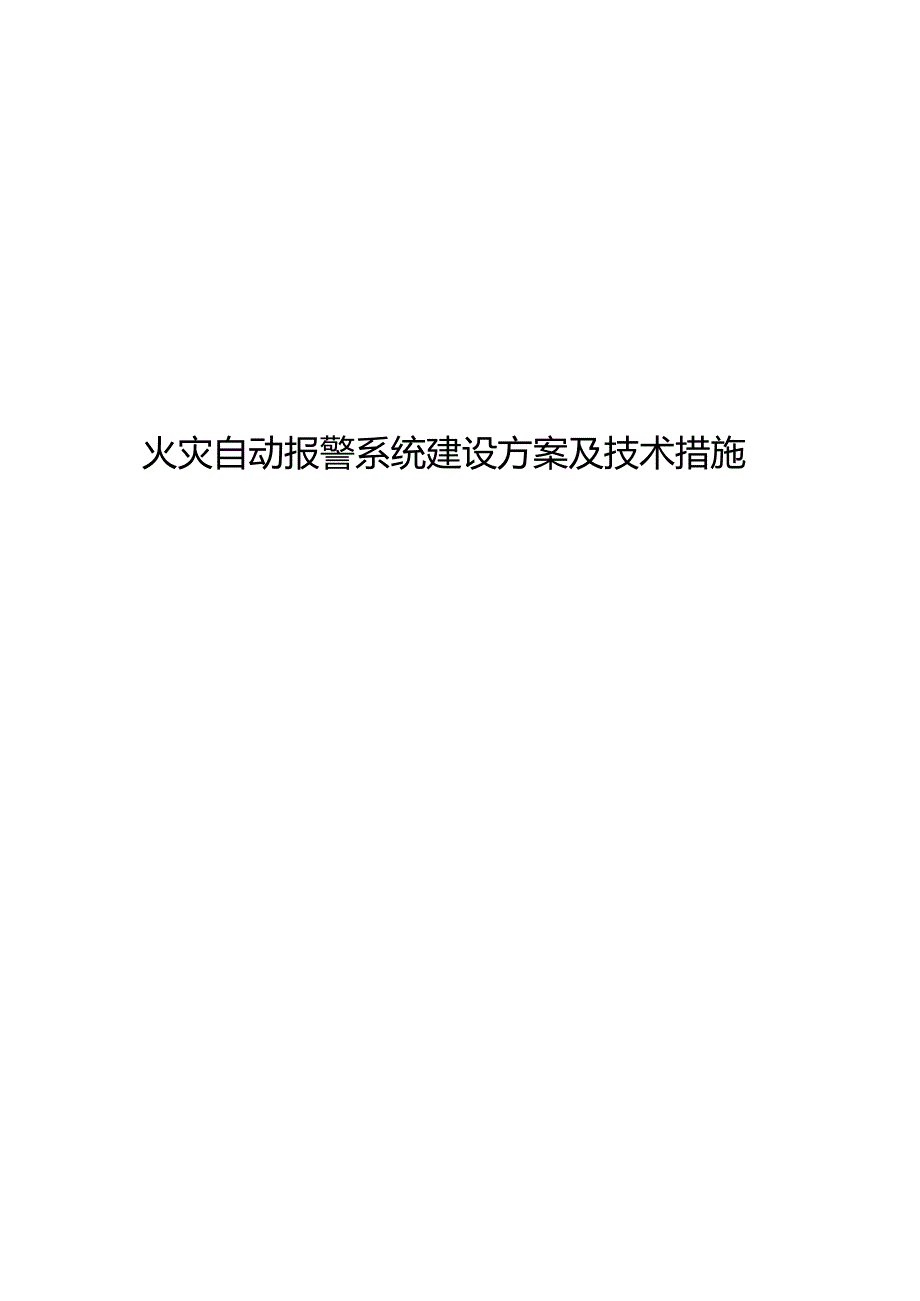

火灾自动报警系统施工方案设计和技术措施方案.docx_第1页
第1页 / 共8页
火灾自动报警系统施工方案设计和技术措施方案.docx_第2页
第2页 / 共8页
火灾自动报警系统施工方案设计和技术措施方案.docx_第3页
第3页 / 共8页
火灾自动报警系统施工方案设计和技术措施方案.docx_第4页
第4页 / 共8页
火灾自动报警系统施工方案设计和技术措施方案.docx_第5页
第5页 / 共8页
火灾自动报警系统施工方案设计和技术措施方案.docx_第6页
第6页 / 共8页
火灾自动报警系统施工方案设计和技术措施方案.docx_第7页
第7页 / 共8页
火灾自动报警系统施工方案设计和技术措施方案.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《火灾自动报警系统施工方案设计和技术措施方案.docx》由会员分享,可在线阅读,更多相关《火灾自动报警系统施工方案设计和技术措施方案.docx(8页珍藏版)》请在第壹文秘上搜索。

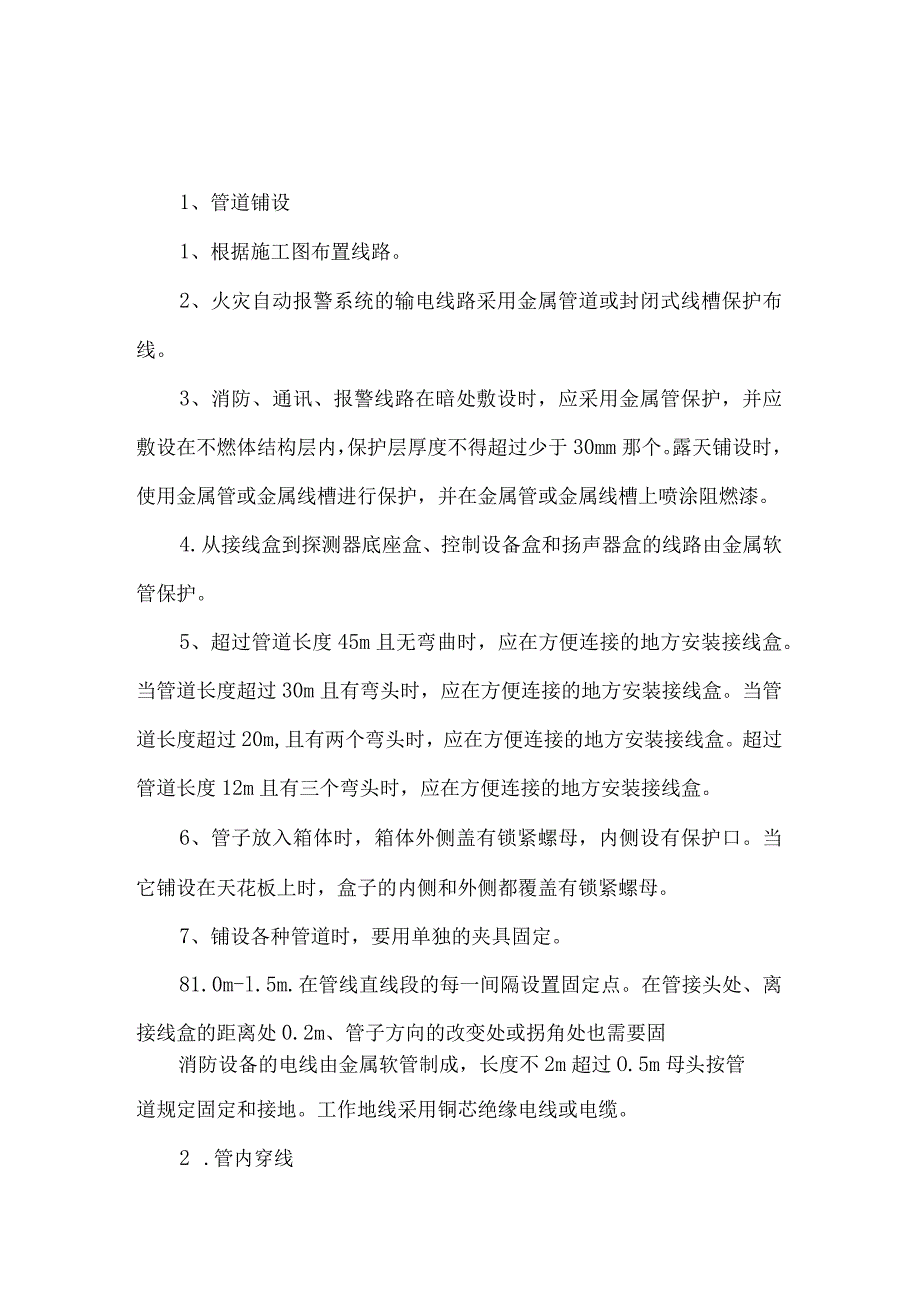

1、火灾自动报警系统建设方案及技术措施1、管道铺设1、根据施工图布置线路。2、火灾自动报警系统的输电线路采用金属管道或封闭式线槽保护布线。3、消防、通讯、报警线路在暗处敷设时,应采用金属管保护,并应敷设在不燃体结构层内,保护层厚度不得超过少于30mm那个。露天铺设时,使用金属管或金属线槽进行保护,并在金属管或金属线槽上喷涂阻燃漆。4.从接线盒到探测器底座盒、控制设备盒和扬声器盒的线路由金属软管保护。5、超过管道长度45m且无弯曲时,应在方便连接的地方安装接线盒。当管道长度超过30m且有弯头时,应在方便连接的地方安装接线盒。当管道长度超过20m,且有两个弯头时,应在方便连接的地方安装接线盒。超过管道

2、长度12m且有三个弯头时,应在方便连接的地方安装接线盒。6、管子放入箱体时,箱体外侧盖有锁紧螺母,内侧设有保护口。当它铺设在天花板上时,盒子的内侧和外侧都覆盖有锁紧螺母。7、铺设各种管道时,要用单独的夹具固定。81.0m-l.5m.在管线直线段的每一间隔设置固定点。在管接头处、离接线盒的距离处0.2m、管子方向的改变处或拐角处也需要固消防设备的电线由金属软管制成,长度不2m超过O.5m母头按管道规定固定和接地。工作地线采用铜芯绝缘电线或电缆。2 .管内穿线1、在管子或槽内穿线前,应清除其中的杂物。管道清洗干净后,向管道内吹入少量滑石粉进行穿线,并应保护好管道末端,防止管道出现。划伤电线绝缘层。

3、2、火灾自动报警系统的传输线采用ZR-RVS-21.5mm2;消防电源线采用ZR-BV21.5mm;消防应急广播线ZR-RVS2x21.5mm;消防栓启动泵管路NHBV-4x21.5mm;对讲电话线/直通电话线ZR-RVS2x21.5mm;KVV-7*1.5mm?控制电缆用于消防联动系统线路;3、火灾探测器的传输线,使用不同颜色的绝缘电线或电缆。正极“+”线为红色,负极“-”线为蓝色。相同用途的电线颜色始终相同,并标明接线端子。4、不同系统、不同电压等级、不同电流类别的线路不得穿在同一管内。5、电线在管内,不得有接头或扭绞。电线的接头焊接在接线盒中或与端子连接。6.引入控制器的电缆或电线必须布

4、线整齐,避免交叉,固定牢固。电缆芯线及线头标有序号,与图纸一致。字迹清晰,不应褪色。接线端子不超过2个,线芯和线材必须留有20cm不少于这个余量。导线引入并穿线后,应在进水管处堵住导线,并将导线捆扎成束。7、接线盒内的接线端子为压接式或带锡焊点的接线板,接线端子有相应的标签。3 .桥梁布线及安装1、本工程联动控制部分采用电缆,电缆沿电缆桥架敷设。虽然不在我们的施工范围内,但我们仍会仔细验证桥架的安装是否符合以下(不限于)要求。桥架的支撑跨度在-2m水平铺设时一般为1.5,固定距离不大于2m垂直铺设时的距离。直段300远离桥架弯曲段与直段连接处的一侧设有支吊架-600mm。当桥架弯曲半径大于此值

5、30Ornm时,应在弯曲中间加支吊架。2、严格控制桥架支吊架的位置误差。支吊架应在同一水平面上,防止纵向偏差过大。安装好的桥挂在支吊点处,不能与支吊架直接接触。,其高度偏差不应大于该值5mm;支吊架横向偏差过大,可能会导致相邻桥架错位,无法连接或安装的索桥不会直接影响美观,支吊架左右方向不宜大于IOmm那个。3、电缆桥架末端应使用接线板,桥架连接板的螺栓应紧固,螺母应位于桥架外侧。4、电缆桥架通过人防区时,竖井的墙壁和地板,采用防火板、防火涂料等材料进行密封隔离。5、铺设在天花板内的各种管道和线槽应吊装或用单独的夹具固定,不得附在天花板支架上。线槽直线段应1.5m每隔1.07设置一个吊点或支点

6、。支架、吊点、线槽接头也设置在以下位置;在离接线盒的距离0.2m;线槽方向改变或转弯的地方。6、起重线槽臂架直径不小于此6mm。7、管道通过建筑物变形缝(包括沉降缝、伸缩缝、抗震缝)时应采取补偿措施。穿过变形缝的钢丝两侧应留有适当的余量进行固定。四、探测器、手动报警按钮安装1、为防止丢失和损坏,探测器只能在即将调试时安装。安装前应妥善保管,并采取防尘、防潮、防腐蚀等措施。2、探测器应水平安装在天花板上。如果必须倾斜安装,确保倾斜角度小于或等于45度。3、探测器底座的外部接线应留有20Cm不少于该余量的余量,且入口端应有明显标志。探测器的确认灯应朝向便于人员观察的主入口方向。4 .当手动火警按钮

7、(电话插孔)设置在墙上时,离地面(地板)的高度为1L5m。5、手动火灾报警按钮应安装牢固,不得倾斜。6、手动火警按钮外接线应留有IOCnl不少于该余量,末端应有明显标记。5 .接线盒安装1、在每层弱电井或楼梯间安装消防接线盒。接线盒安装在弱电井内或楼梯间的墙壁上L5m。底部开口。接线盒中的所有开口必须用橡胶盖保护,以防止损坏电线和电缆。接线盒用膨胀螺栓固定在墙上。2、在接线盒内,用排线器给电线编号,然后给电线留出一定的余量。将来自控制中心的主干线、火警等控制线分别捆绑成束,设置在终端板上。两侧,左侧为消防值班室引出的干线,右侧为火灾报警探测器等设备引出的控制线。压接前应摇动导线的绝缘层,然后按

8、设计和制造商的要求进行压接。6 .模块安装火灾自动报警系统中使用的模块有:输入模块和输入输出模块;输入模块的作用是将被监控设备的开关信号采集到报警电路中。主要被监控设备包括:水流指示器、信号蝶阀、压力开关70或280防火阀、水位控制阀等。输入输出模块根据火灾报警信号和程序控制相应的被控设备实现相应动作,并将其动作信号反馈给火警主机。本项目主要受控设备有:70或280电控防火阀、电动排烟口、防排烟风机、火灾应急广播开关、非火灾配电柜(强切)、应急照明或疏散指示配电柜(强启动)、泡沫泵、消火栓泵控制柜等。模块箱设置在风机房、泵房、大功率井等模块集中的地方。模块放置在模块箱内,其他模块安装在受控设备

9、附近。具体安装位置在吊顶区域,吊顶内壁上。或安装在顶板上,无吊顶区域,安装在墙上,远离地面2.8米,控制配电箱或设备控制柜的模块安装在控制箱(柜)内。7、系统接地装置的安装工作接地线应使用铜芯绝缘电线或电缆,不得使用镀锌扁铁或金属软管。工作接地线和保护线必须分开,保护接地线不得使用金属软管。连接前应清洁所有保护接地导体的接触面;接地装置施工完成后,应及时对隐蔽工程进行验收,包括测量接地电阻并做好记录,并检查应提交的技术文件。背景音乐及消防应急广播系统建设方案及技术措施1、背景音乐和消防应急广播系统线路在暗处敷设时,应采用金属管保护,并应敷设在不燃体结构层内,保护层厚度不得少于30mm此。露天铺

10、设时,使用金属管或金属线槽进行保护,并在金属管或金属线槽上喷涂阻燃漆。2、接线盒到音箱的线路有金属软管保护。3、超过管道长度时45m,如无弯曲,应在方便连接的地方安装接线盒。当管道长度超过30m且有弯头时,应在方便连接的地方安装接线盒。当管道长度超过20m,且有两个弯头时,应在方便连接的地方安装接线盒。超过管道长度12m且有三个弯头时,应在方便连接的地方安装接线盒。4、管子放入箱体时,箱体外侧盖有锁紧螺母,内侧设有保护口。当它铺设在天花板上时,盒子的内外两侧都覆盖着锁紧螺母。5、铺设各类管道时,使用单独的夹具固定。6、在管道直线段的每个间隔处设置固定点。在管接头处、离接线盒的距离处0.2m、管

11、子方向的改变处或拐角处也需要固定点。1.0m-l.5m7 .管内穿线(一)材料要求:电线规格型号必须符合设计要求,并有出厂合格证。镀锌铁丝或钢丝应笔直,无背屈、扭绞现象,并有相应的机械张力。护口器:根据管径大小选择相应规格的护口器。(3)质量标准导体规格、型号、电压等级必须符合设计要求和国家规定。用500V兆欧表测量时。20M接线盒及箱内清洁无杂物。导线应排列整齐,留有适当余量,导线连接牢固、缠绕严密、绝缘良好,以免损坏线芯。符合施工及验收规范的有关规定。8、前端设备安装1)前置音箱的安装必须符合本项目布局设计的要求。2)根据声场设计和现场情况,确定广播扬声器的高度及其水平和垂直方向,应满足以下要求:广播扬声器的声辐射应指向广播服务区;当周围有高楼和高地时,应避免因广播扬声器安装不当而产生回声。3)广播喇叭与广播传输线的接头必须接触良好,线材颜色必须分清正负极。禁止切断传输线路。4)广播音箱的安装和固定必须安全可靠。安装广播扬声器的墙壁、天花板和紧固件必须具有足够的承载能力5)广播音箱安装后,应清洁音箱表面。户外广播音箱要注意防雨防雪。6)广播音箱安装完成后,应对广播隔板一一进行测试和试听。
