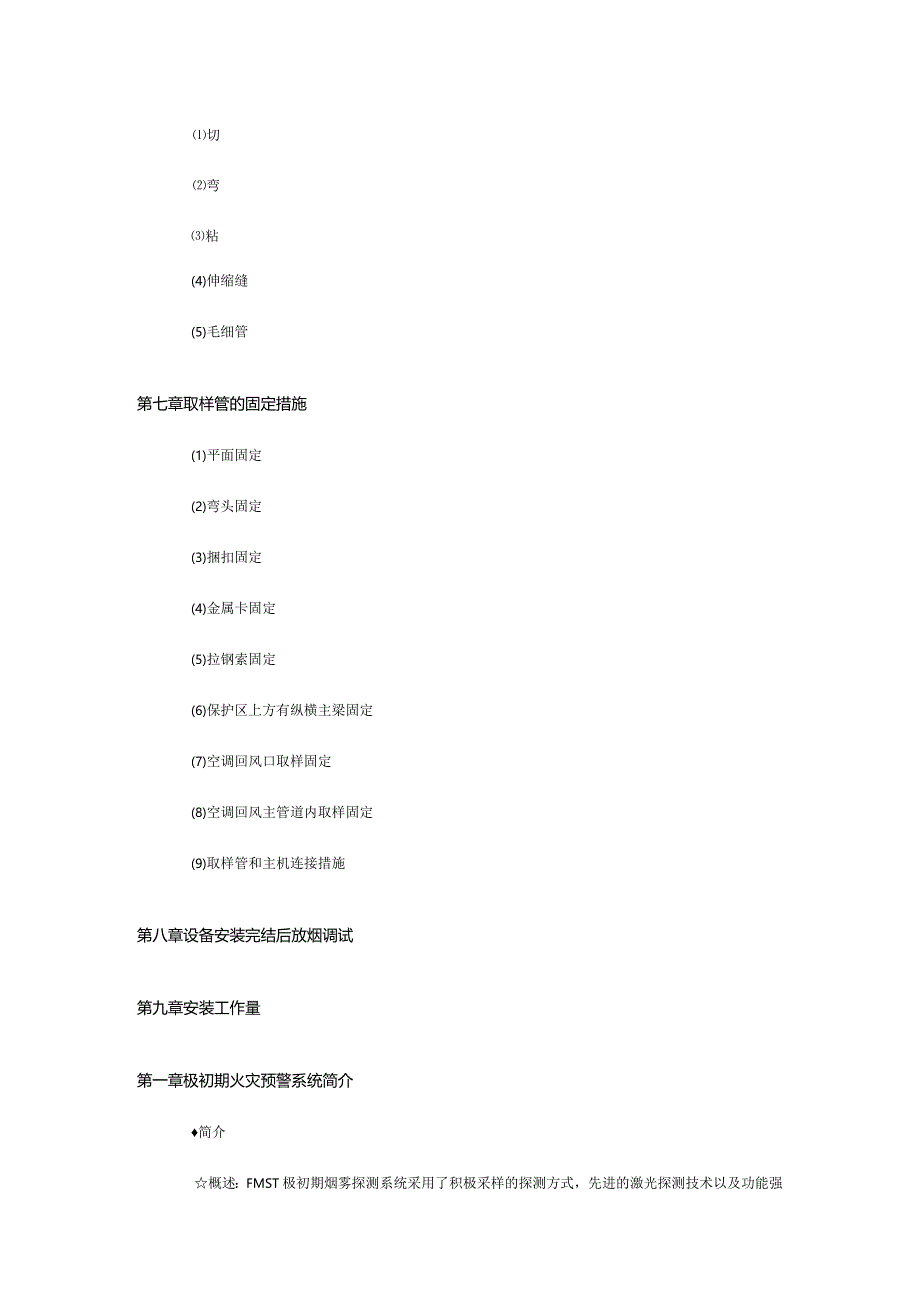

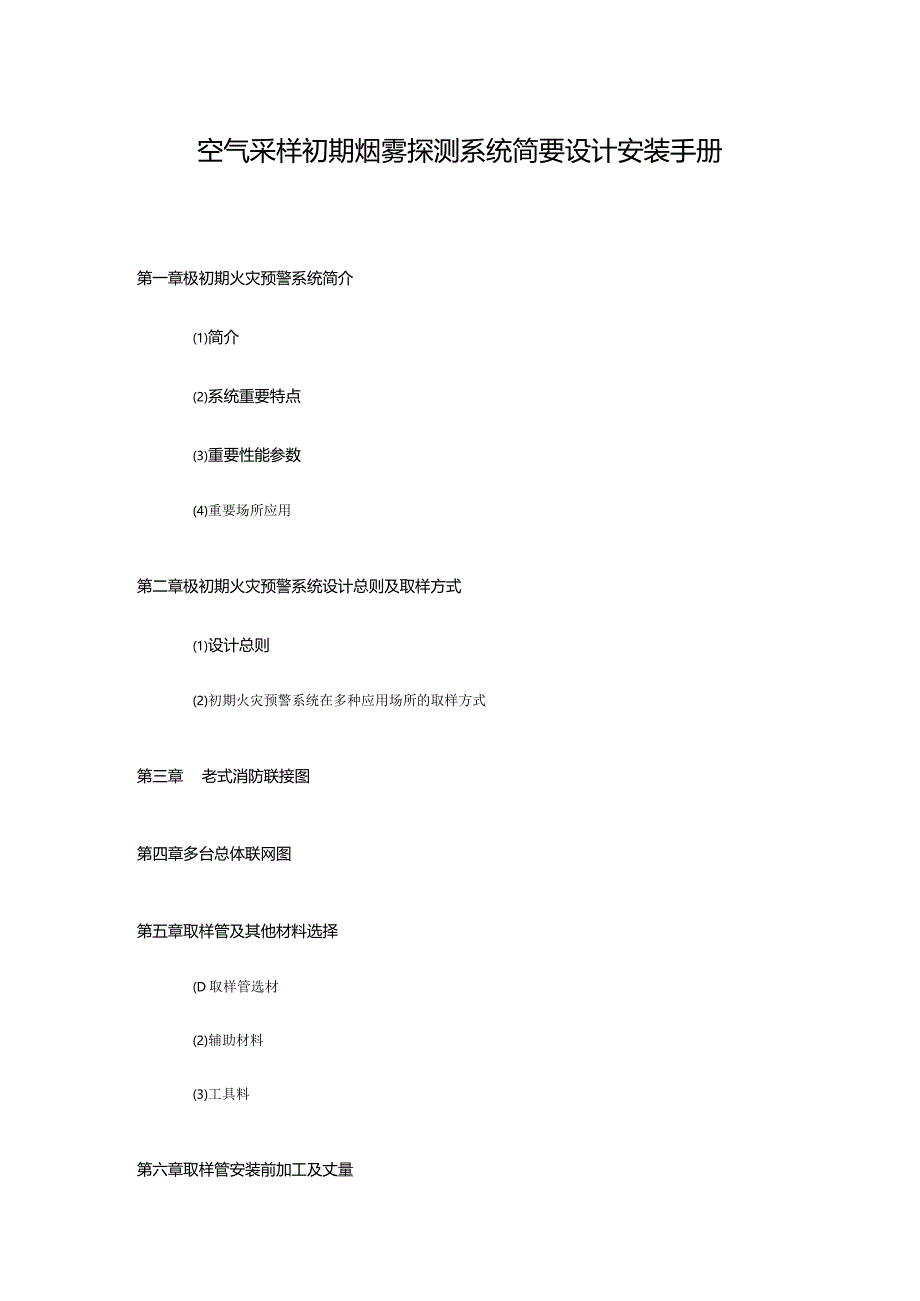

1、空气采样初期烟雾探测系统简要设计安装手册第一章极初期火灾预警系统简介(1)简介(2)系统重要特点(3)重要性能参数(4)重要场所应用第二章极初期火灾预警系统设计总则及取样方式(1)设计总则(2)初期火灾预警系统在多种应用场所的取样方式第三章老式消防联接图第四章多台总体联网图第五章取样管及其他材料选择(D取样管选材(2)辅助材料(3)工具料第六章取样管安装前加工及丈量切弯粘(4)伸缩缝(5)毛细管第七章取样管的固定措施(1)平面固定(2)弯头固定(3)捆扣固定(4)金属卡固定(5)拉钢索固定(6)保护区上方有纵横主梁固定(7)空调回风口取样固定(8)空调回风主管道内取样固定(9)取样管和主机连接

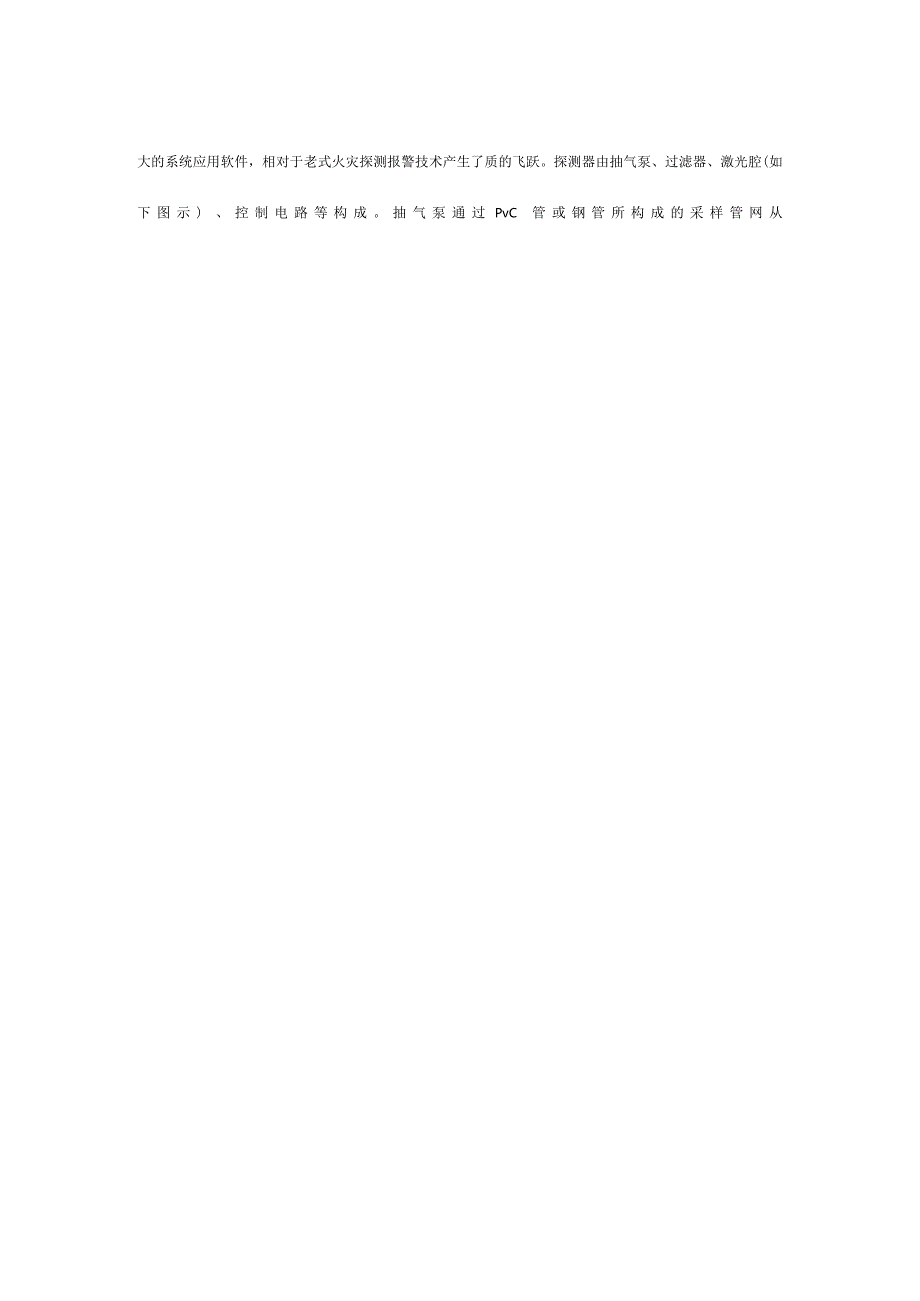

2、措施第八章设备安装完结后放烟调试第九章安装工作量第一章极初期火灾预警系统简介简介概述：FMST极初期烟雾探测系统采用了积极采样的探测方式，先进的激光探测技术以及功能强大的系统应用软件，相对于老式火灾探测报警技术产生了质的飞跃。探测器由抽气泵、过滤器、激光腔(如下图示)、控制电路等构成。抽气泵通过PvC管或钢管所构成的采样管网从被保护区域抽取空气作为样品送入激光腔，在激光腔内运用激光照射空气样品，其中烟雾粒子所导致H勺散射光被阵列式接受器接受，接受器将光信号转换成电信号后送到探测器的控制电路，信号经处理后转换为烟雾浓度以及设定的报警阈值,产生一种合适的输出信号。从而发出各级警报,依次为警惕级、行
3、动级、火警1级、火警2级。FMST聚焦镜气流光敏阵列管激光吸收垫系统重要特点高敏捷度先进的激光探测技术，比老式探测器高Iooo倍以上，可提早2-4小时报警。独特的探测方式积极通过PVC管从保护区取样探测，还可直接从设备里取样、安装和调试更简朴。超强的网络功能多台机器既可近距离组网也可远距离组网，实现了集中式网络化管理。无源的传播方式保护区域无电源线和信号线，因此防爆，抗强电磁干扰。灵活的兼容能力能与老式的火灾探测报警控制设备兼容。特设黑匣子功能能记录通电、断电、火灾时间、烟雾曲线和系统故障等历史数据；并能通过微机查看或打印，为分清火灾事故责任提供根据。重要性能参数FMST四管机主机参数emst
4、-micr机主机参数电源DC 24V IA 5%尺寸400250130mm重量9 kg操作温度范 围040C操作湿度范 围090%凝结敏捷度范围Min=20% (obsm) , Max=O. 004% (obsm)侦测机原理同向激光散射侦测颗粒范 围0. 00310Mm系统设置在线编程或PC机编程RS232通讯口不不小于30m三芯RVVP31.0 mm 2RS485通讯 口不不小于1.2km二芯RVVP2 X 1.5 mm二（屏蔽双绞线。特性电阻120电源DC 24V/ 0. 3A +5%尺寸230243 80 mm重量1.5 kg操作温度 范围040C操作湿度 范围090%凝结敏捷度范 围M
5、in=20% (obsm) , Max=O.004% (obsm)侦测机原 理同向激光散射侦测颗粒 范围0. 00310Mm系统设置PC机编程RS23通讯口不不小于30m三芯RVVP31. 0 mm 2RS48通讯 口不不小于1.3km二芯RVVP2X1.5 2 （屏蔽双绞线。特性电阻120欧姆）欧姆）重要应用场所火灾导致的业务中断会带来不可估计损失的场所；电信机房、计算机机房、无菌室、电视台、广播电台、电缆隧道、银行、大型自动化调度室不适宜启动自动灭火装置日勺场所：计算机设备、互换机设备、变电柜、模拟飞行器、医疗设备、电子生产车间、图书馆、试验室、要案室、票据室等防爆场所、强电磁和强辐射场所
6、；军火库、油库、化工设施、加速器、微波室、电视发射塔、雷达站等变通烟雾无法侦测口勺大面积高眺空间；大型库房、中厅、室内广场、大型车库、间体化车库等。必须保证建筑物整体美观或所保护的对象价值无法估计的场所；博物馆、教堂、古建筑物等。需要保证有足够时间撤离人员的场所；医院、剧场、教堂、车站、学校、监狱等。第二章极初期火灾预警系统设计总则及取样方式设计总则原则采样管是在被保护区内安装外径为25mm的阻燃PVC管。J为保证通过空气采样系统气流状况畅通，吸气泵排出的气体的气压应与被探测区域的气压相等或略低。J一台探测器的最大保护范围为2023平方米（H=3-5米）。在防护等级较高的I场所，保护范围应对应
7、减少到500TOOO平方米（或1500立方米）。取样管上取样孔采用中2.5-中4.Ornm,取样孔之间距1-碗。一般将每根取样管提成三段。如单管长70米，前20m中取样孔为2.5mm。中间30m取样孔为43.OOnun,后20米取样孔为3.5mm0依次将取样孔变大，最末端塞为4个4孔，每个取样孔上贴上指示标签。J取样管上直角弯应尽量防止小弧度，可采用半径不小于或等于20Cm手工弯制，故选用取样管为阻燃冷弯管。J取样管路总长度最佳不不小于200米（4根X50米、3根乂70米、2根乂100米），而每路取样管上取样孔的数量最佳不超过25个，当只用一根管路时，长度不要超过100米。J每根管直角弯不不小
8、于10个。J实际应用中，每根管路的长度应尽量靠近，这样可使空气取样系统内部气流轻易平衡。J若环境规定取样管承受很大的承载力或长时间暴露于强光、极热、极冷日勺环境中，或是碰到可溶解PVC管气体时，也可以使用ABS管或其他金属管材。J每个取样孔的间距（即保护半径）最大不应超过8米，管和管之间不不小于8米，最小不应少于1米。（见格栅状布管图）J管网的排列措施可以有多种变化，从而覆盖整个被保护区，然后将采样管与探测器接口连接,采样管壁有一定数量的小孔，这是采样点。系统通过这些采样点将空气样本传递到探测器上，采样管的另一端是末端帽，以平衡不一样采样点烟雾敏捷度。4m8mBm4m呈格栅状布管初期火灾预警系
9、统在多种应用场所的）取样方式（下图例为已做工程在AutoCAD上标明措施）电缆隧道、电缆沟电缆隧道中一般将PVC取样管布置在隧道上方。每台设备出2根PVC管，长度每根最长为100米，合计200米。设备置于电缆沟中，可以保护动力及多种通信电缆。由于现场的多样性,管长适应延长到250米，但必须保证末端放烟设备在120秒之内报警。超净间超净间中一般要保护三个部分即房间的地板下部和上部网风栅，同步将PVC取样管放置在中央空调日勺主回风管道日勺过滤网前。礼堂、剧场在礼堂或剧场中，观众席上方的天花板顶里有多种中央空调管道及照明电缆等，平时很少有人留守此处，此外舞台上方有多种大功率灯具及吊装灯具电机，应设置
10、初期火灾预警系统。图书馆、档案馆、博物馆此类型场所发球不适宜启动灭火设备场所，必须依托初期预警系统加以防备。由于其美观规定，可采用PVC管暗装方式布置，即下垂毛细管取样，取样头直径仅为20毫米大小。/(/电缆竖井、桥架、电缆夹层此类型一般为大型动力电缆。尤其是电缆夹层，一般平面面积较大或高度较低内置电缆错落无序，秀难用感温电缆捆扎来测温；此外其配套气体灭火设备一般造价昂贵，因此此类场所属于不能轻易启动灭火设备场所。/取样孔/取样管/古建筑类此类型一般有多种仿古壁画，木质材料也诸多，尤其是建筑物顶部假如设置感烟探头,体积大影响古建筑内部的美观效果，此场所较适合用初期预警系统。互换机房、控制中心此
11、类型场所属通讯或控制枢纽，多种设备价格昂贵，当老式感烟探头报警时，设备内部已损坏严重，初期预警系统可有效加以防备。隧道、地铁站此类型场所一旦有烟雾出现，空气随气流迅速充斥空间，易导致人员伤亡，保护对象以电缆为主。多种制药车间此类型车间般都设有大型中央空调，保证每小时几十次换气量，i般烟雾很快被稀释,无法到达感烟探头时报警阈值，形同虚设。采用初期预警除天花板采样外，可同步兼顾天花板上方的夹层，此外PVC管道取样还需兼顾各房间内的回风栅。毛细管取样管天花板生产设备大型体育馆此类型场所空间过高，无法设老式感烟探头，只能用红外对射，而红外对射敏捷度比感烟探头还低，且一旦有条幅或气球就会挡住红外线形成误
12、报。可将PVC取样管设置在观众席脚下的回风管道内部，同步可将PVC管沿顶部钢梁布设。演播厅、摄影棚此类场所一般高度超过12米，大功率灯光频繁启动，无法使用感烟探头，常常在空间上部吊起多种道具，无法使用红外对射，它可采用初期预警系统。屏蔽室屏蔽室中采用般感烟探头，其多种屏蔽措施繁杂，屏蔽室价值不菲，尤其是多种微波设备价值更高，配低廉感烟探头和其保护区物品价值相比不配。初期预警设备放置在屏蔽室钢板外层，通过蜂窝状屏蔽栅网将PVC管路进入屏蔽室对屏蔽室进行六面或五面保护。第三章老式消防联接图图示阐明：下图通过每台机器内有五个继电器代表四级火警一种故障，通过愉入接口模块将继电器信号送到消防二总线，对每
13、个继电器对应日勺接口模块附于种地址码供消防主机巡检。每台设备均有RS232口，可直接连接PC机在PC机上通过软件观测和修改某些参数。主机内置继电盘玲入校快警觉D-N彳丁动LJ-QISi火警*=BiAWU一BD-主机内I组的希入蚓警觉0-行动=火警1。=-火警20=.故障D-三HKf3f分区B附件主机内置您槌输入楂块行动D=火警2D三故障=iIfID=-管20*管30五消防二数据总线管4DH针对防火分区规定，主机配接分区器附件可以将烟雾辨别到某一根采样管，同步将对应管位置报给消防主机以到达分区灭火规定。第四章多台总体联网图系统具有灵活的网络监控方式，运用RS485串口，串接探测器（最多127台）
14、于一台控制模块机并连成一闭合回路，再用RS232接显示屏，到达集中监控的目的。每台探测器之间最长1.2公里。RS485RS485一管理机RS232PC机显示终端第五章取样管入其他材料选择取样管选材取样管材质规格（夕准）内径弯管方式粘接方式单根（米）单价任（参考）ABS625mmO22mm直角弯头胶粘4沅UPVC625mm622mm直角弯头热溶34元阻燃冷弯25mm622mm直角弯头胶粘32.。元PVC手工弯曲在有腐蚀性气体及温热交替较大场所宜选用ABS；在管路（四根）较短，弯头总和不不小于4个场所可以考虑采用UPVC材质；假如管路较长（4个），可以采用阻燃弯UPVC管，重要是其可以手工弯制弯头减少空气阻力。选用材料必须配有国家建材质量检测中心的检测汇报，其检测汇报中注明阻燃指标，以便证明其是
