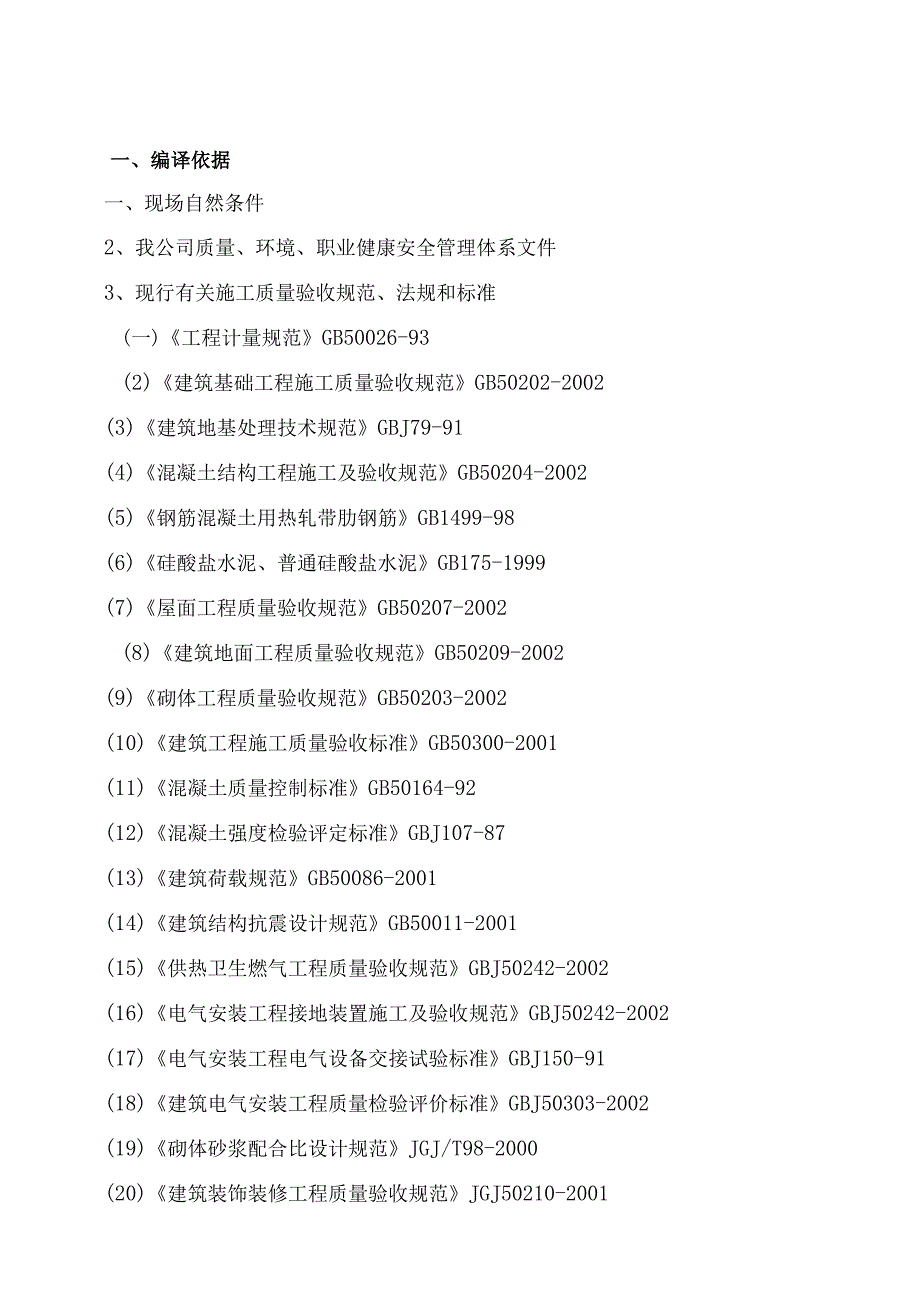

1、煤矿办公楼项目施工组织设计一、编译依据一、现场自然条件2、我公司质量、环境、职业健康安全管理体系文件3、现行有关施工质量验收规范、法规和标准(一)工程计量规范GB50026-93(2)建筑基础工程施工质量验收规范GB50202-2002(3)建筑地基处理技术规范GBJ79-91(4)混凝土结构工程施工及验收规范GB50204-2002(5)钢筋混凝土用热轧带肋钢筋GB1499-98(6)硅酸盐水泥、普通硅酸盐水泥GB175-1999(7)屋面工程质量验收规范GB50207-2002(8)建筑地面工程质量验收规范GB50209-2002(9)砌体工程质量验收规范GB50203-2002(10)建
2、筑工程施工质量验收标准GB50300-2001(11)混凝土质量控制标准GB50164-92(12)混凝土强度检验评定标准GBJ107-87(13)建筑荷载规范GB50086-2001(14)建筑结构抗震设计规范GB50011-2001(15)供热卫生燃气工程质量验收规范GBJ50242-2002(16)电气安装工程接地装置施工及验收规范GBJ50242-2002(17)电气安装工程电气设备交接试验标准GBJ150-91(18)建筑电气安装工程质量检验评价标准GBJ50303-2002(19)砌体砂浆配合比设计规范JGJ/T98-2000(20)建筑装饰装修工程质量验收规范JGJ50210-2

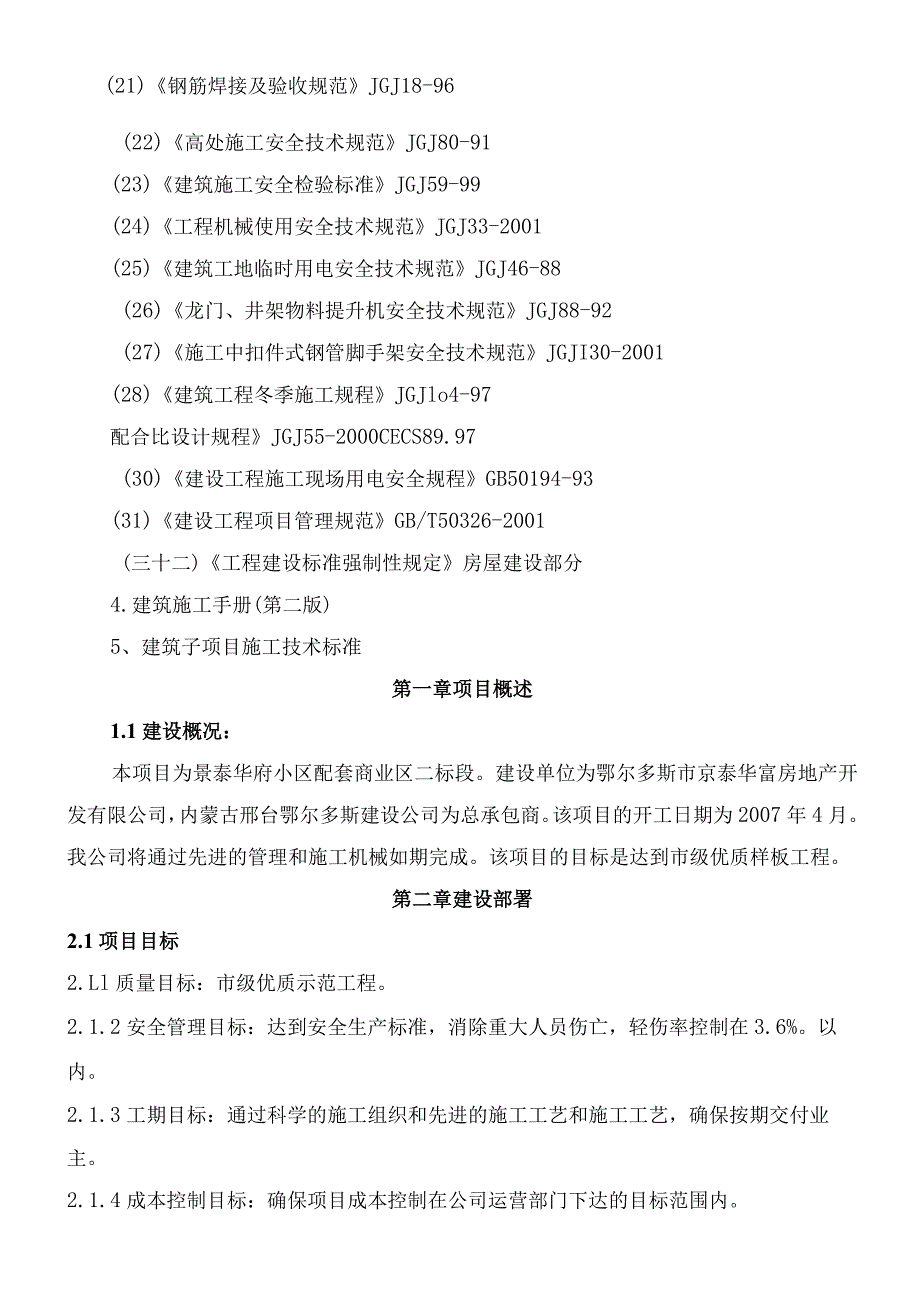

3、001(21)钢筋焊接及验收规范JGJ18-96(22)高处施工安全技术规范JGJ80-91(23)建筑施工安全检验标准JGJ59-99(24)工程机械使用安全技术规范JGJ33-2001(25)建筑工地临时用电安全技术规范JGJ46-88(26)龙门、井架物料提升机安全技术规范JGJ88-92(27)施工中扣件式钢管脚手架安全技术规范JGJI30-2001(28)建筑工程冬季施工规程JGJlo4-97配合比设计规程JGJ55-2000CECS89.97(30)建设工程施工现场用电安全规程GB50194-93(31)建设工程项目管理规范GB/T50326-2001(三十二)工程建设标准强制性规
4、定房屋建设部分4.建筑施工手册(第二版)5、建筑子项目施工技术标准第一章项目概述1.1建设概况：本项目为景泰华府小区配套商业区二标段。建设单位为鄂尔多斯市京泰华富房地产开发有限公司，内蒙古邢台鄂尔多斯建设公司为总承包商。该项目的开工日期为2007年4月。我公司将通过先进的管理和施工机械如期完成。该项目的目标是达到市级优质样板工程。第二章建设部署2.1项目目标2.Ll质量目标：市级优质示范工程。2.1.2安全管理目标：达到安全生产标准，消除重大人员伤亡，轻伤率控制在3.6%。以内。2.1.3工期目标：通过科学的施工组织和先进的施工工艺和施工工艺，确保按期交付业主。2.1.4成本控制目标：确保项目
5、成本控制在公司运营部门下达的目标范围内。2. 2整体部署这个项目有大量的工作。为便于组织施工，科学管理，保证工期，拟将施工分为两个工段，施工零米后组织平行流作业。各施工工段配备充足的人力物力，便于组织施工，达到缩短工期、保证现场文明、节约建设用地的目的。预计建设高峰期将投入400人，平均300人。2. 3施工顺序根据本项目的具体特点，按照“先地下后地上、先主体后围护、先结构后装饰再装修”的施工顺序进行施工。本工程总体施工顺序为：工程开工、放线检查线-基础工程-主体结构工程-围护砌筑工程-屋面工程-抹灰工程-工程竣工验收。第三章施工准备2.1 项目管理团队配备：项目组织结构图：队长：赵平副队长：
6、赵三技术负责人:木钢 筋工工工 长长睑抹瓦安材保架焊工灰工全 员料管子工长工工员员工工长长工长长生木钢校抹瓦工工班灰工班班组组班班组组组子工工班班组3. 2主要用工安排及时间安排根据项目的具体特点和我司以往该类项目的施工经验，各专业施工队伍在接到施工任务书后，签订了内部质量、工期、安全合同。根据工期重点控制点和分项工程的工期控制点，结合人工定额和施工图预算，确定主要人工投入阶段和数量。详细编制了月进度计划、周进度计划和日进度计划，尽可能保证运营团队成员的相对固定，有利于流程之间的合理衔接和平衡，达到平衡和持续的生产组织。构筑物施工期主要劳动时间表序列号工作类型计划人数入场时间评论1劳动者802
7、007.4根据工程规模和施工进度安排劳动力进场2钢筋工人702007.43木工802007.44具体的402007.45脚手架152007.46瓦工552007.47电焊工102007.48泥水匠502007.63.3技术工作准备3.3.1熟悉和审阅施工图及相关设计资料公司技术质量部组织各学科负责人认真审核、熟悉施工图、相关设计文件、设计规范、图册等。以书面形式提交设计单位和业主，确保在施工过程中能够按照施工图顺利组织施工，同时避免因设计缺陷造成返工，给业主造成不必要的经济损失。4. 3.2编制科学、合理、可行的施工方案工程开工前，工程项目部技术负责人根据技术质量部总体规划的要求，科学、合理地
8、编制各分项工程可行的施工方案。并将严格按照公司审批程序报批。方案获批后，将严格按照方案组织施工和质量控制。准备的主要方案有:序列号建筑项目项目1土木工程基础工程2加固工程3混凝土工程4模板工程5屋面工程6脚手架工程7砌体工程8防水1装饰抹灰工程2外墙装饰工程3室内装修工程1地坪工程地坪工程以上所有方案均需在项目开工前进行准备和审批，以便在施工过程中正确指导施工。3. 4场地准备3. 4.1清除场地障碍通过现场调查与相关部门协商，详细了解施工现场是否存在地下管线、沟渠、地下灯、电缆等施工障碍物，针对不同障碍物制定不同的处理方案。基坑上层开挖过程中，应安排专人监控，以免损坏地下光缆等设施，影响矿区
9、正常运行。同时，也能保证项目建设的顺利进行。3.4. 2临时设施建设通过现场调查和实测，施工场地相对狭窄。为确保文明施工和工期尽量不影响矿区正常工作，现场将采取科学合理的安排，全封闭。此外，施工生活区和办公区应封闭，与生产现场隔离。场地封闭的墙体全部采用单排脚手架，挂水泥石棉砖，刷外墙涂料，墙体很高1.8m。生活区临时设施全部采用混凝土预制房屋（带保温隔热），办公区临时建筑采用彩板房。办公区、生活区和仓库都在一楼。3.5. 3施工现场临时备水1)建筑和消防用水量计算施工用水的水源来自业主提供的水源。一台水箱设置两台搅拌机。施工时消防用水和施工用水共用一条供水管道。本工程混凝土全部为现场拌合混凝
10、土，混凝土按班次浇筑120m：砌筑60/按班次计算。ql=Kl83600120(300+120)1.5+60(250+100)1.5二1.1583600=4.28L/S2)施工现场生活用水q2：施工现场使用高峰用水人数400人，每天一班半安排阳2a400x50x1.5q2=r83600=1.583600=0.69L/S3.6. 现场生活区生活用水量：6001002q3=24x3600=1.4L/S4)消防用水q4应按消防用水量25ha下限考虑。q4=10L/S3.7. 量的选择和供水管径的计算：qlq2q3=9.38LSq4=10L/S,由于施工现场用水量小于消防用水量下限，因此应根据消防水管
11、直径选择供水管径：I40/4x11.4D=V.vlOO()=V3.141.51000=QQ92m因此，给水管的管径采用100mni塑料给水管，同时能满足消防要求，管道应埋于地下。3.8. 4建筑用电：现场施工用电由业主提供的电源引入，根据施工现场用电量选择变压器容量。如果原变压器容量不能满足建设用电容量，则需要安装新的变压器补充容量。1)电机和现场用电量，根据工程机械时间表：EPlPl=1.05(Klcos+k2p2+K3P3)在PI=6.058+5.5X4+34+7.58+2.2X16=177.6KVA取Kl=0.6COS=0.75P2=439=156KVA取K2=0.6P3MOkw取K3:
12、0.9那么P=1.05(177.60.6/0.75+156X0.6+400.9)=285.26KVA因此现场变压器选用300KVA,现场电气线路均采用标准暗装电缆。3. 4.5现场灭火施工现场设置消防设备10套。消防设备布置在野外作业区、现场焊接作业区、材料仓库等易发生火灾的场所。消防设备布局要求显眼且易于取用。经常检查灭火器，按规定更换灭火粉，始终确保灭火器处于正常工作状态。3.5工程机械设备选型及入驻方案3.5.1混合配料设备的选择，根据本项目特点，采用J50强制式搅拌机两台，电子配料机一台，ZL50E装载机一台。3.5.2垂直运输设备选型本项目垂直运输设备采用40型塔吊1台，葫芦3台，完
13、成垂直运输。如果施工现场现有机械不能满足施工需要，我司项目部将加大机械投入，保障正常施工。此外，本项目施工期间，我司将派出2台25T起重机，加强项目垂直运输能力。3.5.3砌体施工时，楼层内的水平运输由手推车完成。3.5.4其他工程机械及设备土方开挖共使用反铲挖掘机2台，土方运输和砂石进场使用自卸车3台。土方回填压实机械采用蛙式和冲击式压实机。钢筋生产机械采用剪板机和煨弯机。垂直钢筋采用电渣压焊连接，水平钢筋采用闪光对焊和单面搭接焊连接，钢筋采用一台矫直机和四台电焊机进行矫直。3.5.5测量工具工程测量仪器配备一台TDJ-2E经纬仪和一台SJ-25水平仪，一台PLTOO激光垂直准直仪，一台蔡司EItaC30全站仪，用于现场单元工程的现场定位。测量仪器的精度完全可以满足本项目的精度要求。3.5.6本项目投资的主要施工机械设备如下表所示：主要工程机械设备清单序列号机械名称模型表现单元数量额定功率评论1塔式起重机40型R=47m塔290KW2混凝土拖泵HBT60C塔275KW3钢筋成型机GQ5050mm塔44KW4钢筋成型机GW40-140mm塔44KW5交流焊机BX3-500500A塔438KW6提升JK-203.OT塔37.5KW7木工机械（刨床、圆锯）米-105MBS/4BMB10450mm50mm40mm放24KW3KW3
