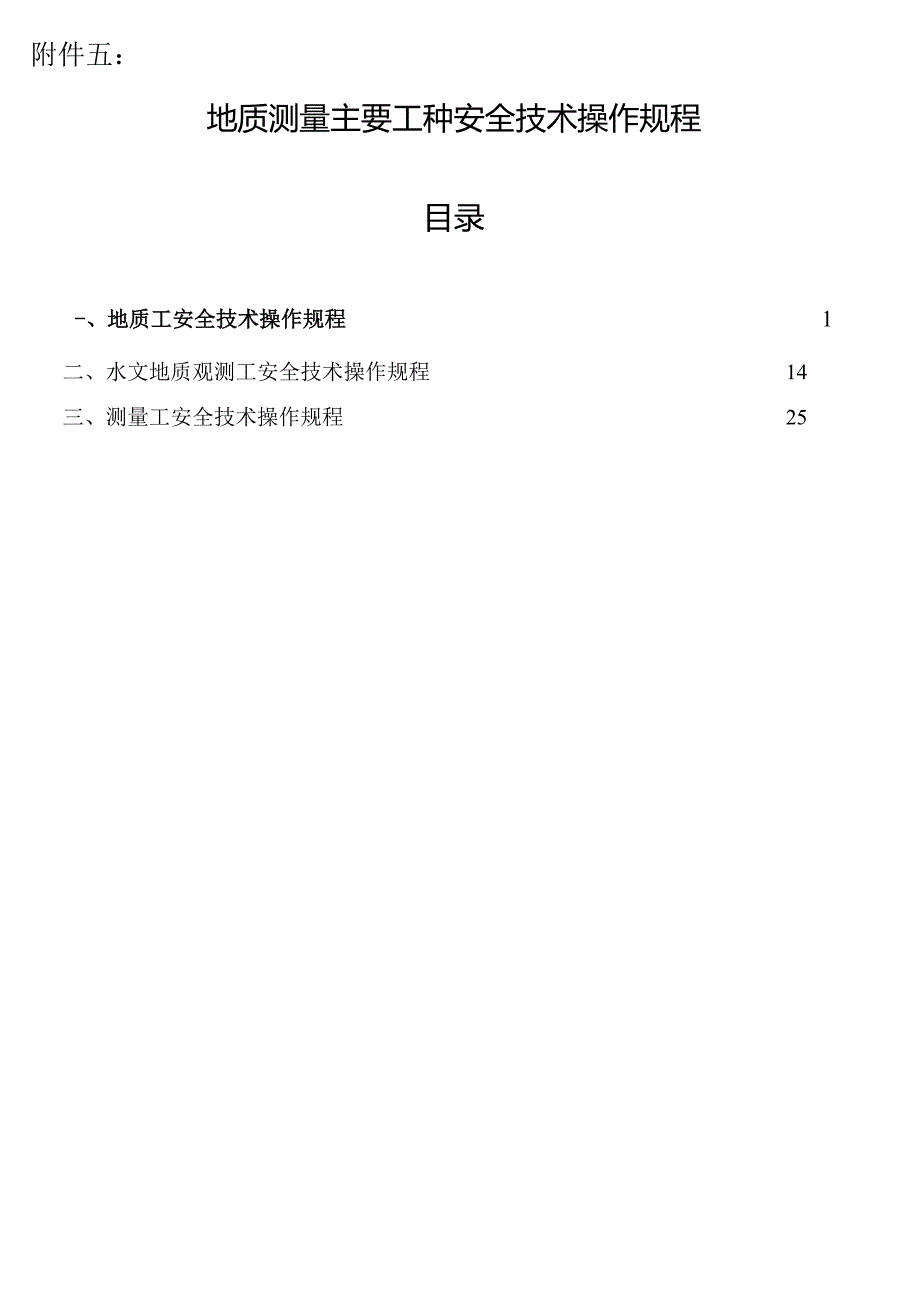

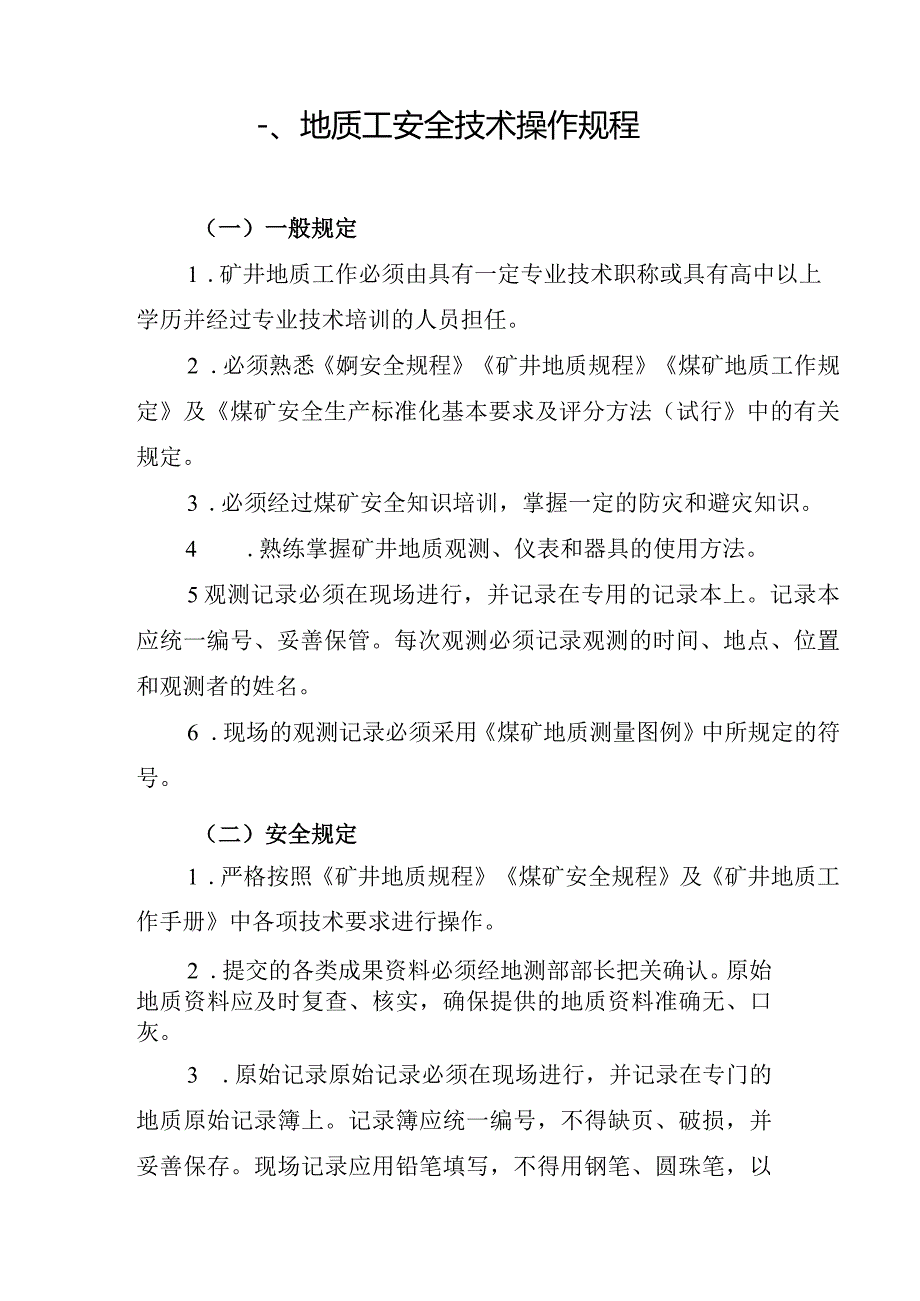

1、附件五：地质测量主要工种安全技术操作规程目录-、地质工安全技术操作规程1二、水文地质观测工安全技术操作规程14三、测量工安全技术操作规程25-、地质工安全技术操作规程（一）一般规定1 .矿井地质工作必须由具有一定专业技术职称或具有高中以上学历并经过专业技术培训的人员担任。2 .必须熟悉婀安全规程矿井地质规程煤矿地质工作规定及煤矿安全生产标准化基本要求及评分方法（试行中的有关规定。3 .必须经过煤矿安全知识培训，掌握一定的防灾和避灾知识。4 .熟练掌握矿井地质观测、仪表和器具的使用方法。5观测记录必须在现场进行，并记录在专用的记录本上。记录本应统一编号、妥善保管。每次观测必须记录观测的时间、地点
2、、位置和观测者的姓名。6 .现场的观测记录必须采用煤矿地质测量图例中所规定的符号。（二）安全规定1 .严格按照矿井地质规程煤矿安全规程及矿井地质工作手册中各项技术要求进行操作。2 .提交的各类成果资料必须经地测部部长把关确认。原始地质资料应及时复查、核实，确保提供的地质资料准确无、口灰。3 .原始记录原始记录必须在现场进行，并记录在专门的地质原始记录簿上。记录簿应统一编号，不得缺页、破损，并妥善保存。现场记录应用铅笔填写，不得用钢笔、圆珠笔，以防水浸后模糊不清。4 .在井下现场发现重大地质异常或有可能危及安全生产的地质问题时，必须及时汇报并及时处理。情况紧急时应向矿调度室或有关领导汇报，并做好
3、记录。5 .严禁在地质观测、资料编录、汇总等工作中弄虚作假。（三）观测准备1.矿井地质工作人员必须备齐观测、记录用具。如工具包、记录本、铅笔、放大镜、地质锤、皮尺、罗盘、坡度规、钉子、线绳等。6 .观测前，地质工作人员要根据工作面的位置、进度及相邻区的地质资料等情况，确定观测的内容、目的及地质观测方法。（四）矿井地质观测1 .沉积岩观测内容和要求（1）正确描述岩石的颜色并指出其色度的深浅，描述时要把主要颜色放在后面，次要颜色放在前面。如深紫红色、浅灰色等。（2）要逐一观察岩石碎屑的矿物成分及含量。当某一矿物成分含量达25%以上时，要对其进行详细描述，并加入岩石的命名。（3）要观察、描述岩石碎屑
4、的粒度大小，并按岩石粒度分级标准和岩石粒度命名原则进行岩石命名。碎屑粒度含量达50%以上者构成基本名称；粒度含量为50%25%者，以“质”表示；粒度含量为2%5%者，以“含”表示；含量少于5%则不参与命名。如含粉砂细砂岩，砂质泥岩等。（4）对于中砂粒级以上的碎屑岩要观察、描述碎屑颗粒的滚圆度和分选性。（5）要观察、鉴定胶结物的成分，描述其胶结状态、类型。（6）要描述沉积岩的层理类型。区分水平、斜交、交错、波状、透镜状层理类型。岩层的厚度（层系的厚度）要按三类观察记录：厚层（200.5m）中厚层（0.50.1m）；薄层（0.10.01m）。对于岩石中的结核，要观察、描述其形态大小和成分。（7）要
5、尽可能地鉴定化石的种属，重点观察、描述其特点、数量、大小及产状。（8）观察、描述岩石的吸水性（遇水变软或膨胀等物理性质。（9）用锤击法或用小刀、指甲刻划来确定岩石的摩氏硬度（以岩石强度分级表进行比较，小刀硬度：5.05.5；指甲硬度：2.02.5）并描述其断口形状和条痕色调。2 .沉积岩的观测方法及注意事项（1）观测描述工作必须随着井巷工程的掘进及时进行，并须敲开岩石，观测描述其新鲜断面。1 2）观察描述岩石颜色和条痕时，要在统一的自然光线和岩石湿度下进行。3 3）一般情况下用放大镜和肉眼在现场进行观察、描述；若有特殊需要，可采取岩样在室内磨片，用显微镜或化学方法进行鉴定。例如可用浓度为5%的
6、稀盐酸试剂滴在岩石标本上，若发生气泡，即可确定碳酸盐成分的存在。4 4）要采取具有典型特征的岩石作为标本，放在标本箱内妥善保存。标本上要贴标签，注明岩石名称、标本的形状特征、取样地点、层位及取样时间。5 .煤层的观测与描述（1）穿层巷道所揭露的煤层，不论是否可采，均应按矿井地质规程的要求进行观测、描述。（2）沿煤层掘进的巷道（包括工作面切眼）其煤层观测点的间距，根据煤层的稳定程度分别为：稳定煤层大于50米不小于100米；较稳定煤层大于25米不小于50米；不稳定煤层大于10米不小25米；极不稳定煤层不大于10米。（3）稳定和较稳定煤层，两观测点的煤厚之差大于0.25米或倾角之差大于5。时，在两测
7、点间必须增加一个观测点。（4）两观测点间有构造时，必须测量其产状，并绘制素描图。（5）各煤层观测点的描述内容包括煤层结构、煤层厚度、煤层顶底板岩性、煤质、煤层含水性等。（6）当煤层变薄、分叉尖灭时，应着重观测煤层的结构、煤质、厚度及煤岩层的接触关系、煤层顶底板的变化情况、围岩岩性特征等，为分析煤厚变化原因，预测变薄带、可采边界、分合区界限积累资料。（7）当煤层受褶皱、断层及喀斯特陷落破坏，并引起煤厚变化时，应着重观察煤质、煤岩层接触关系、煤层结构及煤厚。（8）煤岩特征的观测、描述应包括煤的光泽、颜色、断口、硬度、脆韧性、内生裂隙数量及发育特征，以及宏观煤岩组分、煤的碎裂特征、煤的名称等。（9）
8、煤层结构的观测应包括煤层的各个分层和夹肝层的层数、厚度、稳定性，夹肝的形态、岩性特征及其接触情况。对复杂结构的煤层，对各分层和厚度大于0.05米的较稳定的夹砰，均应进行分层丈量。6 .煤层厚度观测应遵守的规定（1）直接丈量煤层的真厚度。在不能直接丈量真厚度时，可丈量煤层的伪厚，再换算成真厚度。观测精度以米为单位，保留两位小数。（2）对于分层开采的厚煤层，在回采第一分层时必须探煤厚；对于分层开采的特厚煤层，在回采倒数第二分层时必须探煤厚。7 .煤层底板的观测内容（1）煤层顶底板的岩性、厚度及与煤层的接触关系，顶板裂隙的发育程度以及岩石的坚硬程度等，并需绘制小柱状图。（2）伪顶、直接顶板的岩性如有
9、变化或不稳定时，需观测其厚度变化范围和尖灭点的位置。8 .煤质及煤层含水性观测内容（1）煤质观测的主要内容包括煤的变质程度、灰分的变化，以及后生变化对煤质的影响等。（2）煤层含水性的观测内容主要是煤层的出水情况。一般分干燥、潮湿、滴水、淋水、涌水等。9 .煤岩层产状的观测（1）顺层巷道中煤岩层产状的观测煤层顶板较平整时的操作程序：a.用半圆仪的直边在顶板层面上移动找平；b.沿直边方向划一条线段；C.用矿灯照此线段，在罗盘保持水平的条件下转动罗盘,使罗盘玻璃镜中的长线与走向线在镜中重合；d.磁针所指的方位刻度值即为煤层走向方位角；已将半圆仪直边贴在层面上，垂直走向即可测出煤层倾角；f.顺倾斜方向
10、可用罗盘测出煤层倾向；g用产状符号在草图上标定煤层的倾斜方向。煤层顶板不平整时，可在上、下帮的稳定夹开或底板面上挂半圆仪拉线，找出最大倾角，并用罗盘测出其倾向。利用走向与倾向的夹角为90的关系，求出煤层走向。当巷道内的金属支架、铁轨、电缆对罗盘有干扰时，不得使用罗盘。煤岩层产状可采用几何丈量法求得。（2）穿层巷道中煤岩层产状的观测一般穿层巷道中煤岩层产状的观测：a.在巷道两帮选同一层面，用绳挂半圆仪并拉平；b.用罗盘测出煤层走向；C.在与走向垂直的层面上，用半圆仪测出倾角；d.按走向与倾向夹角90的关系：求出倾向。在与岩层走向夹角较小的巷道中观测产状时，可在巷道中间测得两组视倾向、视倾角，也可
11、以在掘进工作面及一帮分别测得视倾角，用作图法间接求出产状。10 .褶曲的观测和描述（1）观测描述的内容11 曲的位置、倾伏方向和倾伏角。褶曲两翼煤岩层和褶曲面的产状要素。褶曲与煤层变化、顶板破碎关系。（2）顺层的水平巷道，当其走向变化大时，应加密产状观测来控制褶曲的形态。（3）上、下山及石门、大巷遇褶曲时，可用巷道剖面图结合岩层产状观测来控制。（4）根据产状和同一层面标高的变化，可确定褶曲的几何尺寸。9.节理的观测、描述（1）节理的观测、描述内容包括节理位置、岩性层位、产状要素、节理名称、节理面的形状及充填物的性质、含水性及瓦斯情况，测定单位面积平均节理条数，做素描图等。(2)在井巷及采煤工作
12、面测定节理时，首先应测定测区的长、宽，然后按上述内容逐一观测，并填入规定的记录格式内。10.断层的观测、描述方法(1)断层的观测、描述内容断层面的形态、擦痕和阶步特征，断层面的产状要素和擦痕的倾伏角。断层带中断裂构造岩的成分和分布特征，断层带的宽度、充填物和胶结情况。断层两盘煤岩层的产状要素，煤岩层的层位和岩性特征，断层旁侧的伴生和派生小构造及断层的含水性。断层间的相互切割关系，断层、褶曲组合特征，断层与煤层厚度变化的关系等。判别断层性质。(2)断层的观测、描述方法确定断层位置。测量巷道已知标志点到断层的距离和方位，每当断层面成组出现时，则需分别测出各断裂面的位置，并确定出主要断裂面。测量断层
13、面产状与断煤交面线。断层面产状与岩层产状测量方法相同，当断层面产状变化较大时，要掌握其变化特点和原因。实测断煤交面线时，先从巷道两帮上断层迹线向同一盘煤层的顶板或底板的交点拉线绳，然后用罗盘测量出线绳的倾伏方向与倾伏角，此方向即为断煤交面线方向。确定断距。断层落差小于巷道高度时，可在巷道一壁实测各种断距；断层落差大于巷道高度，且地层出现重复或缺失时，可据测得的水平断距或铅垂断距，并用换算或图解量的方法推算其他断距。也可根据钻探、巷探所获得的断层两盘岩层层位进行地层对比，求出两盘同层位之间的距离，即地层断距，并据此换算其他断距。描述断层。一般以素描为主，再配合一些必要的数据和简要的文字描述。主要
14、有巷道剖面图加注数字；巷道平面图加注数字；巷道平面图加小断面图；巷道平面图加巷道剖而图等。断层两盘煤层和岩层必须进行详细对比，确定其所属层位。回采工作面的断层应每隔1030米跟踪观测一次，观测方法及要求与一般的断层相同。IL陷落柱的观测和描述（1）陷落柱的形状、大小、陷落角及位置。（2）陷落柱与正常煤、岩层的接触关系。（3）陷落柱体与围岩接触部位的充填物性质和特征。（4）陷落柱内岩块的性质及充填物的密实程度、大小和层位时代。（5）陷落柱周围煤、岩层的产状变化。（6）按观测煤层含水性的内容观测陷落柱的含水性。（五）矿井原始地质编录1 .石门地质编录（I）必须对井下所有的石门、斜井进行地质编录。（
15、2）当石门、穿层斜井及上、下山与某一勘探线方向一致时，编录壁必须与勘探线剖面对应，统一作图方向。（3）石门地质编录的要求：地质条件较简单时，可采用石门一壁剖面图编录。地质条件复杂时，必须作石门展开图（即两壁一顶或两壁一底展开图）两壁所拉观测基线的起点和坡度必须相同。地质条件局部复杂地段，采用一壁剖面编录为主，辅以局部展开图，并附加煤层小柱状和巷道断面。（4）在对石门或穿层斜井进行编录以前，应首先进行全面、概略观察，了解测量导线点的位置；选择编录壁、编录高度及观测基点的位置；初步查明揭露的地质现象；对岩性进行分层；确定地质观测点的位置，并作出标记。对巷道方向不清的，要先测定巷道方向。（5）编录时观测基线的确定：巷道的坡度较大或坡度不一致时，采用随巷道起伏与巷道顶（底）平行的观测基线，有腰线的巷道应与腰线一致。巷道的坡度较小或近水平的巷道，采用固定标高的水平观测基线。为便于绘图，水平基线的标高最好取整。当巷道在短距离内起伏很大时，应选用既不平行巷道又不水平的观测基线,但必须标定各观测点基线距巷道顶（底）的距离。（6）悬挂观测基线时应注意的事项：基线的起点与终点必须与测
