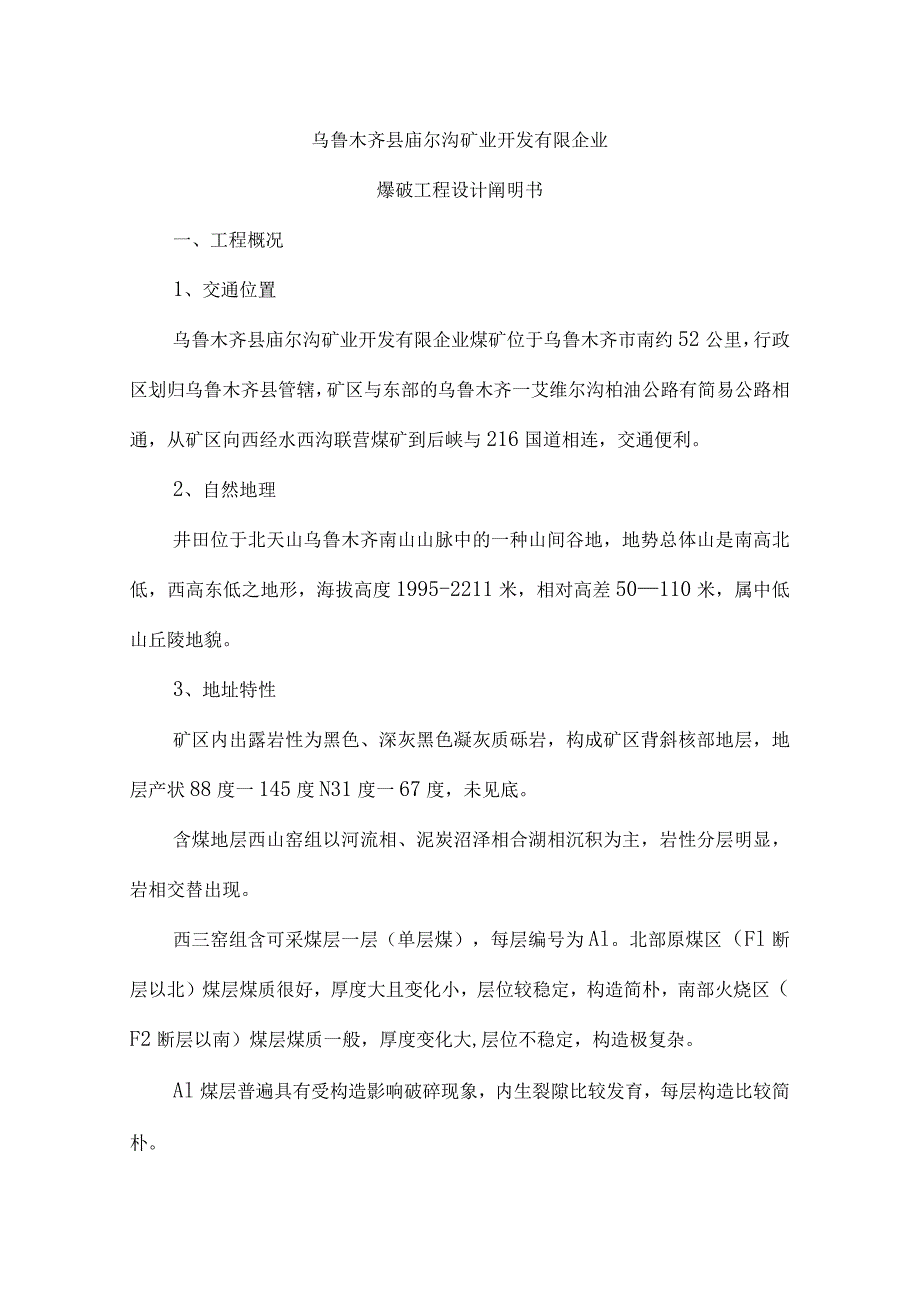

1、乌鲁木齐县庙尔沟矿业开发有限企业爆破工程设计阐明书一、工程概况1、交通位置乌鲁木齐县庙尔沟矿业开发有限企业煤矿位于乌鲁木齐市南约52公里，行政区划归乌鲁木齐县管辖，矿区与东部的乌鲁木齐一艾维尔沟柏油公路有简易公路相通，从矿区向西经水西沟联营煤矿到后峡与216国道相连，交通便利。2、自然地理井田位于北天山乌鲁木齐南山山脉中的一种山间谷地，地势总体山是南高北低，西高东低之地形，海拔高度1995-2211米，相对高差50110米，属中低山丘陵地貌。3、地址特性矿区内出露岩性为黑色、深灰黑色凝灰质砾岩，构成矿区背斜核部地层，地层产状88度一145度N31度一67度，未见底。含煤地层西山窑组以河流相、泥

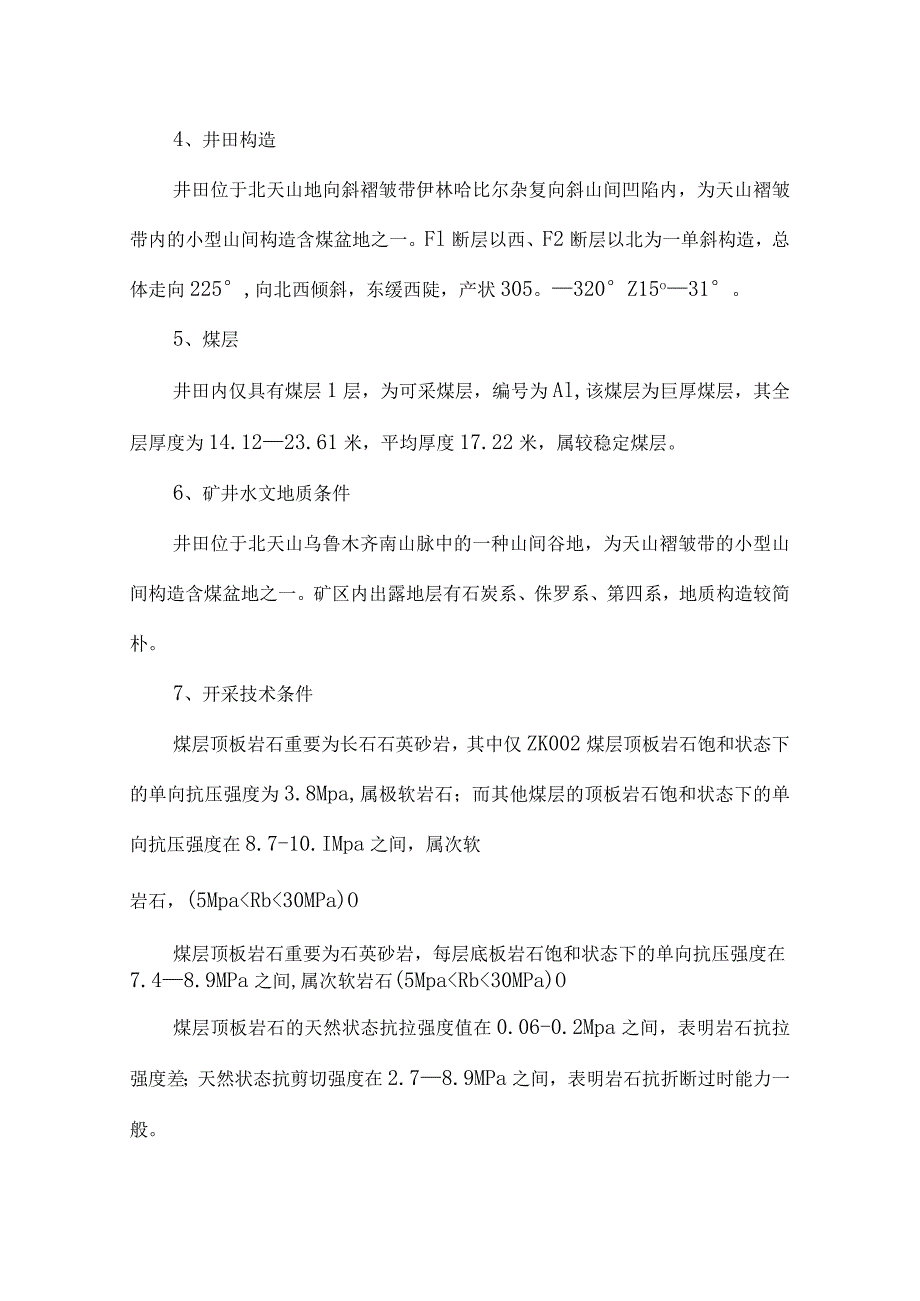

2、炭沼泽相合湖相沉积为主，岩性分层明显，岩相交替出现。西三窑组含可采煤层一层（单层煤），每层编号为Al。北部原煤区（Fl断层以北）煤层煤质很好，厚度大且变化小，层位较稳定，构造简朴，南部火烧区（F2断层以南）煤层煤质一般，厚度变化大,层位不稳定，构造极复杂。Al煤层普遍具有受构造影响破碎现象，内生裂隙比较发育，每层构造比较简朴。4、井田构造井田位于北天山地向斜褶皱带伊林哈比尔杂复向斜山间凹陷内，为天山褶皱带内的小型山间构造含煤盆地之一。Fl断层以西、F2断层以北为一单斜构造，总体走向225,向北西倾斜，东缓西陡，产状305。320Z15o31。5、煤层井田内仅具有煤层1层，为可采煤层，编号为Al
3、,该煤层为巨厚煤层，其全层厚度为14.1223.61米，平均厚度17.22米，属较稳定煤层。6、矿井水文地质条件井田位于北天山乌鲁木齐南山脉中的一种山间谷地，为天山褶皱带的小型山间构造含煤盆地之一。矿区内出露地层有石炭系、侏罗系、第四系，地质构造较简朴。7、开采技术条件煤层顶板岩石重要为长石石英砂岩，其中仅ZK002煤层顶板岩石饱和状态下的单向抗压强度为3.8Mpa,属极软岩石；而其他煤层的顶板岩石饱和状态下的单向抗压强度在8.7-10.IMpa之间，属次软岩石，(5MpaRb30MPa)O煤层顶板岩石重要为石英砂岩，每层底板岩石饱和状态下的单向抗压强度在7.48.9MPa之间,属次软岩石(5

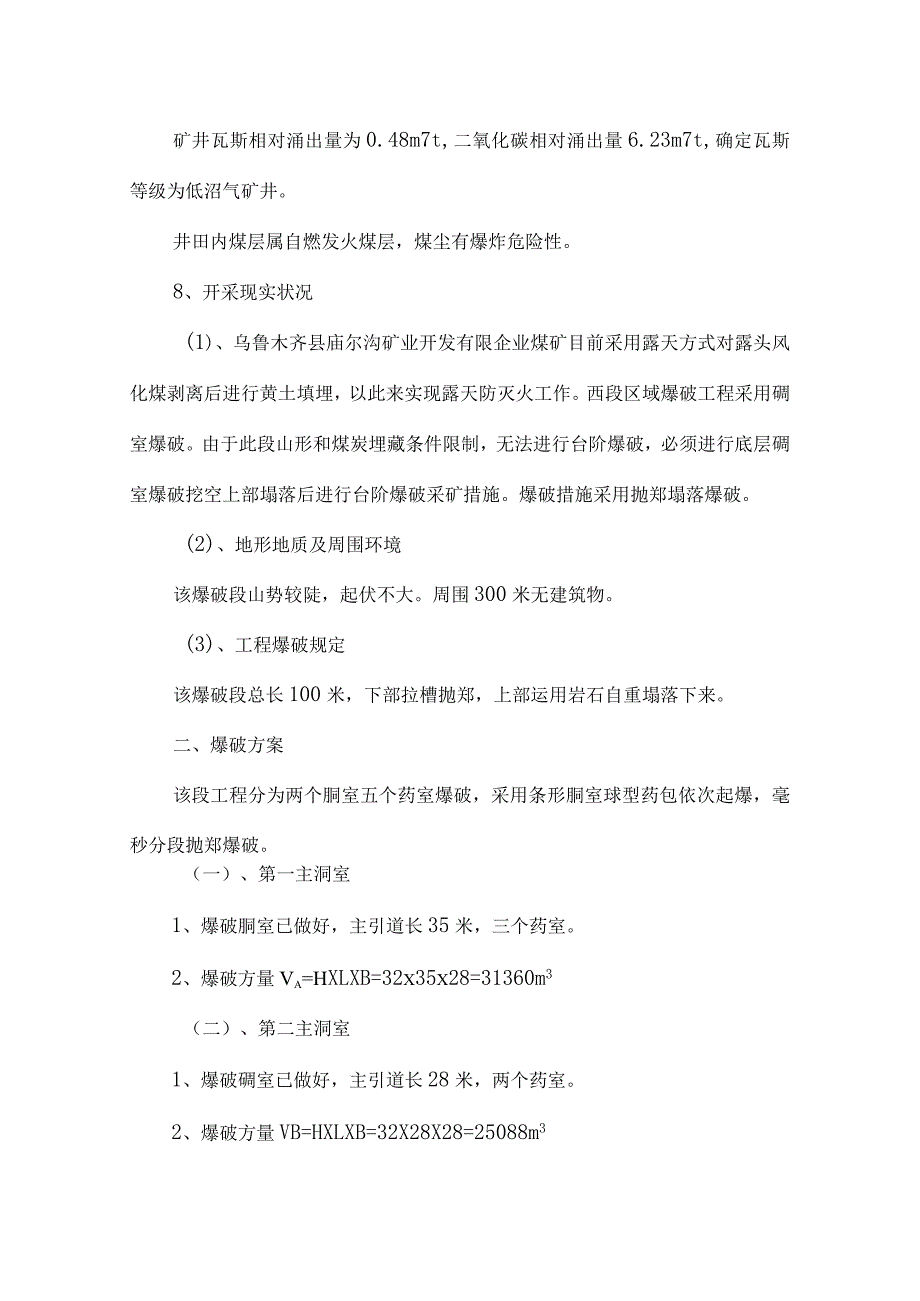

4、MpaRb30MPa)O煤层顶板岩石的天然状态抗拉强度值在0.06-0.2Mpa之间，表明岩石抗拉强度差；天然状态抗剪切强度在2.78.9MPa之间，表明岩石抗折断过时能力一般。矿井瓦斯相对涌出量为0.48m7t,二氧化碳相对涌出量6.23m7t,确定瓦斯等级为低沼气矿井。井田内煤层属自燃发火煤层，煤尘有爆炸危险性。8、开采现实状况(1)、乌鲁木齐县庙尔沟矿业开发有限企业煤矿目前采用露天方式对露头风化煤剥离后进行黄土填埋，以此来实现露天防灭火工作。西段区域爆破工程采用碉室爆破。由于此段山形和煤炭埋藏条件限制，无法进行台阶爆破，必须进行底层碉室爆破挖空上部塌落后进行台阶爆破采矿措施。爆破措施采用
5、抛郑塌落爆破。(2)、地形地质及周围环境该爆破段山势较陡，起伏不大。周围300米无建筑物。(3)、工程爆破规定该爆破段总长100米，下部拉槽抛郑，上部运用岩石自重塌落下来。二、爆破方案该段工程分为两个胴室五个药室爆破，采用条形胴室球型药包依次起爆，毫秒分段抛郑爆破。（一）、第一主洞室1、爆破胴室已做好，主引道长35米，三个药室。2、爆破方量Va=HXLXB=32x35x28=31360m3（二）、第二主洞室1、爆破碉室已做好，主引道长28米，两个药室。2、爆破方量VB=HXLXB=32X28X28=25088m3（三）、爆破总方量V总=Va+Vb=5.64万11）3三、药包的布置及药量的计算（
6、一）、第一主胴室段药包布置及药量计算即第一胴室分为三个药室分别是Al1、Al-2A1-3药室的位置如图所示：1、最小抵御线的选择根据地质地形药室和自由面的关系确定如下三个碉室最小抵御WAi二12mWAL2=12mWai_3=13.4m2、药包间距A=0.5w(n+l)=0.5x12x(l+l)=12m式中：n为爆破指数，抛郑爆破取1各药包间距基本符合计算规定3、各胴室药量计算Q=ekw3(0.4+0.6n2)式中Q一一炸药用量e一一炸药换算系数1W最小抵御线路k单位用药系数取0.7N爆炸指数取1.5QAi=ekw3(O.4+0.6n2)=lx0.7x123x(0.4+0.6xl.52)=211
7、6kgQai-2=ekw3(O.4+0.6n2)=lx0.7x123x(0.4+0.6xl.52)=2116kgQi-3=ekw3(0.4+0.6n2)=1x0.7x13.43x(0.4+0.6x1.52)=2947kgQ合计二2116+2116+2947=7179kg(二)、第二主胴室段药包布置及药量计算即第二洞室分为两个药室分别是A21、A2-21、最小抵御线日勺选择根据地质地形药室和自由面的关系确定如下三个胴室最小抵御线WA2=12mWa2_2=12m2、药包间距A=0.5w(n+l)=0.5x12x(l+l)=12m式中：n一为爆破指数，抛郑爆破取1各药包间距基本符合计算规定3、各胴室
8、药量计算Q=ekw3(O.4+0.6n2)式中Q炸药用量e一炸药换算系数1W一一最小抵御线路k一一单位用药系数取0.7N爆炸指数取1.5Qa2-1=ekw3(0.4+0.6n2)=1x0.7x123x(0.40.6xl.52)=2116kgQa2-2=ekw3(0.4+0.6n2)=lx0.7x123x(0.4+0.6xl.52)=2116kgQ合计=2116+2116=4232kg合计总装药量:Qaia2=7179+4232=11400kg(三)、起爆次序：采用分段装药，分次爆破次序。如装药时间容许,可以在一天装药，分时间段起爆，时间较长应分别装药，分别起爆。次序为:1、第一主胴室2、第二主
9、胴室为保证安全，严禁二个胴室同步起爆。四、起爆系统（一）、起爆方式1、炸药采用岩石膨化炸药，采用集中药包起爆。2、采用8号工业雷管、5段毫秒电雷管或瞬发雷管。3、用起爆药包起爆，每个起爆药包用2发同段毫秒电雷管起爆。4、起爆母线采用4平方同芯线，起爆电源采用FB-200型发爆器。（二）、起爆网络1、起爆网络采用串并联连接，双回路混联。由于采用毫秒分段一次起爆，该起爆网络严禁使用非电雷管或其他型号的雷管，以保证精确的分段起爆时间。2、起爆药包炸药及雷管的数量根据雷管在药包均匀分布和起爆药包在胴室均匀分布日勺原则。（1）、第一主碉室药室3个，起爆药包3个。各胴室起爆药包及雷管个数分派表：序号胴室号
10、药包个数雷管个数雷管段号1Al-I1202Al-21203Al-3120合计360(2)、第二主胴室药室2个，起爆药包2个。各胴室起爆药包及雷管个数分派表：序号碉室号药包个数雷管个数雷管段号1A211202A22120合计240每个药包十发雷管并联，再串联起到双回路的作用。起爆药包及雷管用量合计：炸药用量：120公斤煤矿许用2号抗水硝胺炸药。雷管用量：100发瞬发电雷管。2、起爆网络电阻(1)、第一主碉室段网络电阻1)、第一主胴室电雷管电阻Rfi=4欧姆R产4/2=2欧姆R雷总=R井X4=8欧姆2)、第二主洞室药包连接导线电阻连接导线采用2.5平方铜芯线，每100米线阻10欧姆，共需要200米
11、。RA线=2X10=20欧姆起爆母线采用4平方电缆线，每百米线阻是5欧姆，合计600米。RA母线=4X5=20欧姆3）、RAl总=RAl雷总+Rai线=8+20=28欧姆采用MFB-200发爆器，放电电压1800伏。根据欧姆定律：I起=U/Rai总=1800/28=64.3（安）雷管的准爆电流：I准=2（安）I起1准完全起爆（2）、第二主胴室段网络电阻R串=4欧姆R并=4/2=2欧姆R雷总=R并X7=14欧姆2）、第二主碉室药包连接导线电阻连接导线采用2.5平方铜芯线，每100米线阻10欧姆，共需要300米。RA线=3X10=30欧姆3）、Ra2总=Ra2缶总+Ra2纹=30+14=44欧姆采
12、用MFB-200发爆器，放电电压1800伏。根据欧姆定律：I起=U/Rai总=1800/44=40.9（安）雷管时准爆电流：I准=2（安）I起1准完全起爆（3）、两洞室串联起爆1）、两洞室总电阻R总=RAI总+Ra2总=44+28=72欧姆2）、起爆母线电阻起爆母线采用4平方电缆线，每百米线阻是5欧姆，合计600米。R母线=6X5=30欧姆3）、R总二R雷管+R母线=72+30=102欧姆采用MFB-200发爆器，放电电压1800伏。根据欧姆定律：I起=U/Rai总=1800/108=16.66（安）雷管的准爆电流：I准=2（安）I起1准完全起爆（三）、起爆网络的联结图见先图：起爆网络设计图五
13、、施工设计（一）、碉室的规格及布置1、胴室的断面0.8平方米+1平方米=1.8平方米2、引胴的断面0.6米X0.6米=0.36平方米3、碉室的布置及位置见图。（二）药室装药药室装药用袋装炸药，起爆药包重24公斤，放在药室中央。（三）、药室堵塞用袋装沙土挤压充填，先堵药室口，再堵引洞，最终充填导胴。六、爆破前期的准备工作1、施工器材准备空压机1台、发电机1台、风钻3台、钢钎10根、钻杆20根、发爆器3台。2、人员组织及安排见附表3、施工前一种星期，对放炮工、打眼工、装药工进行安全技术培训，严格按照爆破规程、操作规程进行作业。七、爆破作业施工规定1、严格按设计阐明书日勺规定定胴室开口位置、方向和规
14、格断面。2、开挖导碉、引胴、药室要加强通风，满足风量规定。3、开挖凿岩工程竣工后，要仔细检查质量规定，达不到设计规定要及时修正。八、爆破安全技术措施1、爆破器材必须专人保管，建立台帐，发出与使用相符合。当班用不完当日交回入库。2、送往现场的爆破器、炸药和雷管分开运送。3、放炮时，应由专人统一指挥，保证所有人员撤到安全地点，由总指挥发出起爆命令。4、进行爆破前，人员应撤离至飞石、有害气体和爆破冲击波等威胁到以外的安全地点，距离应不少于500米。5、现场爆破作业人员，必须戴安全帽进行施工。九、安全距离验证该段工程署一次性毫秒起爆，第一主胴室起爆药量7吨，第二主胴室起爆药量为4吨。在野外，抛郑定向塌落爆破，地震波、空气冲击波、有害气体等对安全基本没有影响，重要考虑飞石对周围500米外民房的影响。飞石距离验证：rma=KA20n2w=L5X20X1.2x1.2x10=432m式中：rmax飞石距离Ka安全系数取1.5N爆炸指数取1.2Ra=432米600米，满足安全距离规定。十、管理制度（一）、安全操作规程1、每周必须进行一次安全学习，使员工重视安全，做到安全生产。2、工作时间，工人不许抽烟、喝酒。3、打眼期间，要随时排险，不准带险作业。4、放炮前必须将人员撤到安全地点，设好警戒，发出信号，方能起爆。5、工地安全员随时进行安全检查。发现安全隐患，及时处理。（二）、爆
