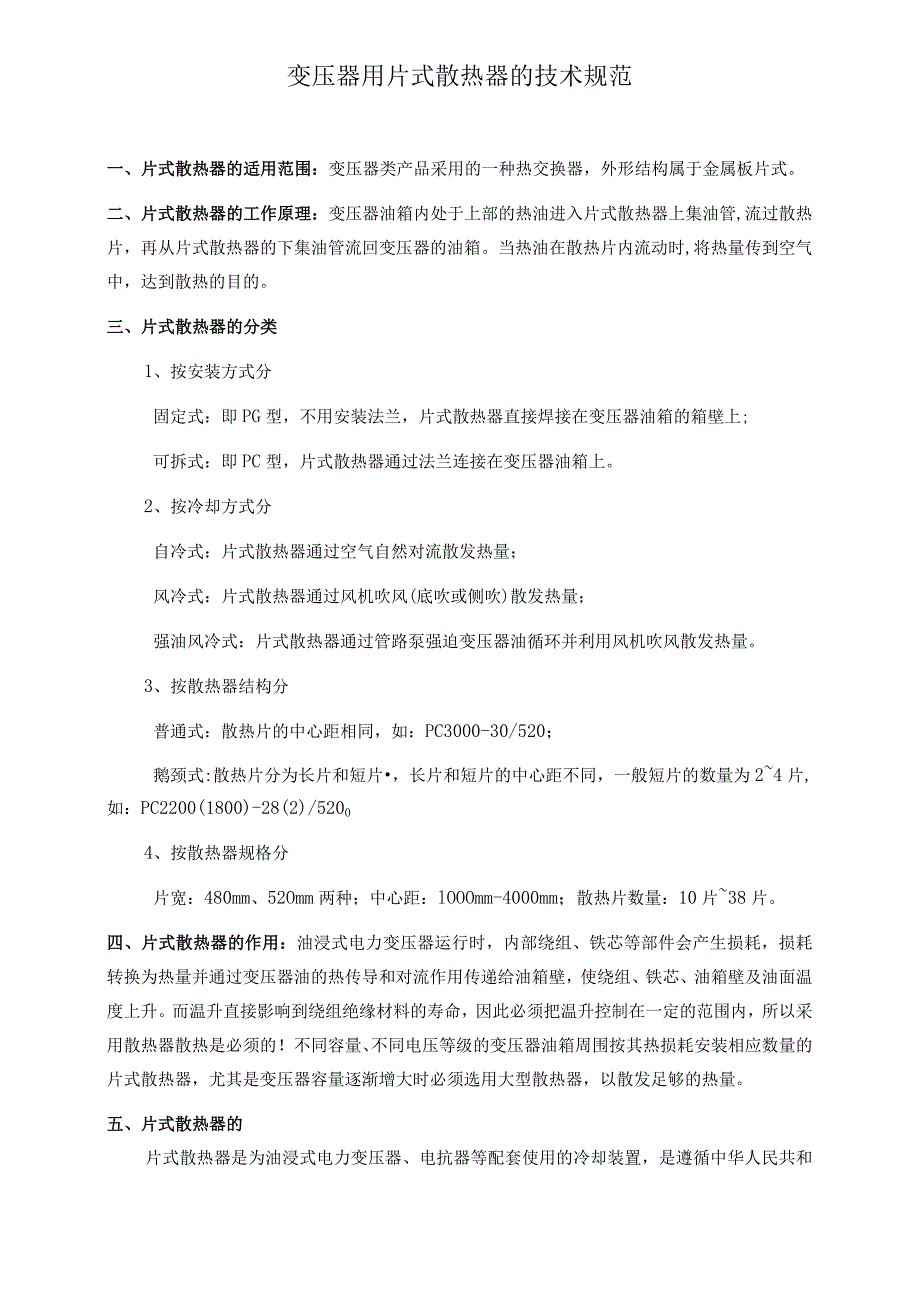

1、变压器用片式散热器的技术规范一、片式散热器的适用范围：变压器类产品采用的一种热交换器，外形结构属于金属板片式。二、片式散热器的工作原理：变压器油箱内处于上部的热油进入片式散热器上集油管,流过散热片，再从片式散热器的下集油管流回变压器的油箱。当热油在散热片内流动时,将热量传到空气中，达到散热的目的。三、片式散热器的分类1、按安装方式分固定式：即PG型，不用安装法兰，片式散热器直接焊接在变压器油箱的箱壁上;可拆式：即PC型，片式散热器通过法兰连接在变压器油箱上。2、按冷却方式分自冷式：片式散热器通过空气自然对流散发热量；风冷式：片式散热器通过风机吹风(底吹或侧吹)散发热量；强油风冷式：片式散热器通
2、过管路泵强迫变压器油循环并利用风机吹风散发热量。3、按散热器结构分普通式：散热片的中心距相同，如：PC3000-30/520；鹅颈式:散热片分为长片和短片，长片和短片的中心距不同，一般短片的数量为24片,如：PC2200(1800)-28(2)/52004、按散热器规格分片宽：480mm、52Omm两种；中心距：lOOOmm-4000mm；散热片数量：10片38片。四、片式散热器的作用：油浸式电力变压器运行时，内部绕组、铁芯等部件会产生损耗，损耗转换为热量并通过变压器油的热传导和对流作用传递给油箱壁，使绕组、铁芯、油箱壁及油面温度上升。而温升直接影响到绕组绝缘材料的寿命，因此必须把温升控制在一

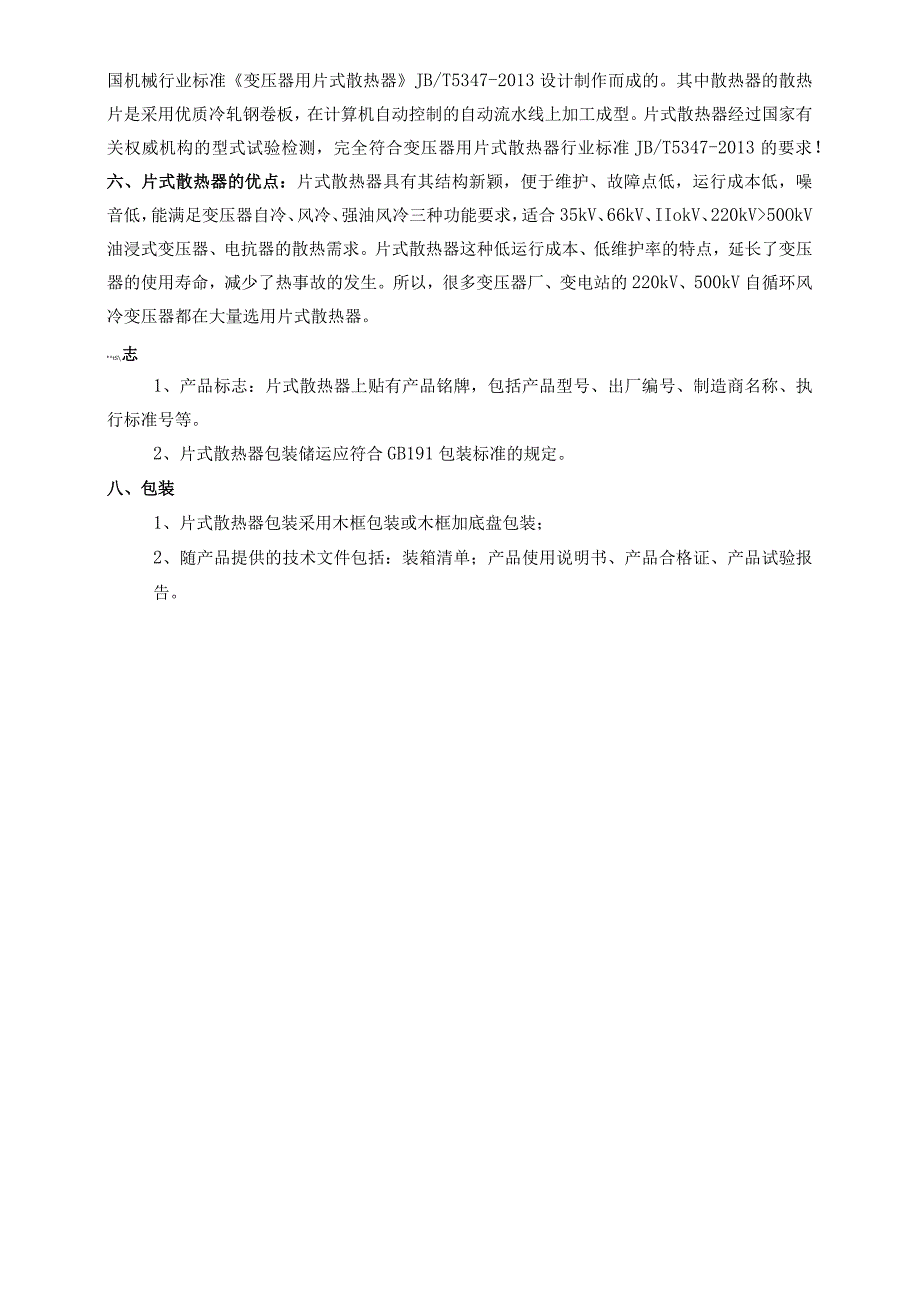

3、定的范围内，所以采用散热器散热是必须的！不同容量、不同电压等级的变压器油箱周围按其热损耗安装相应数量的片式散热器，尤其是变压器容量逐渐增大时必须选用大型散热器，以散发足够的热量。五、片式散热器的片式散热器是为油浸式电力变压器、电抗器等配套使用的冷却装置，是遵循中华人民共和国机械行业标准变压器用片式散热器JB/T5347-2013设计制作而成的。其中散热器的散热片是采用优质冷轧钢卷板，在计算机自动控制的自动流水线上加工成型。片式散热器经过国家有关权威机构的型式试验检测，完全符合变压器用片式散热器行业标准JB/T5347-2013的要求！六、片式散热器的优点：片式散热器具有其结构新颖，便于维护、故
4、障点低，运行成本低，噪音低，能满足变压器自冷、风冷、强油风冷三种功能要求，适合35kV、66kV、IIokV、220kV50OkV油浸式变压器、电抗器的散热需求。片式散热器这种低运行成本、低维护率的特点，延长了变压器的使用寿命，减少了热事故的发生。所以，很多变压器厂、变电站的220kV、500kV自循环风冷变压器都在大量选用片式散热器。*tS志1、产品标志：片式散热器上贴有产品铭牌，包括产品型号、出厂编号、制造商名称、执行标准号等。2、片式散热器包装储运应符合GB191包装标准的规定。八、包装1、片式散热器包装采用木框包装或木框加底盘包装；2、随产品提供的技术文件包括：装箱清单；产品使用说明书、产品合格证、产品试验报告。
