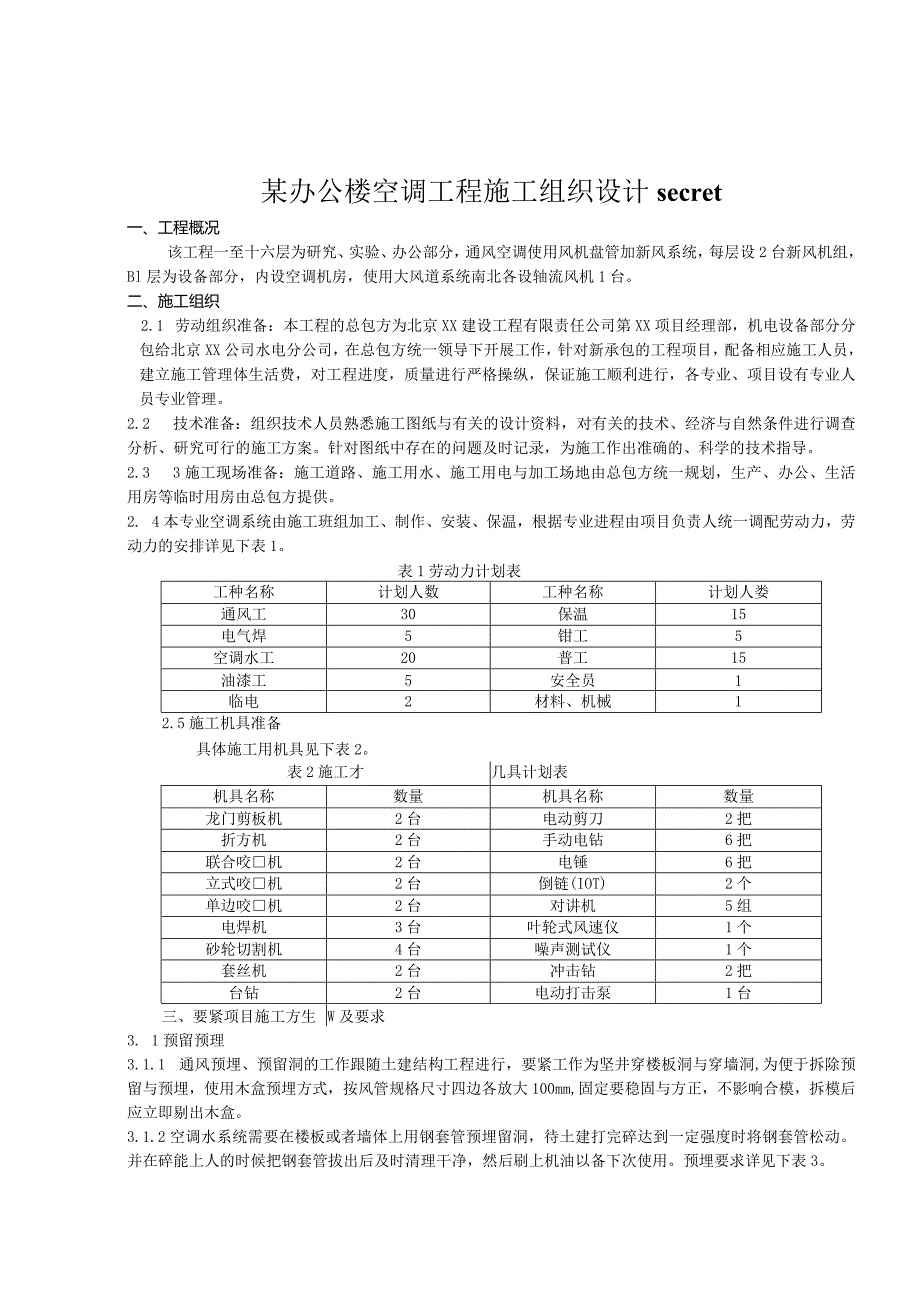

1、某办公楼空调工程施工组织设计secret一、工程概况该工程一至十六层为研究、实验、办公部分，通风空调使用风机盘管加新风系统，每层设2台新风机组，Bl层为设备部分，内设空调机房，使用大风道系统南北各设轴流风机1台。二、施工组织2.1 劳动组织准备：本工程的总包方为北京XX建设工程有限责任公司第XX项目经理部，机电设备部分分包给北京XX公司水电分公司，在总包方统一领导下开展工作，针对新承包的工程项目，配备相应施工人员，建立施工管理体生活费，对工程进度，质量进行严格操纵，保证施工顺利进行，各专业、项目设有专业人员专业管理。2.2 技术准备：组织技术人员熟悉施工图纸与有关的设计资料，对有关的技术、经济
2、与自然条件进行调查分析、研究可行的施工方案。针对图纸中存在的问题及时记录，为施工作出准确的、科学的技术指导。2.3 3施工现场准备：施工道路、施工用水、施工用电与加工场地由总包方统一规划，生产、办公、生活用房等临时用房由总包方提供。2. 4本专业空调系统由施工班组加工、制作、安装、保温，根据专业进程由项目负责人统一调配劳动力，劳动力的安排详见下表1。表1劳动力计划表工种名称计划人数工种名称计划人娄通风工30保温15电气焊5钳工5空调水工20普工15油漆工5安全员1临电2材料、机械12.5施工机具准备具体施工用机具见下表2。表2施工才几具计划表机具名称数量机具名称数量龙门剪板机2台电动剪刀2把折
3、方机2台手动电钻6把联合咬机2台电锤6把立式咬机2台倒链(IOT)2个单边咬机2台对讲机5组电焊机3台叶轮式风速仪1个砂轮切割机4台噪声测试仪1个套丝机2台冲击钻2把台钻2台电动打击泵1台三、要紧项目施工方生W及要求3. 1预留预理3.1.1 通风预埋、预留洞的工作跟随土建结构工程进行，要紧工作为坚井穿楼板洞与穿墙洞,为便于拆除预留与预埋，使用木盒预埋方式，按风管规格尺寸四边各放大100mm,固定要稳固与方正，不影响合模，拆模后应立即剔出木盒。3.1.2空调水系统需要在楼板或者墙体上用钢套管预埋留洞，待土建打完碎达到一定强度时将钢套管松动。并在碎能上人的时候把钢套管拔出后及时清理干净，然后刷上

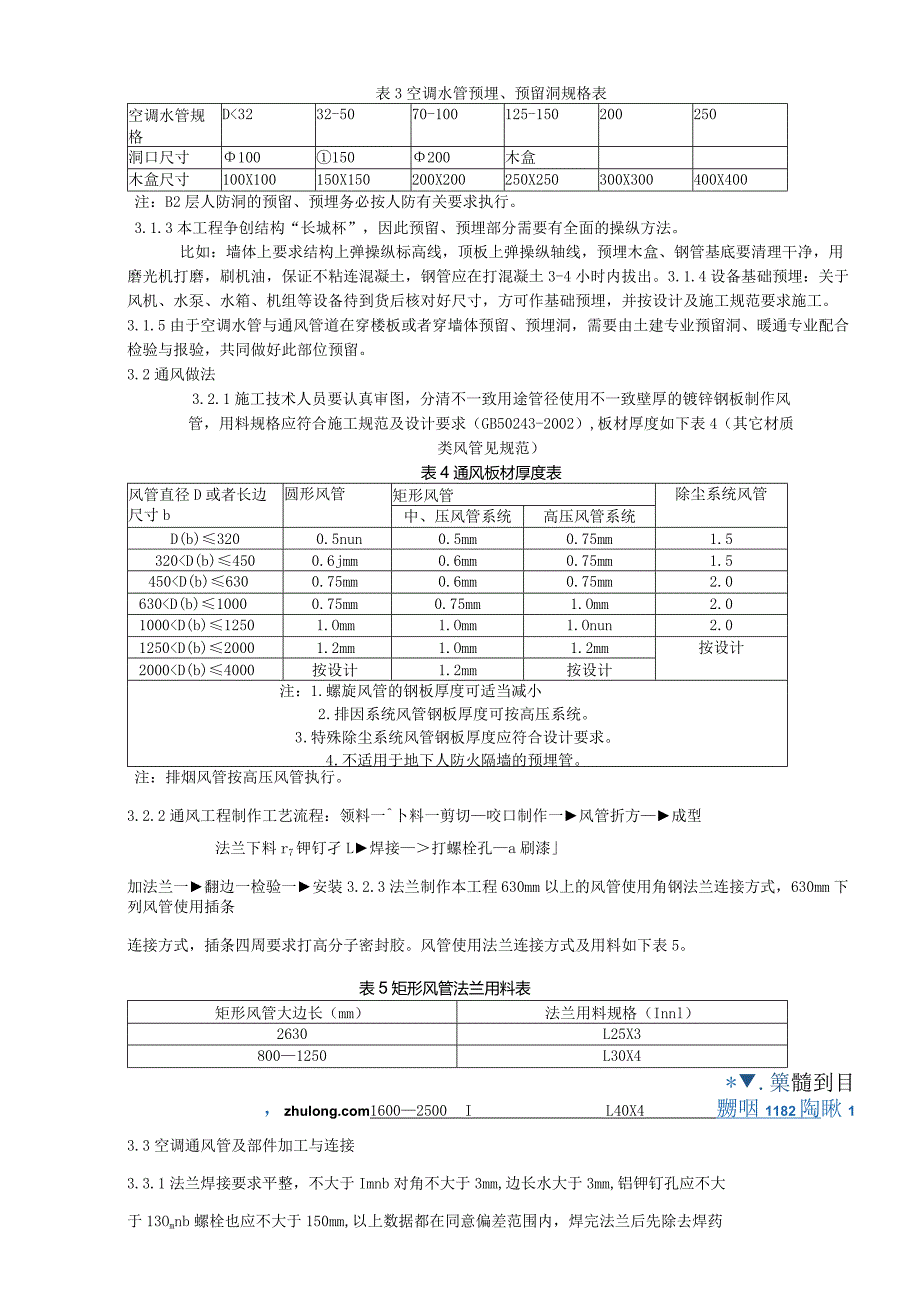

4、机油以备下次使用。预埋要求详见下表3。表3空调水管预埋、预留洞规格表空调水管规格D3232-5070-100125-150200250洞口尺寸100150200木盒木盒尺寸100X100150X150200X200250X250300X300400X400注：B2层人防洞的预留、预埋务必按人防有关要求执行。3.1.3本工程争创结构“长城杯”，因此预留、预埋部分需要有全面的操纵方法。比如：墙体上要求结构上弹操纵标高线，顶板上弹操纵轴线，预埋木盒、钢管基底要清理干净，用磨光机打磨，刷机油，保证不粘连混凝土，钢管应在打混凝土3-4小时内拔出。3.1.4设备基础预埋：关于风机、水泵、水箱、机组等设备待
5、到货后核对好尺寸，方可作基础预埋，并按设计及施工规范要求施工。3.1.5由于空调水管与通风管道在穿楼板或者穿墙体预留、预埋洞，需要由土建专业预留洞、暖通专业配合检验与报验，共同做好此部位预留。3.2通风做法3.2.1施工技术人员要认真审图，分清不一致用途管径使用不一致壁厚的镀锌钢板制作风管，用料规格应符合施工规范及设计要求（GB50243-2002）,板材厚度如下表4（其它材质类风管见规范）表4通风板材厚度表风管直径D或者长边尺寸b圆形风管矩形风管除尘系统风管中、压风管系统高压风管系统D(b)3200.5nun0.5mm0.75mm1.5320D(b)4500.6jmm0.6mm0.75mm1
6、.5450D(b)6300.75mm0.6mm0.75mm2.0630D(b)10000.75mm0.75mm1.Omm2.01000D(b)12501.Omm1.Omm1.Onun2.01250D(b)20001.2mm1.Omm1.2mm按设计20003.7_.1工艺流程：施工准备打压试验单机试运转吊杆制作风机盘管安装配管连接接电源单调式。3.7.2风机盘管整体向凝聚水出口倾斜度为35S使水盘无积水现象，风机盘管两端与风管配管连接处加复合铝箔保温型软管，根据型号不一致，口径不一情况下各类型号需加软管长度20Onin1,风机盘管、新风机组的送、回风管均加软管接头。3.8漏光及漏风量测试3.8
7、.1漏光法检测应使用光线对小孔的强穿透力，对系统风管严密程度进行了检测方法，使用具有一定强度的安全光源。如低压灯IooW带保护罩的低压照明灯.，或者者其它低压光源。低压风管每Iorn不应大于2处且100m接缝平均不应大于16处，中压系统每Iom不应超1处，且IoOnl接缝平均不应大于8处，都为合格漏光，检测中如发现条缝形漏光的应及时进行密封处理。3.8.2漏风量测试应使用检验合格的专用测量仪表或者使用符合现行国家标准（流量测量节流装置）规定的计量元件搭设的测量装置。漏风管测试装置可使用风管式或者风室式。风管式测试装置使用孔板作计量元件，风室式测试装置使用喷嘴作计量元件，最后测出的实测值与设计给
8、定的数值不应小于10%为合格。3.9空调水系统管道制作、安装、保温要求3.9.1空调水系统设计为双管制按南北分区，需从竖井外至各层的风机盘管，夏天供冷水，冬天供热水，空调水系统包含供水、回水、冷凝水、供回水管材质对DN50mm的管使用无缝钢管焊接方式，对DN50mm的管使用焊接钢管焊接方式，冷凝水管使用镀锌管线扣连接筑姿料下我就在筑龙网方式，其常规工艺为:预制加工卡架安装干管安装立管安装支管安装试压冲洗防腐调试保温3.9.2全国水系统有压管道均为0.003坡度,无压管道（冷凝水管）的坡度均为0.008,施工过程中严格操纵焊口或者丝扣的质量及坡度。3.9.3空调管道系统安装完毕后，务必进行严密性试验。水压试验水系统工作压力0.7Mpa,试验压力为工作压力的125倍,在10分钟内降压不大于0.02Mpa为合格。冷冻水管道在系统最高处便
