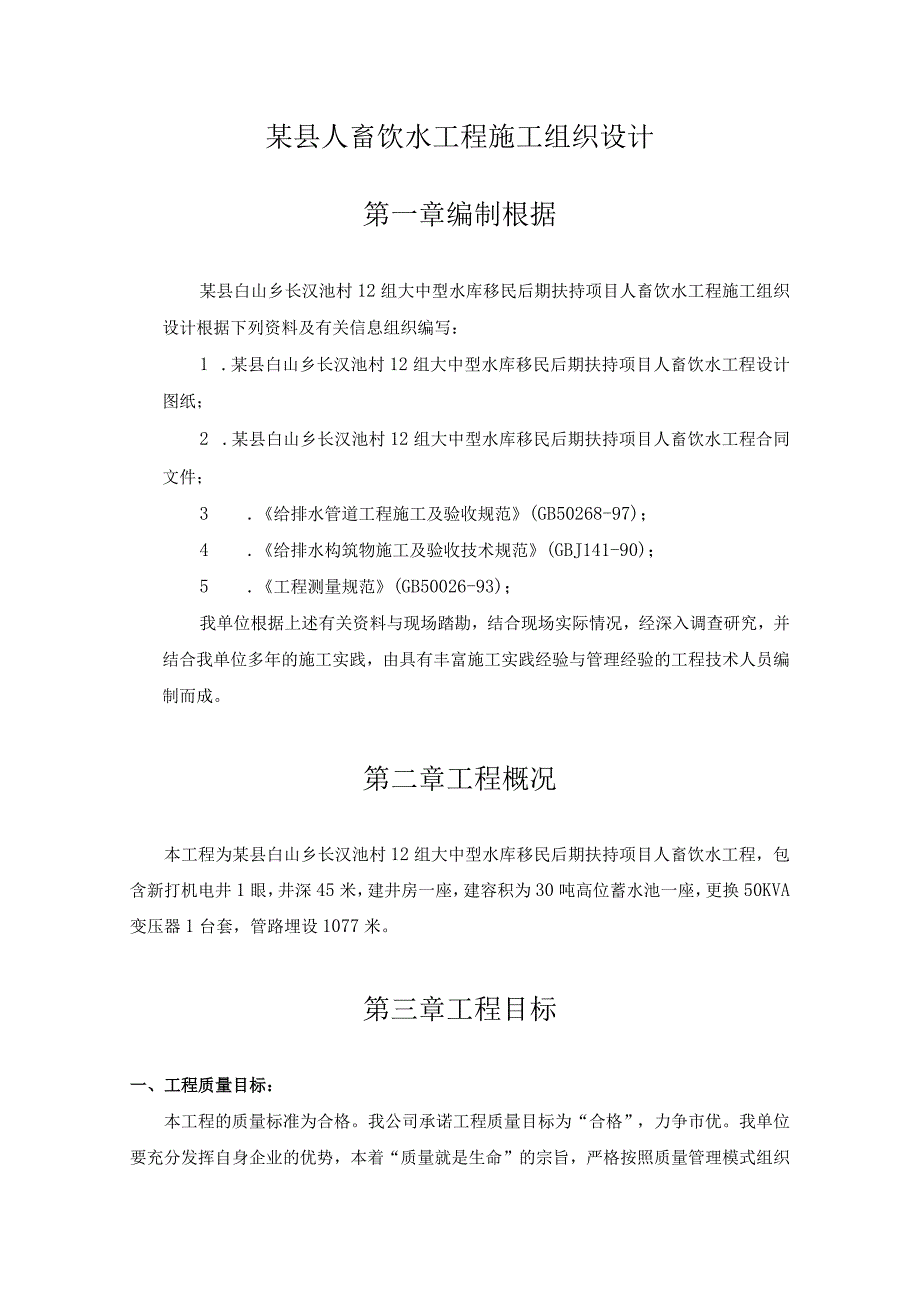

1、某县人畜饮水工程施工组织设计第一章编制根据某县白山乡长汉池村12组大中型水库移民后期扶持项目人畜饮水工程施工组织设计根据下列资料及有关信息组织编写：1 .某县白山乡长汉池村12组大中型水库移民后期扶持项目人畜饮水工程设计图纸；2 .某县白山乡长汉池村12组大中型水库移民后期扶持项目人畜饮水工程合同文件；3 .给排水管道工程施工及验收规范(GB50268-97)；4 .给排水构筑物施工及验收技术规范(GBJ141-90)；5 .工程测量规范(GB50026-93)；我单位根据上述有关资料与现场踏勘，结合现场实际情况，经深入调查研究，并结合我单位多年的施工实践，由具有丰富施工实践经验与管理经验的工

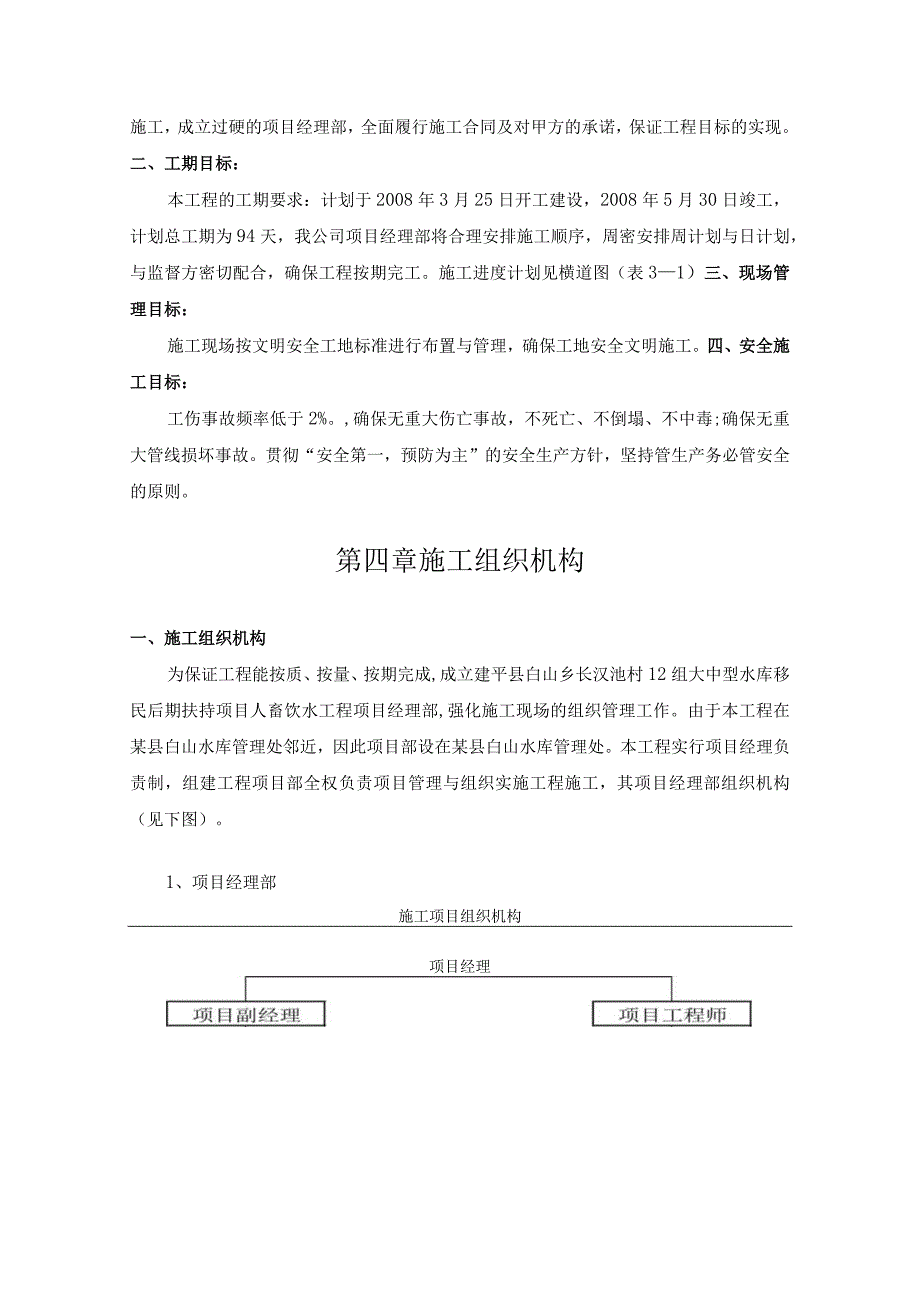

2、程技术人员编制而成。第二章工程概况本工程为某县白山乡长汉池村12组大中型水库移民后期扶持项目人畜饮水工程，包含新打机电井1眼，井深45米，建井房一座，建容积为30吨高位蓄水池一座，更换50KVA变压器1台套，管路埋设1077米。第三章工程目标一、工程质量目标：本工程的质量标准为合格。我公司承诺工程质量目标为“合格”，力争市优。我单位要充分发挥自身企业的优势，本着“质量就是生命”的宗旨，严格按照质量管理模式组织施工，成立过硬的项目经理部，全面履行施工合同及对甲方的承诺，保证工程目标的实现。二、工期目标：本工程的工期要求：计划于2008年3月25日开工建设，2008年5月30日竣工，计划总工期为9
3、4天，我公司项目经理部将合理安排施工顺序，周密安排周计划与日计划，与监督方密切配合，确保工程按期完工。施工进度计划见横道图（表31）三、现场管理目标：施工现场按文明安全工地标准进行布置与管理，确保工地安全文明施工。四、安全施工目标：工伤事故频率低于2%。,确保无重大伤亡事故，不死亡、不倒塌、不中毒;确保无重大管线损坏事故。贯彻“安全第一，预防为主”的安全生产方针，坚持管生产务必管安全的原则。第四章施工组织机构一、施工组织机构为保证工程能按质、按量、按期完成,成立建平县白山乡长汉池村12组大中型水库移民后期扶持项目人畜饮水工程项目经理部,强化施工现场的组织管理工作。由于本工程在某县白山水库管理处

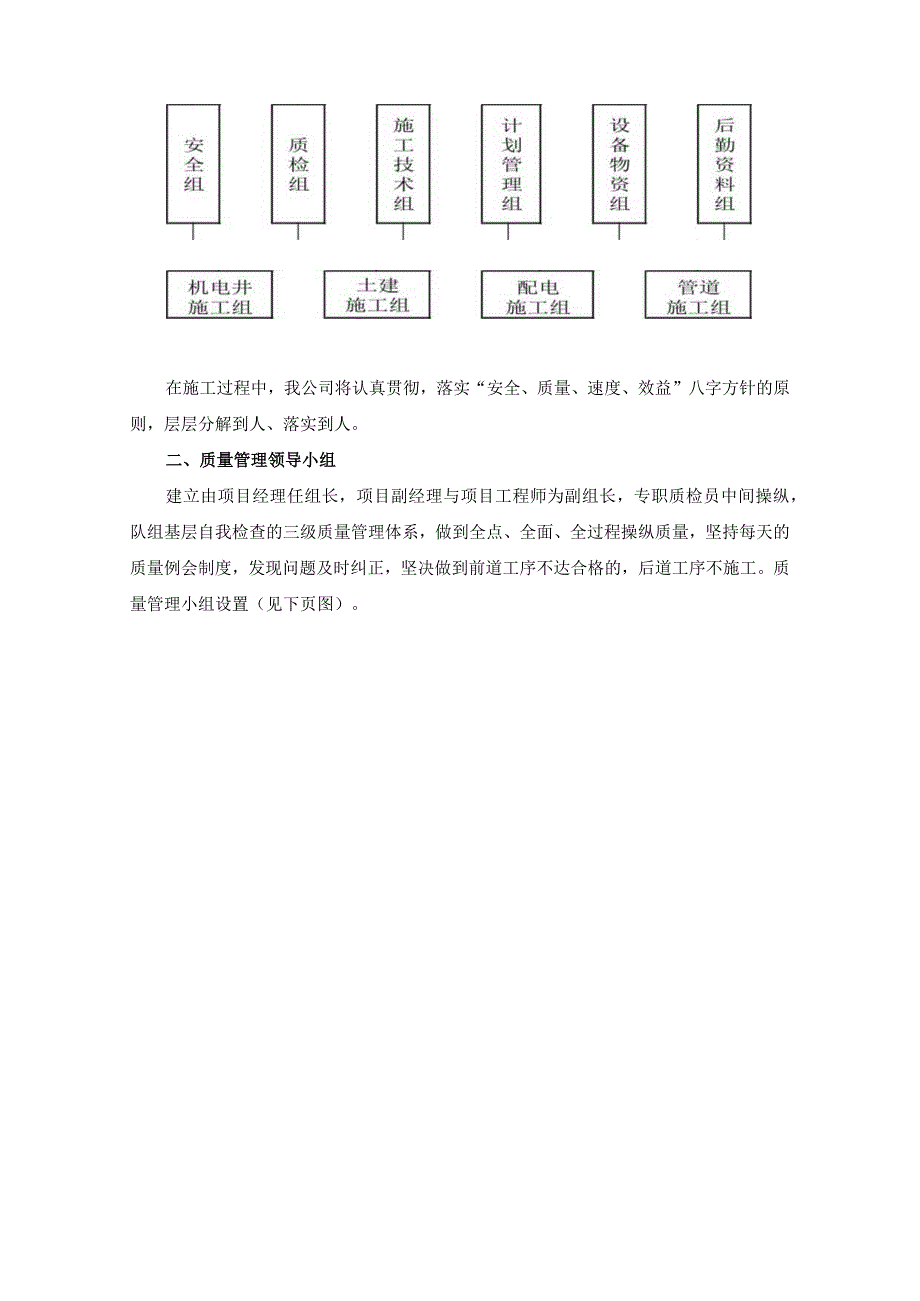

4、邻近，因此项目部设在某县白山水库管理处。本工程实行项目经理负责制，组建工程项目部全权负责项目管理与组织实施工程施工，其项目经理部组织机构（见下图）。1、项目经理部施工项目组织机构项目经理在施工过程中，我公司将认真贯彻，落实“安全、质量、速度、效益”八字方针的原则，层层分解到人、落实到人。二、质量管理领导小组建立由项目经理任组长，项目副经理与项目工程师为副组长，专职质检员中间操纵，队组基层自我检查的三级质量管理体系，做到全点、全面、全过程操纵质量，坚持每天的质量例会制度，发现问题及时纠正，坚决做到前道工序不达合格的，后道工序不施工。质量管理小组设置（见下页图）。各施工班组工人三、安全管理领导小组
5、成立以项目经理任组长，有关部门负责人、技术人员及各施工队组生产骨干参加的安全生产领导小组，并设专兼职安全员，负责施工过程中的安全教育，安全措施的制定落实，检查工作，确保安全生产。第五章施工方案本工程的工期相当紧迫，为94天，为保证工程的顺利进行与各项目目标的实现，我项目经理部将对本工程进行科学、合理的组织与管理，对工程的进度、质量、安全做好各类技术保证措施；对施工材料的使用、施工机具的安排等问题进行良好的部署与协调。一、施工准备我公司将严格按照签定的合同协议书，并根据工程特点、进度与质量要求，从技术、物资、人力与组织等方面为施工实施制造一切必要条件，确保工程如期开工、确保工程按质按量如期完成。
6、（一）组织机构准备1、本工程项目经理是具有多年水利工程施工经验的同志，根据工程项目的特点，建立相应机构，配备技术、施工、质量、资料、材料、安全、机械、用电及后勤等项工作的负责人与管理人员。2、根据工程特点与使用的施工组织方式，确定合理的劳动组织，建立相应的专业队伍。3、编写开工报告，报建设单位与监理单位审批。（二）施工队伍准备按照工程目标工期为94天，日平均投入劳动力20人，各施工队组其具体分工如下：土建施工队：要紧负责全线土建工程，使用人工结合机械施工;机电井施工队：要紧负责机电井工程；管道施工队：要紧负责全线管道施工；配电施工队：要紧负责变压器、供电线路等配电工程。（三）材料供应1 .本工
7、程按合同文件要求，所有材料由承包商自行采购，本工程所需的所有材料在进场前均须通过严格的质量检查，不合格材料一律不得进入施工现场。2 .我项目经理部根据工程实际进度计划编制材料需用计划，各类材料的进场按照已编定的材料需用计划进场，并按指定的材料堆放点堆放。同时做好材料的保护工作，以防材料在施工现场出现损坏或者损耗现象。（四）技术准备工作1 .图纸会审及技术交底工程开工前，由项目总工程师组织,集中项目部有关技术人员认真批阅图纸,将不清或者不明的问题及时汇总并请甲方、监理与设计单位及时解决。我项目经理部将严格按有关程序，组织技术交底，由项目经理部技术负责人向班组交底，做到项目部全体人员均熟悉本工程的
8、技术要点、设计意图与施工技术规范的内容。2 .施工组织设计的编制由项目技术负责人编制该工程的施工组织设计方案，该方案被审批同意后以该方案作为本工程施工的指导性文件。二、要紧分部分项施工方法（一）土建工程本工程的土建工程施工要紧包含：土方开挖土方回填浆砌石砌筑浆砌砖砌筑混凝土、钢筋混凝土浇筑。1、土方开挖本工程使用LOnl3反铲挖掘机挖土，推土机、自卸汽车等土方机械。为保证工期,施工现场的机械设备根据施工方案，结合现场实际情况，由专人负责及时调度，最大限度地使施工机械处在满负荷工作。（1） 土方开挖边坡1:0.5。（2）沟槽尺寸应根据施工方案决定，按基底的设计尺寸并留足够的肥槽，以便设置排水沟，
9、支撑及必要的工作面。在开挖前按测量中心线放出开挖边线及基坑底界线。弃土位置高度尽量不超过1.5m。(3)在使用机械开挖沟槽时应遵守下列规定：A、开工前除应进行地下建筑物与其它已有管线的调查外，还应认真考虑堆土位置，汽车运土路线，机械运转路线等问题。B、机械开挖基坑时，基底以上至少保留30Cm不挖。使用人工清理至槽底。C、挖土机工作或者行走时，应注意架空线路，不得在架空输电线路下工作。如在高低压架空线路一侧工作时，垂直及水平安全距离均不应小于下表的规定。挖土机械与架空线的安全距离输电线路电压与挖土机最高处的垂直安全距离(m)不小于与挖土机最近处的水平安全距离(m)不小于IKV下列1.51.520
10、KV1.52.020lIOKV2.54.0154KV2.55.0220KV2.56.0I)、在基槽挖土过程中应在随时注意土质变化情况，地下水情与标高等的变化，经常检查。如发现特殊应及时记录与有关部门联系；如发现文物、地下管线就妥善保护，待有关单位处理后，方同意继续施工。E、基槽开挖质量应符合下列规定：a不扰动自然地基，地基处理符合设计要求。b槽壁平整，边坡坡度符合施工设计规定。c槽底高程同意偏差0-30mmo2、土方回填施工程序：首先清除回填区及取土区的积水、杂物，由回填区最深部分开始,分层铺设、碾压。现场配备专职技术人员，测定压实后的干容量，检验其压实系统，与压实范围符合设计要求后，再填上层
11、土，并按规定现场取样报请监理工程师验收。为保证回填土的质量，务必做好下列几点：(1)土方回填前清除原地面草皮、树根、建筑垃圾等杂物，并将填土表面碾压密实，报监理工程师验收合格后，方可进行回填；(2)使用符合要求的土源作为回填土料，其含水率应操纵在最优含水率，具体办法是使用翻松、洒水、晾晒等措施。铺土厚度与土块粒径不得大于规范与试验要求。分段回填时，各段之间设定标志，以防漏压、欠压。上下层分段位置搭接应错缝；(3)填土面应保持一定的坡度，保持里高外低，以利排除表面积水。回填土务必当天碾压完成。由于气候、施工等原因停工的，回填土面层应加以保护。复工时应对不合格的面层作局部处理后继续回填；(4)施工
12、过程中避免出现“弹簧土”、层间光面、层间中空、虚压层等现象，一旦发生应及时处理至合格；(5)在进行土方分层碾压回填时，施工质检员跟班检测。按试验确定的施工参数检查每批松铺土层的含水率、层厚等指标。在施工过程中用轻便触探仪来检验与操纵土层的干密度与压实指标，每层土坯碾压完成后，按施工规范要求使用环刀法抽取土样测定土的干密度，其指标符合设计要求后，再填筑上层土方。3、浆砌石砌筑材料选取：石料砌体石料使用符合施工图纸要求或者经监理人批准的料场，石料的开采方法应经监理人批准。砌体材料应坚实新鲜，无风化剥落层或者裂纹，石料表面无污垢、水锈等杂质，至少有一个平整面；用于表面的石材，应色泽均匀；石料的物理力
13、学指标应符合施工图纸的要求。毛石规格：毛石应呈块状，中部厚度不应小于15cm,规格小于要求的毛石，可用于填缝，但用量不超过该处砌体重量的10机水泥砂浆砌石砂浆使用的水泥品种与标号应符合设计要求，或者经监理人同意。关于不一致品种的水泥，按品种、批号、出厂日期分别存放，并保持干燥。受潮结块的水泥禁止使用。假如水泥出厂日期超过三个月，务必通过实验验证后再用于本工程。水泥砂浆的配合比务必满足设计要求的强度及施工与易性要求，配合比通过试验确定，并报监理人同意后再使用。拌制砂浆，严格按试验确定的配料单进行配料，严禁擅自更换，配料的称量同意误差符合下列规定：水泥为2%；砂为3%；外加剂为l%o水泥砂浆拌与过
14、程中应保持细骨料含水率的稳固性，根据骨料含水量的变化情况随时调整用水量，以保证水灰比的准确性。砂浆拌与时间：机械拌与很多于23min.局部少量砂浆使用人工拌与时,至少干拌三遍，再湿拌至色泽均匀，方可使用。水泥砂浆应随拌随用，同意间歇时间应通过试验确定，或者参照表5-4-1选用。在运输或者贮存中发生离析、泌水的砂浆，应重新拌与再使用，已初凝的砂浆禁止使用。中砂中砂细度模数2.O2.4之间。含泥量小于2%O理化力学指标符合规范要求。同意间歇时间（Inin）砌筑时气温（C）同意间歇时间（min）普通硅酸盐水泥矿渣水泥及火山灰水泥2030901201020135180510195浆砌石施工方法:（1）
15、测量放样为保证砌石断面尺寸的准确与坡面平整，分段拉线砌筑，放线时，宜使用设计砌石内缘线为基准线。每段每排应拉标准操纵线。石块安放后应比标准线低O.5-lcm,防止顶线。分段接头处务必保证砌筑质量。放线点同意误差，宜用下列数字操纵：平面同意误差不大于20mm;中心线同意误差不大于10mm；高程同意误差不大于IOnmu(2)浆砌石砌筑砌筑前，将石料表面泥垢、青苔、油质等冲刷清洗干净，并敲除软弱边角。第一层石料砌筑前，先铺一层厚2-5Cln的砂浆，随即砌石。第一层石块砌筑大面朝下。砌筑要求平整、稳固、密实、错缝。上下相邻砌筑的石块，错缝搭接，避免竖向通缝。必要时，应每隔一定距离，设置丁石。平缝、竖缝宽度应满足规范要求，并以砂浆填充饱满。砌砖工程：材料：砖:本节规定适用于普通砖、空心砖、灰砂砖与粉煤灰砖，承包人应按施工图纸要求选用砖的品种与标号。砌砖砂浆：(1)使用的水泥、砂与水应符合本章第5.2.1.2与5.2.1.3款的规定。(2)生石灰：熟化成石灰膏时，应用网过滤，使其充分熟化，熟化时间不得少于7天。
