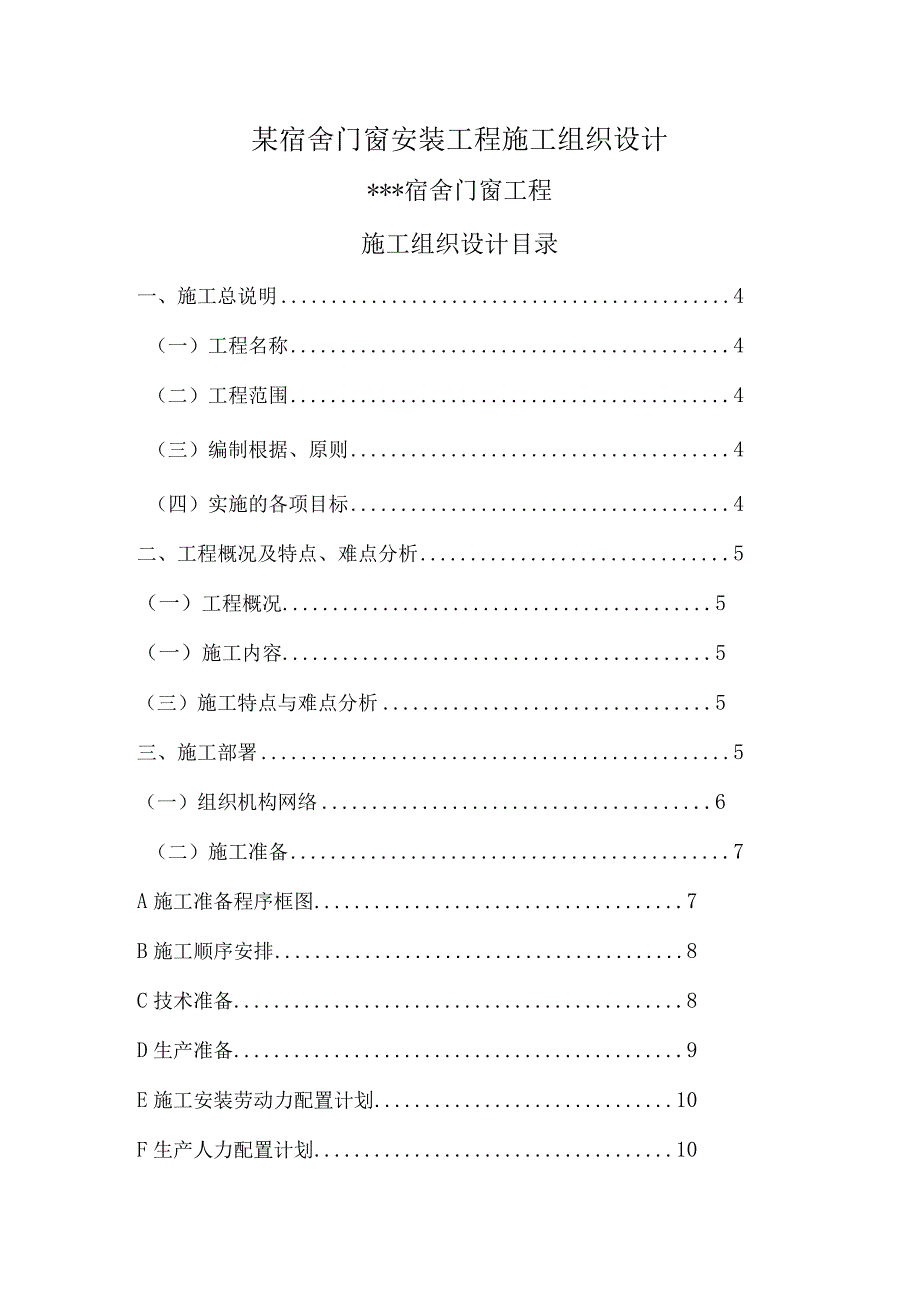

1、某宿舍门窗安装工程施工组织设计*宿舍门窗工程施工组织设计目录一、施工总说明4（一）工程名称.4（二）工程范围.4（三）编制根据、原则.4（四）实施的各项目标.4二、工程概况及特点、难点分析.5（一）工程概况.5（一）施工内容.5（三）施工特点与难点分析.5三、施工部署5（一）组织机构网络.6（二）施工准备.7A施工准备程序框图.7B施工顺序安排8C技术准备.8D生产准备.9E施工安装劳动力配置计划10F生产人力配置计划10H施工现场准备10I施工机械准备11四、施工方案16（一）工作流程16A设计流程.17B生产制作工艺流程.17C铝合铝门窗安装流程.18D各工艺施工顺序18（二）要紧施工方法

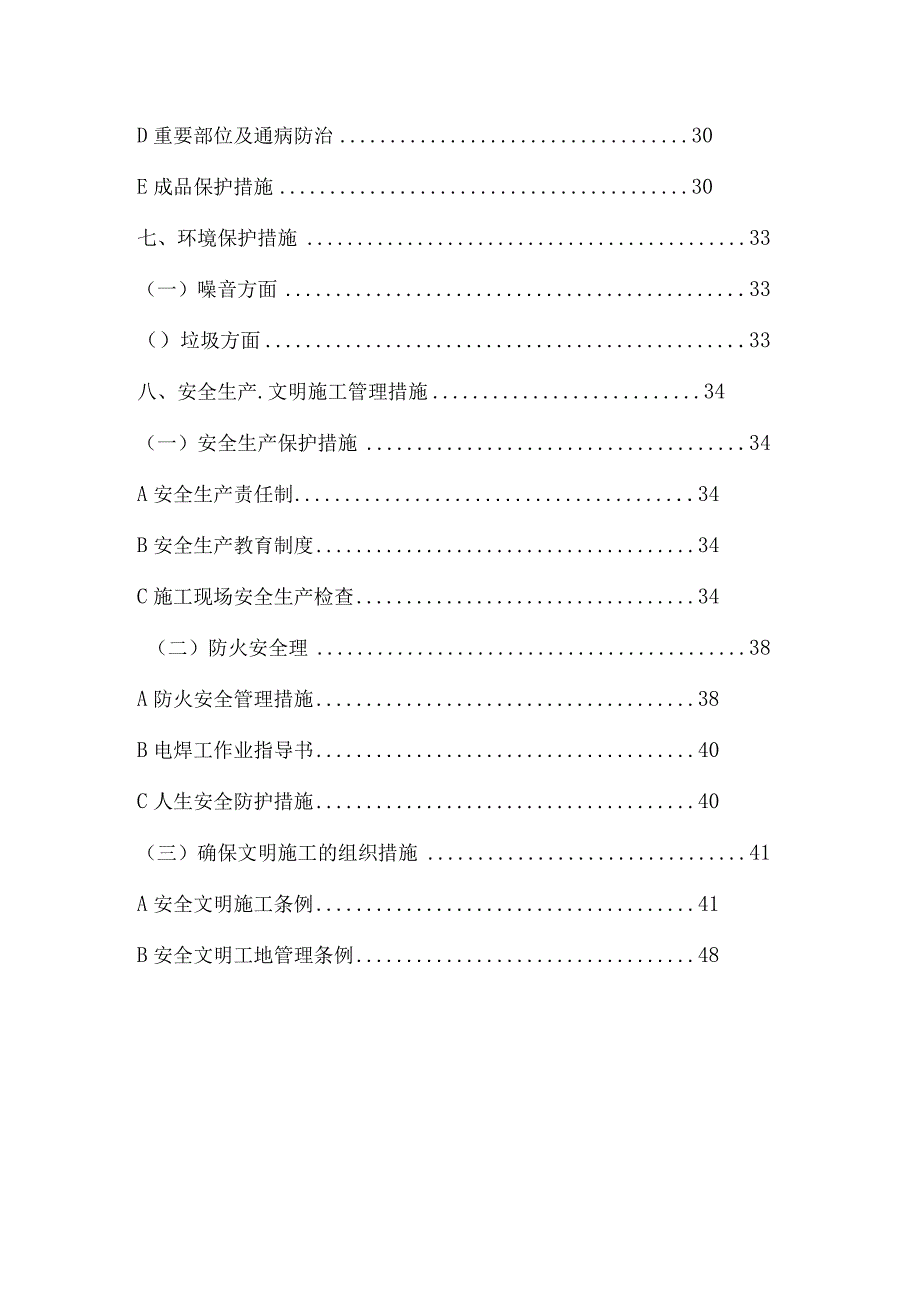

2、.19五、施工进度计划.21（一）施工进度计划表21（二）确保工期的条件21A设计阶段.21B订货及进厂时间表22C加工生产阶段22（三）工期操纵措施.24六、工程质量操纵措施及标准24（一）施工质量目标24A质量管理体系25B质量管理措施25C质量标准29D重要部位及通病防治30E成品保护措施30七、环境保护措施33（一）噪音方面.33（）垃圾方面.33八、安全生产.文明施工管理措施34（一）安全生产保护措施.34A安全生产责任制.34B安全生产教育制度34C施工现场安全生产检查34（二）防火安全理38A防火安全管理措施38B电焊工作业指导书40C人生安全防护措施40（三）确保文明施工的组织
3、措施41A安全文明施工条例41B安全文明工地管理条例48*宿舍门窗工程施工组织设计一、施工总说明（一）工程名称：*宿舍门窗工程（二）工程内容：0.000以上铝合金门窗、百叶窗（三）、编制根据、原则：A编制根据：本施工组织设计是为*宿舍门窗工程而编制的。要紧编制根据为：1、业主提供的部格外装饰工程施工图纸、门窗表与技术说明书；2、有关国家法规、行业技术规范、材料标准、有关工程质量检验与验收标准；3、本企业质量管理体系的槽；4、本企业工程质量检验标准；5、由业主提供的招标文件、答疑等信息；6、现场勘查情况。B编制原则：1、满足施工图纸与有关工程技术规范的各项技术与功能要求；2、满足工程进度、质量、
4、安全目标与要求；3、满足工程各项经济、效益指标要求；4、配合总包与其它承包商的施工要求。本施工组织设计是规范与指导该工程外立面不一致结构形式的装饰工程从施工准备到竣工验收全过程的综合性纲要，为了在该工程的施工全过程中按科学规律组织施工，建立正常的施工秩序，有计划地开展各分部分项工程的施工，及时地做好各项施工准备工作，保证劳动力与各类材料、机具的及时供应及使用，协调与土建单位之间、各工种之间、各类资源之间的空间布置与时间安排的关系。保证施工的顺利进行及按时按质完成该项目的施工任务，特制定本施工组织设计。（四）实施的各项目标：1 .施工总工期：安装工期为72个工作日2 .施工目标：严格按设计图纸、
5、规范及招标要求施工3 .工程质量目标：优良4 .安全文明施工目标:安全施工无事故、达到市级文明施工工地要求二、工程概况及特点、难点分析（一）工程概况：*宿舍门窗工程位于北京市*内。整体设计用途：公建整体建设规模：建筑面积约为36274痛业主：外交学院总承包人：*工程有限公司设计人:监理单位：*咨询有限公司工程投资资金来源及到位情况：国拨，已落实（二）施工内容：A、60系列断桥隔热内开内倒铝合金窗B、60系列非断桥隔热上悬铝合金窗C、80系列推拉窗D、90系列推拉门E、60系列断桥隔热上悬铝合金窗F、60系列断桥隔热平开门G、百叶窗（三）施工特点与难点分析：A、本工程采取无钢副框方式施工,在成品
6、保护方面的要求高。B、外飘窗、百叶窗的数量大,结构形式多,在加工、安装方面的工艺要求高,施工单位要具备多种外装饰结构形式的施工经验，掌握每一种施工方法，合理安排施工顺序。C、本工程使用吊蓝施工，由于工期短,对施工单位组织材料供应、调配人力、合理安排交叉施工的要求高。三、施工部署施工部署、准备阶段是施工组织设计方案得以顺利实施的关键，是设计、生产、施工的基本保证。我司针对本工程施工难度较大，施工层面多，材料选用档次高，时间紧，各类窗形组合应用，质量操纵点多的特点，充分发扬我司精心组织施工的传统，特作如下精心部署（一）组织机构网络:主任设计师设计负责人设计师工艺师采购员工程总指挥生产计划总监调运员
7、质检员制作厂长安检员工艺员办公室安装队项目经理成护品保员施工员技术员质检员安检员项目部组织人员构成名单：（略）（二）施工准备施工准备阶段是施工组织设计得以顺利实施的关键，充分的施工准备为后续工作如采购、生产、施工提供了基本条件。施工准备包含：技术准备、生产准备、施工准备三个环节。按照施工组织顺序，同步进行。制定劳动力计划A、施工准备程序框图:制定机具计划制作、安装流程作业指导书熟悉图纸、图纸会审、工程量计算、现场调查编制月度、每周施工进度计划编制材料、构件、成品需用计划安全、技术交底临时供水、供电计划施工现场总平面布置方案审批B、施工顺序安排：本工程由于使用外吊蓝施工，为保证合同工期内吊蓝的顺
8、利拆除，本工程务必是全面展开整体往下安装铝窗框，整体往下安装玻璃与打胶。C、技术准备：根据本工程所选择的铝门窗形式，我司将选派一二名具备丰富施工经验的设计人员专门负责此工程，加深对设计方案的懂得并与设计单位保持充分沟通，增强项目部的技术力量，严格按照设计图纸、国家有关工程技术规范要求、质量验收标准进行施工，保证完工后铝门窗的各项性能指针标达到规定的要求。项目部全体成员与各班组骨干在开工前应熟悉与深入消化施工图纸，充分熟悉本工程的特点、重点与难点，针对特殊部位、重点部位进行攻关提出技术组织措施，为工程施工做好充分准备。.针对本工程的材料选择及设计要求，做好材料采购前的数据整理工作与铝型材、玻璃、
9、玻璃胶、密封胶等要紧材料与要紧五金配件的封样工作。由本工程技术负责人对项目部全体成员与各班组骨干人员进行技术交底与现场有关的实际的技术讲解及技术培训。技术保证：a.工程的施工图纸设计与加工零件设计是整个工程的决定性问题，是能否保证施工进度的基础，也是我公司主抓的重点环节。下发的图纸一定要成套，加工的零件及板块图纸也一定要成套，保证组装与安装能顺利有序地进行。b.施工图与加工图是物料供应与加工班组所遵守的工艺槽与加工规范。工程计划与采购部门务必按照施工图中有关物料定购的品质要求与数量严格把握材料的输入；加工工人务必严格按照加工图的工艺要求进行操作。C.落实全部工程项目中各类材料的加工方法与施工顺
10、序中的材料输入与输出。在工程施工全过程中，将按施工图要求，以加工、安装的先后流水展开。D、生产准备：材料与配件按时进厂，是完成生产任务的先决条件。对此，我们一方面要求设计人员尽快下发备料清单与加工图，另一方面要求供货商加快生产进度，保障我方生产需求，这一点依靠我司与其它厂家的良好合作关系可予以保证。加工厂由生产调度按照计划部门下发的生产计划，制定出合理的生产计划，加工生产班组，按照设计部门下发的加工工艺槽，深入熟悉工艺重点与难点，准备好必要的加工设备。生产调度安排好生产流水线，保护设备的正常运转以保证按计划完成生产任务。采购部门按照材料采购计划，提早与生产厂家取得联系，及时准确的将生产及施工所
11、需的材料及配件采购到位。质量检验部门，按照国家现行有关工程质量检验标准，对采购原材料的质量与生产班组的加工质量进行严格检查。E、施工安装劳动力配置计划：工种拟定班组每组人员合计人数备注搬运工36安装工32打胶工44电焊工12实际投入人数由进度情况定。F、生产加工人力配置计划：工种拟定班组每组人员合计人数备注下料工26钳工26组装工36打胶工12装卸工24实际投入人数由进度情况定。G、施工现场的准备：进场安装前，勘查施工现场，与业主、总包协调好进场前的各项准备工作，包含现场办公室、临时库房、材料周转场地、垂直与水平运输、临水、临电、临时住宿、用餐等。同时准备好测量仪器、安装工具设备等。由项目经理
12、、工程主管设计员根据施工组织设计、设计图纸的内容与要求对施工人员进行工程技术交底，明确工程量与此工程的具体特点与要求，并按要求进行安装，同时对施工人员进行安全教育与技术培训，作好安全交底工作。对准备进场的测量与安装仪器、工具、设备进行全面系统检查，在确认已经检测、使用完好的情况下方可运到工地。H、施工机械准备：我公司现有的大部分设备都从国外进口，引进了德国、意大利、美国、香港等国与地区的深加工生产设备，引进的进口设备已达几十台,其中计算机数控及数控加工设备居多。数控型材加工中心足以满足各类幕墙系统及门窗加工复杂、精度要求高的需要，该设备可在一次加工中，完成5个加工面、8个工位的钻铳加工。数控切
13、割机床，数码显示，加工精度可达0.5mm,可进行三维空间角度切割，型材撞角机,进行型材组合挤角加工，组合精度高，挤角强度高，取代了传统的螺钉连接，克服了电位差腐蚀及强度较差的缺陷。1、加工设备准备：序号名称型号数量1意大利断热型材加工生产线GRIP12德国计算机数控多功能加工心SBZ130型13德国端角切割机UAS14意大利计算机数控多功能加工心PRESTIGE80型15意大利数控6M双头锯BLITZ50C26意大利自动送料直角机MIRAGE17意大利多头钻GEMINI型28意大利仿型铳BIBLDS19意大利组角机BAIHA210西德威格玛数控切割机床SD-24/SD-162H西德威格玛仿型铳
14、床KF228212西德威格玛撞角机EV200/E113香港永成螺旋铳床RWlOO214香港永成撞角机00218A115美国陶氏康龄打胶机VariabceratioHYDR-MTE116美国GE打胶机M0DEL427AF300SERIAL332217香港永成双圆盘锯00217双头118香港永成开梯机00216A219空压机3W-0.9/10520测厚仪500N、ED-200521硬度计VW-20型522冲床J23-10823叉车CPC4-K124吊车STX15M125线切割机DK3220/DK7725226电火花机HCD400/D6140A-1227发电机DC-200-1BPSD100/800062、要紧施及工机械技术设备设备名称型号数量总功率Kw/hp产地制造年份放置地点无棱镜激光全站仪TCR3002瑞士莱卡1999激光经纬仪GJD22日本托康1998光学经纬仪TDJ2E2日本托康1998激光测距仪Distopro智能型1瑞士莱卡1998激光垂准仪PL-I1日本托康1998水准仪AT-G74日本托康1997单元板吊具2江苏江阴1998拉紧器2江苏江阴1998电动葫芦CDl4江苏江阴1998单组件转运架41999翻转床41999运输门式架4199
