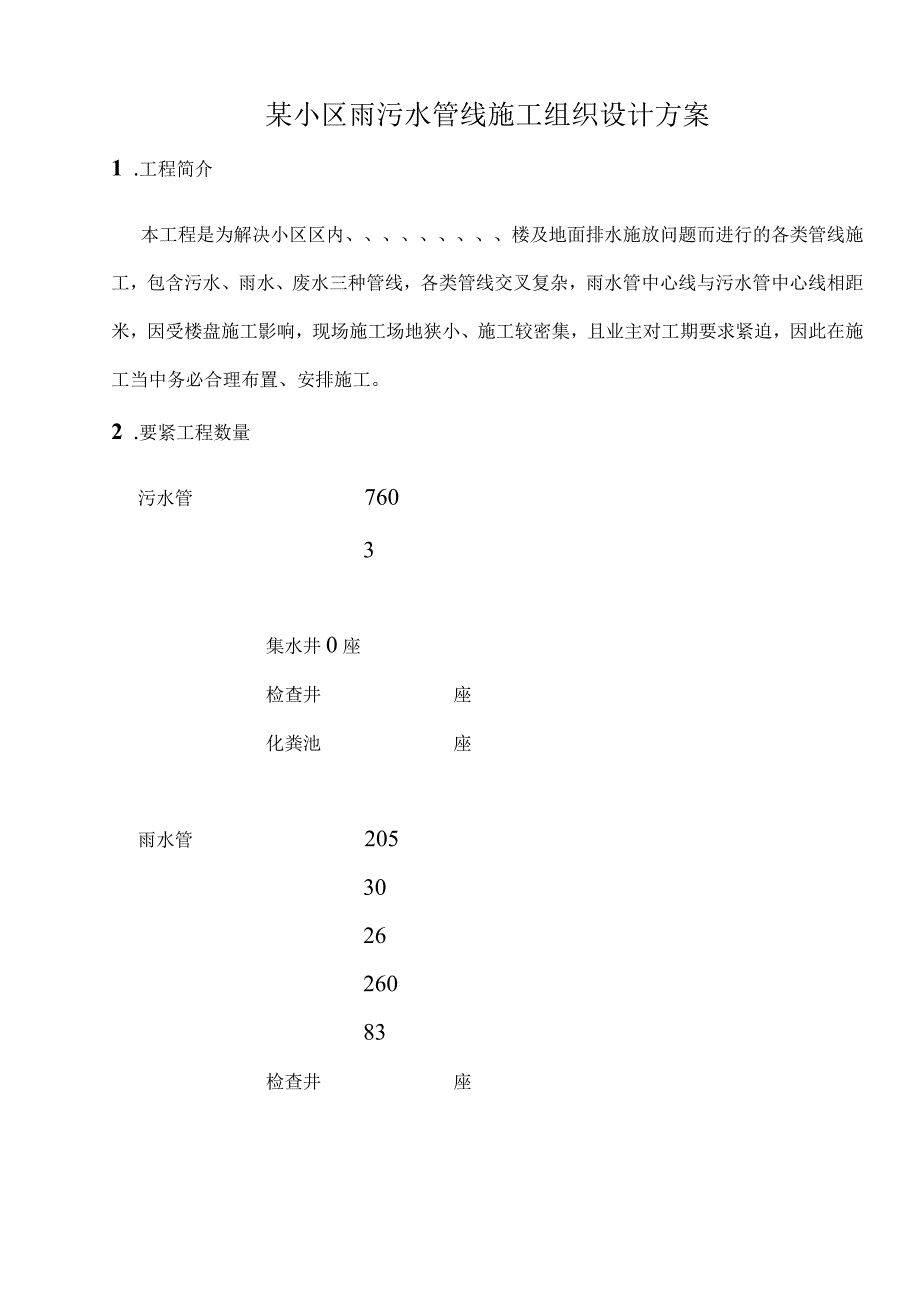

1、某小区雨污水管线施工组织设计方案1 .工程简介本工程是为解决小区区内、楼及地面排水施放问题而进行的各类管线施工，包含污水、雨水、废水三种管线，各类管线交叉复杂，雨水管中心线与污水管中心线相距米，因受楼盘施工影响，现场施工场地狭小、施工较密集，且业主对工期要求紧迫，因此在施工当中务必合理布置、安排施工。2 .要紧工程数量污水管7603集水井0座检查井座化粪池座雨水管205302626083检查井座3 .施工部署施工工期开工日期：年月日竣工日期：年月日施工组织组建工程项目经理部，配备强有力的技术、质量管理人员与专业施工队伍，以保证分工明确，责任到人。按计划统一安排组织，密切协同完成全部工程的施工。

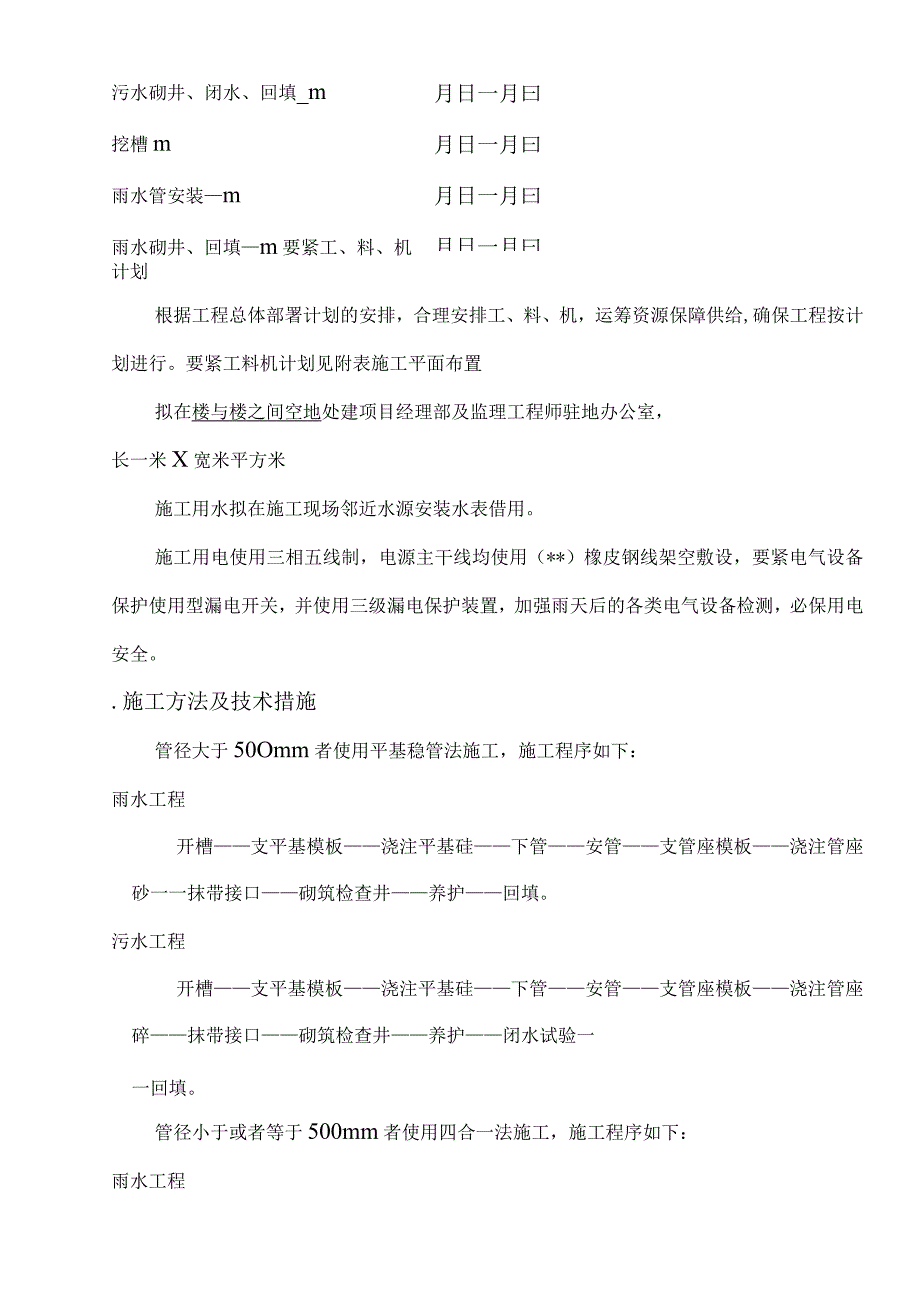

2、项目部组织机构见附图施工阶段划分及进度计划安排2.3.1 施工阶段本工程分两施工段组织施工：一段为、楼室外雨污水管线施工，另一段为、楼室外雨污水管线与楼外道路雨污水管线施工。施工时应根据现场场地合理组织施工。2.3.2 进度计划安排一段：日一月日挖槽m月污水管安装m月日一月日污水砌井、闭水、回填_m月日一月日挖槽m月日一月日雨水管安装m月日一月日雨水砌井、回填2m二段：月日一-月日挖槽m月日一月日污水管安装m月日一月日月日一月曰月日一月曰月日一月曰月日一月曰污水砌井、闭水、回填_m挖槽m雨水管安装m雨水砌井、回填m要紧工、料、机计划根据工程总体部署计划的安排，合理安排工、料、机，运筹资源保障供
3、给,确保工程按计划进行。要紧工料机计划见附表施工平面布置拟在楼与楼之间空地处建项目经理部及监理工程师驻地办公室，长一米X宽米平方米施工用水拟在施工现场邻近水源安装水表借用。施工用电使用三相五线制，电源主干线均使用（*）橡皮钢线架空敷设，要紧电气设备保护使用型漏电开关，并使用三级漏电保护装置，加强雨天后的各类电气设备检测，必保用电安全。.施工方法及技术措施管径大于50Omm者使用平基稳管法施工，施工程序如下：雨水工程开槽支平基模板浇注平基硅下管安管支管座模板浇注管座砂一一抹带接口砌筑检查井养护回填。污水工程开槽支平基模板浇注平基硅下管安管支管座模板浇注管座碎抹带接口砌筑检查井养护闭水试验一一回填
4、。管径小于或者等于500mm者使用四合一法施工，施工程序如下：雨水工程开槽支基础模板下管浇注基础硅安管抹带接口砌筑检查井养护回填。污水工程开槽支基础模板下管浇注基础硅安管抹带接口砌筑检查井养护闭水试验回填。.测量工作3.1.1 施工前要对勘测单位所交导线操纵点与水准点进行复测、栓桩，补充施工所需的中线桩、水准点，为施工需要所增加的水准点务必与原水准点闭合。要对中线桩，水准点砌破墩进行保护。3.1.2 精度要求角度测回差V,量距（往返丈量）。高程：引测施工水准点同意误差为12L（为公里数）。、管道起点，交点井位及终点相关于邻近操纵点的定位同意偏差IOmmo、在基槽内侧设高程及坡度操纵桩，间距不超
5、过IOmo、在回填土前测出起，终点、交点、井位坐标及管顶高程其高程同意偏差3mn3.1.3施工测量复核，填写复核记录，存档备查。每完成一道工序应复核验收工序高程。竣工时及时约请有关部门进行竣工测量。土方施工3.2.1 土方施工使用机械开挖、人工配合的方式进行,在设计槽底以上预留mm,由人工清挖，以防地基因机械开挖被扰动，机械挖槽过程中跟槽作业人员要及时切削边坡，必要时支撑。3.2.2 沟槽上层杂质土全部外弃，下层土方首先考虑尽量堆于沟槽两侧存放，留足沟槽回填土方，其余存于指定存土点。3.2.3 开挖至槽底标高后，按规定要求进行钎探，会同设计人员及监理工程师进行验槽。3.2.4 沟槽土方回填在主
6、体结构验收合格后进行，土方回填严格执行规范中的有关规定，管道两侧对称回填，蛙夯夯实，按轻型击实标准，压实度达到，管顶以上50cm范围内使用蛙夯夯实，按轻型击实标准，压实度达到，严格操纵每层厚度与密实度，达到规范要求。模板安装支模使用系列钢模。3.3.1 支模前，检验钢模是否合格，变形，表面凹凸不平的钢模不能用。并涮石灰水。3.3.2 支模应牢固可靠，模板顶部平整一致，纵向直顺。用坡度板中线法操纵模板位置（即管道中线）。两模板间净距不能超过规范要求的1cm。段浇筑：3.4.1 基础及模板验收合格后方可进行硅浇筑,四合一法施工时管座碎与平基砂一起浇注。3.4.2 平基碎浇筑操纵顶面高程与设计高程误
7、差为一ICm,表面摸成毛面，并在下管前对平基混凝土表面作凿毛处理。3.4.3 管座碎浇筑前对管中及流水面高程进行复测，做好记录。浇筑混凝土时,两侧同时进行，防止将管子挤偏；对度基础及满包碎浇筑时，应放慢浇筑速度,以免漂管。3.4.4 对平基与管子接触的三角部分，先选用同标号混凝土中的水泥砂浆，先行填捣密实。3.4.5 当管径70Omm时,浇筑时同时进行人配合勾捻内缝,直径v700mm的管道，用麻袋球在管内来回拖动，将流入管内的灰浆抹平。3.4.6 平基硅使用平板振捣器振捣密实，管座碎用插入式振捣器振捣密实，特别是平基与管子接触的三角部分，应认真振捣，麻面面积不大于。安管使用人工下管、人工稳管的
8、施工方法，平基稳管法施工时：3.5.1平基混凝土强度达到以上时，方可直接下管。352下管前在平基面上弹线，以操纵安管中心线。3.5.3安管的对口间隙，当管径70Omm时，按IOmm操纵，当v700mm时可不留间隙，稳管后管内底高程永许偏差为10mm,相邻管内底错口不大于3mm为合格，中心线偏差不超过Iomm。354下管前，对管外口两端各凿毛一9cm,并冲洗干净。355管子安好后，用干净石子或者碎石卡牢，防止滚动。（严禁用红砖或者木楔支垫）。管道接口使用钢丝网水泥砂浆抹带接口,管座碎浇筑成活后，立即进行抹带，抹带用水泥砂浆,带宽20cm,厚2.5cm,钢丝网使用号X,宽18cm,搭接长IOcmo
9、管内用：水泥砂浆捻缝。抹带前先将管口清扫干净，管径600Cm（平基安管）时，抹带宽度内管壁应凿毛刷净湿润。管径v600mm时，管口邻近用钢丝刷扫毛，先刷一道水泥砂浆后，分层铺灰抹压，抹带分两遍成活，第一遍打底厚一8mm,压实扫毛，第二遍罩面厚15mm,赶光压实，抹带各层之间粘接牢固，无空鼓不实、裂缝等现象，成活后及时覆盖草帘并洒水养护。检查井砌筑检查井设专人砌筑，务必砂浆饱满，层层灌浆，污水检查井井室抹面压实压光，确保闭水一次合格；污水检查井圆形井及井筒随砌随量测井径尺寸，竖缝宽操纵在一8mm;井室井筒缝深浅均匀一致，不得用毛刺、舌头灰等。井室内的踏步使用前涮防锈漆，做防腐处理，井室尺寸同意误
10、差2cm。闭水试验（污水工程）闭水试验应通知建设、管理单位参加，闭水试验前，对试验管段的接口进行外观检查。3.8.1闭水试验管段按井距分段进行，带井试验。3.8.2管道闭水试验时，试验管段应符合下列规定：3.8.2管道及检查井外观质量已验收合格。3.8.2管道未还土且沟槽内无积水。3.8.2管道两端堵板承载力，应经核算并能安全承受试验水压的合力。3.8.2全部预留洞应封堵，除预留进出水管外，应封堵牢固不得渗水。3.8.3管道闭水试验应符合下列规定：3.8.3闭水试验的水头为试验管段上游管顶内壁以上2m处，泡管一昼夜后，测渗水量，3.8.3观测管道渗水量时，应从达到试验水头开始计时，直至观测结束
11、。观测期间不断的向试验管段内补水，保持试验水头恒定，对渗水量的测定时间不小于分钟。3.8.3闭水试验带井分段进行，使用砖砌管堵（墙厚240mm）,下游管堵设放水管及截门，上游管堵设排气管及截门；在所有检查井、砖堵、抹带及捻缝砂浆养护天后，注水浸泡，注水水位至上游管内顶上2m（井高不足2m者，注水至上游井口高度），检查试验管段无严重渗水时，浸泡管道及检查井小时后进行渗水量测定。渗水量V市政排水管渠工程质量检验标准（）之规定为合格。3.8.3渗水量测定以井内水面的下降值计算，测定时间为分钟，管道每公里每昼夜渗水量为：.一实测渗水量（）一补水量（）实测渗水量观测时间O一试验管段长度O3.8.3管道闭
12、水试验记录应形成文件，作为隐蔽验收根据。3.8.4闭水试验的质量应符合下列规定：3.8.4管道闭水时，应进行外观检查，不得有漏水现象，且实测渗水量小于或者等于试验水头同意渗水量，认为管道严密性合格。3.8.4试验段上游管顶内壁加2m标准试验水头管道闭水试验同意渗水量为：200mm6318300mm400mm203、雨季施工措施为确保雨季工程质量、进度、安全，项目经理部高度重视、积极落实，提早做好雨季施工的准备工作，对施工现场周围环境进行全面检查，制定最佳排水方案，保证在汛期排水系统畅通。具体措施如下：为加强对雨季的管理，项目经理部专门成立以项目经理为组长的雨季施工领导小组，负责落实，检查雨季施
13、工准备，进行雨季施工的管理工作。并成立防汛抢险小队。在防汛期间务必配备防汛器材（水泵），草袋子、杂木杆、雨衣、雨靴、泵管等防汛物资准备充分。项目经理部专人负责收听天气预报，掌握防汛动态，并安排作业计划。及时掌握气象及雨情预报，以便安排施工。土方施工4.4.1雨季施工要尽量缩短开槽长度,做到开一段完一段,避免全线大开大挖,各工序施工要做到速战速决。外侧挖排水沟,根据施工现场情况定出汇水出口,将雨水引至现况排水系统。.2槽四周堆土填，土填应拍打坚实，并应闭合，防止雨水进入沟槽。4.3开槽后要及时浇筑混凝土垫层，因特殊情况不能及时进行开槽后连续作业的地段应预留厘米作为保护层。4.4.4挖出的土在固定
14、存土点大堆集中存放，土方存放点四周挖排水沟，为避免水浸用苫布苫盖。混凝土浇筑1.1.1 季施工时，不宜在下雨时浇筑混凝土。浇筑前应排除积水。1.1.2 浇筑完毕，及时用草帘或者塑料布覆盖，防止未凝固混凝土被水冲刷。1.1.3 经常测定砂、石含水量，严格操纵水泥混凝土的水灰比。1.1.4 雨后及时检查混凝土板面，如有问题及时修补。管道施工4.6.1 配合管道铺设，及时砌筑检查井。铺设暂时中断或者未能及时砌井的管道口，应用堵板或者干码等方法临时堵严，防止泥土灌入。4.6.2 已做好的井口应堵好围好，防止进水。对已砌好、抹好面的墙体用苫布盖好，防止下雨冲刷灰浆。雨季施工安全4.7.1 雨季施工深槽要
15、有专人监视，支撑受损应及时加固、更换。4.7.2 确保汛期施工用电安全，做好防雨罩，小型机械用苫布盖好免受雨淋，雨后应由电工专业人员对电器设备测试，合格后方可使用。4.7.3 汛期施工沟槽两侧要设围挡、留马道，夜间设警视灯，所有配电器具线路均使用高架、高挂、防雨、防潮，所设便桥要安扶手、设防滑板、设专人巡视，认真做好防塌、防陷、防滑、防坠落、防触电的工作。材料方面48.1库房须全封闭,防止上漏下浸,材料堆放地要求设排水系统,特别是白天、钢筋、钢管、钢件等要抬高15Cm支垫堆放，并要遮盖。2现场混合料备料适量，并应集中存放，苫盖防止雨淋。、进度保障措施建立以项目经理全面负责，生产副经理，生产计划科统筹安排各部门队伍全面落实的施
