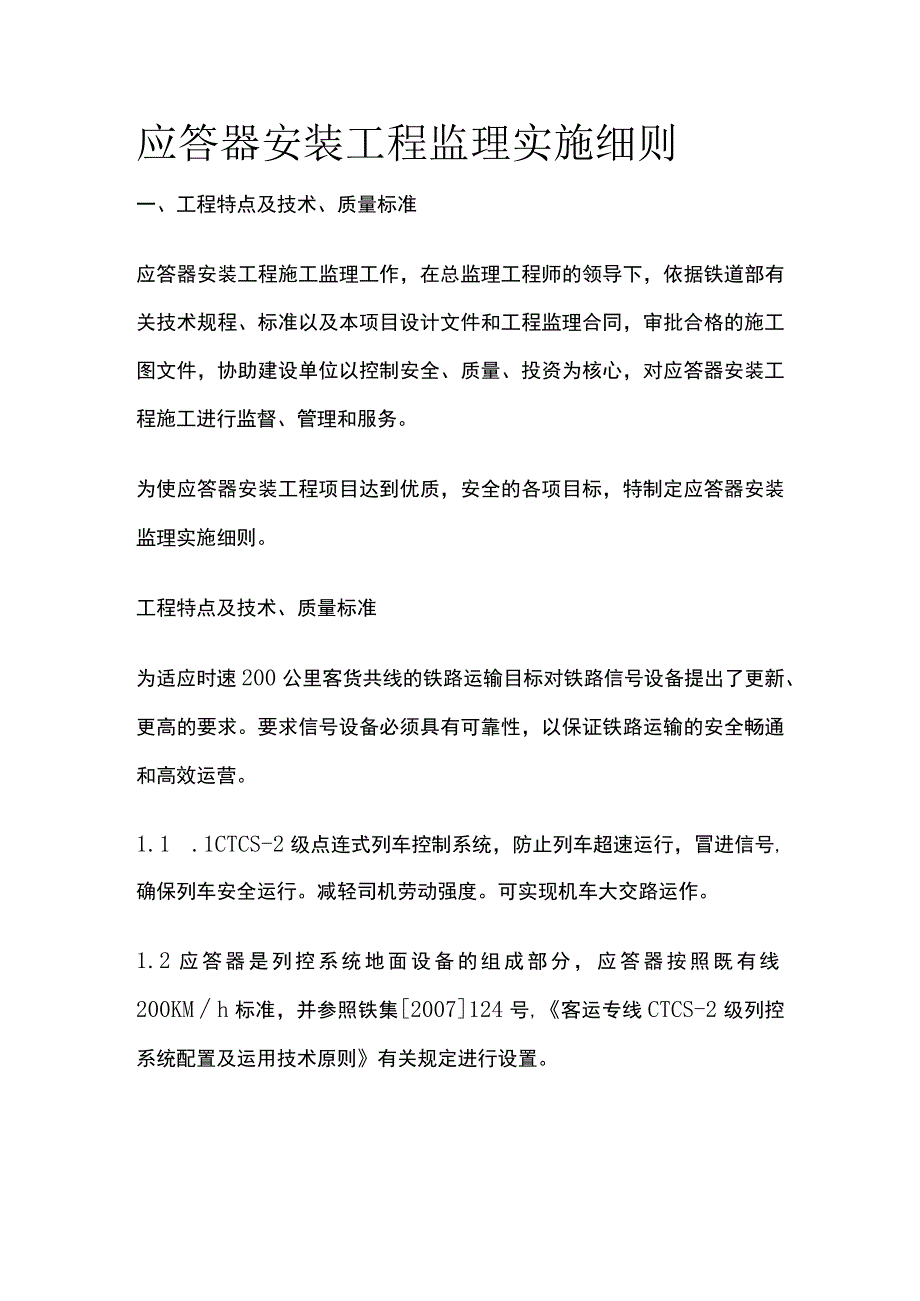

1、应答器安装工程监理实施细则一、工程特点及技术、质量标准应答器安装工程施工监理工作，在总监理工程师的领导下，依据铁道部有关技术规程、标准以及本项目设计文件和工程监理合同，审批合格的施工图文件，协助建设单位以控制安全、质量、投资为核心，对应答器安装工程施工进行监督、管理和服务。为使应答器安装工程项目达到优质，安全的各项目标，特制定应答器安装监理实施细则。工程特点及技术、质量标准为适应时速200公里客货共线的铁路运输目标对铁路信号设备提出了更新、更高的要求。要求信号设备必须具有可靠性，以保证铁路运输的安全畅通和高效运营。1.1 .1CTCS-2级点连式列车控制系统，防止列车超速运行，冒进信号,确保列

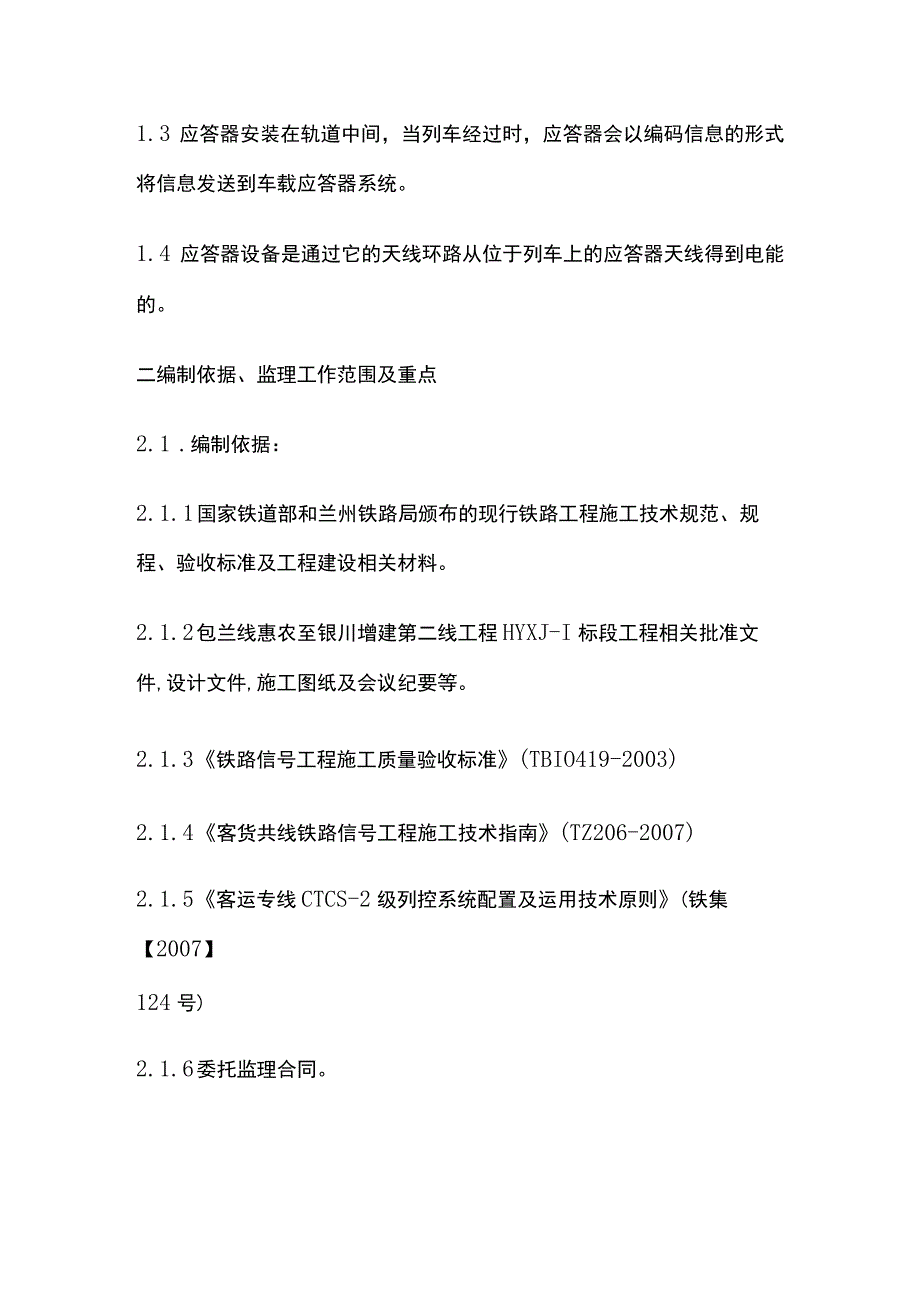

2、车安全运行。减轻司机劳动强度。可实现机车大交路运作。1.2 应答器是列控系统地面设备的组成部分，应答器按照既有线200KMh标准，并参照铁集2007124号,客运专线CTCS-2级列控系统配置及运用技术原则有关规定进行设置。1.3 应答器安装在轨道中间，当列车经过时，应答器会以编码信息的形式将信息发送到车载应答器系统。1.4 应答器设备是通过它的天线环路从位于列车上的应答器天线得到电能的。二编制依据、监理工作范围及重点2.1 .编制依据：2.1.1 国家铁道部和兰州铁路局颁布的现行铁路工程施工技术规范、规程、验收标准及工程建设相关材料。2.1.2 包兰线惠农至银川增建第二线工程HYXJ-I标段

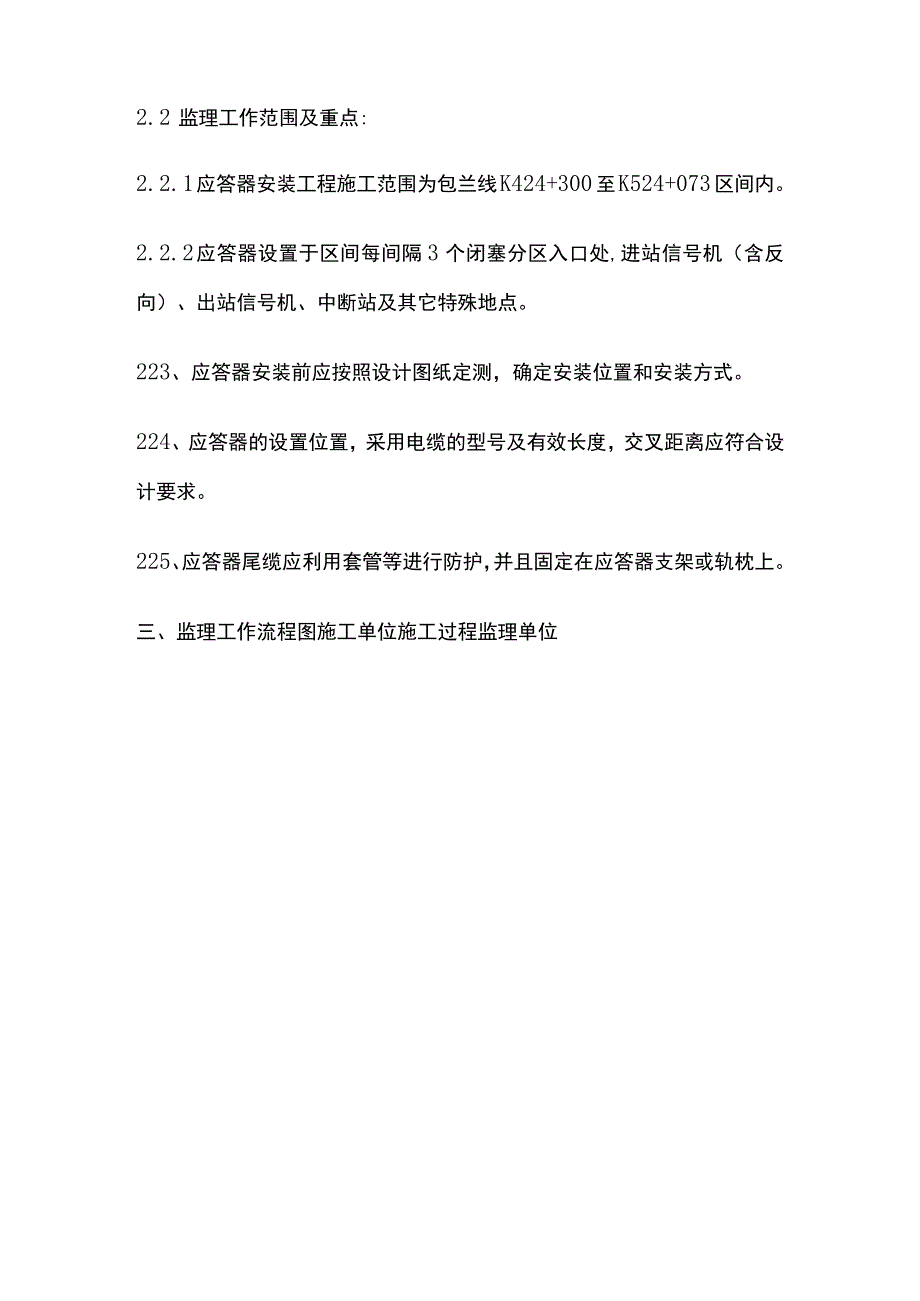

3、工程相关批准文件,设计文件,施工图纸及会议纪要等。2.1.3 铁路信号工程施工质量验收标准(TBIO419-2003)2.1.4 客货共线铁路信号工程施工技术指南(TZ206-2007)2.1.5 客运专线CTCS-2级列控系统配置及运用技术原则(铁集【2007】124号)2.1.6 委托监理合同。2.2 监理工作范围及重点:2.2.1 应答器安装工程施工范围为包兰线K424+300至K524+073区间内。2.2.2 应答器设置于区间每间隔3个闭塞分区入口处,进站信号机（含反向）、出站信号机、中断站及其它特殊地点。223、应答器安装前应按照设计图纸定测，确定安装位置和安装方式。224、应答器的设置位置，采用电缆的型号及有效长度，交叉距离应符合设计要求。225、应答器尾缆应利用套管等进行防护，并且固定在应答器支架或轨枕上。三、监理工作流程图施工单位施工过程监理单位
