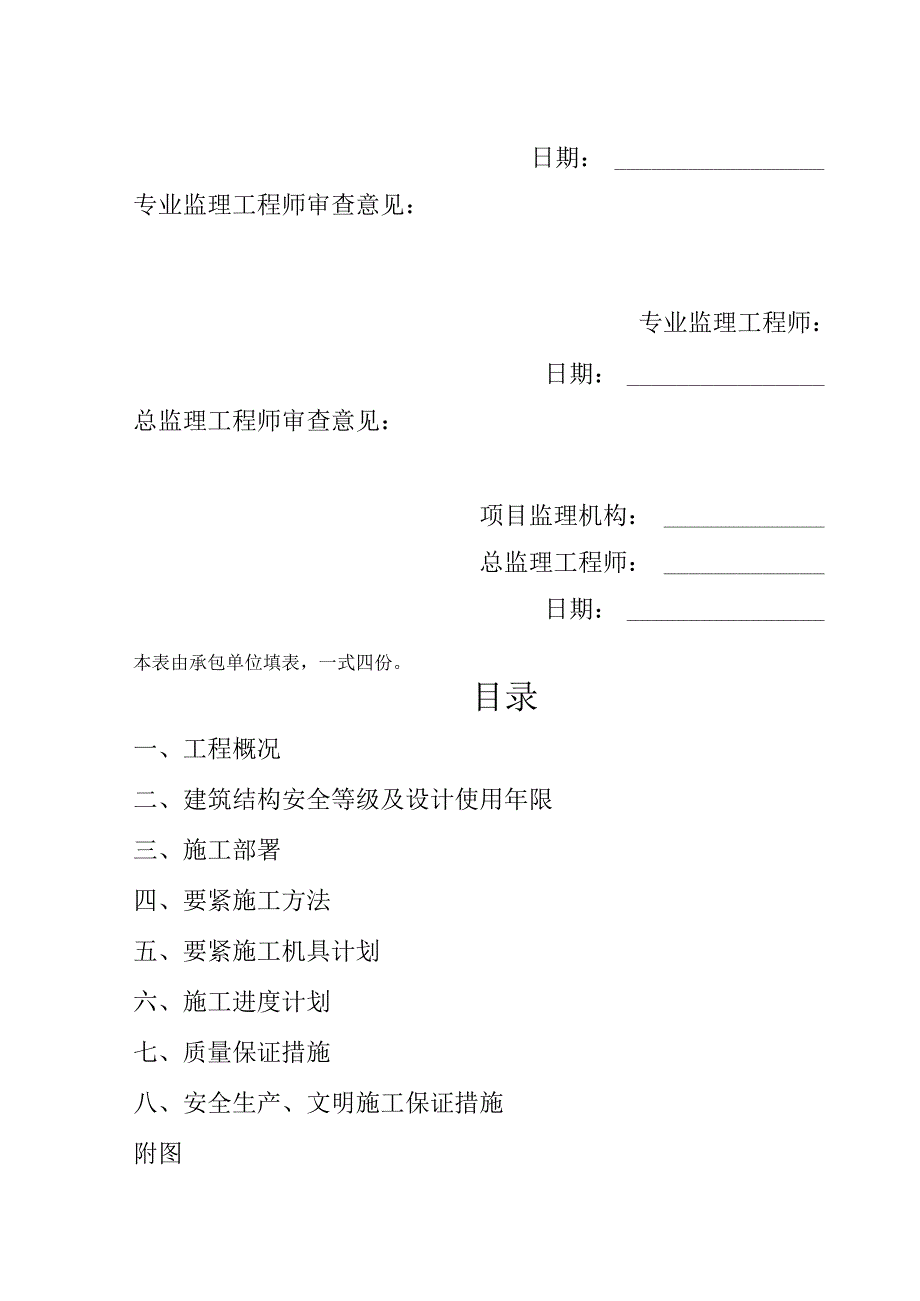

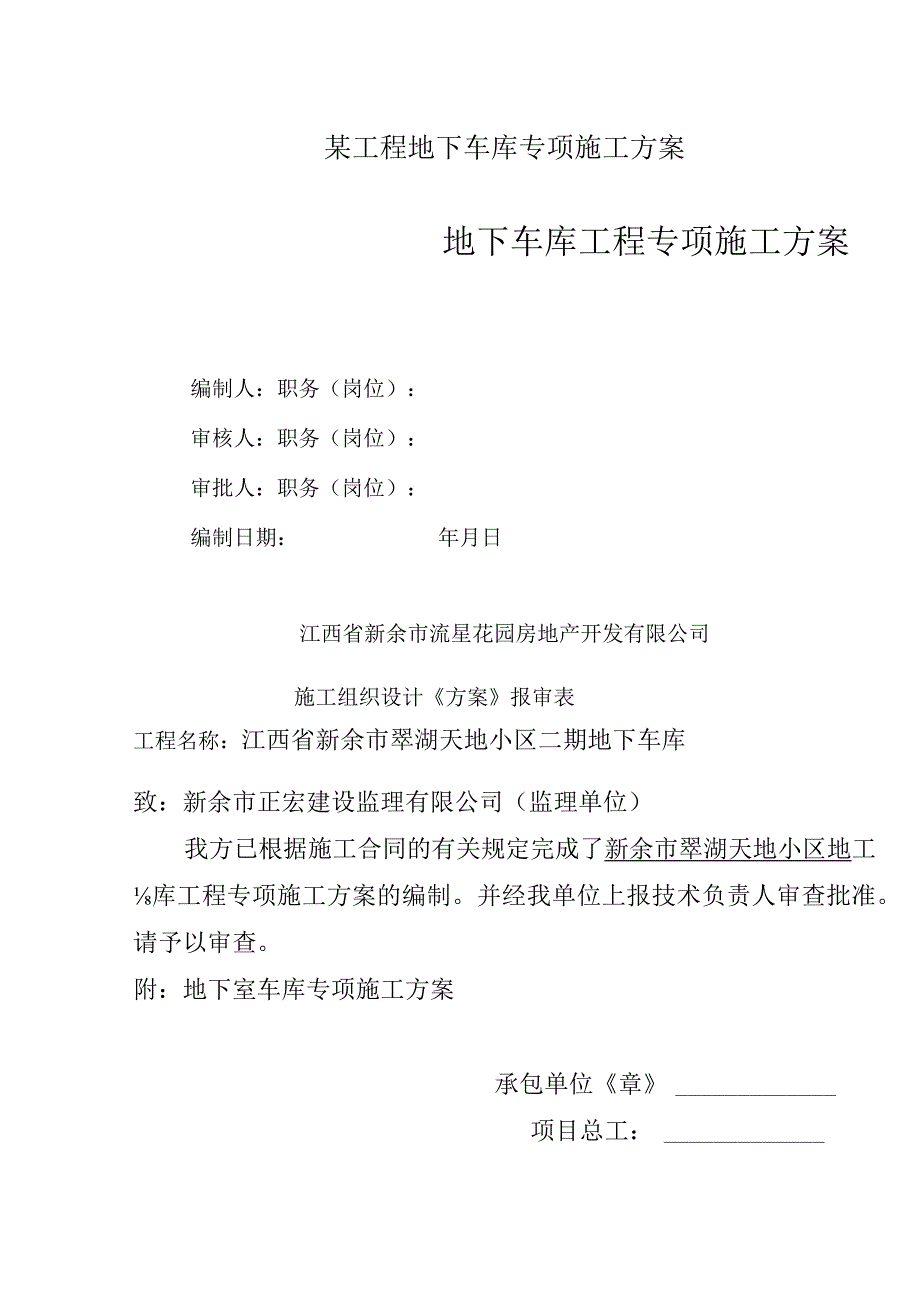

1、某工程地下车库专项施工方案地下车库工程专项施工方案编制人：职务（岗位）：审核人：职务（岗位）：审批人：职务（岗位）：编制日期：年月日江西省新余市流星花园房地产开发有限公司施工组织设计方案报审表工程名称：江西省新余市翠湖天地小区二期地下车库致：新余市正宏建设监理有限公司（监理单位）我方已根据施工合同的有关规定完成了新余市翠湖天地小区地工库工程专项施工方案的编制。并经我单位上报技术负责人审查批准。请予以审查。附：地下室车库专项施工方案承包单位章项目总工：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审查意见：项目监理机构：总监理工程师：日期：本表由承包单位填表，一式四份。目录一、

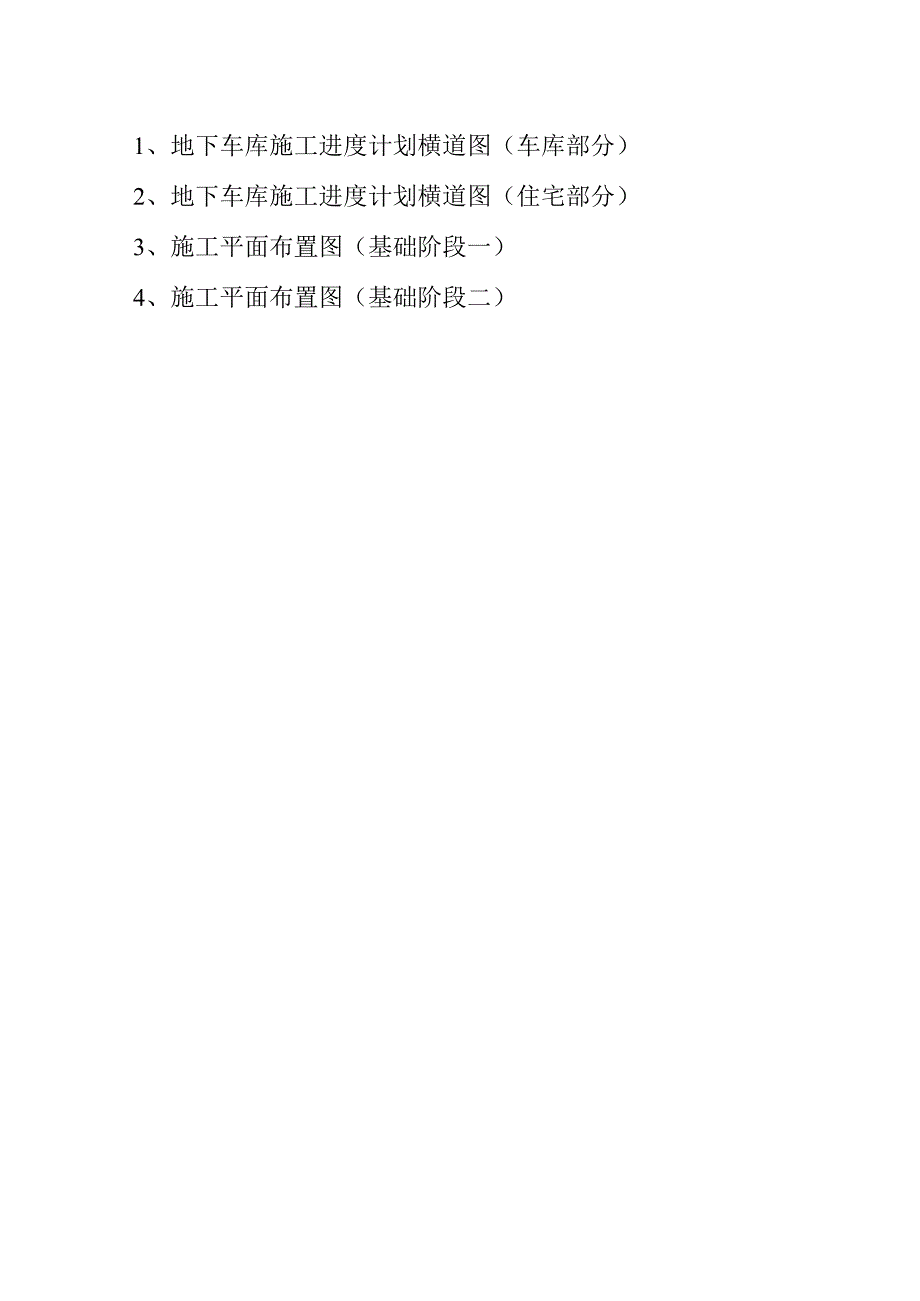

2、工程概况二、建筑结构安全等级及设计使用年限三、施工部署四、要紧施工方法五、要紧施工机具计划六、施工进度计划七、质量保证措施八、安全生产、文明施工保证措施附图1、地下车库施工进度计划横道图（车库部分）2、地下车库施工进度计划横道图（住宅部分）3、施工平面布置图（基础阶段一）4、施工平面布置图（基础阶段二）一、工程概况：1.1 建筑设计：建学建筑与工程设计所有限公司；1.2 工程地址：本工程位于江西省新余市五一南路西侧;1.3 地面建筑层数、高度：9层，最高28.20m;1.4 地下建筑层数：42#、43#楼设置一层地下室；1.5 工程用途：地下一层为车库，地上部分为住宅；1.6 建筑体系：高层为
3、框架结构，抗震详结构图；1.7 建筑室内标高：0.000相当于绝对标高详建施。二、建筑结构安全等级及设计使用年限2.1 建筑结构安全等级：二级2.2 结构设计使用年限：50年2.3 结构抗震设计类别：非抗震2.4 地质基础设计等级：乙级2.5 结构抗震等级：非抗震2.6 地下室防水等级：二级三、施工部署1.1 施工段的划分:地下车库施工后按后浇带与变形缝分为二个施工段。(1-7)轴为一段；(8-11)轴为一段，依次施工。1.2 施工工艺流程：测量、放线一基坑支护、开挖一细部放线一挖电梯井、地梁、基础f地基验槽f做垫层f砖模、抹灰、底板防水碎底板施工一地下车库柱、墙一地下车库主体结构一地下车库、
4、人防结构验收一地下车库外防水一土方回填1.3 施工顺序：先施工车库部分，再施工住宅部分。1.4 现场安排：地下车库施工时，利用住宅做施工场地，地下车库土方开挖预留斜坡道，地下车库基坑底留0.5米厚保护土层。地下车库基坑内按总平面布置图设钢筋原材料堆场10.020.0米、钢筋加工场10.0X10.0米、钢筋半成品堆场10.0X20.0米；上述场地铺100厚道渣，周边做好组织排水。钢筋加工场使用钢管、石棉瓦搭设10.0X6.0米钢筋棚。待地下车库完成后，利用住宅首层做施工场地，进行住宅施工。在811轴处布置钢筋原材料堆场10.0X20.0米、钢筋加工场10.0X10.0米、钢筋半成品堆场10.0X
5、20.0米。此范围楼板使用杉原木支撑加固处理：杉原木支撑沿楼板梁布置，间距100Omm,支撑上中下各设一道水平拉杆。杉原木小头直径应大于80mm.严格操纵钢筋堆放：（1）钢筋堆放搁置点务必设在楼板梁上；（2）钢筋应均用堆放，堆放高度不得超过30Onln1。3. 5工程分包：人防工程由建设单位直接发包给具有相应资质的单位施工。4. 6混凝土使用商品混凝土。四、要紧施工方法4.1人工挖基坑、基槽土方开挖及支护完立即进行人工挖基槽、基坑。待土方开挖后，采取边清底，边逐块封闭垫层，清理一片，验收一片，浇筑一片。垫层施工前须会同甲方、设计院、质监站、监理单位验槽。4. 2砖胎模垫层浇筑完成后，进行破胎模
6、施工。砌筑工程垂直运输用塔吊将破、砂浆运至砌筑地点，砌筑破胎模用M5水泥砂浆，MU7.5机破240mm、12Omm厚砌筑。用1:2水泥防水砂浆抹光。底板后浇带地膜下沉150mm,与地梁处成胎模一侧局部加宽300mm,o底板后浇带两端设集水井。5. 3底板防水按设计做法进行底板防水层施工。详见本方案4.8节。4.4钢筋工程(一)底板钢筋施工(1)施工顺序：绑扎基础、地梁筋f绑扎底板钢筋、安放钢筋支架f绑扎底板面筋f放墙、柱、楼梯、水池线f焊墙、柱定位箍或者水平筋f插墙、柱、楼梯、水池钢筋。(2)钢筋配料：有专人负责，加工时按料单下料，并保证成型后的形状，尺寸准确，钢筋成型后分类挂牌堆放。(3)垫
7、块制作：地板垫块使用与底板碎强度等级相同的防水碎制作的碎块作为钢筋保护层，垫块几何尺寸为100XlOoX保护层厚度。柱、墙、楼面梁、板垫块使用1:2水泥砂浆制作；柱、墙、楼面梁垫块带扎丝。(4)钢筋制作：钢筋下料制作与绑扎时严格执行设计图与施工验收规范，不合格的半成品严禁绑扎成型。(5)钢筋运输：钢筋的运输用塔吊直接吊入绑扎现场，吊装时应避免将制作好的材料撞歪、变形，应选择合理的吊点。(6)钢筋绑扎：地下车库底板筋务必按设计间距在垫层上弹线摆放，保持间距大小，底板筋应在交叉点全部绑扎。底板钢筋绑扎完毕进行柱墙插筋时，为确保上部柱墙位置准确，将柱墙轴线与边线在面筋上弹出，插筋后在柱墙插筋边点焊定
8、位框(定位框用口12钢筋制作)，并在离底板面高600以上绑扎两道箍筋或者水平筋予以固定。(7)钢筋连接：底板钢筋现场使用搭接焊，焊缝长度5d(IOd)+20丽,确保焊缝长度足够。焊接前清除焊件表面铁锈及杂质。并先将钢筋焊接部分预弯，使两钢筋的轴线位于同一直线上，用两点定位焊固定。焊接时，优先考虑双面焊（5d）,若操作位置受阻可使用单面焊（IOd）。加工场使用闪光对焊，对焊接头要求钢筋端头顺直，断头处于同一直线上。对焊前将端部15mm范围内的铁锈、油污清除干净，避免因接触不良而烧伤钢筋。（8）钢筋支撑：地下车库底板为双层配筋，为防止面筋下挠，在底筋网片绑扎完后，设置钢筋支架，再绑扎面筋，支架用钢
9、筋016制作成“J1”形，间距IOoOXlOoO摆放。（二）地下车库墙柱钢筋施工（1）钢筋连接：墙柱坚向钢筋关于直径大于或者等于16MM使用电渣压力焊接头，直径小于16的钢筋使用绑扎接头连接，接头应躲开受力最大部位，即柱芯区上下各600MM范围内不应接头，在接头区段应使接头位置相互错开35d,并按设计要求，在柱节点上下规定范围内进行箍筋加密，柱墙坚筋绑扎完成后，加焊水平定位箍，确保位置正确，预防钢筋发生偏移。（2）墙筋网绑扎：除靠近外围两行钢筋的相交点全部绑扎外，中间部分交叉点可间隔交错扎牢，相邻绑扎点的扎丝要扣成八字形，以免钢筋网片歪斜变形。双层墙筋之间设厂”型铁，作拉筋间距450呈梅花形布
10、置，以保证两层钢筋的间距的位置。（3）保护层：用预制水泥砂浆垫块操纵，规格50义50X保护层厚度。制作垫块时预埋铁丝做绑扎。摆放间距IoOOmn1.（三）地下车库顶板梁板筋施工(I)垫块制作：梁板钢筋保护层垫块用水泥砂浆预制，规格50X50X保护层厚度。梁筋垫块每隔800交叉设置，分别在梁的底部与两侧面，板筋垫块1而放一个，垫在主筋下角并绑牢。(2)钢筋连接：板筋全部使用绑扎连接；梁筋直径大于或者等于16廊使用单或者双面搭接焊，小于16mm使用焊接或者绑扎连接。(3)钢筋绑扎：梁筋绑扎时，主梁与次梁同时进行。板、次梁与主梁交叉处，板筋在上，次梁钢筋居中，主梁筋在下，双层配梁筋，直接用直径25m
11、m短钢筋垫在两层钢筋之间，以保证两层钢筋间距准确。箍筋弯钩叠合处，在梁中应交错绑扎在不一致架立筋上。板筋铺设前,先在模板上弹好主筋与分布筋间距，按间距摆放受力筋，再放分布筋。单向板板筋出外围两根钢筋的相交点全部绑扎外，中间点可隔点交错绑扎，但双向板钢筋相交点应全部绑扎。板上的负弯矩筋要按要求摆放，并确保位置正确。(4)钢筋支撑：上下层板筋之间安放长800-1000mm的小马凳，间距1000mm,并与上下层钢筋绑牢，使之连成整体。负弯矩筋处的马凳适当加密，并尽量靠近支座处。(5)看护：碎浇捣时，派专人负责钢筋修理与纠偏工作。4.5模板工程本工程模板工程中模板全部使用九夹板，规格为1830X920
12、X18,要紧用于大面积剪力墙与楼板工程。支撑为。12对拉螺栓、50X80木方与钢管支设体系。(一)地下车库支模(I)基础、底板支模：地下车库基础、集水井、地梁、电梯井外模使用120、240厚砖模。集水井、排水沟、电梯井内模使用木模。支模时使用8号铁丝与底板钢筋拉结。(2)投测轴线：基础底板碎浇筑完毕后，即可进行墙、柱放线工作,根据定位桩将轴线引测到基础底板上，然后用墨斗弹出轴线位置，用油漆做好标记。引放墙、柱边线，经复查无误后方可进行钢筋绑扎。(3)墙、柱、梁板模板安装：根据墙柱边线安装模板，墙面可临时安装、加固，柱模可先行配置，到现场只需整面安装校正，墙柱均使用九夹板，50X80木方与钢管模
13、板支撑体系，全部散装散拆，以习惯墙、柱模板一次支模与截面尺寸的的变化。木方坚向设置间距300mmo(4)地下车库外墙板施工缝：施工缝使用中埋2mm钢板止水带，留设在底板上口500mm处。/150150人膨胀速皎止水条kI。肥0。/X/钢板破子止水带寿收口网整越/加固铜零/（，16耐OO）Z止水条在浇塌前/用时fTR300固定在殓上顶板（底板）施工缝防水处理（5）对拉螺栓：人防墙体、外墙壁防水对拉螺栓用。12500的对拉螺栓拉结。对拉螺栓中部加止水环与对拉螺栓满焊（对拉螺栓安装见下图）。间距2M下列为500500,2M以上为500X600,第一道螺栓距底板面高度700（内墙500）,墙模校正后务
14、必与满堂架拉结牢固。柱模务必在施工前预先配置编号到现场安装，背楞用50X80木方间距300,对拉螺栓竖向间距500一道。（6）柱模支设：柱模板下部固定使用在柱主筋上加焊016限位短钢筋，其尺寸与柱截面长、宽相等以操纵模板内部尺寸，柱模底部间隙用砂浆填嵌密实，防止漏浆。柱模校正后与满堂脚手架进行拉结，然后进行校正达到同意偏差范围内后方可浇筑碎。60t60t3,M12 m,m5虾剑崎藕雌雌施邙螭（7）顶板支模：板底模均使用九夹板。九夹板铺设在50X80木方上,木方中-中间距为300mm。木方支承在调节好标高的满堂钢管脚手架上，脚手架立杆间距为纵、横双向800mm（地下车库夹层楼板为100Omm）,
15、扫地杆距20OnInb第一步距160OnInb以上每步步距均为1500mmo剪刀撑每600Omm设置一道并双向设置。（8）模板检查：在安装模板前在地上弹出柱墙的中线及边线，以便在安装模板后便于检查时吊线模板是否正中；另外做到上下吊垂线检查柱墙模板垂直度，两头拉通线检查模板是否在一条线上，用水准仪校核楼板标高。发现问题及时安排工人整改完。（9）看护：碎浇筑时派专人看模，发现问题及时修整。4.6地下车库砂施工(一)地下车库底板碎施工本工程地下车库底板厚为300mm,为防止碎产生温度裂缝，底板碎的浇捣是整个地下车库的施工的重点工作之一，其浇筑质量的好坏直接影响地下车库工程的质量优劣与使用要求，为此，要求在底板碎浇筑前，务必结合现场的实际情况编制全面的施工方案。并做到分级交底,使各施工人员与操作工人清晰每项设计要求、技术要求、措施及方法,做到周密组织、层层把关，确保底板碎的施工质量。(1)碎的要紧技术要求砂配合比要求抵质量要求：地下车库底板碎C30S6抗渗砂浇筑。尽管地下车库板厚度不大，但每一区段落的面积及地梁截面尺寸相对较大，因此务必注意
