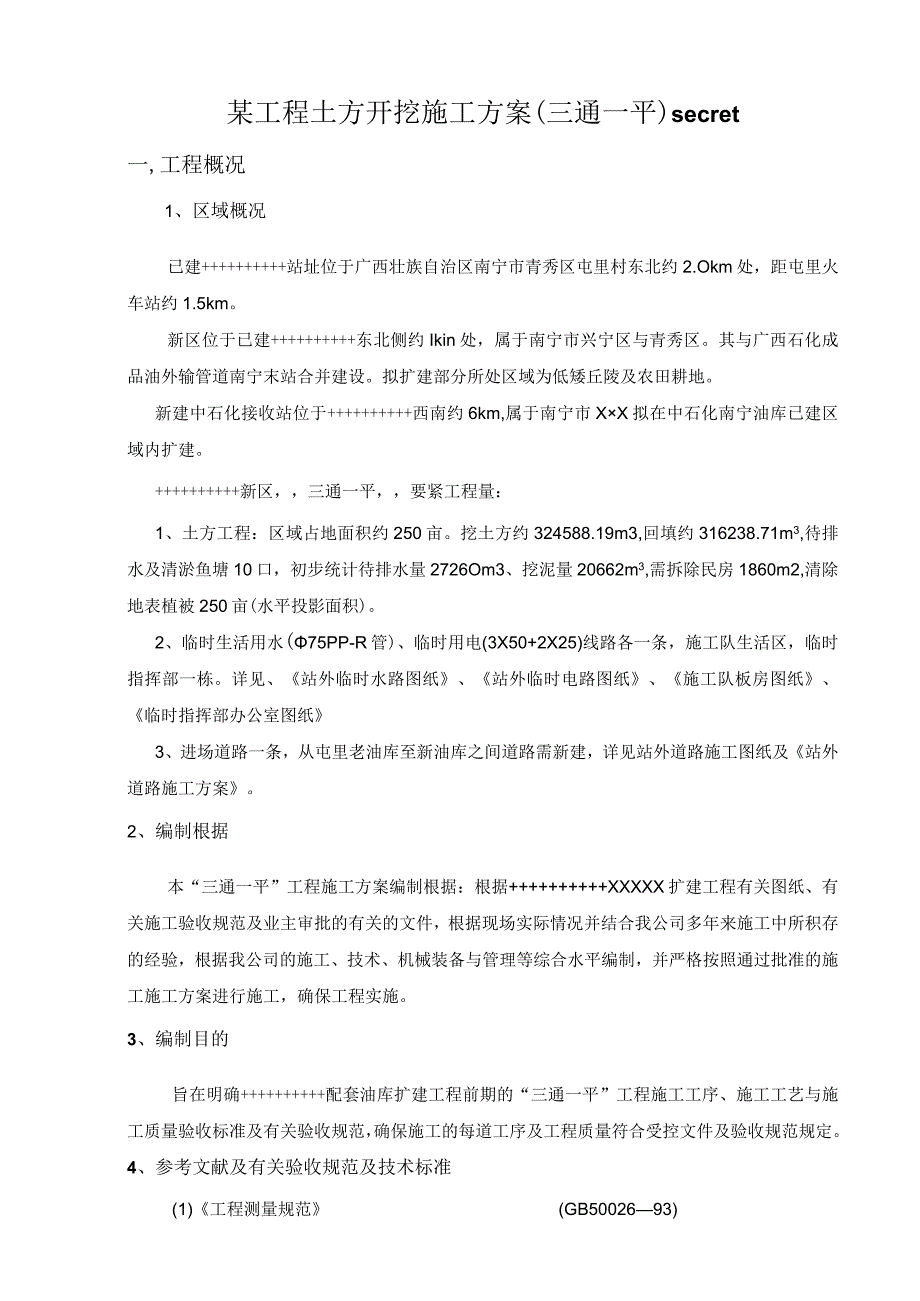

1、某工程土方开挖施工方案(三通一平)secret一,工程概况1、区域概况已建+站址位于广西壮族自治区南宁市青秀区屯里村东北约2.Okm处，距屯里火车站约1.5km。新区位于已建+东北侧约Ikin处，属于南宁市兴宁区与青秀区。其与广西石化成品油外输管道南宁末站合并建设。拟扩建部分所处区域为低矮丘陵及农田耕地。新建中石化接收站位于+西南约6km,属于南宁市XX拟在中石化南宁油库已建区域内扩建。+新区，三通一平，要紧工程量：1、土方工程：区域占地面积约250亩。挖土方约324588.19m3,回填约316238.71m3,待排水及清淤鱼塘10口，初步统计待排水量2726Om3、挖泥量20662m3,需
2、拆除民房1860m2,清除地表植被250亩(水平投影面积)。2、临时生活用水(75PP-R管)、临时用电(3X50+2X25)线路各一条，施工队生活区，临时指挥部一栋。详见、站外临时水路图纸、站外临时电路图纸、施工队板房图纸、临时指挥部办公室图纸3、进场道路一条，从屯里老油库至新油库之间道路需新建，详见站外道路施工图纸及站外道路施工方案。2、编制根据本“三通一平”工程施工方案编制根据：根据+XXXXX扩建工程有关图纸、有关施工验收规范及业主审批的有关的文件，根据现场实际情况并结合我公司多年来施工中所积存的经验，根据我公司的施工、技术、机械装备与管理等综合水平编制，并严格按照通过批准的施工施工方

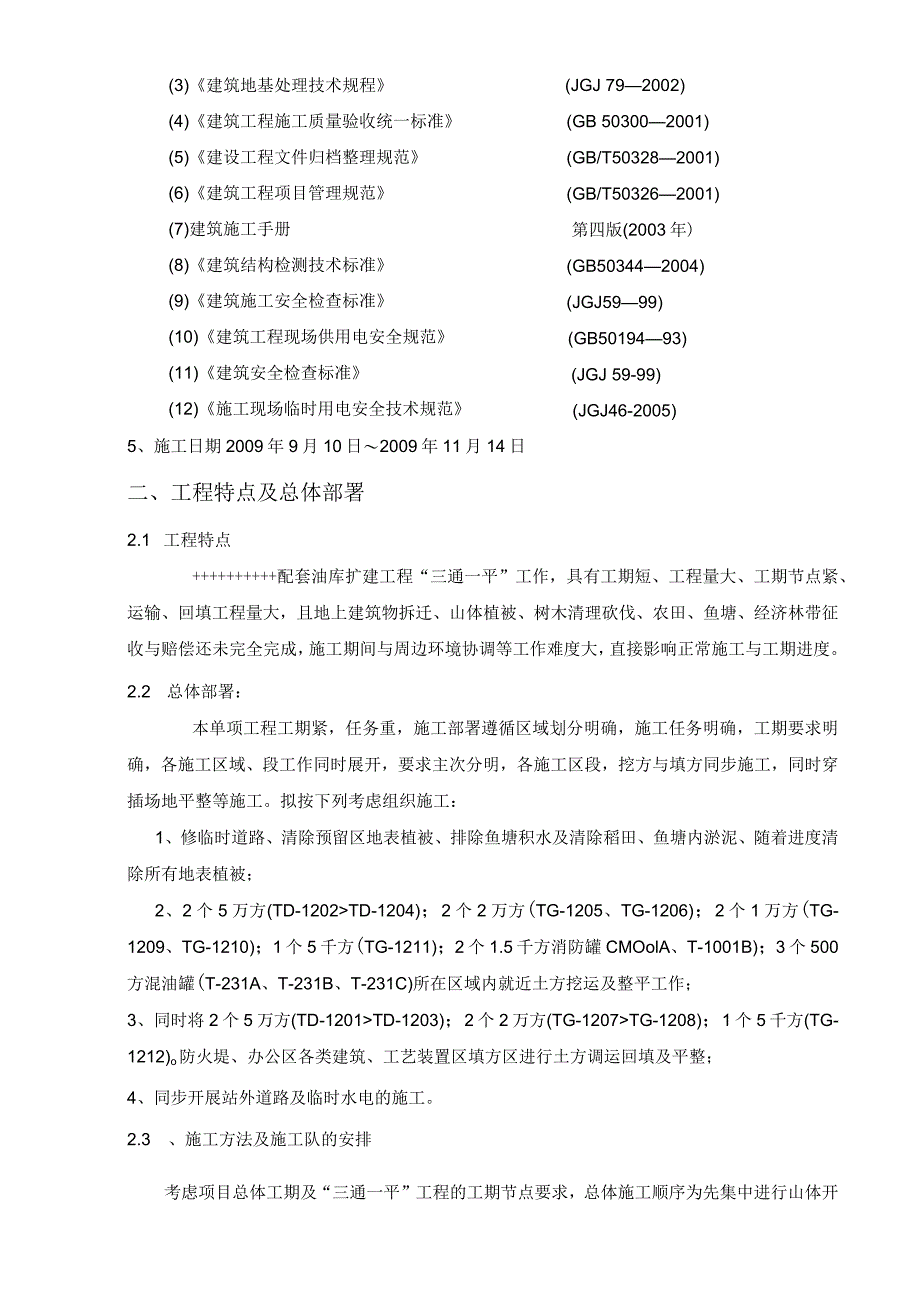

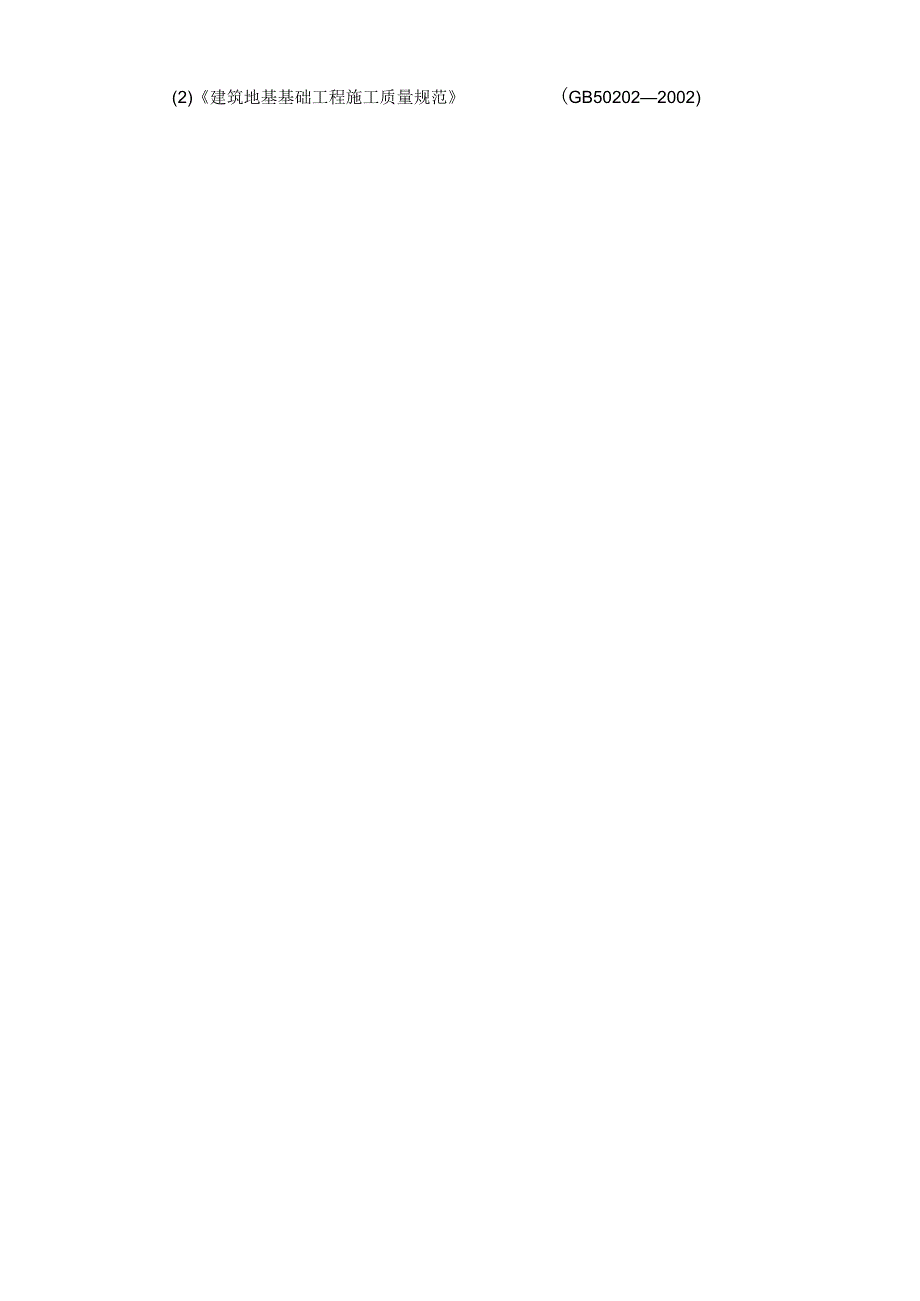

3、案进行施工，确保工程实施。3、编制目的旨在明确+配套油库扩建工程前期的“三通一平”工程施工工序、施工工艺与施工质量验收标准及有关验收规范，确保施工的每道工序及工程质量符合受控文件及验收规范规定。4、参考文献及有关验收规范及技术标准(1)工程测量规范(GB5002693)(2)建筑地基基础工程施工质量规范(GB502022002)(3)建筑地基处理技术规程(4)建筑工程施工质量验收统一标准(5)建设工程文件归档整理规范(6)建筑工程项目管理规范(7)建筑施工手册(8)建筑结构检测技术标准(9)建筑施工安全检查标准(10)建筑工程现场供用电安全规范(11)建筑安全检查标准(12)施工现场临时用电安
4、全技术规范(JGJ 792002)(GB 503002001)(GB/T503282001)(GB/T503262001)第四版(2003年)(GB503442004)(JGJ5999)(GB5019493)(JGJ 59-99)(JGJ46-2005)5、施工日期2009年9月10日2009年11月14日二、工程特点及总体部署2.1 工程特点+配套油库扩建工程“三通一平”工作，具有工期短、工程量大、工期节点紧、运输、回填工程量大，且地上建筑物拆迁、山体植被、树木清理砍伐、农田、鱼塘、经济林带征收与赔偿还未完全完成，施工期间与周边环境协调等工作难度大，直接影响正常施工与工期进度。2.2 总体部
5、署：本单项工程工期紧，任务重，施工部署遵循区域划分明确，施工任务明确，工期要求明确，各施工区域、段工作同时展开，要求主次分明，各施工区段，挖方与填方同步施工，同时穿插场地平整等施工。拟按下列考虑组织施工：1、修临时道路、清除预留区地表植被、排除鱼塘积水及清除稻田、鱼塘内淤泥、随着进度清除所有地表植被；2、2个5万方(TD-1202TD-1204)；2个2万方(TG-1205、TG-1206)；2个1万方(TG-1209、TG-1210)；1个5千方(TG-1211)；2个1.5千方消防罐CMOolA、T-1001B)；3个500方混油罐(T-231A、T-231B、T-231C)所在区域内就近
6、土方挖运及整平工作；3、同时将2个5万方(TD-1201TD-1203)；2个2万方(TG-1207TG-1208)；1个5千方(TG-1212)o防火堤、办公区各类建筑、工艺装置区填方区进行土方调运回填及平整；4、同步开展站外道路及临时水电的施工。2.3 、施工方法及施工队的安排考虑项目总体工期及“三通一平”工程的工期节点要求，总体施工顺序为先集中进行山体开挖与水塘回填工作，同步穿插场地平整、场内道路基层等工程施工。本工程计划由一个土方队伍及一个土建综合队伍承担施工任务。由土方队伍承担场地土方的调运及平整任务、土建综合队伍承担站外道路工程及临时水电、临时办公室施工任务。三、区域工程量1区域工
7、程量土方要紧工程量：挖土方约357939.4m3,回填约266358.1m3需排水及清淤鱼塘10口，初步统计总排水量27260m3、总清淤泥量20662m3、需拆除民房1860m2,清晰除地表植被250亩。临时办公室占地面积：1050Ol22、临时生活用水(PP-R管75长1139m)线路一条，见附图一、临时用电(3X50+2X25、长896In)线路一条，见附图二，(注明：以上水电长度指由老油库至站内道路路口的长度)。施工队生活区，见施工队板房图纸；临时指挥部，见临时指挥部办公室图纸。四、土方调运及平整工程总体施工组织4.1、 施工准备4.1.1、 技术准备(1)熟悉施工图纸，组织图纸会审，
8、编制专项施工组织设计或者施工方案。(2)建立健全质量保证体系与QA/QC小组，编制专项工程质量检验计划及专项工程质量验收程序，及进行有关专业技术的培训工作。(3)进行逐级技术交底的准备，做好有关技术资料的准备工作及检测实验室委托及有关资质报审工作。(4)做好测量、计量仪器、检测仪器及有关工具的配备、检修、标定校验工作。(5)做好特殊工种的上岗认证、考核与测试工作。4.2、 现场准备按照图纸要求，对现场进行测量，建立+配套油库扩建工程测量操纵网及复核工作。（2）根据工程区域划分修筑施工临时道路及大型设备进场辅助车道与临建等附属设施。（3）勘察现场、清理山体植被、拆迁地上建筑物、搞清地上地下通讯、
9、电力、管线布置走向及有关配套设施。施工机械的配备是保证施工任务按期顺利完成的首要保证条件，根据土方工程特点，对挖掘机、运输车、装载机、推土机等施工机械，进行精心保养维修工作。4.3、 物资准备（1）编制要紧材料需用量及采购计划与机械设备需用量计划，施工机械所用油料由屯里老油库供应至工地现场，每天保证8吨供应。（2）根据施工资源计划的要求，提早落实建筑材料、构配件、施工机械设备的加工或者订货工作。4.4、 人员及机械准备（1）根据项目组要紧成员，建立健全项目组织机构及专项工程的二级管理班组。（2）根据各施工阶段的人力需求，提早做好人力资源的进场、培训，确保按计划时间进场施工。全面计划见表一（3）
10、挖掘机7台（每台每天产量5000方）、装载机3台、运土汽车20辆（每辆每次25方）、推土机4台（找平用）。表二：人员及机械安排工种人数仪器/机械施工员6卫星定位系统1套测量人员42（全站仪）QA/QC人员33（水准仪）HSE人员2质检员2运土车司机2020挖掘机司机147装载机司机63推土机司机84一线工人60五、要紧施工方案5.1 .定位测量及区域坐标、高程操纵网点设置5.1.1、 区域（段）坐标、高程操纵网点设置5.1.2、 测量仪器及基准点要求1）、测量仪器要求，设置区域操纵网的测量仪器、测距仪器要求精度；角度误差3、测距误差6mm,测高程仪器要求误差3mm。2）、测量根据，测量根据为业
11、主提供的相当于国家二级坐标、高程基准点；基准点数量为七点（见业主场地基准点移交证书），且通视，并设有明确标志、标识，标桩稳固并设有保护设施。由于业主提供的部分基准点距场地较远且还受树木、甘蔗等障碍物遮挡，部分在场地内，由于随着土方工程的进行，将被破坏。将影响整个场地的操纵网建设，为了施工方便操纵及下部设置场地内的操纵网，我方计划使用卫星定位系统将基准点引到场地周遍邻近且便于观测的位置，测量成果由监理工程师见证确认。3）、测量根据的基准点的移交，移交的测量基准点务必标桩牢固，基准点标注明确;移交的测量成果报告有测量单位或者业主单位主管负责人、审核人的签字，且移交的手续齐全完整有效。5.2 山体开
12、挖（土方开挖）施工5.2.1、 土方开挖施工工艺流程图施工准备测量放线一土方开挖施工一整平5.2.2、 施工准备1）图纸交底及施工现场勘察熟悉设计图纸、深入现场踏勘，掌握整个场地的地质情况，包含施工场地的地形、地貌、地质水文、气象、运输道路、邻近建筑物、管线、电线（缆）、地面上施工范围内的障碍物与堆积物状况，供水、供电、通讯情况，防洪排水等。与业主、设计与监理等进行图纸会审与设计技术交底工作，明确设计及施工要点，做好施工准备工作。2）技术交底图纸交底由业主组织，交底会由设计、监理、施工、业主参加，由设计进行图纸交底及图纸答疑。各班组在设计交底与答疑的基础上，各专业技术人员向施工班组进行全面的施
13、工技术、安全交底，明确设计意图、操作规程与施工工艺及验收规范，使所有施工人员明确施工工序、施工工艺及验收规范，做到心中有数，有条不紊地进行施工。3）施工准备a、施工场地的三通一平；b、施工技术方案的编制、管理制度的制定、测量操纵点设置、质量程序文件编制;c、机械设备、机具的配置与保修及进场、大宗材料的采购与询价；施工机械的调配，做好施工机具的调配，对进场挖土、运输车辆及各类辅助设备进行维修检查，试运转，并运至使用地点就位；准备好施工用料及工程用料。5.2.3 场地清理.1）、将施工区域内植被（包含树木、杂草、树根）及表土移植、清除，运至指定地点（业主同意为预留区）。.2）排除地面水。拆迁、搬移
14、施工区域内的建构物、电线（杆）、坟墓。5.2.4 测量放线1）根据图纸，要求测量精度按四等测量标准进行测量，坐标操纵点间距200m设一点，高程操纵点50m设一点。区域操纵网络网点布设为三角形网络，布置网络时根据实际情况设计，对能通视区域操纵网络设置的相应区域远一点，不能通视的区域操纵网络设置的区域相对近一点。操纵网络基准点同意使用22钢筋，顶部磨圆并刻十字，浇碎埋深100O1500mm,测量高程测量往返复核误差5mm,坐标测量往返复核误差3mm内，否则应进行重新测量。基准点应选在土质坚硬，便于长期储存与使用的地点，区域操纵网点设置很多于3个。2）测量成果及操纵网络的设置上报监理与业主主管审批后
