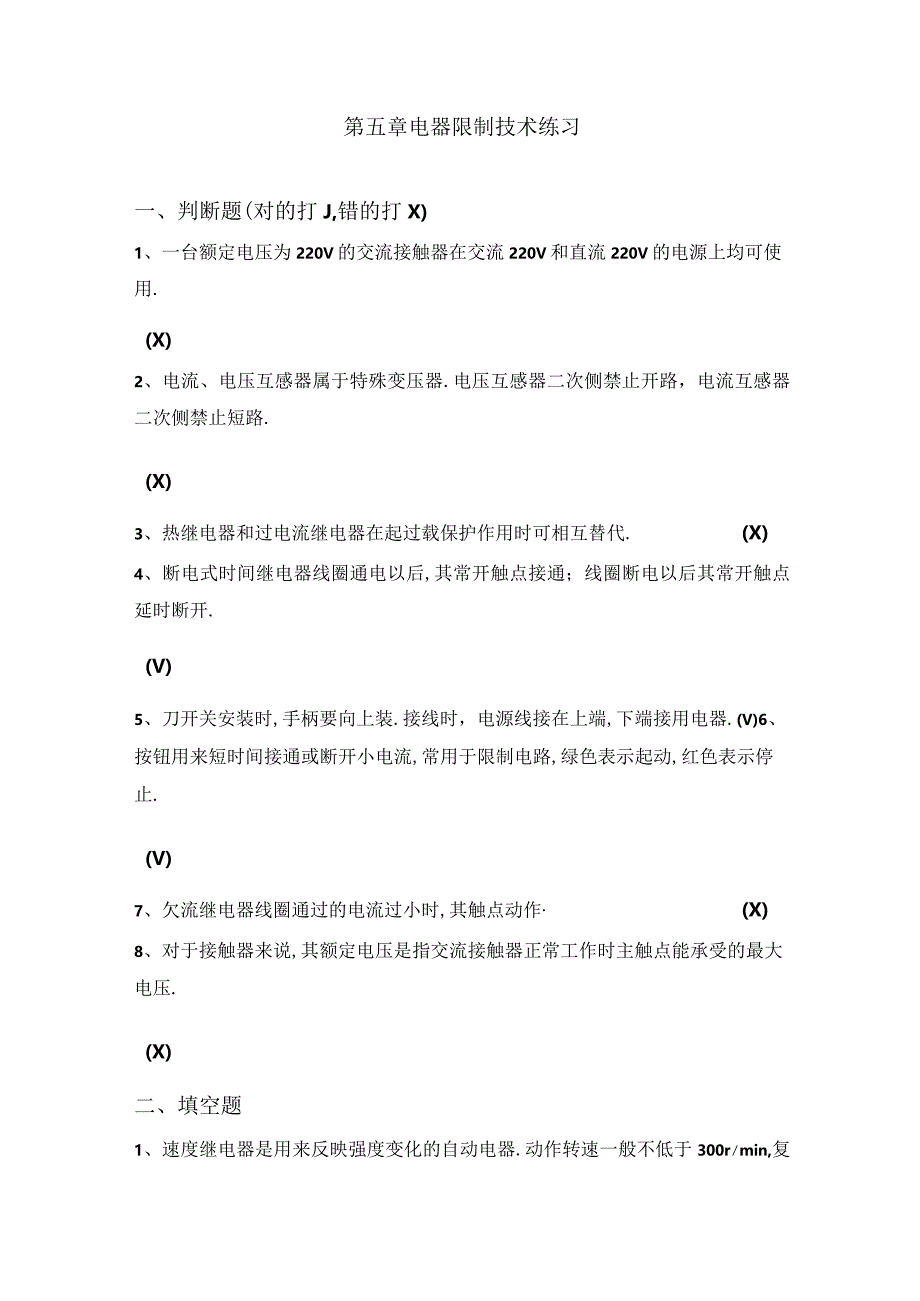

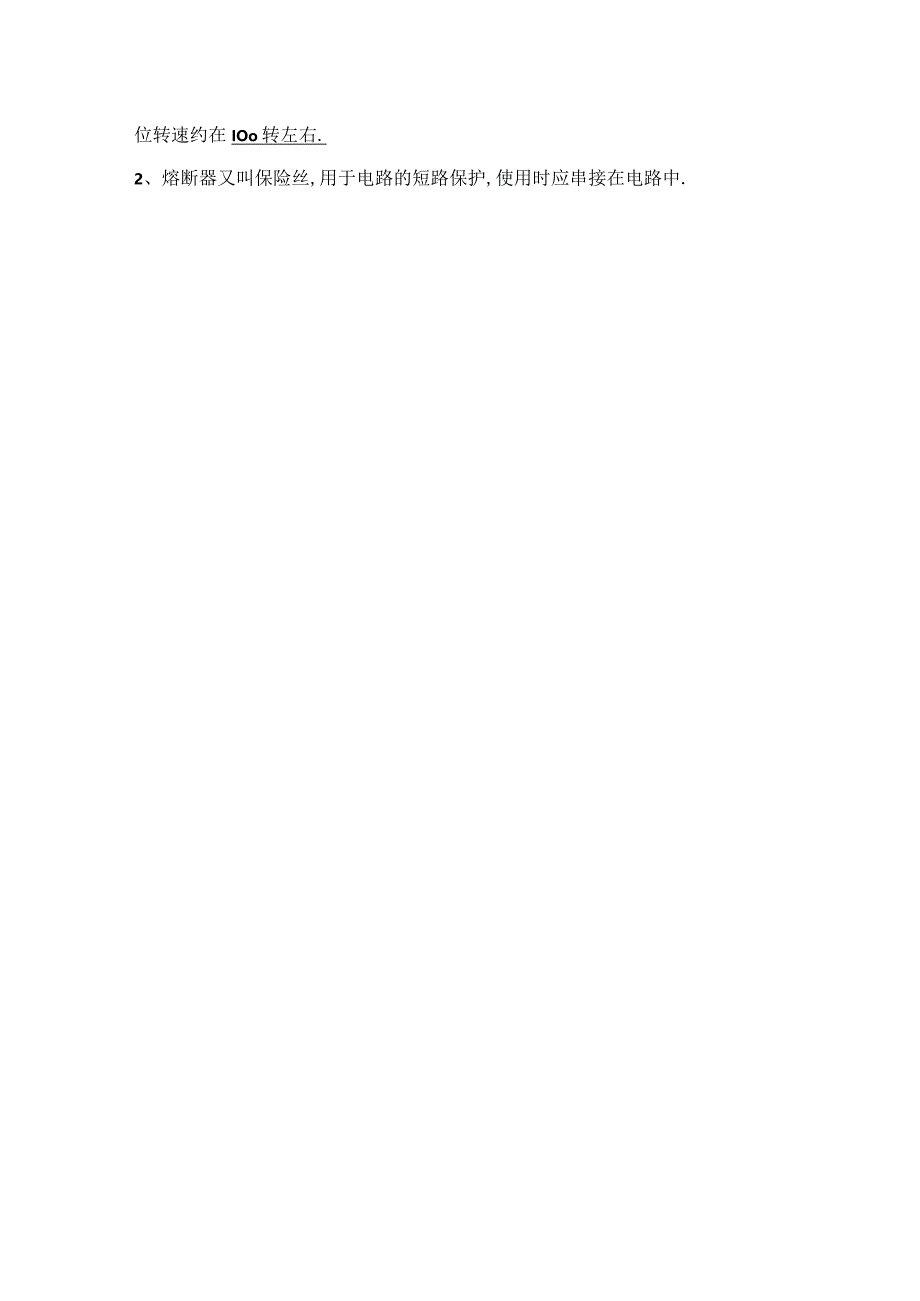

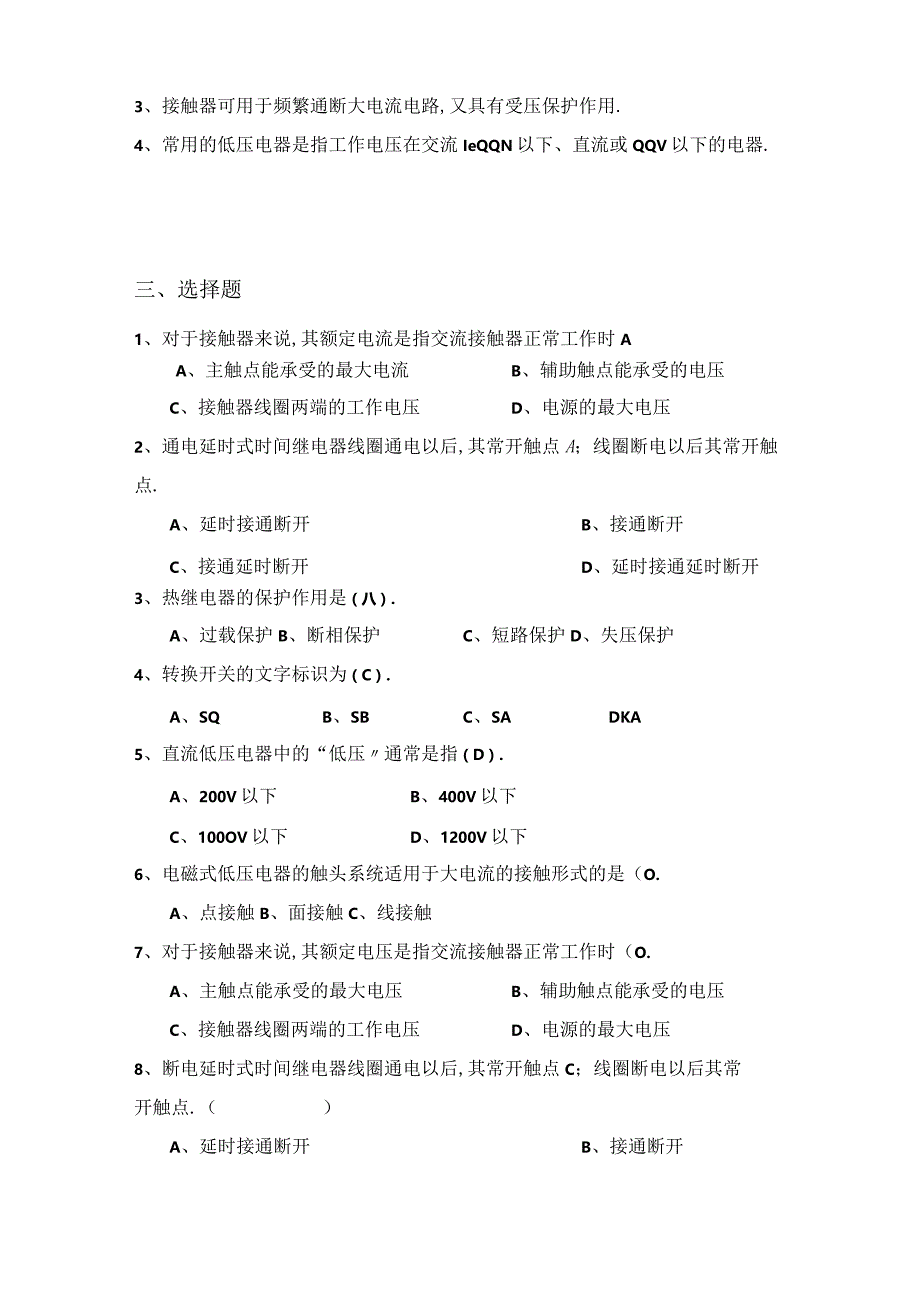

1、第五章电器限制技术练习一、判断题(对的打J,错的打X)1、一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用.(X)2、电流、电压互感器属于特殊变压器.电压互感器二次侧禁止开路,电流互感器二次侧禁止短路.(X)3、热继电器和过电流继电器在起过载保护作用时可相互替代.(X)4、断电式时间继电器线圈通电以后,其常开触点接通;线圈断电以后其常开触点延时断开.(V)5、刀开关安装时,手柄要向上装.接线时,电源线接在上端,下端接用电器.(V)6、按钮用来短时间接通或断开小电流,常用于限制电路,绿色表示起动,红色表示停止.(V)7、欠流继电器线圈通过的电流过小时,其触点动作(X
2、)8、对于接触器来说,其额定电压是指交流接触器正常工作时主触点能承受的最大电压.(X)二、填空题1、速度继电器是用来反映强度变化的自动电器.动作转速一般不低于300rmin,复位转速约在IOo转左右.2、熔断器又叫保险丝,用于电路的短路保护,使用时应串接在电路中.3、接触器可用于频繁通断大电流电路,又具有受压保护作用.4、常用的低压电器是指工作电压在交流IeQQN以下、直流或QQV以下的电器.三、选择题1、对于接触器来说,其额定电流是指交流接触器正常工作时AA、主触点能承受的最大电流B、辅助触点能承受的电压C、接触器线圈两端的工作电压D、电源的最大电压2、通电延时式时间继电器线圈通电以后,其常
3、开触点A;线圈断电以后其常开触点.A、延时接通断开B、接通断开C、接通延时断开D、延时接通延时断开3、热继电器的保护作用是(八).A、过载保护B、断相保护C、短路保护D、失压保护4、转换开关的文字标识为(C).A、SQB、SBC、SADKA5、直流低压电器中的“低压通常是指(D).A、200V以下B、400V以下C、100OV以下D、1200V以下6、电磁式低压电器的触头系统适用于大电流的接触形式的是(O.A、点接触B、面接触C、线接触7、对于接触器来说,其额定电压是指交流接触器正常工作时(O.A、主触点能承受的最大电压B、辅助触点能承受的电压C、接触器线圈两端的工作电压D、电源的最大电压8、
4、断电延时式时间继电器线圈通电以后,其常开触点C;线圈断电以后其常开触点.()A、延时接通断开B、接通断开C、接通延时断开D、延时接通延时断开9、行程开关的文字标识为(O.A、QB、SBC、SQD、QS10、下述用于通断大电流的低压限制电器是(O.A、刀开关B、低压隔离器C、接触器D、继电器11、交流低压电器中的“低压通常是指(C).A、400V以下B、800V以下C、120OV以下D、160OV以下12、下述选项中不属于自动空气开关的保护功能的是(C).A、过载保护B、短路保护C、过压保护D、失压保护三、简答与限制线路设计题1、从接触器的结构特征上如何区分交流接触器与直流接触器为什么直流接触器
5、与交流接触器相比,直流接触器的铁心比拟小,线圈也比拟小,交流电磁铁的铁心是用硅钢片叠柳而成的.线圈做成有支架式,形式较扁.由于直流电磁铁不存在电涡流的现象.2、为什么交流电弧比直流电弧容易熄灭由于交流是成正旋变化的,当触点断开时总会有某一时刻电流为零,此时电流熄灭.而直流电一直存在,所以与交流电相比电弧不易熄灭.3、假设交流电器的线圈误接入同电压的直流电源,或直流电器的线圈误接入同电压的交流电源,会发生什么问题假设交流电器的线圈误接入同电压的直流电源,会由于交流线圈的电阻太小而流过很大的电流使线圈损坏.直流电器的线圈误接入同电压的交流电源,触点会频繁的通短,造成设备的不能正常运行.4、交流接触
6、器动作太频繁时为什么会过热由于交流接触启动的瞬间,由于铁心气隙大,电抗小,电流可达到15倍的工作电流,所以线圈会过热.5、在交流接触器铁心上安装短路环为什么会减少振动和噪声在线圈中通有交变电流时,再铁心中产生的磁通是与电流同频率变化的,当电流频率为50HZ时磁通每秒有100次通过零,这样所产生的吸力也为零,动铁心有离开趋势,但还未离开,磁通又很快上来,动铁心又被吸回,造成振动.和噪声,因此要安装短路环.6、两个相同的IlOV交流接触器线圈能否串联接于220V的交流电源上运行为什么假设是直流接触器情况又如何为什么两个相同的IlOV交流接触器线圈不能串联接于220V的交流电源上运行,由于在接通电路
7、的瞬间,两各衔铁不能同时工作,先吸合的线圈电感就增大,感抗大线圈的端电压就大,另一个端电压就小,时间长了,有可能把线圈烧毁,假设是直流接触器,那么可以.7、电磁继电器与接触器的区别主要是什么接触器是在外界输入信号下能够自动接通断开负载主回路.继电器主要是传递信号,根据输入的信号到达不同的限制目的.8、电动机中的短路保护、过电流保护和长期过载(热)保护有何区别电动机中的短路保护是指电源线的电线发生短路,预防电动机过大的电枢电路而损坏.自动切断电源的保护动作.过电流保护是指当电动机发生严重过载时,保护电动机不超过最大许可电流.长期过载保护是指电动机的短时过载保护是可以的,但长期过载时电动机就要发热
8、,预防电动机的温升超过电动机的最高绝缘温度.9、过电流继电器与热继电器有何区别各有什么用途过电流继电器是电流过大就断开电源,它用于预防电动机短路或严重过载,热继电器是温度升高到一定值才动作.用于过载时间不常的场合.10、为什么热继电器不能做短路保护而只能作长期过载保护而熔断器那么相反,为什么由于热继电器的发热元件到达一定温度时才动作,如果短路热继电器不能马上动作,这样就会造成电动机的损坏,而熔短期,电源一旦短路立即动作,切断电源.11、自动空气断路器有什么功能和特点功能和特点是自动空气断路器能直接断开主回路的特点,又具有过电流继电器动作准确性高,容易复位,不会造成单相运行等优点.可以做过电流脱
9、扣器,也可以作长期过载保护的热脱扣器.12、试画出通电延时与断电延时时间继电器的四个延时触点符号,并说明各代表什么含义.得电延时闭合的动合触点得电延时断开的动断触点失电延时闭合的动断触点失电延时断开的动合触点13、为什么电动机要设有零电压和欠电压保护零电压和欠电压保护的作用是预防当电源暂时供电或电压降低时而可能发生的不容许的故障.14、在装有电器限制的机床上,电动机由于过载而自动停车后,假设立即按钮那么不能开车,这可能是什么原因有可能熔短器烧毁,使电路断电,或者是热继电器的感应局部还未降温,热继电器的触点还处于断开状态.15要求三台电动机IM、2M、3M按一定顺序启动:即IM启动后,2M才能启
10、动;2M启动后3M才能启动;停车时那么同时停.试设计此限制线路.IKMIKM 2km /廿2KM 3KMSBTm7IKMeSB2i2KMESB3i3KM16、试设计一台异步电动机的限制线路.要求:能实现启停的两地限制;能实现点动调整;17、为了限制电调整时电动机的冲击电流,试设计它的电气限制线路.要求正常运行时为直接启动,而点动调整时需输入限流电阻.18、试设计一台电动机的限制线路.要求能正反转并能实现能耗制动.19、容量较大的鼠笼式异步电动机反接制动时电流较大,应在反接制动时在定子回路中串入电阻,试按转速原那么设计其限制线路.20、试设计一条自动运输线,有两台电动机,IM拖动运输机,2M拖动
11、卸料机.要求:IM先启动后,才允许2M启动;2M先停止,经一段时间后IM才自动停止,且2M可以单独停止;两台电动机均有短路、长期过载保护.21、试设计IM和2M两台电动机顺序启,停的限制线路.要求:IM启动后,2M立即自动启动;IM停止后,延时一段时间,2M才自动停止;2M能点动调整工作;两台电动机均有短路,长期过载保护.22、试设计某机床主轴电动机限制线路图.要求:可正反转,且可反接制动;正转可点动,可在两处限制启,停;有短路和长期过载保护;有平安工作照明及电源信号灯.时间关系,电源信号灯与平安照明要加限制变压器,请自行解决.23、试设计一个工作台前进一一退回的限制线路.工作台有电动机M拖动
12、,行程开关1SL2ST分别装在工作台的原位和终点.要求:能自动实现前进一一后退一一停止到原位;工作台前进到达终点后停一下在后退;工作台在前进中可以人为地立即后退到原位;有终端保护.该限制线路我在机械班讲过,请找09机械的同学的笔记本看看.四、分析题1、分析下列图限制线路的工作原理.工作原理:(1)接通QS;(2)按动SB2,KMl线圈通电并自锁,KMl主触点动作,M直接起动、运行,KS动作;(3)按动SBl,KMl线圈断电,KMl解除自锁,KMl主触点断开,M三相电源隔离,KM2线圈通电并自锁,KM2主触点动作进入能耗制动,待M转速接近100转/分钟,KS复位,KM2线圈断电,退出能耗制动状态
13、,M停止.2、如下图为抽水机电机限制线路,其属于什么起动方法并分析其工作过程.起动方法:三相异步电动机定子绕组串电阻起动.工作过程:(1)接通QS;(2)按动SB2,KM1、KT线圈通电并自锁,KMl主触点动作,M串电阻起动并计时,KT定时时间到,KM2线圈通电并自锁,KM2主触点动作,M全压运行,KM1KT线圈断电并解除自锁;按动SBl,KM2线圈断电并解除自锁,M停止.1、分析下列图可逆运行能耗制动限制线路工作原理.工作原理:(1)接通QS;(2)按动SB2,KMl线圈通电并自锁,KMl主触点动作,M直接起动、正转;(3)按动SBl,KMl线圈断电,解决自锁,KMl主触点断开,M与三相电源
