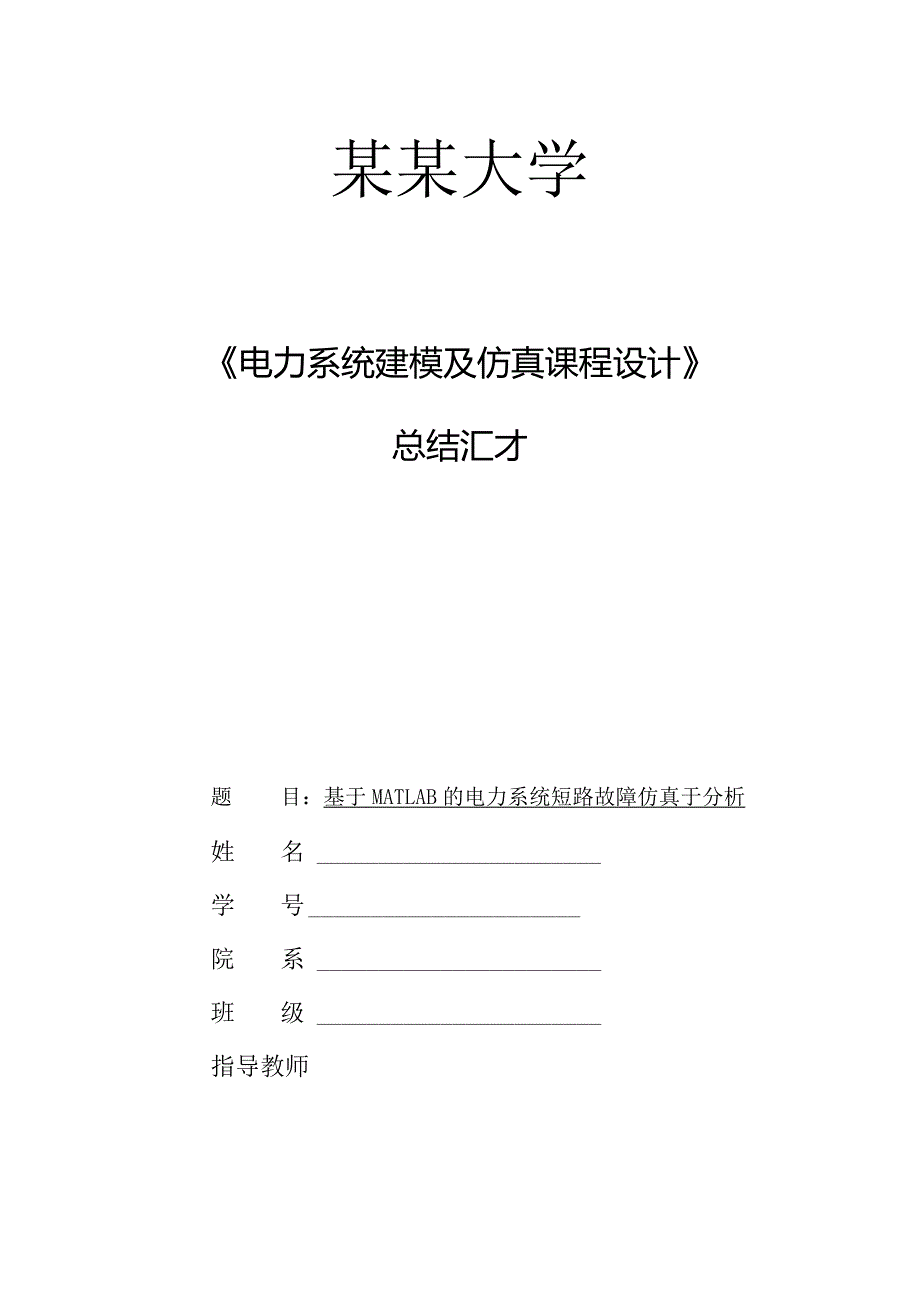

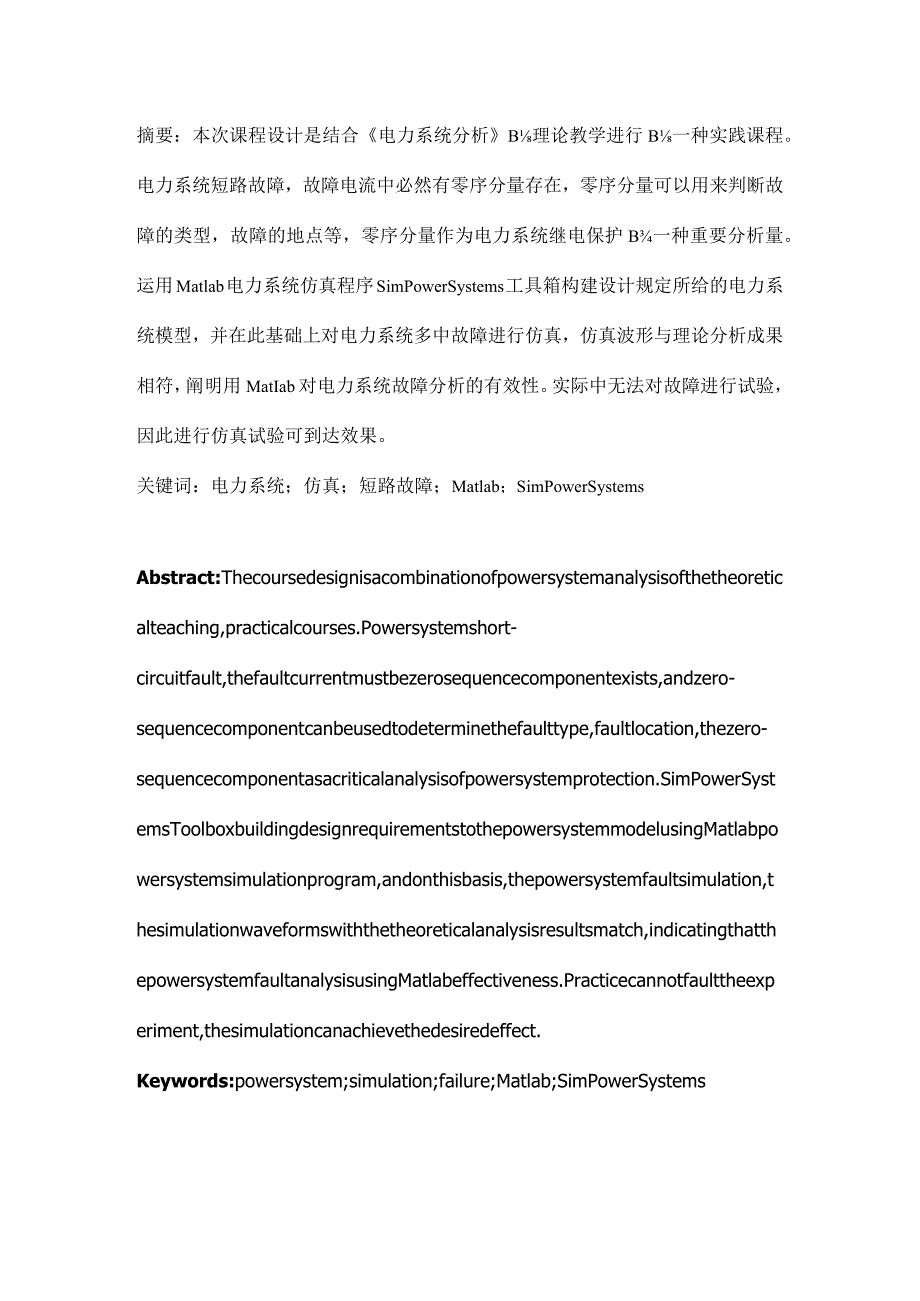

1、某某大学电力系统建模及仿真课程设计总结汇才题目：基于MATLAB的电力系统短路故障仿真于分析姓名学号院系班级指导教师摘要：本次课程设计是结合电力系统分析B理论教学进行B一种实践课程。电力系统短路故障，故障电流中必然有零序分量存在，零序分量可以用来判断故障的类型，故障的地点等，零序分量作为电力系统继电保护B一种重要分析量。运用Matlab电力系统仿真程序SimPowerSystems工具箱构建设计规定所给的电力系统模型，并在此基础上对电力系统多中故障进行仿真，仿真波形与理论分析成果相符，阐明用MatIab对电力系统故障分析的有效性。实际中无法对故障进行试验，因此进行仿真试验可到达效果。关键词：电
2、力系统；仿真；短路故障；Matlab；SimPowerSystemsAbstract:Thecoursedesignisacombinationofpowersystemanalysisofthetheoreticalteaching,practicalcourses.Powersystemshort-circuitfault,thefaultcurrentmustbezerosequencecomponentexists,andzero-sequencecomponentcanbeusedtodeterminethefaulttype,faultlocation,thezero-sequen
3、cecomponentasacriticalanalysisofpowersystemprotection.SimPowerSystemsToolboxbuildingdesignrequirementstothepowersystemmodelusingMatlabpowersystemsimulationprogram,andonthisbasis,thepowersystemfaultsimulation,thesimulationwaveformswiththetheoreticalanalysisresultsmatch,indicatingthatthepowersystemfau

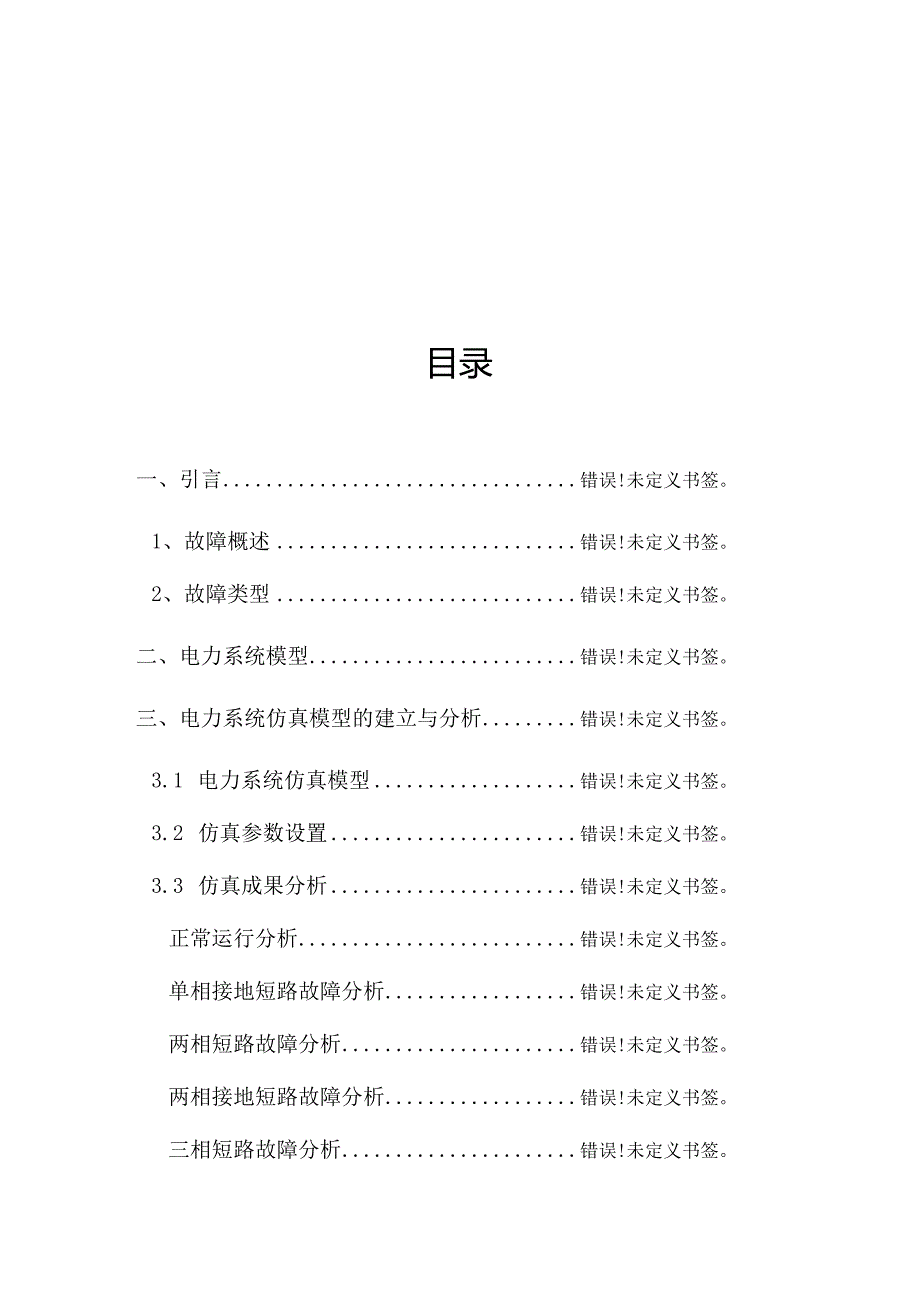

4、ltanalysisusingMatlabeffectiveness.Practicecannotfaulttheexperiment,thesimulationcanachievethedesiredeffect.Keywords:powersystem;simulation;failure;Matlab;SimPowerSystems目录一、引言错误!未定义书签。1、故障概述错误!未定义书签。2、故障类型错误!未定义书签。二、电力系统模型错误!未定义书签。三、电力系统仿真模型的建立与分析错误!未定义书签。3.1 电力系统仿真模型错误!未定义书签。3.2 仿真参数设置错误!未定义书签。3.3
5、 仿真成果分析错误!未定义书签。正常运行分析错误!未定义书签。单相接地短路故障分析错误!未定义书签。两相短路故障分析错误!未定义书签。两相接地短路故障分析错误!未定义书签。三相短路故障分析错误!未定义书签。四、结论错误!未定义书签。五、参照文献错误!未定义书签。六、心得体会错误!未定义书签。一、引言1、故障概述短路是电力系统的严重故障。所谓短路，是指一切不正常日勺相与相之间或相与地（对于中性点接地的系统）发生系统通路的状况。电力系统在运行中，相与相之间或相与地（或中性线）之间发生非正常连接（即短路）时流过的电流。其值可远远不小于额定电流，并取决于短路点距电源的电气距离。例如，在发电机端发生短路
6、时，流过发电机日勺短路电流最大瞬时值可达额定电流B1015倍。大容量电力系统中，短路电流可达数万安。这会对电力系统B正常运行导致严重影响和后果O供电网络中发生短路时,很大的短路电流会使电器设备过热或受电动力作用而遭到损坏，同步使网络内的电压大大减少，因而破坏了网络内用电设备的正常工作.为了消除或减轻短路的后果，就需要计算短路电流，以对卧J地选择电器设备、设计继电保护和选用限制短路电流B元件。2、故障类型三相系统中发生0短路有4种基本类型：三相短路，两相短路，单相对地短路和两相对地短路。其中，除三相短路时，三相回路仍旧对称，因而又称对称短路外，其他三类均属不对称短路。在中性点接地B电力网络中，以
7、一相对地的短路故隙最多，约占所有故障的90%。在中性点非直接接地的电力网络中，短路故障重要是多种相间短路。为了保证电力系统运行的功能和质量，在设计、分析和研究时必须保证系统的静态和动态特性。现代电力系统是一种超高压、大容量和跨区域的巨大的联合系统，电力系统事故具有突发性强、维持时间短、复杂程度高、破坏力大的特点,因而使得事后对故障原因分析、查找变得尤其困难。由于在实际系统上进行试验和研究比较困难，因此借助多种电力系统动态仿真软件电力系统aJ设计和研究已成为有效途径之一。Matlab在电力系统建模和仿真的!应用重要由电力系统仿真模块(PoWCrSystemBlockset简称PSB)来完毕。Po
8、werSystemBlock是由TEQSIM企业和魁北克水电站开发B0PSB是在Simulink环境下使用B模块,采用变步长积分法，可以对非线性、刚性和非持续系统进行精确的仿真，并精确地检测出断点和开关发生时刻。PSB程序库涵盖了电路、电力电子、电气传动和电力系统等电工学科中常用0基本元件和系统仿真模型。通过PSB可以迅速建立模型，并立即仿真。PSB程序块程序库中B测量程序和控制源起到电信号与Simulink程序之间连接作用。PSB程序库具有代表电力网络中一般部件和设备HSimulink程序块，通过PSB可以迅速建立模型，并立即仿真。二、电力系统模型电力系统中输送和分派电能的部分称为电力网,它
9、包括升降压变压器和多种电压等级的输电线路、动力系统、电力系统和电力网简朴示意如图电力同三、电力系统仿真模型的建立与分析电力系统仿真重要是对短路类型中I付三相短路、两相短路和单相接地短路I向电流、机端电压波形进行分析。运用Matlab软件中的电力系统模块库(PSB),建立了模型，它对电力系统设备的设计和选用有一定的参照价值。同步电压电流波形可以直观B理解，便于建立系统B观念。3.1电力系统仿真模型题目规定：发电机G：50MW.13.8kV,保持恒定，Y连接；变压器T-I：13.8220kv;线路L：100km,负荷LD：5MVA。系统仿真模型如下:3.2仿真参数设置各元件参数设置如下：(1)发电
10、机参数设置发电机额定容量为50MVA,额定电压为13.8KV,额定频率为60Hz,Yg连接,其他采用默认值。(2)三相变压器参数设置额定频率为60Hz,一次侧电压13.8KV,二次侧电压220KV。其他采用默认值。(3)三相输电线参数设置线路长100Kmo(4)负荷参数设置额定容量为50MV,(5)故障模块参数设置短路故障是用三相故障元件来模拟的，故障时间段可通过TransitionTimes来设置，设置为0.010.05秒。其他的短路故障模型可以通过修改三相故障模块的参数设置来实现，将在如下仿真过程中进行设置。(a)三相交流电源G(b)三相测量元件(c)三相双绕组变压器T-I(d)线路L(e
11、)三相故隙模块(f)负荷LD3.3仿真成果分析3.3.1正常运行分析正常运行时发电机输出端电压波形正常运行时发电机输出端电流波形分析：电力系统未发生短路故障时，发电机端0电压和电流均成正弦变化,三相交流电源的三相电压和电流之间相位不一样，而幅值B大小是相似的。3.3.2单相接地短路故障分析将三相电路短路故障发生器中B“故障相选择”选择A相故障,并选择故障相接地选项,故障时间为0.010.05秒;在万用表元件中选择A相、B相和C相电流作为测量电气量，激活仿真按钮。（此处以A相接地短路为例）A相接地短路故障点三相电流:A相接地短路故障点三相电压:分析：当A相发生接地短路时故障点A相电压降为零，、非
12、故障相即BC两相电压上升为线电压，其夹角为60。故障切除后各相电压水平较本来升高,这是中性点电位升高导致的。故障点各相电压:分析：当输电线路发生A相接地短路时,B相、C相电压没有变化。在正常状态时，三相短路故障发生器处在断开状态,A相电压也不变,不为0.在0.Ols时,三相短路故障发生器闭合,此时A相接地短路,其短路电压波形发生了剧烈的变化，电压降为0.在0.05s时,三相短路故障发生器打开,故障排除,此时故障点A相电压迅速恢复。故障点各相电流：分析：当输电线路发生A相接地短路时,B相、C相电流没有变化,一直为0。在正常状态时，三相短路故障发生器处在断开状态,A相电流为0.在0.Ols时,三相
13、短路故障发生器闭合,此时A相接地短路,其短路电流波形发生了剧烈的变化,但大体上仍呈正弦规律变化.在O.05s时,三相短路故障发生器打开,故障排除,此时故障点A相电流迅速变为0。发生单相接地短路故障时发电机端电压波形:发生单相接地短路故障时发电机端电流波形：分析:当0.01秒时发生单相接地短路,发电机端故障相电压下降,而两个非故障相电压未发生变化,发电机段故障和电流未发生变化,而两个故障相电流开始变化,振幅增大.0.05秒时,故障解除,发生变化日勺电压和电流迅速恢复到本来的幅值.3.3.3两相短路故障分析将三相电路短路故障发生器中的“故障相选择”选择A相和B相故障,并选择故障相接地选项,故障时间
14、为0010.05秒;在万用表元件中选择A相、B相和C相电流作为测量电气量，激活仿真按钮。即发生A相和B相两相短路故障。（以AB两相短路为例）AB两相短路故障点三相电流:AB两相短路故障点三相电压:分析：在A、B两相发生短路故障时，非故障相C相电压波形幅值增大。A相和B相电压降为OVoC相未发生故障,其短路电流为零.两相短路时,短路故障点电流中没有零序分量,而正序分量与负序分量大小相等但方向相反.故障点各相电压:分析：（选故障点A相观测）在稳态时，故障点A相电压由于三相电路短路故障发生器处在断开状态，因而电压为正弦变化。在0.0IS时，三相电路短路故障发生器闭合，此时电路发生A、B两相短路，故障
15、点A相电压发生变化，突变为OVo在0.05S时，三相电路短路故障发生器断开，相称于排除故障。此时故障点A相电压波动恢复正弦波形。故障点B相与A相近似.（选故障点C相观测）故障点C相：在稳态时，故障点C相电压由于三相电路短路故障发生器处在断开状态，因而电压为正弦变化幅值约为5000V。在0.0IS时，三相电路短路故障发生器闭合，此时电路发生A、B两相短路，C相电压发生变化，突变为6000V。由图形可以得出如下结论：由于C相为非故障相，其电压波形仅在两相短路期间波的幅值变大，不过波形不变。故障点各相电流:分析：（选用故障点A相观测）在稳态时，故障点A相电流由于三相电路短路故隙发生器处在断开状态，因而电流幅值为0A。在0.0IS时，三相电路短路故障发生器闭合，此时电路发生A、B两相短路，故障点A相电流发生变化，由于闭合时有初始输入量和初始状态量，因而波形下移，呈正弦波形变化。在0.05s
