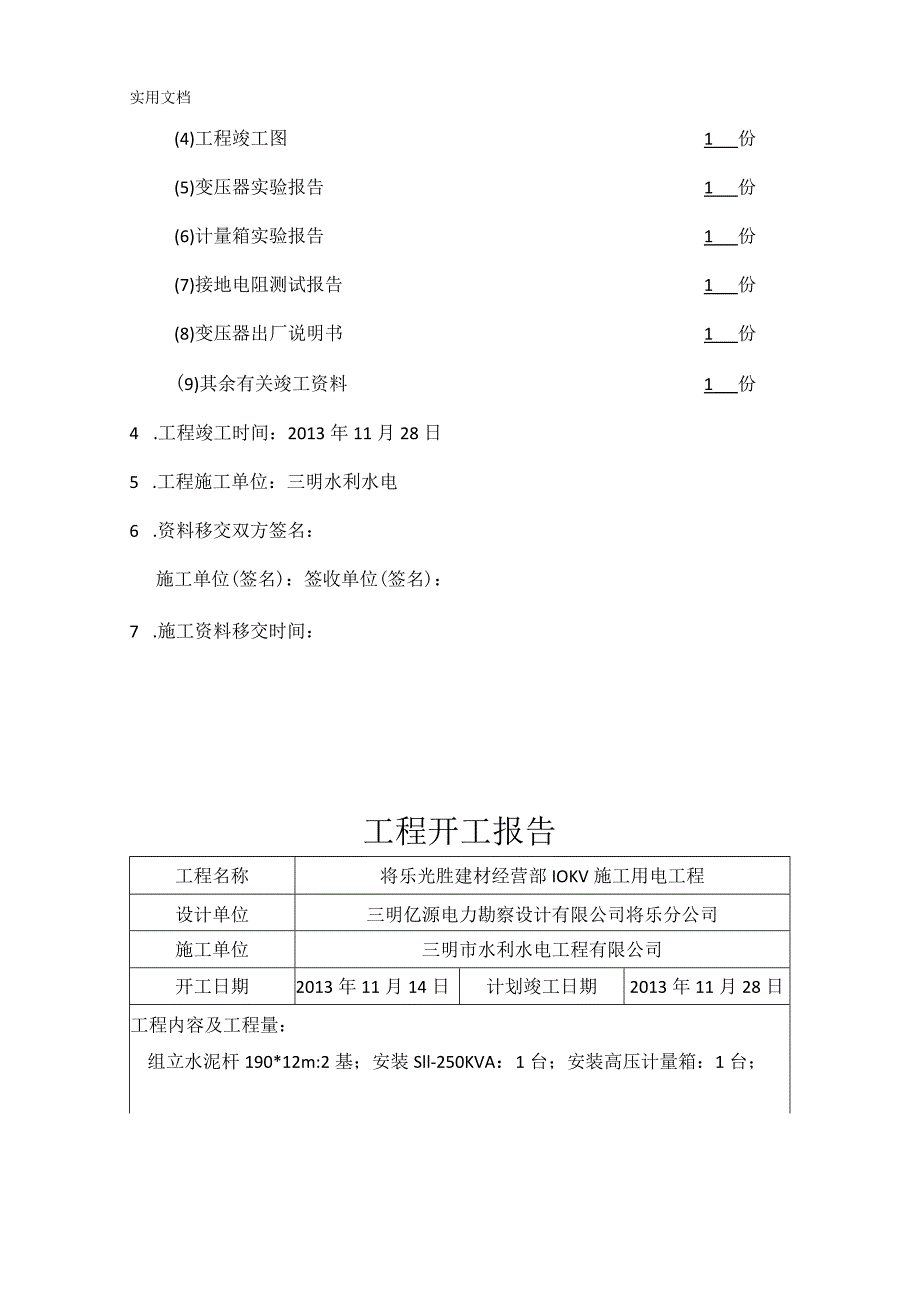

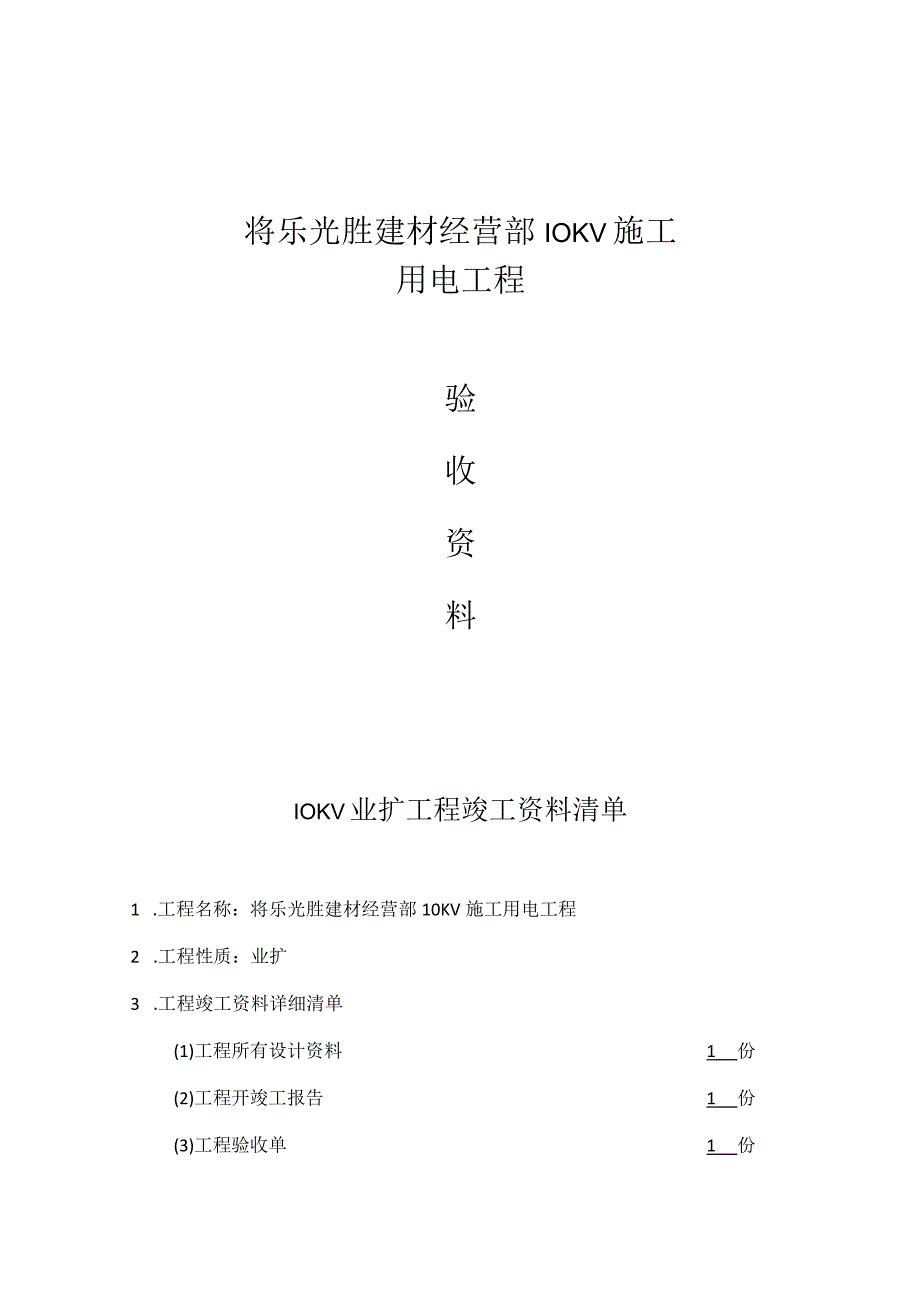

1、将乐光胜建材经营部IOKV施工用电工程验收资料IOKV业扩工程竣工资料清单1 .工程名称：将乐光胜建材经营部10KV施工用电工程2 .工程性质：业扩3 .工程竣工资料详细清单(1)工程所有设计资料1份(2)工程开竣工报告1份(3)工程验收单1份实用文档(4)工程竣工图1份(5)变压器实验报告1份(6)计量箱实验报告1份(7)接地电阻测试报告1份(8)变压器出厂说明书1份(9)其余有关竣工资料1份4 .工程竣工时间：2013年11月28日5 .工程施工单位：三明水利水电6 .资料移交双方签名：施工单位(签名)：签收单位(签名)：7 .施工资料移交时间：工程开工报告工程名称将乐光胜建材经营部IOK

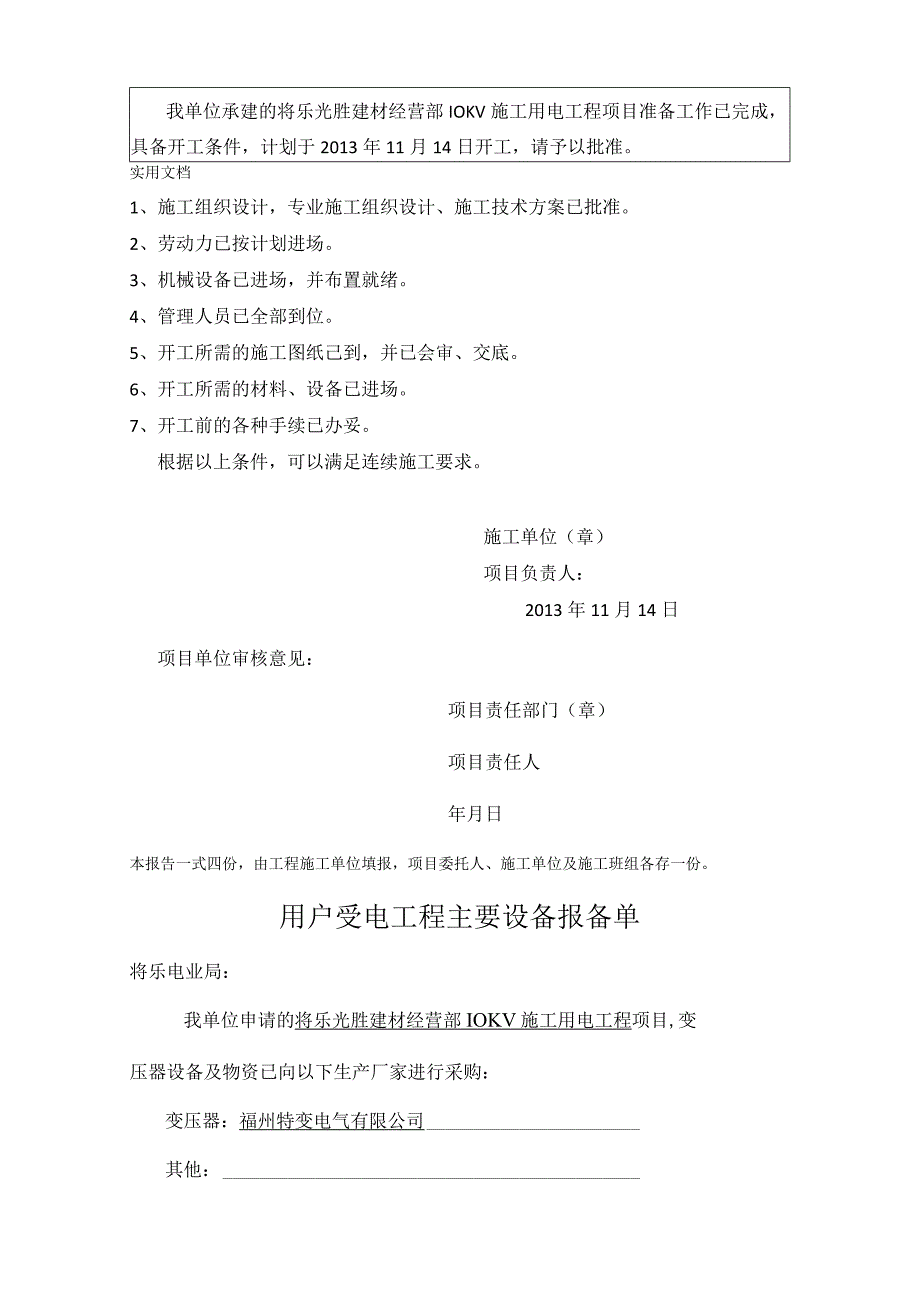

2、V施工用电工程设计单位三明亿源电力勘察设计有限公司将乐分公司施工单位三明市水利水电工程有限公司开工日期2013年11月14日计划竣工日期2013年11月28日工程内容及工程量：组立水泥杆190*12m:2基；安装Sll-250KVA：1台；安装高压计量箱：1台；我单位承建的将乐光胜建材经营部IOKV施工用电工程项目准备工作已完成，具备开工条件，计划于2013年11月14日开工，请予以批准。实用文档1、施工组织设计，专业施工组织设计、施工技术方案已批准。2、劳动力已按计划进场。3、机械设备已进场，并布置就绪。4、管理人员已全部到位。5、开工所需的施工图纸己到，并已会审、交底。6、开工所需的材料、
3、设备已进场。7、开工前的各种手续已办妥。根据以上条件，可以满足连续施工要求。施工单位（章）项目负责人：2013年11月14日项目单位审核意见：项目责任部门（章）项目责任人年月日本报告一式四份，由工程施工单位填报，项目委托人、施工单位及施工班组各存一份。用户受电工程主要设备报备单将乐电业局：我单位申请的将乐光胜建材经营部IOKV施工用电工程项目,变压器设备及物资已向以下生产厂家进行采购：变压器：福州特变电气有限公司其他：现将相关资质材料报贵局备案。（用电申请单位公章）将乐光胜建材有限公司用户受电工程施工单位报备单将乐电业局：我单位申请的将乐光胜建材经营部IOKV施工用电工程项目，已委托：三明市水
4、利水电工程有限公司（施工单位）施工，现将相关资质材料报贵局备案。附件：1、施工企业的法人营业执照；2、资质等级证书复印件;3、其他材料。（用电申请单位公章）将乐光胜建材有限公司用户受电工程设计单位报备单将乐电业局：我单位申请的将乐光胜建材经营部IOKV施工用电工程项目，已委托：三明亿源电力勘察设计有限公司将乐分公司（设计单位）设计，现将相关资质材料报贵局备案。附件：1、设计企业的法人营业执照；2、资质等级证书复印件;3、其他材料。（用电申请单位公章）将乐光胜建材有限公司工程竣工报告工程名称将乐光胜建材经营部IOKV施工用电工程设计单位三明亿源电力勘察设计有限公司将乐分公司施工单位三明市水利水电
5、工程有限公司开工日期2013年11月14日计划竣工日期2013年11月28日实际竣工日期2013年11月28日实际完成工程内容及工程量：组立水泥杆190*12m:2基；安装Sll-250KVA：1台；安装高压计量箱：1台；我单位承建的将乐光胜建材经营部IOKV施工用电工程项目准备工作已按施实用文档工承包合同的规定完成，并经自检该工程质量优良，特报请正式验收。施工单位（章）项目负责人：2013年11月14日项目单位审核意见：项目责任部门（章）项目责任人年月日本报告一式四份，由工程施工单位填报，项目委托人、施工单位及施工班组各存一份。将乐县供电有限公司工程竣工验收单工程名称将乐光胜建材IOKV施工
6、用电工程开工日期2013年11月14日竣工日期2013年11月28日验收日期2013年11月28日工程主要工作量：组立水泥杆190*12m:2基；安装SlI-250KVA：1台；安装高压计量箱：1台；建设单位（业主）负责人：生技部验收入：输配电部验收人：营销部验收人：项目部验收人：供电所验收人：备注接地电阻测试报告填报单位：三明市水利水电工程有限公司工程名称将乐光胜建材IoKV施工用电工程测试日期2013.11.27使用仪器接地摇表0.1-1OQ测试人员测试内容#79-1变压器测试数据6.3试验记事结论电力变压器安装技术记录型号S11-M-250/10制造厂福州特变电气有限公司安装位置将乐光胜
7、建材IoKV施工用电工程出厂编号250118出厂日期2013.11项目检查性质标准自检结果抽检结果合格优良轨道安全水平度3亳米W3亳米轨道内侧间距误差5-0毫米3-0毫米顶盖沿气体继电器出口方向升富坡度主要1-1.5%本地接地检查主要符合规定符合规定设备连接检查主要符合规定符合规定吸湿器油封油位检查主要符合规定符合规定油枕胶囊气密性检查主要无泄漏吸湿器呼吸道检查主要无阻塞符合规定净油器滤网安装位置检查主要单侧位置出口侧瓦斯继电器批示方向检查主要向油枕测套管外观及油套管外观检查符合规定符合规定温度计毛细管外观检查无压扁扭曲冷却器密封性检查主要无渗漏符合规定流速器继电器动作可靠性检主要正确可靠油泵
8、风扇选择方式检查正确压力密封试验主要无渗漏油标指示与油枕油面高度检查一致一致整体密封性检查主要不渗漏不渗漏备注施工单位三明市水利水电工程有限公司施工负责人接地位置安装检验质量验收记录表工程名称将乐光胜建材IOKV施工用电工程子分部工程名称接地位置验收部位、区、段施工单位三明市水利水电工程有限公司项目负责人工执行标准名称建筑电气工程施工质量验收规范(GB50303-2002)施工质量验收规范的规定施工单位检查评定记录主控项目1接地位置测试点的位置第24.1.1条2接地电阻值测试第24.1.2条3防雷装置的人工接地装置的接地干线埋没第24.1.3条4接地模块的埋设深度、间距和基坑尺寸第24.1.4
9、条5接地模块设计应垂直或水平就位第24.1.5条一般项目1接地装置埋设深度、间距和搭接长度第24.1.1条2接地装置的材质和最小允许规格第24.1.2条3接地模块与干线的连接和干线材质选用第24.1.3条结论新装高压业扩技术档案清单编号资料名称份数1电能质量评估与治理报告、电能质量治理方案2委托设计企业承接本工程的书面说明材料(或委托设计协议)3设计单位的资质证明材料4经审核合格、完备的设计材料一套【见闽电营销规（2013）129号】5设计变更说明6受电工程设计图纸会审单（或业扩工程设计图纸会审单）7委托施工企业承接本单位的书面说明材料（或委托施工协议）8施工单位的资质证明材料9隐蔽工程记录（
10、主要是施工图纸）10设备材料的供应商相关资质及其产品资料11异动资料12竣工报验资料【见闽电营销规（2013）132号】13受电工程缺陷整改通知单（或业扩工程缺陷整改通知单）14进网作业电工清单及证件复印件15保护整定计算申请单16保护整定值计算结果通知单17业扩工程带电作业联系单18业扩工程接电时间需求单19用户应提交的其他资料20212223242526工程竣工报告（一）工程名称将乐光胜建材IOKV施工用电工程起止杆号#79-1开工日期2013.11.14竣工日期2013.11.28施工依据工程性质业扩新增主要设备及附件名称规格单位数量名称规格单位数量电杆190*12m根2导上JKLGYJ
11、-10KV-50米15配电柜电缆名称规格出厂编号出厂日期制造厂家安装杆号变压器S11-M-250/102501182011.11福州特变#79-1隔离刀MGW9-15GW-630A登高电气#79-1跌落开关RW10-12F/100A登高电气#79-1电流互感器JLSZl-IO浙江上互#79-1真空开关避雷器HY5WS-17/50登高电气#79-1电气设备绝缘试验报告将乐光胜建材IOKV施工用电工程避雷器试验报告试验人员：审核：主管：试验单位：年月日将乐光胜建材IoKV施工用电工程避雷器试验报告日期：2013/11/28温度9湿度65%型号HY5WS-17/50直流ImA参考电压224.0KV持续运行电压13.6KV额定电压17KV出厂日期2013.6.15生产厂家浙江登高电气有限公司一、绝缘电阻（耐压前）：单位：M使用仪器：XD2905色缘电阻测试仪（杭州西湖电子研究所）测试电压250OV编号测量值（本体）A31.88X103B31.67XlO3C31.10XlO3二、直流ImA电压值单位：Kv使用仪器：EDHV-6K2mA直流高压发生器（珠海艾迪电力科技有限公司）编号测量值（本体）A26.3B26.5C26.3三、75%ImA电压下的泄漏电流:单位：HA使用仪器：EDHV-6K2mA直流高压发生器（珠海艾迪电力科技有限公司）编号测量值（本体）A4B2C5单位:
