1、某工业园区新城路改造工程施工组织设计苏州工业园区新城路改造（星华街长阳街）工程施工组织设计目录第一章编制根据及原则3一、编制根据3二、编制原则3三、编制范围3第二章工程概况与特点3一、工程概况3二、工程特点4三、工程重点、难点分析4第三章施工总体部署及组织管理体系5一、施工组织机构5二、施工总体部署9三、要紧机械设备及仪器（设备仪器进场见附页）10第四章要紧工程项目施工方案与技术措施13一、施工测量13二、拆除工程15三、道路工程15四、桥梁工程（箱涵）33五、雨、污水工程42第五章施工进度计划及保证措施52一、目标工期52二、施工步骤52三、进度保证措施52第六章质量目标及质量保证体系54一

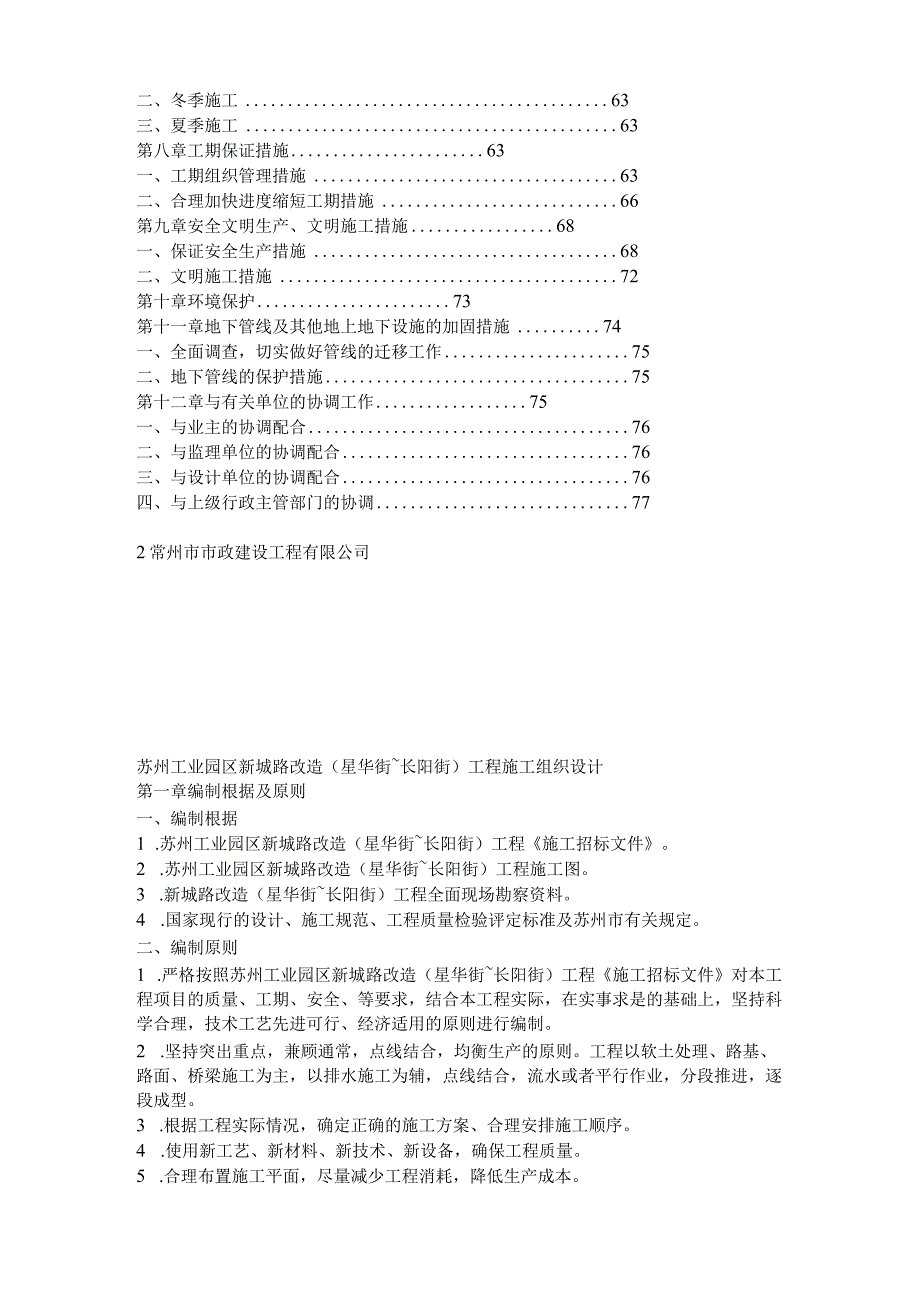

2、、质量目标54二、质量保证体系54三、质量体系要素职责分配59四、工程质量的保证措施591常州市市政建设工程有限公司苏州工业园区新城路改造（星华街长阳街）工程施工组织设计第七章季节性施工方案62一、雨季施工62二、冬季施工63三、夏季施工63第八章工期保证措施63一、工期组织管理措施63二、合理加快进度缩短工期措施66第九章安全文明生产、文明施工措施68一、保证安全生产措施68二、文明施工措施72第十章环境保护73第十一章地下管线及其他地上地下设施的加固措施74一、全面调查，切实做好管线的迁移工作75二、地下管线的保护措施75第十二章与有关单位的协调工作75一、与业主的协调配合76二、与监理单
3、位的协调配合76三、与设计单位的协调配合76四、与上级行政主管部门的协调772常州市市政建设工程有限公司苏州工业园区新城路改造（星华街长阳街）工程施工组织设计第一章编制根据及原则一、编制根据1 .苏州工业园区新城路改造（星华街长阳街）工程施工招标文件。2 .苏州工业园区新城路改造（星华街长阳街）工程施工图。3 .新城路改造（星华街长阳街）工程全面现场勘察资料。4 .国家现行的设计、施工规范、工程质量检验评定标准及苏州市有关规定。二、编制原则1 .严格按照苏州工业园区新城路改造（星华街长阳街）工程施工招标文件对本工程项目的质量、工期、安全、等要求，结合本工程实际，在实事求是的基础上，坚持科学合理

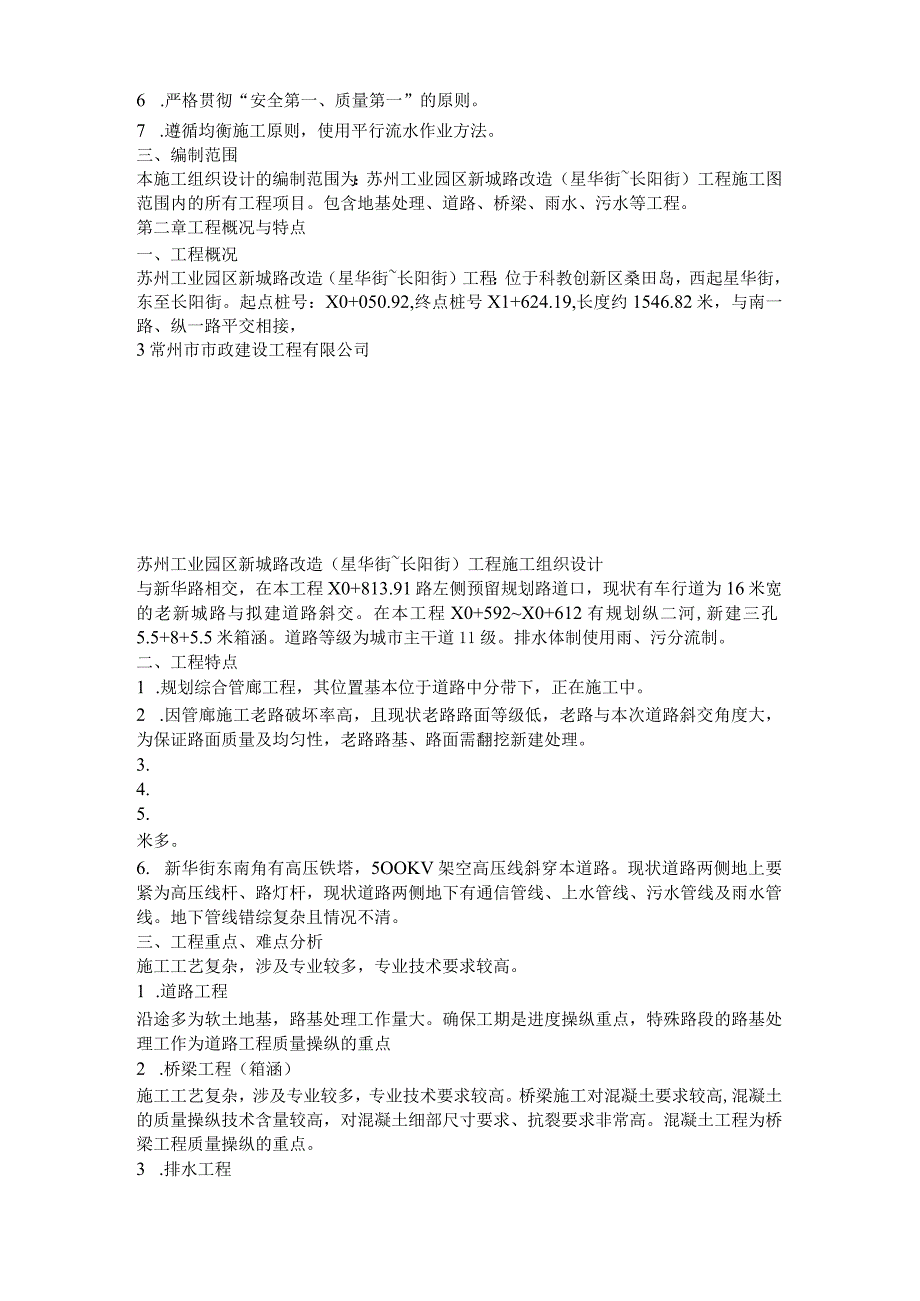

4、，技术工艺先进可行、经济适用的原则进行编制。2 .坚持突出重点，兼顾通常，点线结合，均衡生产的原则。工程以软土处理、路基、路面、桥梁施工为主，以排水施工为辅，点线结合，流水或者平行作业，分段推进，逐段成型。3 .根据工程实际情况，确定正确的施工方案、合理安排施工顺序。4 .使用新工艺、新材料、新技术、新设备，确保工程质量。5 .合理布置施工平面，尽量减少工程消耗，降低生产成本。6 .严格贯彻“安全第一、质量第一”的原则。7 .遵循均衡施工原则，使用平行流水作业方法。三、编制范围本施工组织设计的编制范围为：苏州工业园区新城路改造（星华街长阳街）工程施工图范围内的所有工程项目。包含地基处理、道路、
5、桥梁、雨水、污水等工程。第二章工程概况与特点一、工程概况苏州工业园区新城路改造（星华街长阳街）工程：位于科教创新区桑田岛，西起星华街，东至长阳街。起点桩号：X0+050.92,终点桩号X1+624.19,长度约1546.82米，与南一路、纵一路平交相接，3常州市市政建设工程有限公司苏州工业园区新城路改造（星华街长阳街）工程施工组织设计与新华路相交，在本工程X0+813.91路左侧预留规划路道口，现状有车行道为16米宽的老新城路与拟建道路斜交。在本工程X0+592X0+612有规划纵二河,新建三孔5.5+8+5.5米箱涵。道路等级为城市主干道11级。排水体制使用雨、污分流制。二、工程特点1 .规
6、划综合管廊工程，其位置基本位于道路中分带下，正在施工中。2 .因管廊施工老路破坏率高，且现状老路路面等级低，老路与本次道路斜交角度大，为保证路面质量及均匀性，老路路基、路面需翻挖新建处理。3.4.5.米多。6. 新华街东南角有高压铁塔，5OOKV架空高压线斜穿本道路。现状道路两侧地上要紧为高压线杆、路灯杆，现状道路两侧地下有通信管线、上水管线、污水管线及雨水管线。地下管线错综复杂且情况不清。三、工程重点、难点分析施工工艺复杂，涉及专业较多，专业技术要求较高。1 .道路工程沿途多为软土地基，路基处理工作量大。确保工期是进度操纵重点，特殊路段的路基处理工作为道路工程质量操纵的重点2 .桥梁工程（箱
7、涵）施工工艺复杂，涉及专业较多，专业技术要求较高。桥梁施工对混凝土要求较高,混凝土的质量操纵技术含量较高，对混凝土细部尺寸要求、抗裂要求非常高。混凝土工程为桥梁工程质量操纵的重点。3 .排水工程由于沿线地质工程性能差，管道埋设深，在沟槽开挖后易发生土4常州市市政建设工程有限公司路基土地质条件差：本工程范围地质条件基本为农田及河土方工程量大：全线原地面地势较低，需外进土方约10万搅拌桩加固路基工程量大：全线总计搅拌桩工程量为15万塘填没区。立方米。苏州工业园区新城路改造（星华街长阳街）工程施工组织设计方滑移、倒塌，基坑支护是安全的保障。基坑支护为排水工程安全工作的重点。第三章施工总体部署及组织管
8、理体系一、施工组织机构1 .项目经理部设置及构成组建“苏州工业园区新城路改造（星华街长阳街）工程项目经理部项目经理部由工程计划部、技术质量部、物资设备部、经营财务部、行政保卫部、综合办公室等职能部门构成。项目经理部机构设置项目经理部全权行使管理职权及履行合同，确保工程按期、优质、安全地完成。项目经理是项目总负责人,代表本单位对该项目实施全面管理,对本项目的质量、进度、安全等负全面责任。5常州市市政建设工程有限公司苏州工业园区新城路改造（星华街长阳街）工程施工组织设计2 .项目部组织机构网络图6常州市市政建设工程有限公司苏州工业园区新城路改造（星华街长阳街）工程施工组织设计3 .各施工队构成根据
9、工程量与各分项工程分布特点，项目经理部下设立专业管线作业队、结构作业队、土方作业队、路基路面作业队、桥梁作业队、软基处理作业队与附属工程作业队。4 .管理人员及劳动力安排项目经理部到岗人员情况一览表7常州市市政建设工程有限公司苏州工业园区新城路改造（星华街长阳街）工程施工组织设计劳动力配备一览表8常州市市政建设工程有限公司苏州工业园区新城路改造（星华街长阳街）工程施工组织设计二、施工总体部署以道路施工为工作关键路线，确保工程全面优质完成。按照工序顺序先后进场施工，且以不影响下道工序施工为原则。路基验收合格后，进行路面结构施工。首先解决场外灰土拌与厂的建设，其次解决废料堆场的位置。1.施工准备施
10、工准备工作的要紧内容有：临时工程修建，人员、设备、仪器的进场安装、调试，各类原材料的进场与配合比试验；恢复与复测中桩、测量放样等内容。.临时设施及施工总平面布置（总平面布置见附页）临时用地考虑材料加工、堆放，生产及管理人员的临时住房、材料仓库、制作加工工棚、试验室等。其中水泥堆放场将搭设防雨棚，拌与站、材料堆放场地硬化处理使用推土机推平，压路机压实后，铺筑水泥碎石稳固层进行处理。.临时便道根据现场勘察情况与本工程施工需要，在新华路东至工程终点平行于新建道路的北侧做一条施工便道，修筑临时便道宽约4.5米。.施工临时用电施工临时用电在平行于临时便道的外侧LO米处设置6米高间距为5.0米的临时电杆，
11、在临时机构驻地及桥东侧个设置两个独立配电柜，沿线每100米设置一个配电箱，设置在电杆上离地1.5米高。整个配电系统按照施工现场临时用电规程安全技术规范JGJ46-2005使用三级配电二级保护。考虑到搅拌桩机工程用电量大，再配120KW发电机组二台。4 4）.施工临时用水：施工用水使用河水，生活用水使用打深井。5 .物资准备先遣人员进入现场后，立即着手制定材料供应计划，确定工程所需的材料及地产材料的供货地点、数量与运输方式，保证工程按期开工。6 .技术准备组织技术人员全面阅读、熟悉、熟悉设计文件、图纸及有关资料，9常州市市政建设工程有限公司苏州工业园区新城路改造（星华街长阳街）工程施工组织设计使
12、施工人员明确设计者的设计意图，熟悉施工图的内容与结构物的细部构造。其要紧内容有：.核对道路中线、要紧操纵点、转角点、三角点、基线等是否准确无误；重要构造物的位置、尺寸大小、孔径等是否恰当，能否使用先进的技术或者使用新型材料。.路线或者构造物与农田、水利、电讯、管道、公路及其它建筑物的互相干扰情况与解决办法是否恰当，干扰可否避免。.现场核对发现设计不合理或者错误之处，提出修改意见报上级机关审批，然后根据批复的修改设计意见进行施工测量、补充图纸等工作。三、要紧机械设备及仪器（设备仪器进场见附页）本工程所需要紧施工机械设备，我单位将用平板车拉运至工地，以确保机械、仪器设备快速进场。要紧仪器配备遵循下
13、列原则：1 .投入本工程的要紧施工机械、仪器设备配置须遵循“少污染、低噪音、高效率”的原则。配套合理，最大限度提高机械利用率，设备数量满足施工，并略有富余。2 .选用功能齐全、机况良好的先进设备，满足业主及本工程质量、安全、工期、文明施工等施工要求。3 .拟投入本合同的要紧施工机械表10常州市市政建设工程有限公司苏州工业园区新城路改造（星华街长阳街）工程施工组织设计11常州市市政建设工程有限公司苏州工业园区新城路改造（星华街长阳街）工程施工组织设计4 .拟配备本合同工程要紧的材料试验、质检仪器设备表12常州市市政建设工程有限公司苏州工业园区新城路改造（星华街长阳街）工程施工组织设计第四章要紧工
14、程项目施工方案与技术措施一、施工测量1.施工测量根据1）、根据苏州工业园区测绘地理信息有限公司提供的平面操纵点与水准点为基准进行引测。根据设计平面图，有关技术规范与业主提供的有关测量资料进行测量。2）、以城镇道路工程施工与质量验收规范（CJJI2008）、城市桥梁工程施工与质量验收规范（CJJ22008）、工程测量规范中的有关规定作为精度标准。2.测量仪器选择3.操纵测量1）、导线点加密对苏州工业园区测绘地理信息有限公司提供的平面操纵点复测完毕，假如点位正确而且精度满足要求，则将这些点作为起算点以适当的密度加密导线点，以方便施工中的测量。仍然用TOPCONGTS-710或者更高精度的全站仪测量
15、，按四等导线测量的技术要求实施。新加密的导线点设在视野开阔同时不易被破坏的地方，而且要分布合13常州市市政建设工程有限公司苏州工业园区新城路改造（星华街长阳街）工程施工组织设计理，这样能够有效地操纵工程测量。加密导线点的坐标仍然要通过平差计算，经监理工程师复测并签认后，方可使用该平差值。2）、水准点加密以通过复测并精度可靠的水准基点为操纵点设加密水准点，布设成附合水准路线或者闭合水准路线的形式按四等水准测量的要求施测。点位桩埋设在通视良好、稳固并不易被破坏地方，将桩顶面做成球面，其数量应以能满足施工为准。测量完毕，如高程闭合差在同意范围内，可计算加密点的高程及其平差值，经监理工程师复测并签认后，方可使用该平差值。4 .施工测量基本要求复测原地面纵横断面与设计图进行比较，并核实土方量，沿线水准点设在固定、坚实不下沉、不被碰动的地物上，使用过程中做到定期复核并按规范要求完成闭合差。5
