1、电动吊篮施工方案一、编制依据:(一)、施工现场实际情况;(二)、建筑工程施工安全操作规程;(三)、中华人民共和国高处作业吊篮标准GB19155-2003o二、准备工作:(一)、吊篮进场可根据场地大小,分批进场。(二)、必须在建筑物顶预备380V电源,电源容量应大于100A。(三)、为了减少往楼顶搬运配件的强度,提高安装速度,有吊篮或者升降机设备的应予以配合。(四)、建筑物顶部具备基本平整条件(不需要预埋任何件)。已做防水保护层的,准备木板若干,以加强成品的保护。(五)、建筑物顶部有其它杂物的应清理干净,便于安装或移动。由于电动吊篮移动方便、灵活、使用效率高,没有其它特殊要求。(六)、我公司派吊
2、篮技术人员负责指导安装,承租方准备工人负责搬运、协助吊篮的安装、拆卸。(七)、搬运:水平搬运包括平台、绳坠铁、电器系统;垂直搬运包括屋面悬挂装置、钢丝绳、配重块;三、外墙施工用电动吊篮的型号及说明:我公司准备在该项目的外墙装修工程中,根据不同需要分别设置不同长度的电动吊篮,下面将吊篮的型号及相关资料作必要介绍:型号:ZLD80长度:1米、1.5米、2米、2.5米、3米、6米(1至6.0米可任意组合长度)长度5米以上为40块配重;配重每块重量为25公斤,总重为IoOO公斤。载重为:ZLD80为800公斤。ZLD80型吊篮组成部件:1、提升机(LTD8B)2台;2、安全锁(LS30)2把;3、电控

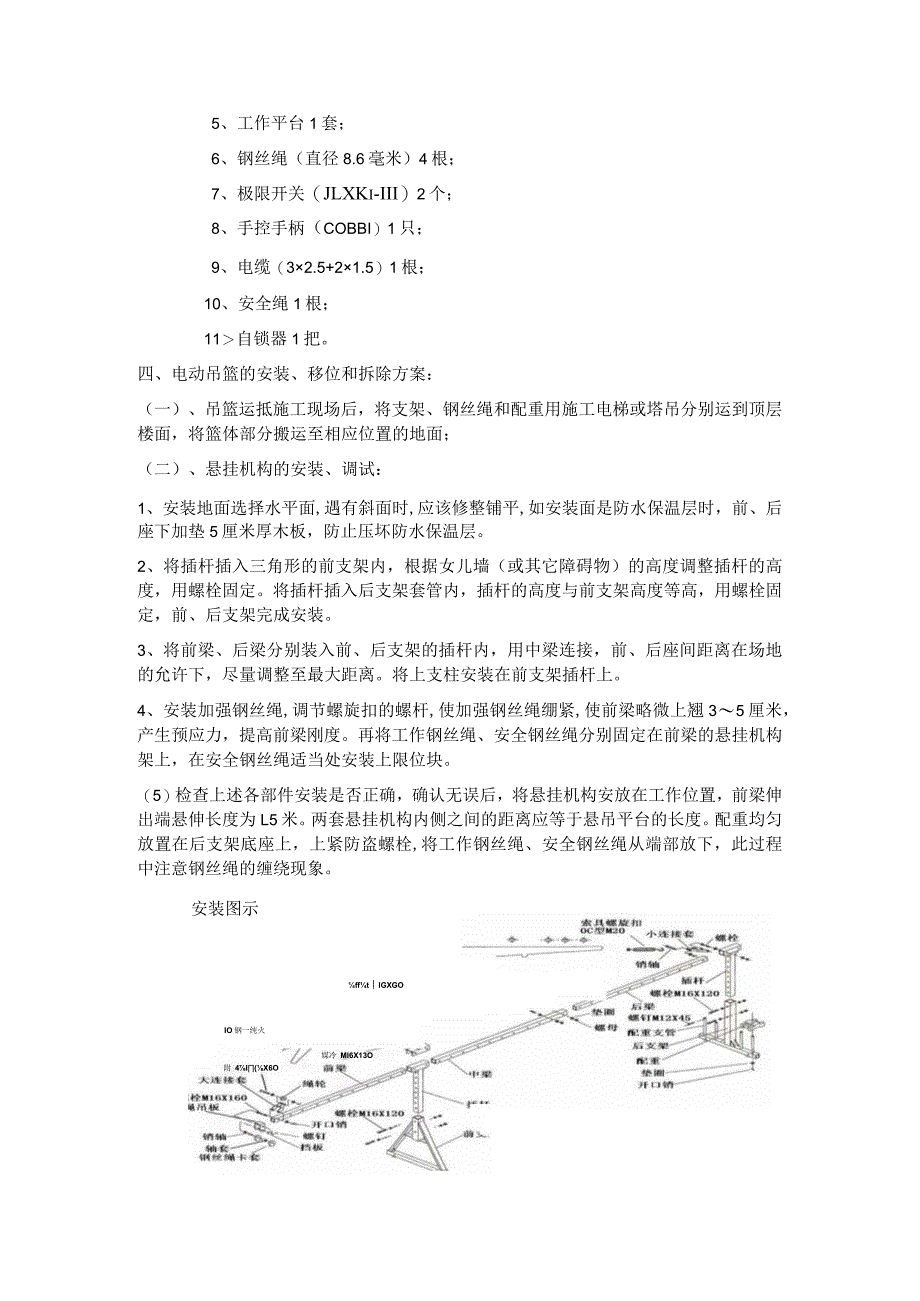

3、箱1套;4、屋顶吊架2付;5、工作平台1套;6、钢丝绳(直径8.6毫米)4根;7、极限开关(JLXKi-III)2个;8、手控手柄(COBBI)1只;9、电缆(32.5+21.5)1根;10、安全绳1根;11自锁器1把。四、电动吊篮的安装、移位和拆除方案:(一)、吊篮运抵施工现场后,将支架、钢丝绳和配重用施工电梯或塔吊分别运到顶层楼面,将篮体部分搬运至相应位置的地面;(二)、悬挂机构的安装、调试:1、安装地面选择水平面,遇有斜面时,应该修整铺平,如安装面是防水保温层时,前、后座下加垫5厘米厚木板,防止压坏防水保温层。2、将插杆插入三角形的前支架内,根据女儿墙(或其它障碍物)的高度调整插杆的高度
4、,用螺栓固定。将插杆插入后支架套管内,插杆的高度与前支架高度等高,用螺栓固定,前、后支架完成安装。3、将前梁、后梁分别装入前、后支架的插杆内,用中梁连接,前、后座间距离在场地的允许下,尽量调整至最大距离。将上支柱安装在前支架插杆上。4、安装加强钢丝绳,调节螺旋扣的螺杆,使加强钢丝绳绷紧,使前梁略微上翘35厘米,产生预应力,提高前梁刚度。再将工作钢丝绳、安全钢丝绳分别固定在前梁的悬挂机构架上,在安全钢丝绳适当处安装上限位块。(5)检查上述各部件安装是否正确,确认无误后,将悬挂机构安放在工作位置,前梁伸出端悬伸长度为L5米。两套悬挂机构内侧之间的距离应等于悬吊平台的长度。配重均匀放置在后支架底座上

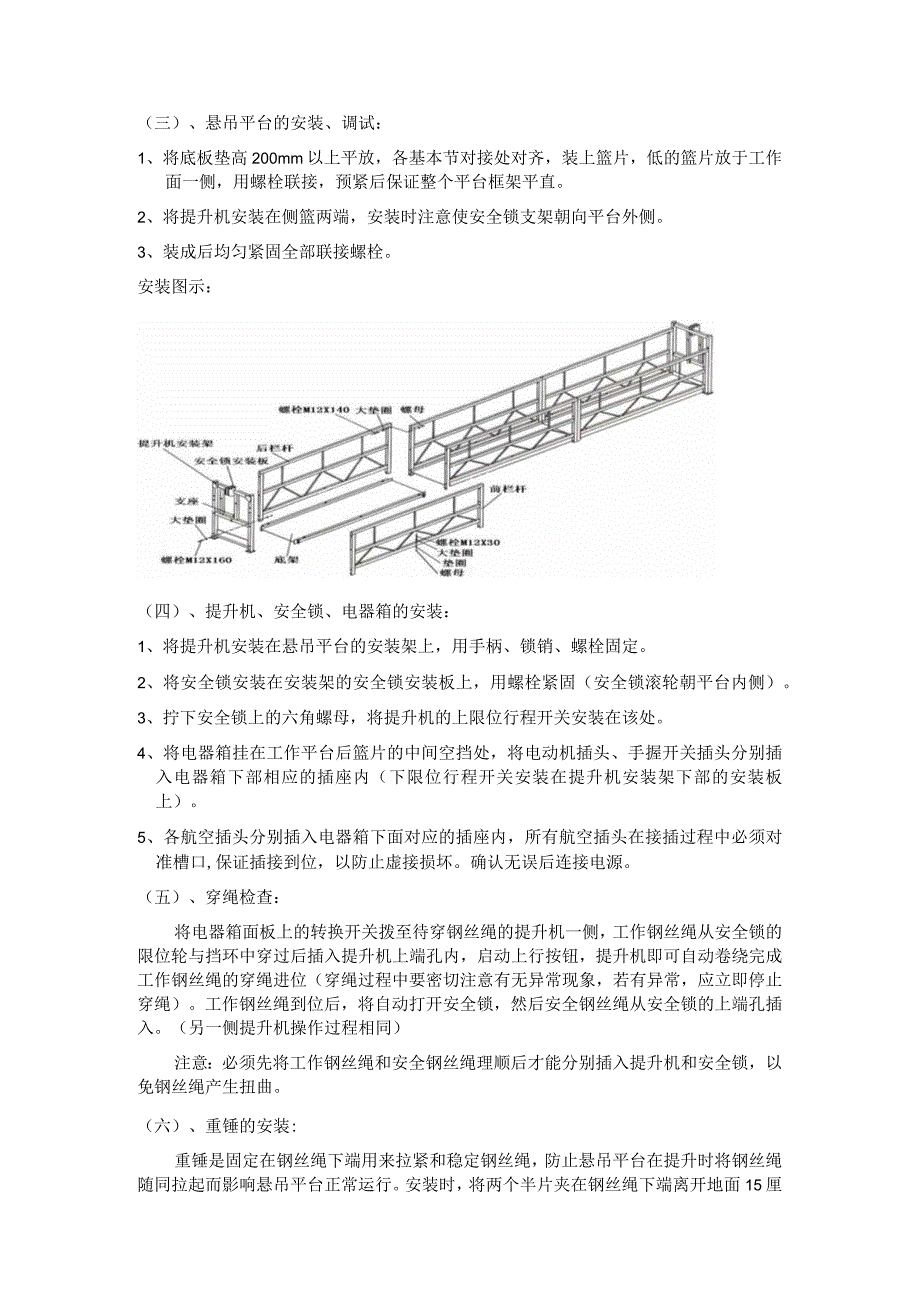

5、,上紧防盗螺栓,将工作钢丝绳、安全钢丝绳从端部放下,此过程中注意钢丝绳的缠绕现象。安装图示附 4I(X6OIO钢一纯火媒冷 MI6X13OfftIGXGO(三)、悬吊平台的安装、调试:1、将底板垫高200mm以上平放,各基本节对接处对齐,装上篮片,低的篮片放于工作面一侧,用螺栓联接,预紧后保证整个平台框架平直。2、将提升机安装在侧篮两端,安装时注意使安全锁支架朝向平台外侧。3、装成后均匀紧固全部联接螺栓。安装图示:(四)、提升机、安全锁、电器箱的安装:1、将提升机安装在悬吊平台的安装架上,用手柄、锁销、螺栓固定。2、将安全锁安装在安装架的安全锁安装板上,用螺栓紧固(安全锁滚轮朝平台内侧)。3、
6、拧下安全锁上的六角螺母,将提升机的上限位行程开关安装在该处。4、将电器箱挂在工作平台后篮片的中间空挡处,将电动机插头、手握开关插头分别插入电器箱下部相应的插座内(下限位行程开关安装在提升机安装架下部的安装板上)。5、各航空插头分别插入电器箱下面对应的插座内,所有航空插头在接插过程中必须对准槽口,保证插接到位,以防止虚接损坏。确认无误后连接电源。(五)、穿绳检查:将电器箱面板上的转换开关拨至待穿钢丝绳的提升机一侧,工作钢丝绳从安全锁的限位轮与挡环中穿过后插入提升机上端孔内,启动上行按钮,提升机即可自动卷绕完成工作钢丝绳的穿绳进位(穿绳过程中要密切注意有无异常现象,若有异常,应立即停止穿绳)。工作
7、钢丝绳到位后,将自动打开安全锁,然后安全钢丝绳从安全锁的上端孔插入。(另一侧提升机操作过程相同)注意:必须先将工作钢丝绳和安全钢丝绳理顺后才能分别插入提升机和安全锁,以免钢丝绳产生扭曲。(六)、重锤的安装:重锤是固定在钢丝绳下端用来拉紧和稳定钢丝绳,防止悬吊平台在提升时将钢丝绳随同拉起而影响悬吊平台正常运行。安装时,将两个半片夹在钢丝绳下端离开地面15厘米,然后用螺栓紧固于钢丝绳上,且钢丝绳垂直绷紧。(七)、安全绳和绳卡的安装:在吊篮安装完毕使用以前,必须从屋面垂下两根独立的安全绳,安全绳在楼顶的攀挂点必须牢固,切不可将安全绳攀挂在悬挂机构上面,顶部挂完后安全绳放置于吊篮的中间,自锁器直接安装
8、在安全绳上面,施工人员在施工中必须将安全带挂在安全绳上的自锁器上。(八)、通电、检查:1、通电前检查:(1)电源是380V三相接地电源,电源电缆接出处可靠固定。(2)、顶面悬挂机构安放平稳,固定可靠,连接螺栓无松动,平衡配重块安装可靠。(3)、钢丝绳连接处的绳扣装夹正确,螺母拧紧可靠。(4)、悬垂钢丝绳应分开,无绞结、缠绕和折弯。(5)、提升机、安全锁及悬吊平台安装正确、连接可靠,连接螺栓无松动或虚紧,连接处构件无变形或开裂现象。(6)、电缆接插件正确无松动,保险锁扣可靠锁紧。(7)、电缆施工立面上无明显突出物或其它障碍物。2、通电后检查及要求:(D、闭合电箱内开关,电气系统通电。(2)、将转
9、换开关置于左位置,分别点动电箱门及操纵开关的上升和下降按钮,左提升机电机正反运转。(3)、将转换开关置于右位置,分别点动电箱门及操纵开关的上升和下降按钮,右提升机电机正反运转。(4)、将转换开关置于中间位置,分别点动电箱门及操纵开关的上升和下降按钮,左、右提升机电机同时正反运转。(5)、将转换开关置于中间位置,启动左右提升机电机后,按下电箱门上紧停按钮(红色),电机停止转动。旋动紧停按钮使其复位后,可继续启动。(6)、将转换开关置于中间位置,启动左右提升机电机后,分别按下各行程开关触头,警铃报警,同时电机停止运转。放开触头后,可继续启动。(7)、然后上下运动吊篮35次,每次的升高高度约为3米。
10、最后再次检查各连接点的安装情况。(8)、吊篮载重实验,将吊篮提升离地1米,吊篮上负重400公斤以上,然后对吊篮施加向下重力,反复35次。(九)、注意事项:1、吊篮安装过程中,必须注意工作中的自检和互检,并重点检查与吊臂连接处每根钢丝绳有4个卡扣,要特别注意各连接点的螺栓和弹垫及平垫是否齐全和牢固。2、在施工完毕后必须断开电源总开关。(十)、验收、交接:安装完毕后,组织有关人员进行验收检查,双方确认,签署验收确认单,由相关人员签字方可投入使用。(十一)、移位:将钢丝绳从提升机和安全锁内抽出,并抽回屋面;再将支架、钢丝绳和配重用施工电梯或塔吊运到目的楼面,并相应移动吊篮篮体;(十二)拆除:1、拆除
11、前对吊篮进行全面检查,记录损坏情况。2、吊篮的拆除步骤:(D、将平台停放在平整的地面上,拆下绳坠铁;(2)、切断电源;(3)、将电缆从临时配电箱和吊篮上拆下,并卷成圆盘;(4)、将钢丝绳卸下拉到上方,并卷成圆盘扎紧;(5)、最后卸屋面悬挂装置,并做好保护工作。五、安全操作规程:吊篮是高处载人作业设备,要特别重视其安全操作和使用。使用时.,应严格执行国家和地方颁布的高处作业、劳动安全、安全施工、安全用电及其它有关的法规、标准。(一)、电动吊篮在使用过程中,严禁空中上下人员及物料,以防坠人、坠物,上下人员及物料必须在吊篮降至地面后进行。(二)、操作人员必须经过培训,持证上岗(操作证在贵司员工经我司
12、技术人员培训后颁发)。(三)、严禁酒后、过度疲劳、情绪异常者操作吊篮。(四)、严禁在吊篮内打闹和向下抛洒杂物。(五)、不准将吊篮作为载物和乘人的垂直运输工具,不允许在吊篮上另设吊具。(六)、操作人员必须带好安全帽,系牢安全带。安全带要通过安全钩固定在从屋面上垂下的安全绳上的不锈钢自锁器上。(七)、吊篮不宜在粉尘、腐蚀性物质或雷雨、五级(含五级)以上大风等环境中使用。(八)、吊篮在每天开始使用前,必须要认真检查。(九)、不准光脚、穿拖鞋(或其它易打滑的鞋)上岗。(十)、平台内施工人员最少两个,最多三个,严禁单人及三人以上操作。(十一)、吊篮平台内施焊时,应对钢丝绳、电缆进行适当的防护。(十二)、
13、在正常工作中,严禁触动滑降装置或用安全锁刹车。(十三)、操作人员在悬吊平台内使用其它电器设备时,低于500W的电器设备可以接在吊篮的备用电源端子上,但高于500W的电器设备严禁接在备用电源端子上,必须用独立电源供电。(十四)、在高压线周围作业时,吊篮应与高压线有足够的安全距离,并应按当地电器规程实施,采取防范监护措施后,方可使用。(十五)、吊篮未着地不允许进行位置移动。(十六)、吊篮的负载不得超过1176Nr520)严禁集中堆载、偏载、超载。(十七)、插、拔电源线的航空插头之前,必须先切断电源线的电源。(十八)、钢丝绳不得弯曲,不得沾有油污、杂物,不得有焊渣和烧蚀现象,严禁将工作钢丝绳、安全钢
14、丝绳作为电焊的低压通电回路。(十九)、不允许在悬吊平台内使用梯子、凳子、垫脚物等进行作业。(二十)、悬吊平台两侧倾斜超过15厘米时应及时调平,否则将严重影响安全锁的使用,甚至损坏内部零件。(二十一)、悬吊平台栏杆四周严禁用布或其它不透风的材料围住,以免增加风阻系数及安全隐患。(二十二)、配重块必须均匀码放,以保证负载平衡。(二十三)、一旦发生故障,必须立即停止使用并通知检修人员;待检修合格后才可以继续使用。(二十四)、吊篮下方地面为行人禁入区域,需要做好隔离措施并设有明显的警告标志。(二十五)、作业结束后,吊篮应与建筑物固定,并切断电源,锁好电气控制箱。(二十六)、吊篮的安装、升降、拆除、维修
15、必须由持证操作人员进行。(二十七)、支架安装处用厚度为50un的木板进行地板保护,并分散载荷。(二十八)、安全带不得挂在吊篮升降用的钢丝绳上。(二十九)、吊篮内铺设跳板时,脚手板材质应符合要求,满铺,棒牢,不得有探头板。(三十)、吊篮外侧要用密目式安全网封闭,多层作业要设置防护顶板隔离层,作业时吊篮要与建筑物连接牢固。(三十一)、架体升降时,非操作人员不得在吊篮内停留。(三十二)、作业前要向操作人员进行安全交底,每次升降后要经施工、技术、安全等人员检查验收合格,方可使用。(三十三)、按JGJ59-2011建筑施工安全检查标准规定,非工作一侧的篮片设置2道防护栏杆,高度分别为0.6m,1.2m;必须设置踢脚板,踢脚板高度180mm。采用定型生产的吊篮不能满足此要求时,应按要求增设防护设施。六、季节性施工措施:(一)、在雨季,应将吊篮的左右提升机用防水油布包裹住,并在电缆的接口处用防水胶布密封住以便尽可能的防止雨水进入电机内。(二)、电缆的所有接头都用防水胶布缠绕,电控箱的各个承插接口在雨季施工中也必须用防水胶布黏结。(三)、吊篮内的操作人员必须穿防滑和绝缘电工鞋。(四)、雷雨天及大风天绝对禁止
