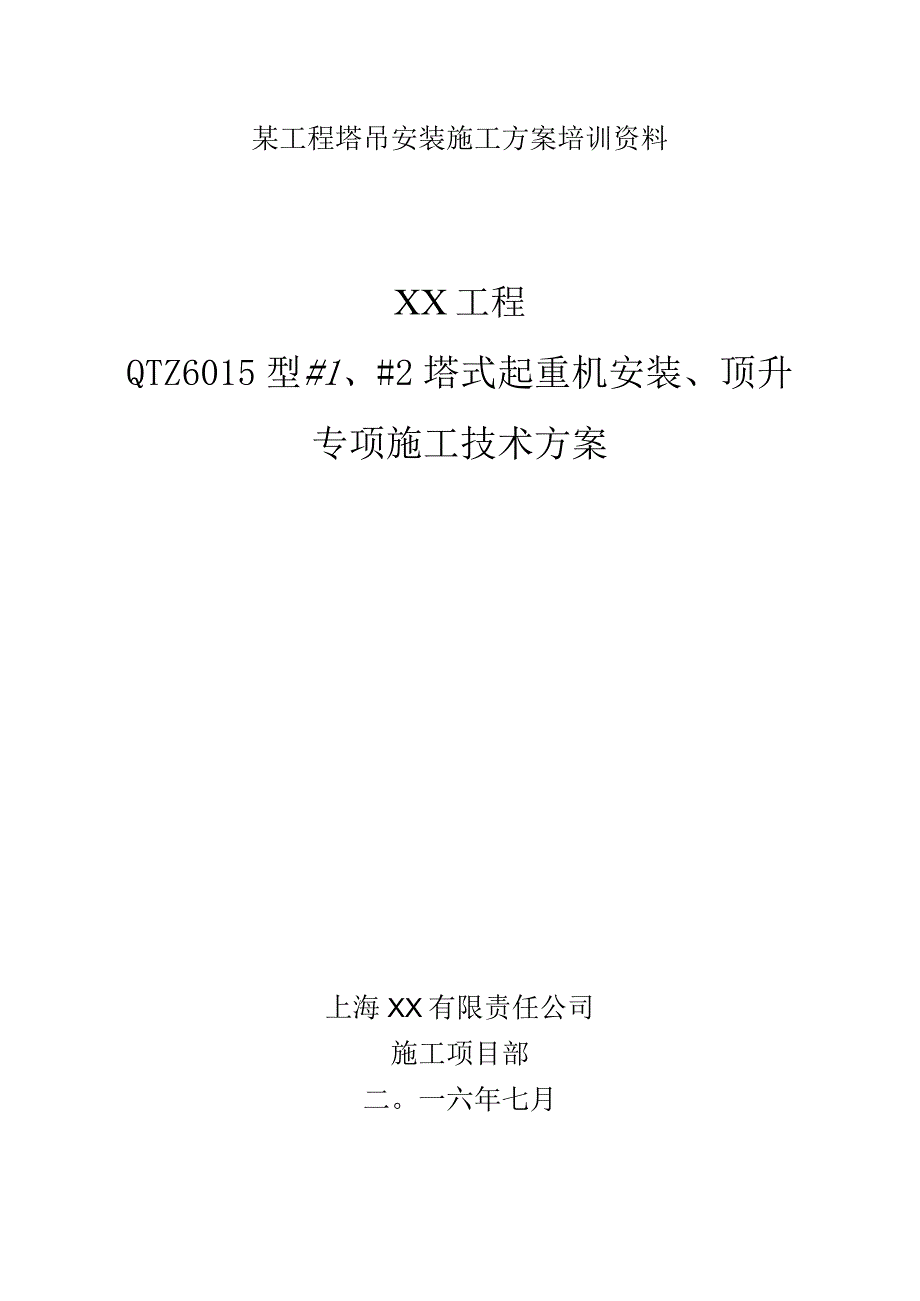

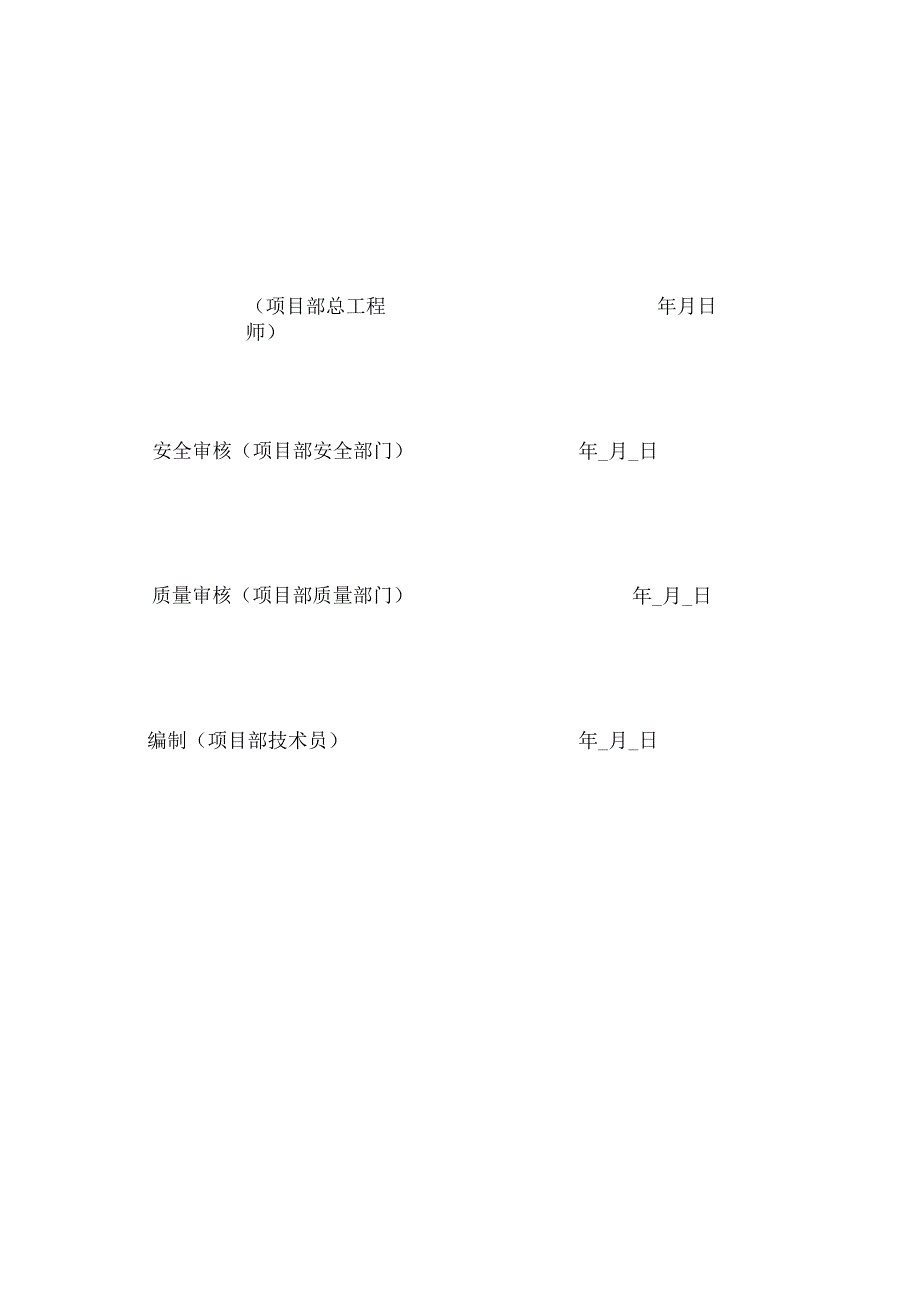

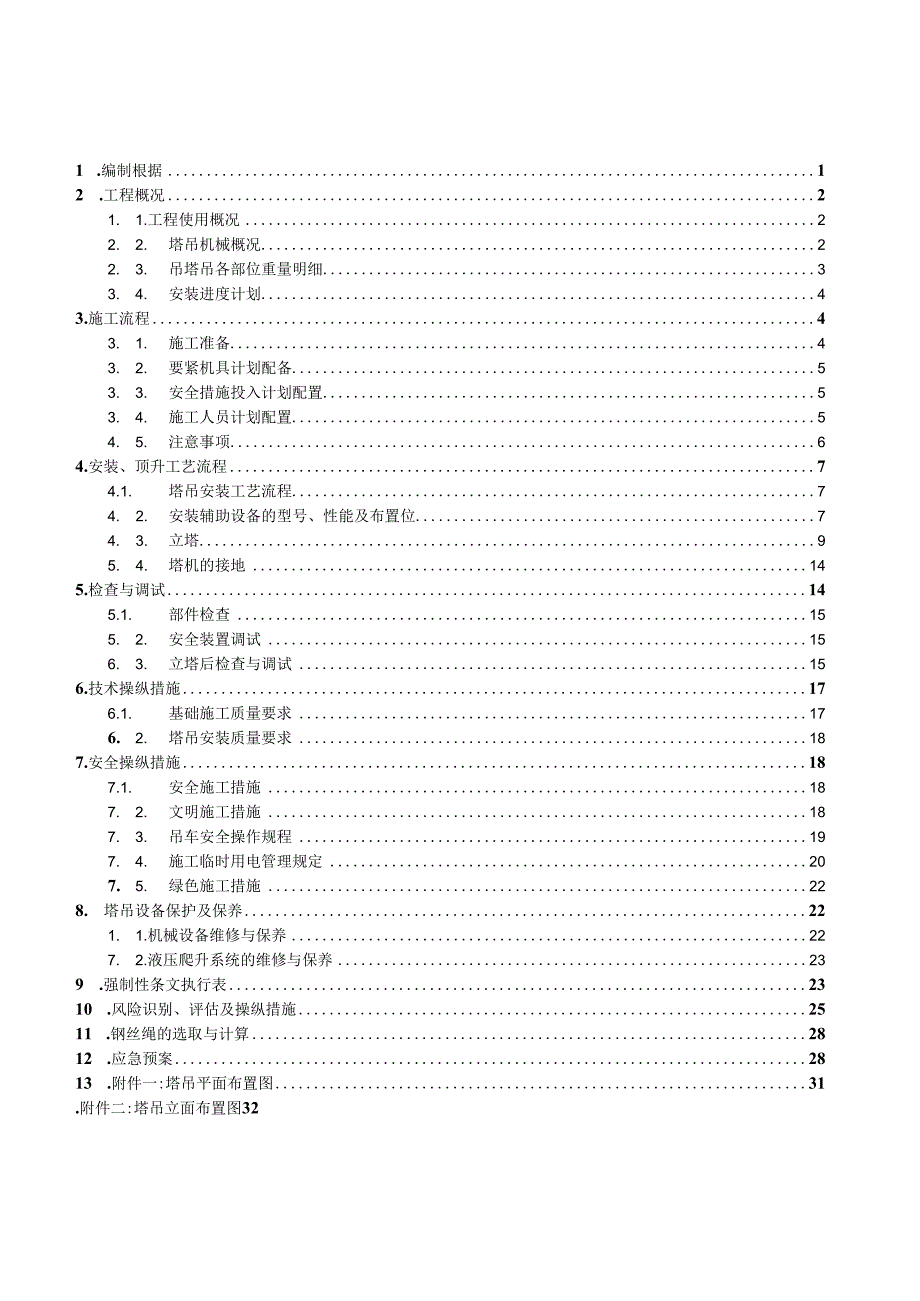

1、某工程塔吊安装施工方案培训资料XX工程QTZ6015型#1、#2塔式起重机安装、顶升专项施工技术方案上海XX有限责任公司施工项目部二。一六年七月（项目部总工程师）年月日安全审核（项目部安全部门）年_月_日质量审核（项目部质量部门）年_月_日编制（项目部技术员）年_月_日1 .编制根据12 .工程概况21. 1.工程使用概况22. 2.塔吊机械概况22. 3.吊塔吊各部位重量明细33. 4.安装进度计划43.施工流程43. 1.施工准备43. 2.要紧机具计划配备53. 3.安全措施投入计划配置53. 4.施工人员计划配置54. 5.注意事项64.安装、顶升工艺流程74.1. 塔吊安装工艺流程7
2、4. 2.安装辅助设备的型号、性能及布置位74. 3.立塔95. 4.塔机的接地145.检查与调试145.1. 部件检查155. 2.安全装置调试156. 3.立塔后检查与调试156.技术操纵措施176.1. 基础施工质量要求176. 2.塔吊安装质量要求187.安全操纵措施187.1. 安全施工措施187. 2.文明施工措施187. 3.吊车安全操作规程197. 4.施工临时用电管理规定207. 5.绿色施工措施228. 塔吊设备保护及保养221. 1.机械设备维修与保养227. 2.液压爬升系统的维修与保养239 .强制性条文执行表2310 .风险识别、评估及操纵措施2511 .钢丝绳的选
3、取与计算2812 .应急预案2813 .附件一:塔吊平面布置图31.附件二:塔吊立面布置图321.编制根据序号标准名称标准号1中华人民共与国安全生产法；/2中华人民共与国建筑法；/3起重机械安全规程GB6067-20104塔式起重机GB/T5031-20085塔式起重机安全规程GB5144-20066塔式起重机稳固性要求GB/T20304-20067起重机用钢丝绳检验与报废使用规范GB/T5972-20098特种设备安全监察条例国务院549号令9建筑起重机械安全监督管理规定建设部166号令10建筑施工高处作业安全技术规范JGJ80-199111施工现场临时用电安全技术规范JGJ46-20051
4、2塔式起重机混凝土基础工程技术规程JGJ/T187-200913建筑起重机械安全评估技术规程JGJ/T189-200914建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-201015建筑机械使用安全技术规程JGJ33-201216关于进一步加强塔式起重机管理预防重大事故的通知建字（2000）237号文17危险性较大分部分项工程管理办法建质（2009）87号文18建设工程安全生产管理条例国务院393号令19国家电网公司基建工程安全管理规定国网（基建/2）173-201520国家电网公司电网工程施工安全风险识别、评估及操纵办法（试行）国网（基建/3）176-201521国家电网公司输变
5、电工程安全文明施工标准化管理办法国网（基建/3）187-201522工程建设标准强制性条文2013版电力工程部分23电力建设安全工作规程DL50093-201324国家电网公司电力安全工作规程（电网建设部分）2016版25输变电工程建设标准强制性条文实施管理规程/26QTZ6015塔吊使用说明书/2.工程概况1. 1.工程使用概况本工程位于XX的西南侧，紧邻换流站建设。为满足上述建筑物物料的垂直运输任务,在厂房东侧两端分别安装两台QTZ6015型塔式起重机。塔吊布置具体坐标分别为：A=145.508=46.50,1号塔吊安装的高度为32.5111,起重臂长50m。A=122.10B=46.50
6、,2号塔吊安装的高度27.5m,起重臂长50m。平面布置图及立面图详见附图一、附图二。2. 2.塔吊机械概况总体起重力矩KNm1000最大起重量t6最大臂长m60最大臂长端部起重量t1.5起升高度m44平衡重t15压重t80整机机械自重44.5供电电源380V-50Hz工作温度-20+40起升机构速度m/min滑轮倍率4起重量t8额定起升速度0-24低速就位速度2.5电动机型号ZP250M1-6功率：37KW转速：n=975rmin减速机圆柱齿轮电磁变档减速机i=14.727.277制动器YWZ-300/45钢丝绳35X7-12-1770幅构变机变幅速度050电动机型号YEJ112M-4Vt功
7、率4KW转速1440rmin减速器涡轮蜗杆减速器WHC12-31.5-1F钢丝绳187+FC-815703泵站型号CBK1008-BF油缸型号HSGK01180/100E130112501838油缸行程mm1250顶升速度m/min0.5最大顶升力47电动机型号:Y112M-4功率：4KW转速1440rm额定工作压力Mpa18回转机构回转速度r/min0-0.063电动机型号:YZRWl32Mz-6功率：2X3.7KW转速：908rmin减速器行星齿轮减速机速比i=180制动器直流电动器DZBII-8行走机构行走速度m/min18.5电动机速933rmin功率：2X5.5KW型号：YZRW16
8、0减速机圆柱蜗杆减速机2. 3.吊塔吊各部位重量明细序号部件名称数量自重(N)1基础节149002标准节14109703顶升套架1280004下支座1190005回转支承152506上支座186107回转塔身1150008塔帽1200009司机室1450010吊臂17110011平衡臂12213012吊臂长拉杆1662013吊臂短拉杆1323014平衡臂拉杆1246015力矩限制器1120016平衡重530000/个17配电箱1300018起升机构12200019回转机构1500020变幅机构1400021顶升装置1600022电气系统1500023起重量限制器150002.4.安装进度计划进
9、度日期工作内容第1天工机具准备、基础节安装、测垂直度、吊装二节标准节第2天爬升架拼装、吊装，安装回转支座总成、回转塔身总成、安装驾驶室，电气接线第3天平衡臂拼装、吊装，起重臂组装第4天起重臂总成吊装、安装变幅拉杆，配平平衡重、穿绕钢丝绳、吊钩第5天顶升第6天负荷试验根据现场的施工环境、机械的配合、作业场地、设备到场及塔机安装的实际情况，初步确定施工工期为6天，如遇恶劣天气、工况不稳等不利施工因素影响，工期顺延。3.施工流程3.1. 施工准备序号施工前准备项目备注1C35混凝土强度应达到设计强度的80%o（出具验收合格报告）2基础节周围混凝土充填率达95%以上。3预埋基础节对角线长度及平面高度差
10、不大于2mo4保证预埋底架节四角水平高度差不大于2mm05连接耳板不得有可见变形。6预埋基础节垂直度偏差W1/1000。3. 2.要紧机具计划配备序号名称规格型号单位数量备注1汽车吊70T辆12载重汽车9.6M2.5M辆43专用工具扳手套4随机配置4对讲机手持无线对讲机台25水准仪DS-32A16大锤16磅把27撬棍25100根28卡环、绳卡20个69吊索JBI10274根610全站仪NTS-312B111水准仪DS3台112万用表TD-9205台113棕绳025米5014手动葫芦HSZ型3吨36米把2以上施工机械、机工具在投入安装、顶升作业前，应进行检查验收，起重设备、工器具检测合格确认完好
11、后方可进行安装施工。同时对钢丝绳、手动葫芦易损、易坏品准备备件，以防机具损坏后无法进行塔机的安装、顶升作业。3. 3.安全措施投入计划配置序号名称规格型号单位数量备注1安全带通用I型攀登活动带式安全带条10合格2安全帽TA-5型顶每人1顶合格个人安全防护用品务必具备“三证一标志”，检验合格后投入使用。3.4. 施工人员计划配置序号岗位人数岗位职责1总负责1人负责施工人员、工机具等资源的调配，对吊机的安装工作全面负责。2技术员1人负责专项安装方案的编制及安装过程的技术指导。序号岗位人数岗位职责3安全员2人负责吊机安装过程的安全监督及旁站。4起重机械司机1人负责起重机机械的操作。5起重信号司索工1
