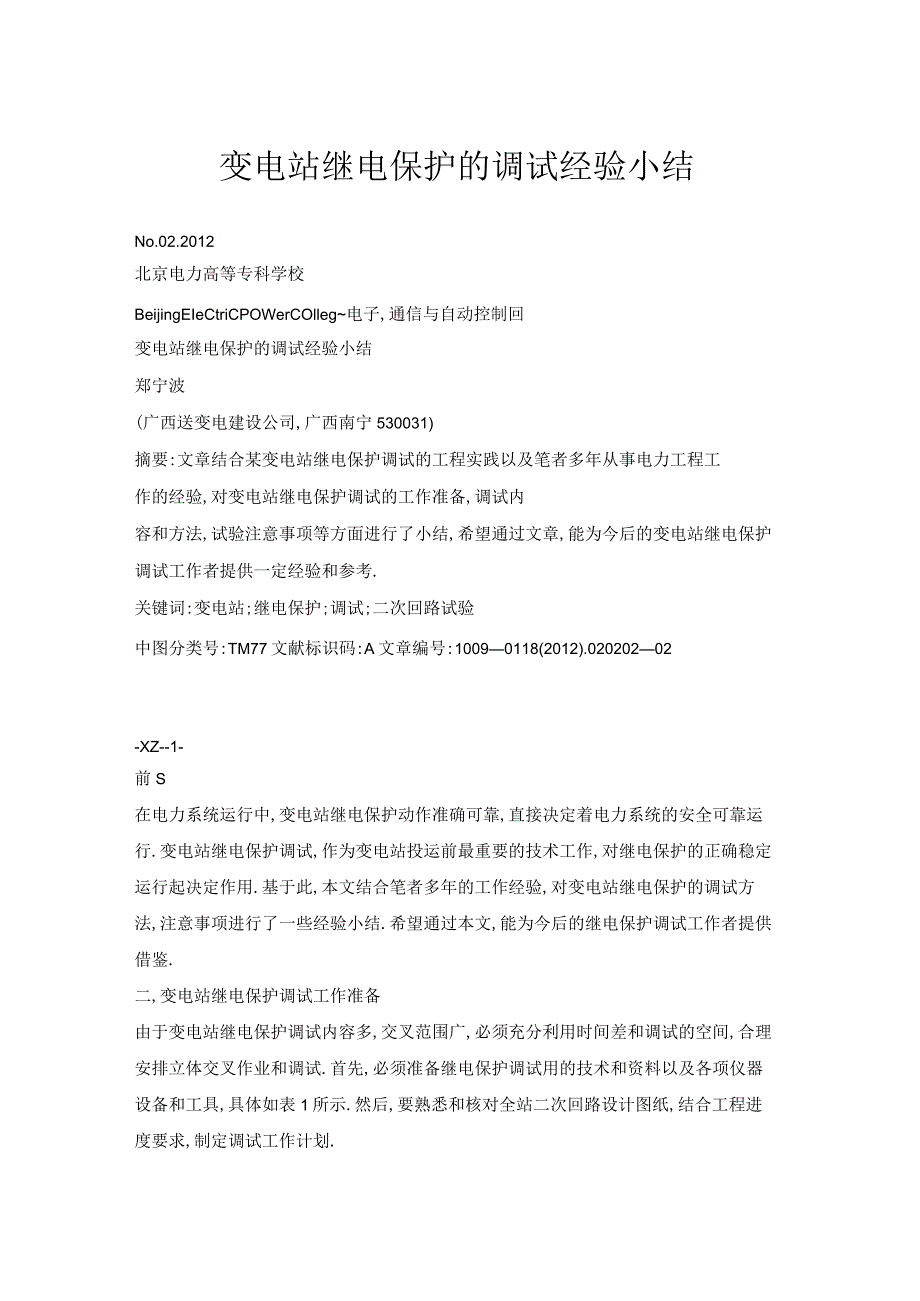

1、变电站继电保护的调试经验小结No.02.2012北京电力高等专科学校BeijingEIeCtriCPOWerCOlleg电子,通信与自动控制回变电站继电保护的调试经验小结郑宁波(广西送变电建设公司,广西南宁530031)摘要:文章结合某变电站继电保护调试的工程实践以及笔者多年从事电力工程工作的经验,对变电站继电保护调试的工作准备,调试内容和方法,试验注意事项等方面进行了小结,希望通过文章,能为今后的变电站继电保护调试工作者提供一定经验和参考.关键词:变电站;继电保护;调试;二次回路试验中图分类号:TM77文献标识码:A文章编号:10090118(2012).02020202-XZ-1-前S在电
2、力系统运行中,变电站继电保护动作准确可靠,直接决定着电力系统的安全可靠运行.变电站继电保护调试,作为变电站投运前最重要的技术工作,对继电保护的正确稳定运行起决定作用.基于此,本文结合笔者多年的工作经验,对变电站继电保护的调试方法,注意事项进行了一些经验小结.希望通过本文,能为今后的继电保护调试工作者提供借鉴.二,变电站继电保护调试工作准备由于变电站继电保护调试内容多,交叉范围广,必须充分利用时间差和调试的空间,合理安排立体交叉作业和调试.首先,必须准备继电保护调试用的技术和资料以及各项仪器设备和工具,具体如表1所示.然后,要熟悉和核对全站二次回路设计图纸,结合工程进度要求,制定调试工作计划.表

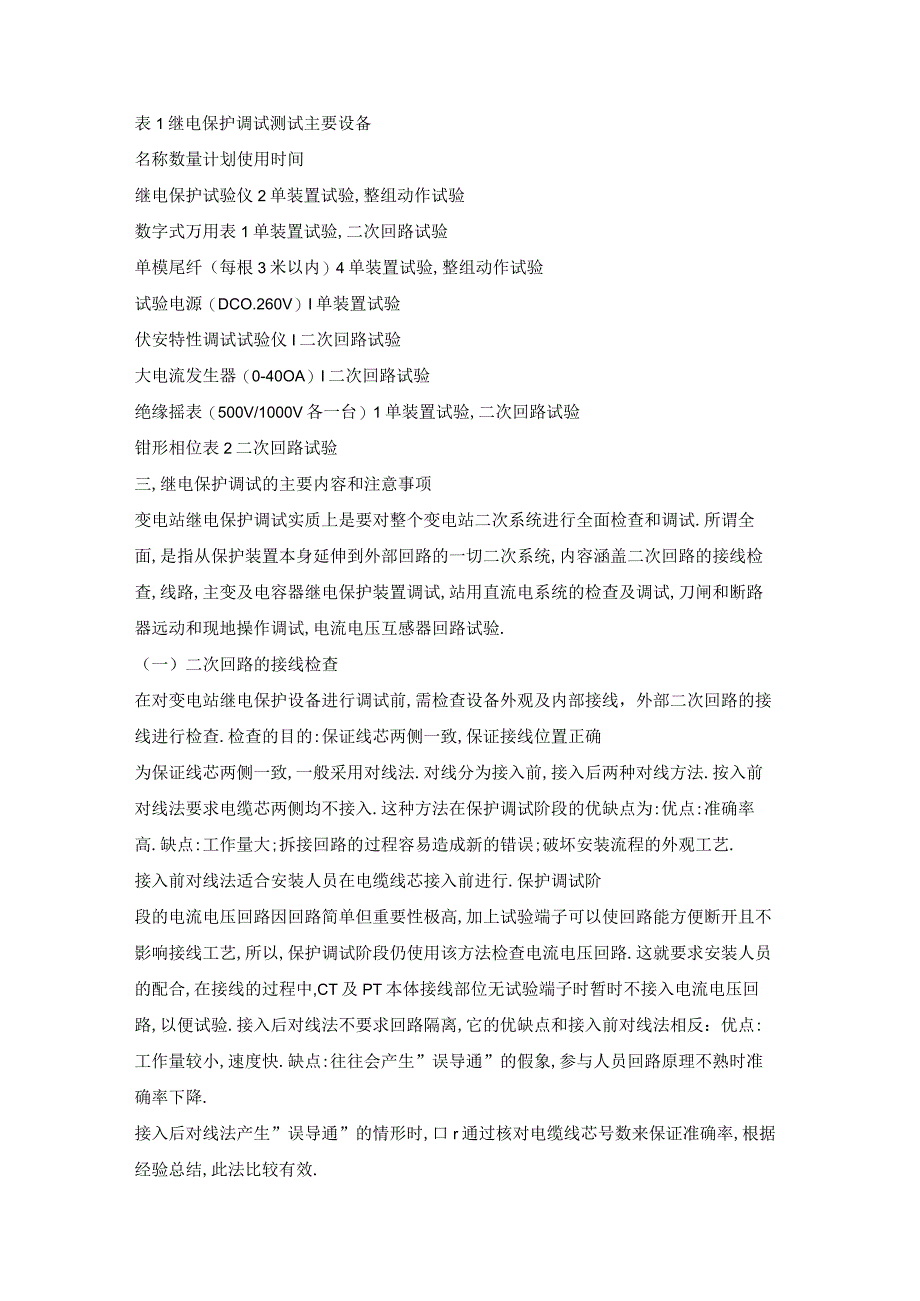

3、1继电保护调试测试主要设备名称数量计划使用时间继电保护试验仪2单装置试验,整组动作试验数字式万用表1单装置试验,二次回路试验单模尾纤（每根3米以内）4单装置试验,整组动作试验试验电源（DCO.260V）I单装置试验伏安特性调试试验仪I二次回路试验大电流发生器（0-40OA）I二次回路试验绝缘摇表（500V/1000V各一台）1单装置试验,二次回路试验钳形相位表2二次回路试验三,继电保护调试的主要内容和注意事项变电站继电保护调试实质上是要对整个变电站二次系统进行全面检查和调试.所谓全面,是指从保护装置本身延伸到外部回路的一切二次系统,内容涵盖二次回路的接线检查,线路,主变及电容器继电保护装置调试
4、,站用直流电系统的检查及调试,刀闸和断路器远动和现地操作调试,电流电压互感器回路试验.（一）二次回路的接线检查在对变电站继电保护设备进行调试前,需检查设备外观及内部接线，外部二次回路的接线进行检查.检查的目的:保证线芯两侧一致,保证接线位置正确为保证线芯两侧一致,一般采用对线法.对线分为接入前,接入后两种对线方法.按入前对线法要求电缆芯两侧均不接入.这种方法在保护调试阶段的优缺点为:优点:准确率高.缺点:工作量大;拆接回路的过程容易造成新的错误;破坏安装流程的外观工艺.接入前对线法适合安装人员在电缆线芯接入前进行.保护调试阶段的电流电压回路因回路简单但重要性极高,加上试验端子可以使回路能方便断

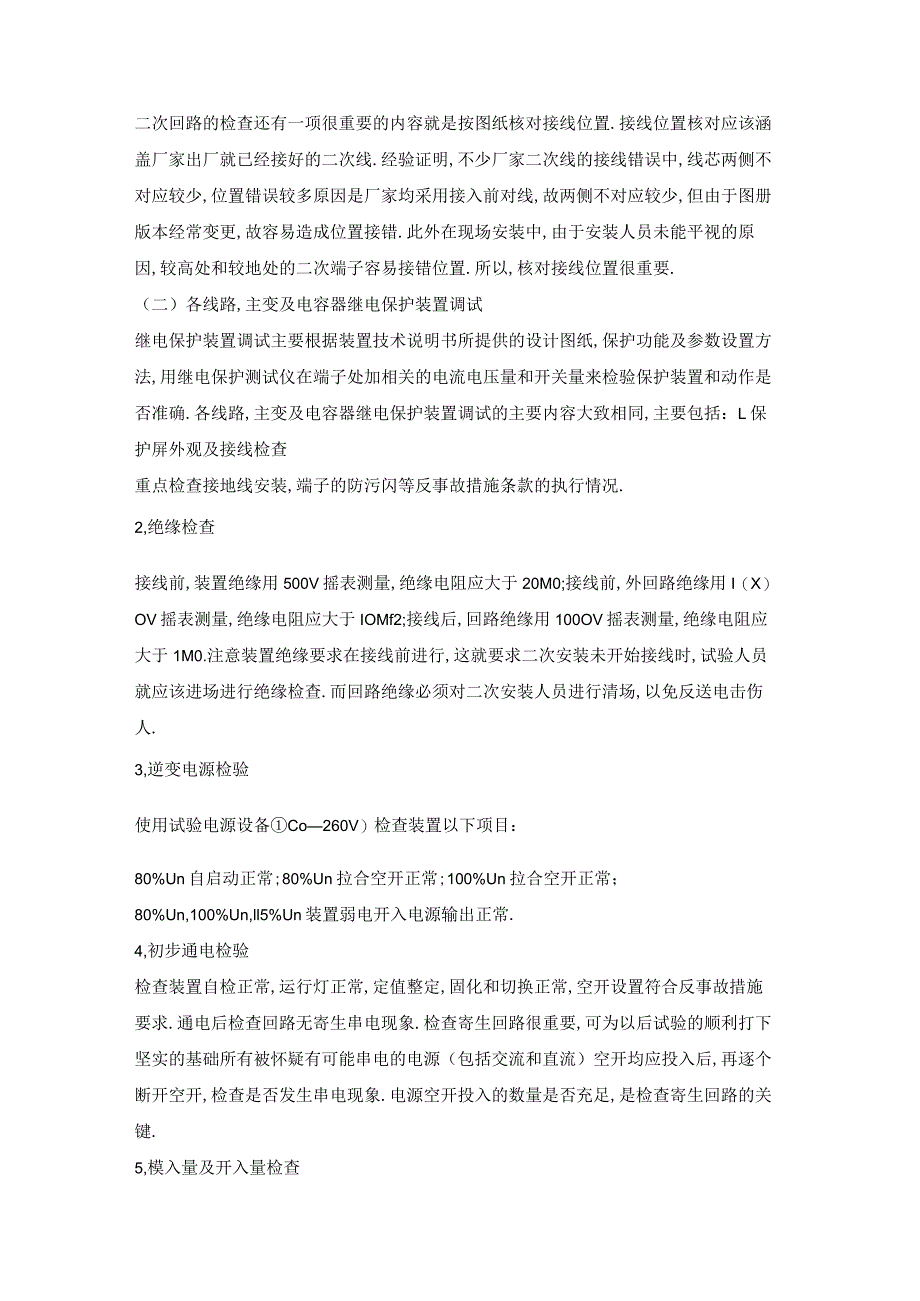

5、开且不影响接线工艺,所以,保护调试阶段仍使用该方法检查电流电压回路.这就要求安装人员的配合,在接线的过程中,CT及PT本体接线部位无试验端子时暂时不接入电流电压回路,以便试验.接入后对线法不要求回路隔离,它的优缺点和接入前对线法相反：优点:工作量较小,速度快.缺点:往往会产生”误导通”的假象,参与人员回路原理不熟时准确率下降.接入后对线法产生”误导通”的情形时,口r通过核对电缆线芯号数来保证准确率,根据经验总结,此法比较有效.二次回路的检查还有一项很重要的内容就是按图纸核对接线位置.接线位置核对应该涵盖厂家出厂就已经接好的二次线.经验证明,不少厂家二次线的接线错误中,线芯两侧不对应较少,位置错
6、误较多原因是厂家均采用接入前对线,故两侧不对应较少,但由于图册版本经常变更,故容易造成位置接错.此外在现场安装中,由于安装人员未能平视的原因,较高处和较地处的二次端子容易接错位置.所以,核对接线位置很重要.（二）各线路,主变及电容器继电保护装置调试继电保护装置调试主要根据装置技术说明书所提供的设计图纸,保护功能及参数设置方法,用继电保护测试仪在端子处加相关的电流电压量和开关量来检验保护装置和动作是否准确.各线路,主变及电容器继电保护装置调试的主要内容大致相同,主要包括：L保护屏外观及接线检查重点检查接地线安装,端子的防污闪等反事故措施条款的执行情况.2,绝缘检查接线前,装置绝缘用500V摇表测
7、量,绝缘电阻应大于20M0;接线前,外回路绝缘用I（X）OV摇表测量,绝缘电阻应大于IOMf2;接线后,回路绝缘用100OV摇表测量,绝缘电阻应大于1M0.注意装置绝缘要求在接线前进行,这就要求二次安装未开始接线时,试验人员就应该进场进行绝缘检查.而回路绝缘必须对二次安装人员进行清场,以免反送电击伤人.3,逆变电源检验使用试验电源设备Co260V）检查装置以下项目：80%Un自启动正常;80%Un拉合空开正常;100%Un拉合空开正常；80%Un,100%Un,ll5%Un装置弱电开入电源输出正常.4,初步通电检验检查装置自检正常,运行灯正常,定值整定,固化和切换正常,空开设置符合反事故措施要
8、求.通电后检查回路无寄生串电现象.检查寄生回路很重要,可为以后试验的顺利打下坚实的基础所有被怀疑有可能串电的电源（包括交流和直流）空开均应投入后,再逐个断开空开,检查是否发生串电现象.电源空开投入的数量是否充足,是检查寄生回路的关键.5,模入量及开入量检查模入量检查包括零漂和采样检查;开入量检查包括内部开入和外部开入.No.09,.2O12北京电力高等专科学校BeijingElectricpowerCollege电子,通信与自动控制囤零漂检查我们往往疏忽两个方面:外界影响,观察时问.外界电磁场通过回路对装置产生的影响会导致零漂数值偏大.还有的试验人员检查零漂时,往往还带着仪器,殊不知仪器在切断
9、模拟量的状态也会有少量的输出,所以检查零漂时隔离外回路很重要.此外,很多试验人员在两秒内就把零漂值记录完毕,这也是不正确的,必须持续观察一段时间才能准确的记录零漂交流采样的幅值误差为5%,角度误差为3度.线路电压Ux的采样往往容易被忽略.现实情况中,对较老的变电站进行定检或改造时,Ux的采样显得尤为重要.老变电站的Ux与Ua往往相差180度.改造工程会出现保护不能自适应,导致同期合闸失败的情况.开入检查时,外部开入通过短接端子可以轻松模拟,而内部开入必须进行实际模拟（入按按钮,且把手,投压板等等）,才能全面检查呵路.6,保护装置逻辑校验按各项保护功能的逻辑方框图检验其功能,现实工程中重点检查跳
10、闸,重合闸等动作逻辑,以及TA断线,Tv断线等告警逻辑.用保护仪器给保护施加电流电压时注意不应使模拟量反送至外回路以危及他人安伞.检验功能时泞意,检验定值准确件时,应按定值正反偏差5%进行，即进行0.95倍和1,05倍试验.而检验功能的方向和动作的“闭锁”逻辑时,应按0.7倍试验（距离）或1.2倍试验（过流）进行模拟故障.模拟故障应逐相（或逐相见）进行,带通道的,可用单模尾纤进行自环来模拟信号的自发自收.7,开关传动试验用保护试验仪对开关进行分相跳闸及重合申J试验,三跳试验,重合于与故障试验.进行保护装置传动开关前,必须先进行6项检查,分别为:寄生回路检查,控制电源空开选型检查,就地分合及储能
11、试验,跳合闸电流整定,远方就地防跳的搭配,相关信号核对.这些准备工作很重要,不但保证了传动的顺利进行,还提高了口丁靠性.我们存传动双跳闸线圈的开关时,往往发现断开组摔制电源后，另一组跳闸线圈无法动作,这就是之前没有排查寄生回路造成的,而这个现象又比较隐蔽,不进行上述试验往往不能发现问题:传动时,注意观察后台信号是很重要的,熟练的试验人员知道每一个信号在传动过程中是否会发出以及发出的时间顺序是否正确,这往往能发现一些更隐蔽的问题;跳合闸电流的整定不好,传动中可能会出现拒动或烧坏保持继电器;就地防跳不匹配可能回造成跳合闸监视继电器失效;还有一种“三相电气联动”断路器,三相并联回路及电源开选型比较难
12、设计合理,跳合闸电流也较难整定,为保证每一相不拒动,三跳的传动过程中会偶尔出现控制电源空开过载跳开的情形,现在设计均使用机械联动开关由于母联和主变间隔,但在定检和改造中仍需重视这个问题.（三）站用直流电系统的检查及调试站削直流电系统调试包括蓄电池检查与充放电试验,各回路绝缘监测试验,充电模块,监控机和绝缘监测仪装置检查及试验等.放电试验的重要目的是为了验证蓄电池的容量,当所有电池串联在起恒流放电时,每一节电池的放电电流均相同,每一节电池按10小时率进行放电时至少应满足连续放电8.5小时以上,电池电压不低于规定最低电压（通常为1.8V）,此时可证明容量达到标称的85%以上.此时应该继续放电,以确
13、定蓄电池的容量但必须时刻注意保证每一节电池电压高于规定最低电压,因为电池最后一个小时电压可能会急速下降,稍有疏忽就会损坏电池.中途若有几节电池不合格,去除不合格电池后，应注意重新连线不能造成短路,同时放电电流可能会变小,排除这些因素后,在尽量缩短中断时间且征得业主同意,可以考虑继续放电,否则应更换合格电池重做试验.充电模块的稳压精度,稳流精度,纹波系数也需进行试验,试验时一定要注意断开充电机和蓄电池的连接,仪器容量足够时,可全部投入充电模块进行试验.（四）刀闸和断路器远动和现地操作调试刀闸和断路器远动和现地操作调试内容包括:1,用相序表和万用表分别检查各开关三相交流电源相序和电源电压2现地操作
14、各隔离刀闸和地以及断路器分合闸,检查它们的动作是否正确;3,根据闭锁条件检查各断路器及刀闸的闭锁是否正确;4,检查核对后台机全站隔离开关和断路器的动作状态和位置是否与现场致.这里着重讲闭锁条件.断路器的闭锁比较简单,就是SF6闭锁,储能机构闭锁及就地合闸闭锁（冷备用或检修态才允许就地合闸）JJ闸的闭锁相对复杂,但把握好原理和方法,依然可以做到仅用两名试验人员半天时间即可将一个220kV所有刀闸闭锁试验完毕.刀闸的原理较复杂处就在与刀闸和地刀的关系.只要记住断路器和主变本体是非明显断开点,而刀闸是明显断开点就可以了.不管哪个间隔的刀闸和地刀关系,我们通过寻找两侧明显断开点这个方法,就能很快的找至
15、4和该设备有闭锁关系的设备.此外,刀闸地刀一般不跨间隔设置闭锁.记住这些就可以不看闭锁图纸了.要想做得快,除了熟悉原理,方法也是很重要的.大多数人是以每一设备为单位,寻找闭锁它的设备去做试验.这种被谁闭锁”的思维即图纸原理法的思维,会导致试验分合次数大幅增加.如果按照“可闭锁谁”的思维,即每分合一个设备,便去寻找它可以闭锁的对象,这样试验分合的次数,将大大减少.四,电流电压互感器回路试验次通流试验:为了确保二次回路开路,相别正确和变比正确,一次通流试验很重要.用大电流发生器（通常CT变比小于4000/1,故选0-400A即日了）给CT通一次电流,通过一次电流和二次电流大小判断电流互感器变比是否
16、正确,一次升流试验前,通过使用钳形电流表（或相位表）在每个电流回路测试二次电流确定相位的正确性;注意,测试二次电流时应所有相线（包括中性线）均测试,因为当中心线虚接时（接触电阻较大,甚至没接通）,试验相电流会通过非试验相回流,而中性线无流或电流较小.二次升压试验:为了确保电压互感器回路不短路,相位正确,可以通过升二次电压试验来判断.试验中往往配合电压并列和切换试验进行电压回路的全面检查.升二次电压试验是把端子箱以后的二次电压回路全部连接好以后（注意拆除互感器本体的接线,以免反送电）,在一个电压回路集中点加上额定范围内的电压,然后万用表检查每处电压的正确性.检查电压时容易忽略两点:（一）注意核对中性线,如果中性线与相线电压飘动,可能是中性线虚接了:（）注意核对开口三角及线路电压.五,结束语继电
