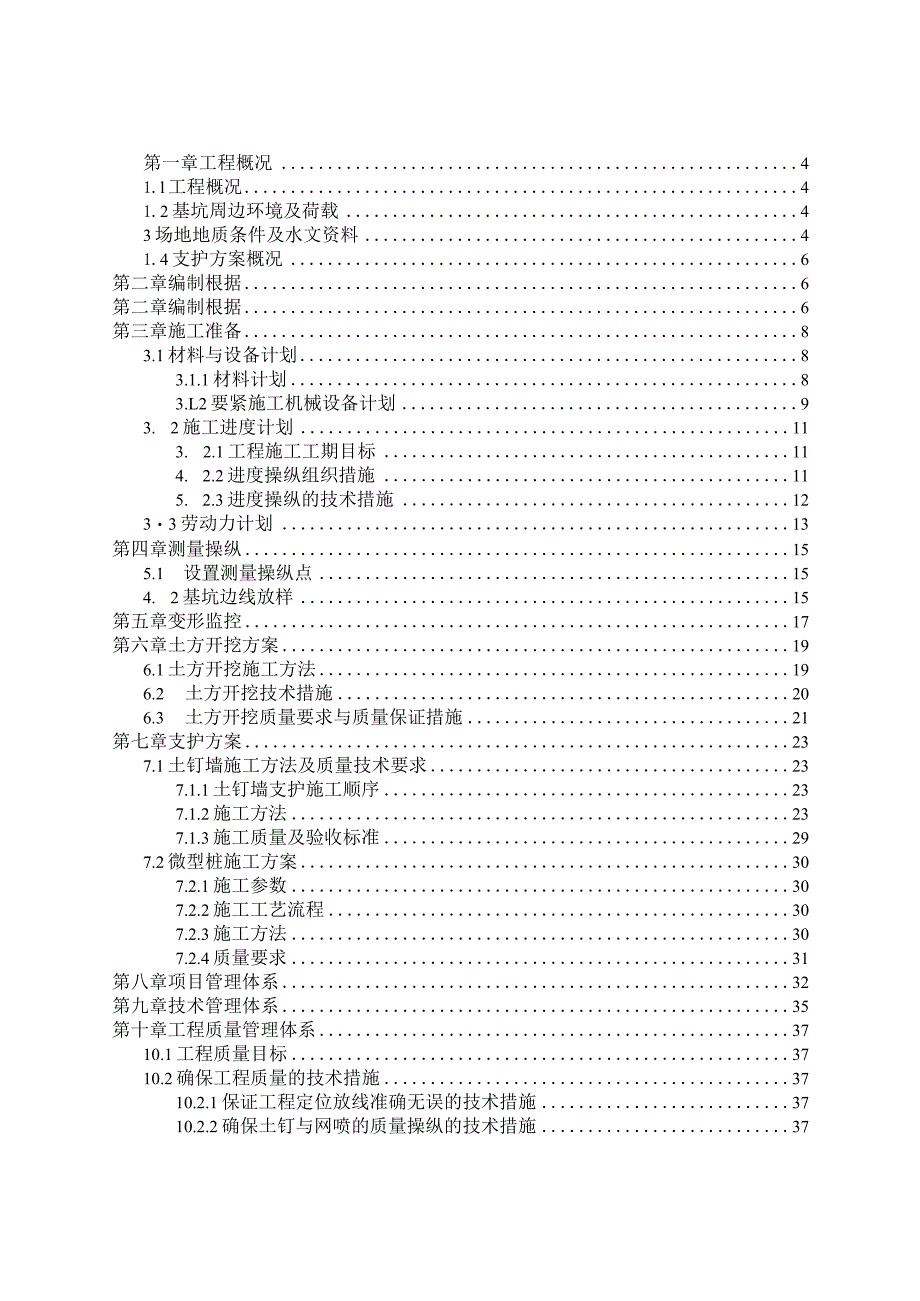

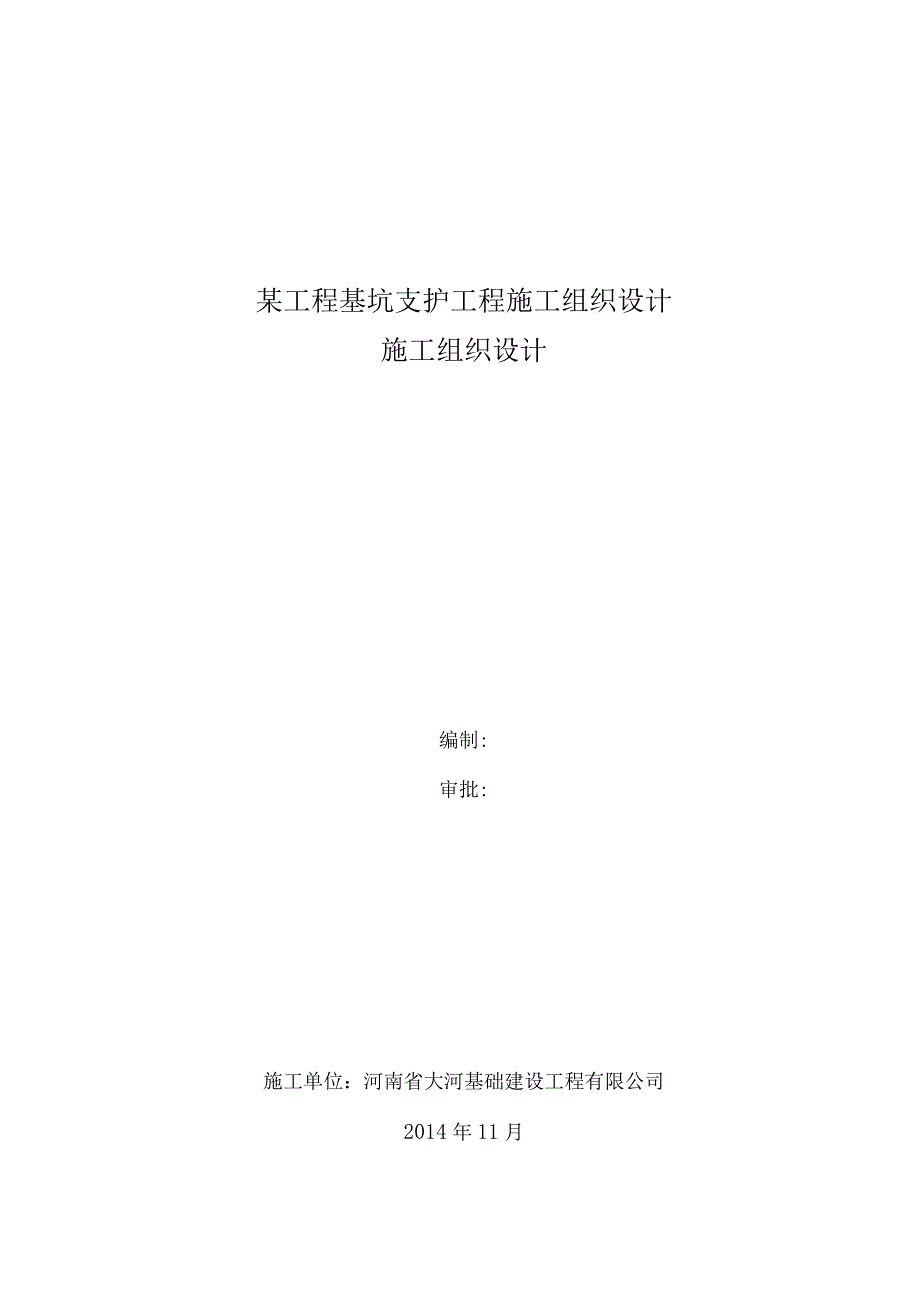

1、某工程基坑支护工程施工组织设计施工组织设计编制:审批:施工单位：河南省大河基础建设工程有限公司2014年11月第一章工程概况41.l工程概况41.2基坑周边环境及荷载43场地地质条件及水文资料41.4支护方案概况6第二章编制根据6第二章编制根据6第三章施工准备83.1材料与设备计划83.1.1材料计划83.L2要紧施工机械设备计划93. 2施工进度计划113. 2.1工程施工工期目标114. 2.2进度操纵组织措施115. 2.3进度操纵的技术措施1233劳动力计划13第四章测量操纵155.1 设置测量操纵点154. 2基坑边线放样15第五章变形监控17第六章土方开挖方案196.1土方开挖施工

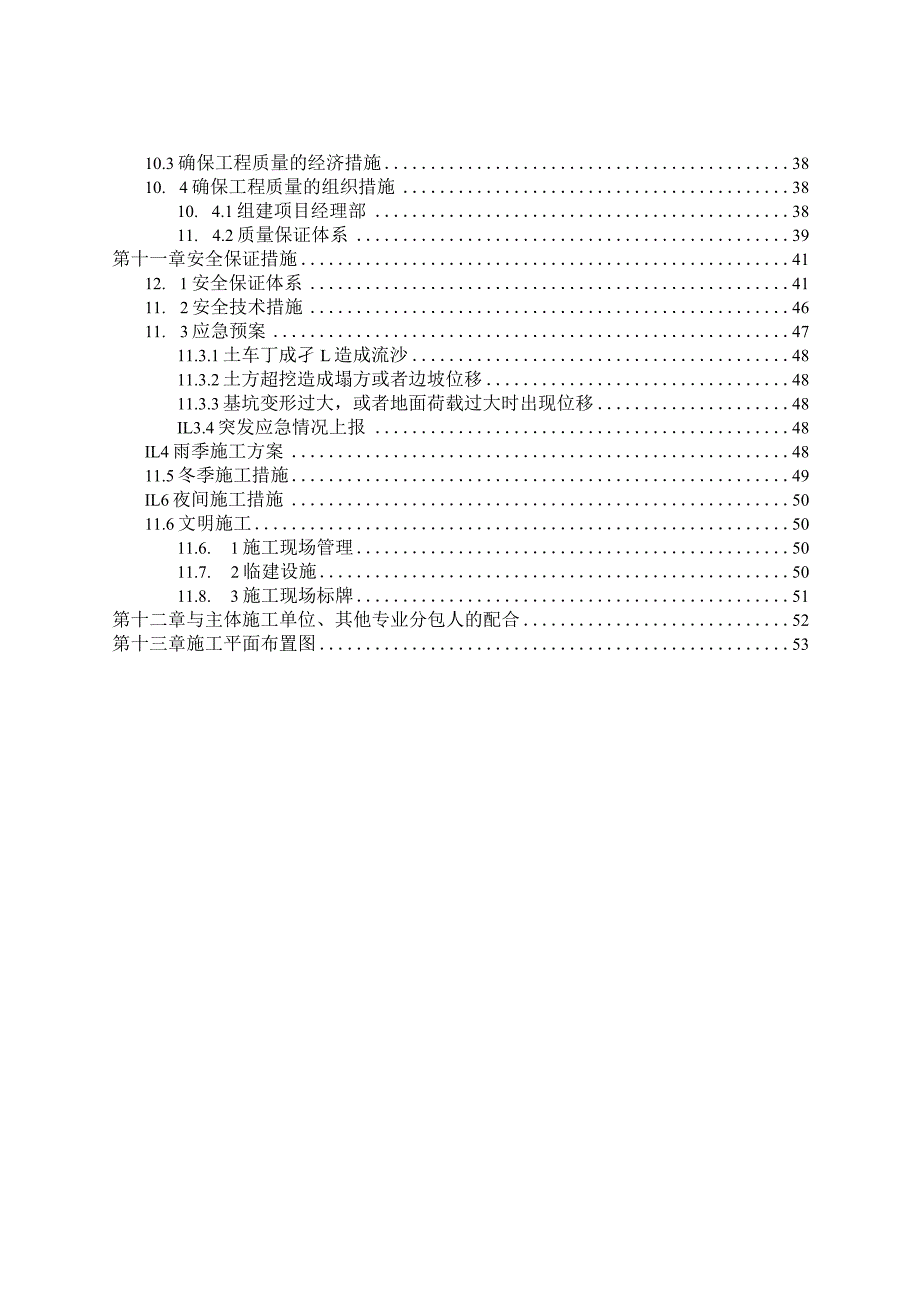

2、方法196.2 土方开挖技术措施206.3 土方开挖质量要求与质量保证措施21第七章支护方案237.1土钉墙施工方法及质量技术要求237.1.1土钉墙支护施工顺序237.1.2施工方法237.1.3施工质量及验收标准297.2微型桩施工方案307.2.1施工参数307.2.2施工工艺流程307.2.3施工方法307.2.4质量要求31第八章项目管理体系32第九章技术管理体系35第十章工程质量管理体系3710.1工程质量目标3710.2确保工程质量的技术措施3710.2.1保证工程定位放线准确无误的技术措施3710.2.2确保土钉与网喷的质量操纵的技术措施3710.3确保工程质量的经济措施381
3、0. 4确保工程质量的组织措施3810. 4.1组建项目经理部3811. 4.2质量保证体系39第十一章安全保证措施4112. 1安全保证体系4111. 2安全技术措施4611. 3应急预案4711.3.1土车丁成孑L造成流沙4811.3.2土方超挖造成塌方或者边坡位移4811.3.3基坑变形过大，或者地面荷载过大时出现位移48IL3.4突发应急情况上报48IL4雨季施工方案4811.5冬季施工措施49IL6夜间施工措施5011.6文明施工5011.6. 1施工现场管理5011.7. 2临建设施5011.8. 3施工现场标牌51第十二章与主体施工单位、其他专业分包人的配合52第十三章施工平面布
4、置图53第一章工程概况1.1工程概况拟建绿都紫荆华庭雅园项目工程场地位于郑州市郑新公路与规划贺江路交叉口的西南侧，西侧为秋实路，南侧为规划漓江路。拟建工程包含2234层住宅16栋、46层社区配套用房2栋与2层整体地下车库。拟建基坑呈不规则矩形，南北方向长度约308.9m,东西方向长度约233.9m,根据甲方提供的规划设计总平面图，结合整平后场地自然地面高程，基坑开挖深度（自然地面下）为&05-9.25m0L2基坑周边环境及荷载拟建绿都紫荆华庭雅园项目工程场地位于郑州市郑新公路与规划贺江路交叉口的西南侧。场地西侧为秋实路，南侧为规划漓江路。目前基坑北侧地下车库轮廓线距离用地红线约10.2m；场地
5、东侧为一条75.Om宽绿化带,绿化带东侧为郑新公路；基坑南侧地下车库轮廓线紧邻轨道交通操纵线，操纵线南侧为一条规划绿化带，绿化带南侧紧邻一条22OkV高压走廊；根据甲方规划，施工期间，基坑南侧坡顶有重型车辆通行。基坑西侧为秋实路,地下车库轮廓线距离用地红线约6.0m,坡顶有3个箱式变压器。东侧、北侧与西侧由于坡顶三倍基坑深度范围内为开阔场地，因此附加荷载取20.OKpa,南侧基坑坡顶有重型车辆通行，因此荷载取值30.0Kpa01.3场地地质条件及水文资料拟建场地为宇通公司停车场，场地地形整体较为平坦。场地地貌单元为黄河冲积一级阶地。1.3.1场地地质条件第1层：杂填土，杂色，松散稍密，表层为拆
6、迁留下的建筑垃圾，下部以粉土为主，夹有粉砂，含水泥块、砖块等建筑垃圾。层底埋深0.5-4.5m,层厚O.54.5m,平均层厚L53m；第2层：粉土，褐黄色，稍湿，中密，该层层底埋深0.5-4.Om,层厚0.5-2.8m,平均层厚L42m；第3层：粉质粘土，黄褐色灰褐色，可塑硬塑，该层层底埋深1.4- 7.0m,层厚0.6-40m,平均层厚22hn；第3-2层：粉土，黄褐色灰褐色，稍湿，中密，该层层底埋深1.6-5.0m,层厚0.42.5m,平均层厚L15m；第4层：粉土，黄褐色，稍湿，中密密实，局部夹粉质粘土薄层，该层层底埋深2.4-8.0m,层厚0.43.2m,平均层厚L49m；第5层：粉土
7、，褐黄色，稍湿，密实，局部夹薄层粉砂，该层层底埋深4.0-12.4m,层厚0.55.5m,平均层厚3.17m；第6层：细砂，褐黄色，稍湿，中密密实，局部夹粉土薄层，该层层底埋深8.4-13.5m,该层层厚08-7.8m,平均层厚402m；第7层：粉质粘土，褐黄色褐灰色，硬塑，局部夹粉土薄层，该层层底埋深9.5-15.7m,层厚0.5-4.3m,平均层厚L82m；1. 3.2水文资料勘察期间（2014年8月）实测地下水稳固水位位于地表下10.8m14 .0m（绝对标高约为97.7398.94m）。地下水位要紧受大气降水的影响，水位年变化幅度在2.Om左右。地下水位低于基坑开挖深度，地下水对基坑支
8、护与开挖影响不大。因此，本工程无需降水。15 4支护方案概况本工程支护坡面共划分为5个。支护形式要紧为复合土钉墙，其中IT剖面配合微型桩施工。使用年限为1年。IT剖面分布在基坑西北角，开挖深度8.05m,使用微型桩复合土钉墙支护，微型桩长ILOnb使用1:0.3坡率放坡，坡面设置5排土钉，坡面挂钢筋网，喷射80InnI混凝土面层。2-2剖面位于基坑北侧、西侧与东侧北段地下车库部分，开挖深度8.05m,东西两侧南段地下车库部分，开挖深度8.25m,使用土钉墙支护，坡率1:0.3,坡面设置5排土钉，并挂钢筋网，然后喷射80mm混凝土面层。3-3剖面位于基坑东侧北段主楼部分，开挖深度9.0511b东
9、侧南段主楼部分，开挖深度9.25m,使用土钉墙支护，坡率1:0.3,坡面设置6排土钉，并挂钢筋网，然后喷射80mm混凝土面层。4-4剖面位于基坑南侧地下车库部分，开挖深度8.25m,使用复合土钉墙支护，坡率1:0.3,坡面设置4排土钉与1排预应力锚杆，并挂钢筋网，然后喷射80mm混凝土面层。5-5剖面位于基坑南侧主楼部分，开挖深度9.25m,使用复合土钉墙支护，坡率1:0.3,坡面设置4排土钉与1排锚杆，并挂钢筋网，然后喷射80mm混凝土面层。第二章编制根据1、绿都紫荆华庭雅园基坑支护工程施工图2、企业的管理标准及质量手册、程序文件汇编、作业文件汇编3、锚杆喷射混凝土支护技术规程GB50086
10、-20014、建筑基坑支护技术规程JGJ120-20125、建筑地基基础工程施工质量验收规范GB50202-20026、施工现场临时用电安全技术规范JGJ46-20057、建设工程文件归档整理规范GB/T50328-20018、基坑土钉支护技术规程CECS96-979、建筑工程施工质量验收统一标准GB50300-201310、钢筋焊接及验收规程JGJ18-201211、复合土钉墙基坑支护技术规程GB50739-201112、工程测量规程GB50026-200713、建筑工程冬期施工规程JGJ/T104-2011第三章施工准备3.1 材料与设备计划3.1.1 材料计划3.1.1.1要紧建筑材料采
11、购、试验取样送检计划材料采购材料进场务必附出厂合格证明材料，并经送检复验合格方可投入工程使用；工程施工过程中，尚应根据实时用量制取其成品、半成品进行检验，以取得工程质量保证资料。施工时钢材需选用安钢、济钢、武钢、莱钢等大型钢铁生产厂家的产品。水泥堆场下铺设2层防潮层，上部再进行覆盖，防止水泥板结失效。钢筋堆场下部铺设垫木，离地30Ornnb上部使用篷布覆盖，防止生锈。3.1.L2试验计划为做好这项工作从原材料上把好质量关，制定如下试验取样计划：建筑材料、半成品、成品取样送检计划序号试验名称取样使用部位备注1钢材原材料送检使用刖土钉每批号、每型号60T取一组2单面搭接焊接头抽样土钉每型号每300
12、点一组3混凝土强度检验取样混凝土每喷射台班一组4砂石原材检验取样混凝土每400m35水泥原材检验取样混凝土每200T材料随土方开挖进度随用随进，但需要考虑3天提早量（进场复试）。材料计划用量如下表：序号材料名称数量备注1钢材原材料送检98吨2混凝土强度检验15组4砂石原材检验680m35水泥原材检验380吨3.1.2要紧施工机械设备计划本工程拟使用的施工机械设备一览序号设备名称型号制造年份及规定使用年限已使用年限数量自有或者租赁1切断机GJ402010年/1041台自有2电焊机BX1-3302011年/1433台自有3钢筋调直机GT4-142010年/1442台自有4注浆泵BW-1502013
13、年/1012台自有5全站仪RTS2382013年/1011台自有6水准仪BSZ22012年/1021台自有7空压机3.5/52012年/822台自有8碎喷射机PZ-5B2012年/822台自有9水泥浆搅拌机JB-302012/823台自有10张拉设备80T2013/811台自有11微型桩钻机MDL-120D12013/1011台自有施工用水为现场打井。施工用电使用甲方指定用电接口。我公司进场后按照施工要求临时用电线路布置：(1)整个施工现场按三级配电内容形式布置，即总配电箱一分配电箱一用电设备。对各施工用电配电箱、分配箱、开关箱按现场线路逐一编号“一机、一闸、一漏、一箱”。箱内所有开关，用明显
14、的标志注明其回路与所控用设备等，开关箱有专人负责，周围无杂物并定期有持证电工按时检查，整个施工现场供电线路严禁非电工擅自装、按用电器、拉扯电线，以防发生触电伤害。(2)配电线路使用三相五线制覆盖施工现场，架零线离地面4米以上，在各配电箱处打地钻进行重复接地，零线应与其它各导线颜色区别开来。(3)施工现场中使用的配电箱、开关箱、对固定式的安装高度要求箱底与地面与垂直距离要合理，配电箱、开关箱进出线口一律高在箱体的下底而且防止绝缘损坏。整个施工用电实行分级保护，装设漏电保护器具分路匹配，有门有锁有防雨措施，箱内严禁有杂物及工具。(4)照明有专用漏电保护箱，镐灯、小太阳灯等金属外壳接零保护，室内线路及灯具安装高度不得低于2.5Mo(5)进场后按机械设备设置位置，生产用电设备位置与临时用房设置位置，满足施工与施工管理线路配置。3.2施工进度计划3.2.1工程施工工期目标随土方开挖与地下室主体工程进度，支护在具备工作面3日内完成，且满足土方开挖的进度需求。3.2.2进度操
