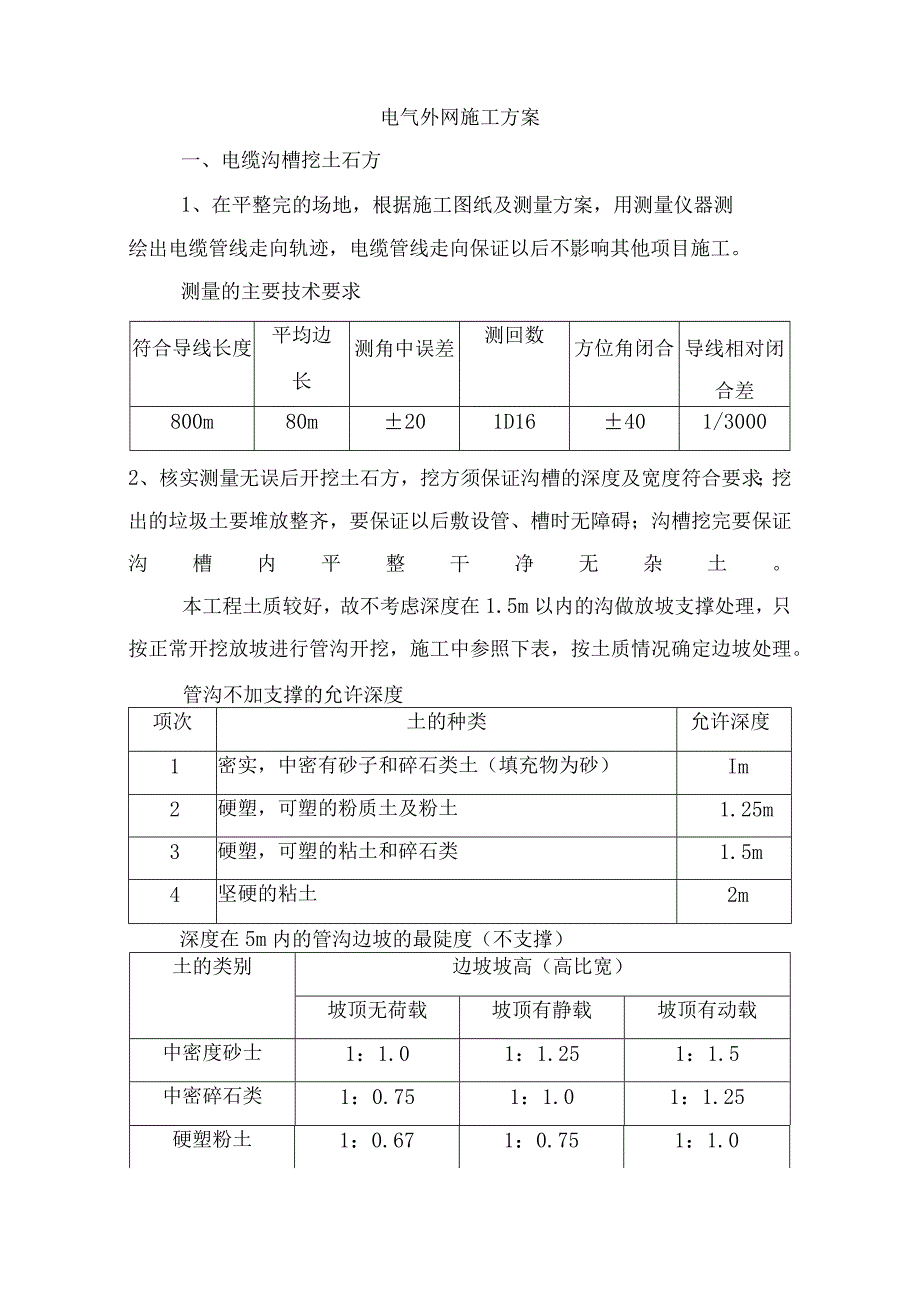

1、电气外网施工方案一、电缆沟槽挖土石方1、在平整完的场地，根据施工图纸及测量方案，用测量仪器测绘出电缆管线走向轨迹，电缆管线走向保证以后不影响其他项目施工。测量的主要技术要求符合导线长度平均边长测角中误差测回数方位角闭合导线相对闭合差800m80m201D16401/30002、核实测量无误后开挖土石方，挖方须保证沟槽的深度及宽度符合要求；挖出的垃圾土要堆放整齐，要保证以后敷设管、槽时无障碍；沟槽挖完要保证沟槽内平整干净无杂土。本工程土质较好，故不考虑深度在1.5m以内的沟做放坡支撑处理，只按正常开挖放坡进行管沟开挖，施工中参照下表，按土质情况确定边坡处理。管沟不加支撑的允许深度项次土的种类允许

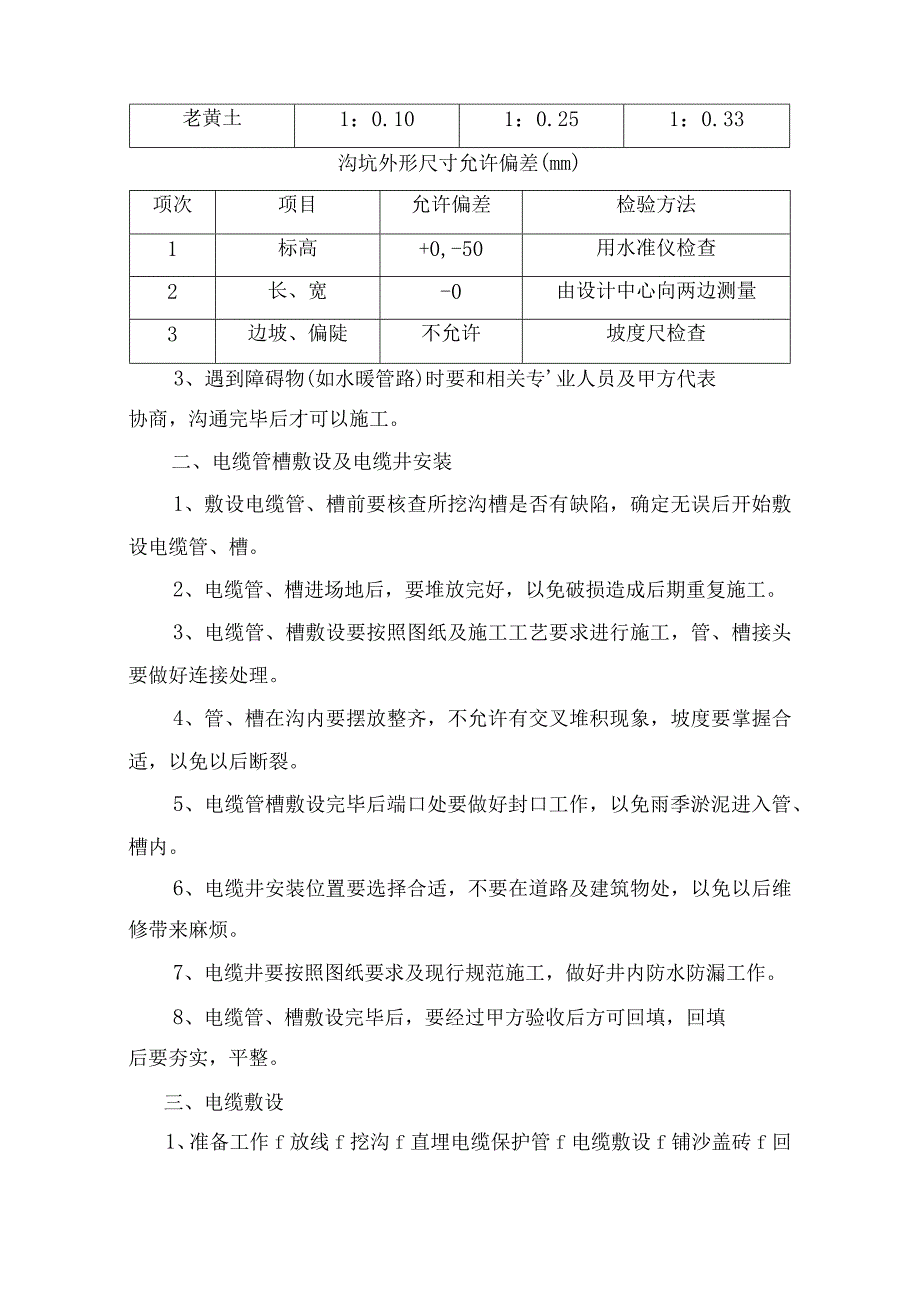

2、深度1密实，中密有砂子和碎石类土（填充物为砂）Im2硬塑，可塑的粉质土及粉土1.25m3硬塑，可塑的粘土和碎石类1.5m4坚硬的粘土2m深度在5m内的管沟边坡的最陡度（不支撑）土的类别边坡坡高（高比宽）坡顶无荷载坡顶有静载坡顶有动载中密度砂士1：1.01：1.251：1.5中密碎石类1：0.751：1.01：1.25硬塑粉土1：0.671：0.751：1.0老黄土1：0.101：0.251：0.33沟坑外形尺寸允许偏差(mm)项次项目允许偏差检验方法1标高+0,-50用水准仪检查2长、宽-0由设计中心向两边测量3边坡、偏陡不允许坡度尺检查3、遇到障碍物(如水暖管路)时要和相关专业人员及甲方代表
3、协商，沟通完毕后才可以施工。二、电缆管槽敷设及电缆井安装1、敷设电缆管、槽前要核查所挖沟槽是否有缺陷，确定无误后开始敷设电缆管、槽。2、电缆管、槽进场地后，要堆放完好，以免破损造成后期重复施工。3、电缆管、槽敷设要按照图纸及施工工艺要求进行施工，管、槽接头要做好连接处理。4、管、槽在沟内要摆放整齐，不允许有交叉堆积现象，坡度要掌握合适，以免以后断裂。5、电缆管槽敷设完毕后端口处要做好封口工作，以免雨季淤泥进入管、槽内。6、电缆井安装位置要选择合适，不要在道路及建筑物处，以免以后维修带来麻烦。7、电缆井要按照图纸要求及现行规范施工，做好井内防水防漏工作。8、电缆管、槽敷设完毕后，要经过甲方验收后

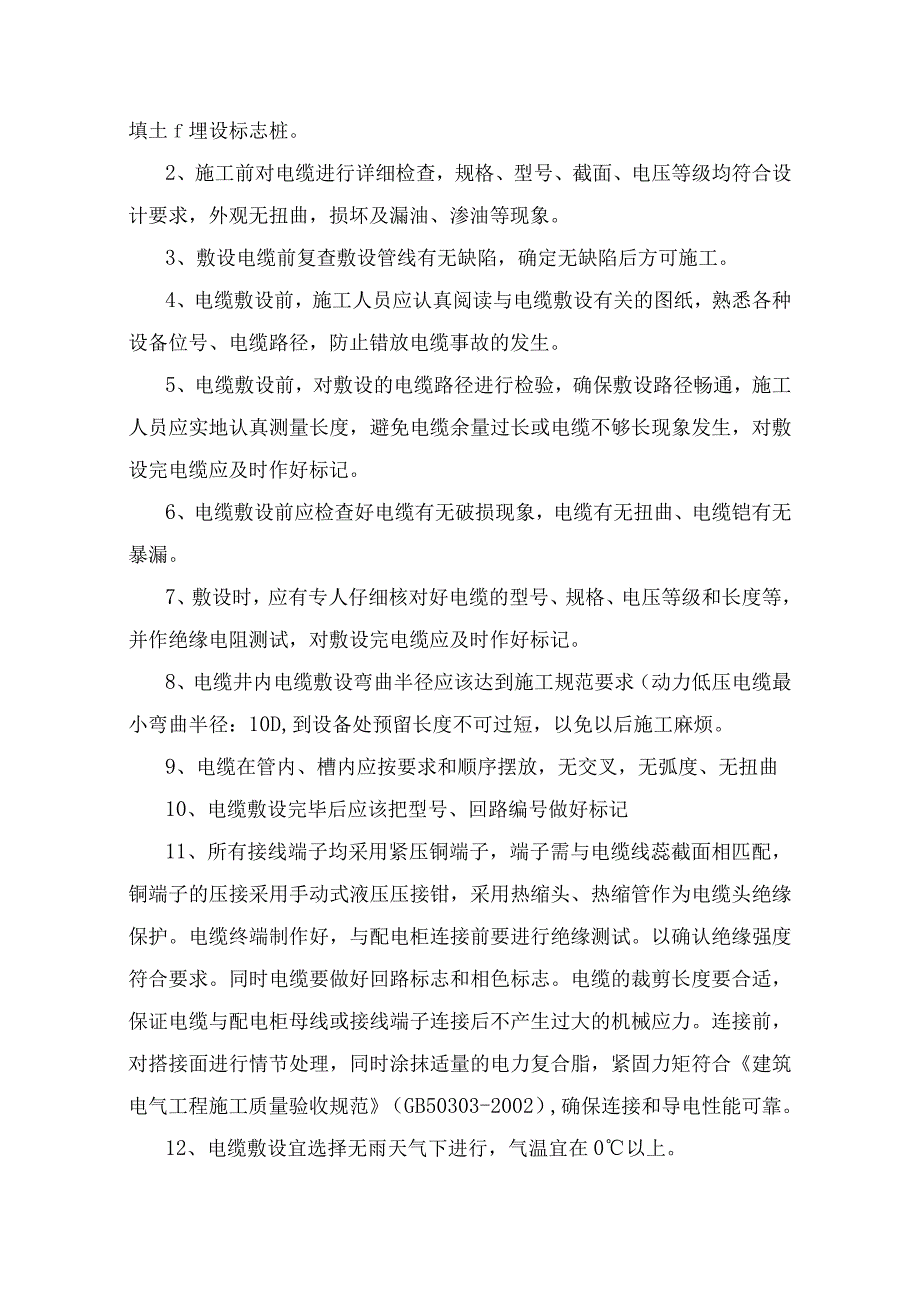

4、方可回填，回填后要夯实，平整。三、电缆敷设1、准备工作f放线f挖沟f直埋电缆保护管f电缆敷设f铺沙盖砖f回填土f埋设标志桩。2、施工前对电缆进行详细检查，规格、型号、截面、电压等级均符合设计要求，外观无扭曲，损坏及漏油、渗油等现象。3、敷设电缆前复查敷设管线有无缺陷，确定无缺陷后方可施工。4、电缆敷设前，施工人员应认真阅读与电缆敷设有关的图纸，熟悉各种设备位号、电缆路径，防止错放电缆事故的发生。5、电缆敷设前，对敷设的电缆路径进行检验，确保敷设路径畅通，施工人员应实地认真测量长度，避免电缆余量过长或电缆不够长现象发生，对敷设完电缆应及时作好标记。6、电缆敷设前应检查好电缆有无破损现象，电缆有无
5、扭曲、电缆铠有无暴漏。7、敷设时，应有专人仔细核对好电缆的型号、规格、电压等级和长度等，并作绝缘电阻测试，对敷设完电缆应及时作好标记。8、电缆井内电缆敷设弯曲半径应该达到施工规范要求（动力低压电缆最小弯曲半径：10D,到设备处预留长度不可过短，以免以后施工麻烦。9、电缆在管内、槽内应按要求和顺序摆放，无交叉，无弧度、无扭曲10、电缆敷设完毕后应该把型号、回路编号做好标记11、所有接线端子均采用紧压铜端子，端子需与电缆线蕊截面相匹配，铜端子的压接采用手动式液压压接钳，采用热缩头、热缩管作为电缆头绝缘保护。电缆终端制作好，与配电柜连接前要进行绝缘测试。以确认绝缘强度符合要求。同时电缆要做好回路标志
6、和相色标志。电缆的裁剪长度要合适，保证电缆与配电柜母线或接线端子连接后不产生过大的机械应力。连接前，对搭接面进行情节处理，同时涂抹适量的电力复合脂，紧固力矩符合建筑电气工程施工质量验收规范（GB50303-2002）,确保连接和导电性能可靠。12、电缆敷设宜选择无雨天气下进行，气温宜在0以上。四、电缆管及电缆支架安装：1、电缆管1）金属管外观检查：内表面应光滑无毛刺；外表面应无穿孔、裂缝、显著的凹凸不平及锈蚀。2）塑料管外观检查：敷设温度、管材强度符合设计规定；切断口光滑；弯曲部分无裂纹及显著的凹瘪。3）每根电缆管的弯头数：一般弯头3个；直角弯头W2个。4）弯曲半径：与所穿电缆弯曲半径匹配。2
7、、电缆支架：1）钢材应平整，无明显扭曲。下料误差应在5mm范围内，切口应无卷边、毛刺。2）支架应焊接牢固，无显著变形。各横撑间的垂直距离与设计偏差不应大于5mmO3）电缆支架应安装牢固，横平竖直；各支架的同层横档应在同一水平面上，其高低偏差不应大于5mmo3、电缆敷设1）电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。2）用机械敷设电缆时的最大牵引强度宜符合下表的规定。充油电缆总拉力不应超过27kNo3）机械敷设电缆的速度不宜超过15mmin04）机械敷设电缆时，应在牵引头或钢丝网套与牵引钢缆之间装设防捻器。5）并
8、列敷设的电缆接头位置应相互错开；电缆明敷时的接头应用托板托置固定；直埋电缆接头盒外面应有防止机械损伤的保护盒（环氧树脂接头盒除外）。6）电缆敷设时应排列整齐、不宜交叉，加以固定，并及时装设标志牌。7）标志牌的装设应符合下列要求：在电缆终端头、电缆接头、拐弯处、夹层内、隧道及竖井的两端、人井内等地方，电缆上应装设标志牌。标志牌上应注明线路编号。当无编号时，应写明电缆型号、规格及起迄地点；并联使用的电缆应有顺序号。标志牌的字迹应清晰不易脱落。标志牌规格宜统一，标志牌应能防腐，挂装应牢固。8）在下列地方应将电缆加以固定垂直敷设或超过45倾斜敷设的电缆再哦每个支架上；桥架上每隔2m处；水平敷设的电缆，
9、在电缆首末两端及转弯、电缆接头的两端处;当对电缆间距有要求时，每隔5-IOm处；护层有绝缘要求的电缆，在固定处应加以绝缘衬垫；9）电缆进入电缆沟、隧道、竖井、建筑物、盘（柜）以及穿入管子时，出入口应封闭，管口应密封。10）直埋电缆的敷设电缆表面距地面的距离不应小于L0m。电缆之间、电缆与其它管道、道路、建筑物等之间平行和交叉时的最小净距，应符合下表的规定。严禁将电缆平行敷设于管道的上方或下方。电缆之间、电缆与管道、道路、建筑物之间平行和交叉时的最小净距当电缆穿管或者与其它管道有保温层等防护措施时，表中净距应从管壁或防护设施的外壁算起。直埋电缆的上、下部应铺以不小于100nlm厚的软土或沙层，并加盖保护板。其覆盖宽度应超过电缆两侧各50mm,保护板可采用混凝土盖板或砖块。直埋电缆在直线段每隔50-100n处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。直埋电缆回填土前，应经隐蔽工程验收合格。回填土应分层夯实。
