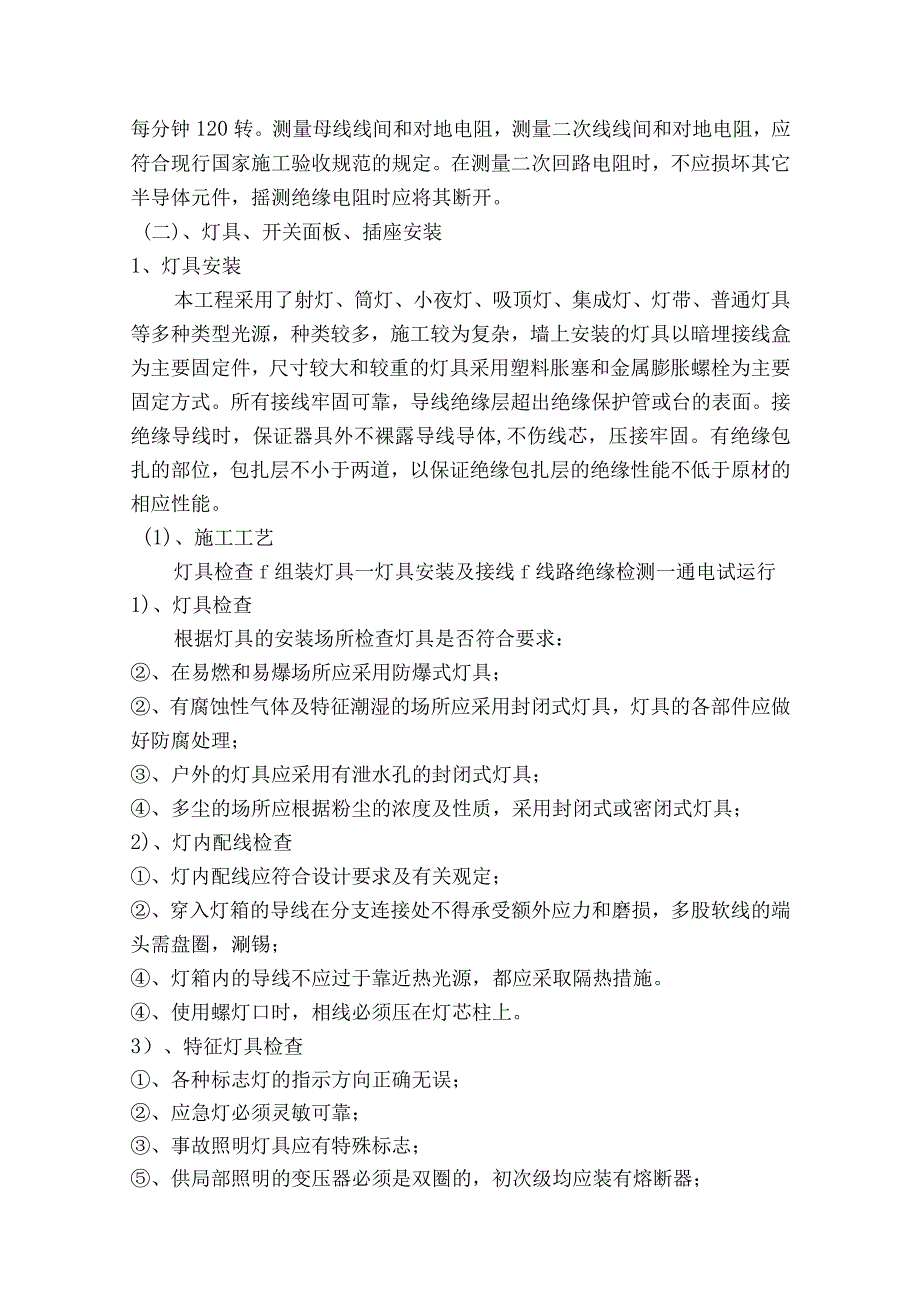

电气工程(灯具、开关面板、插座、配管、穿线)施工方案.docx_第3页
第3页 / 共17页
电气工程(灯具、开关面板、插座、配管、穿线)施工方案.docx_第4页
第4页 / 共17页
电气工程(灯具、开关面板、插座、配管、穿线)施工方案.docx_第5页
第5页 / 共17页
电气工程(灯具、开关面板、插座、配管、穿线)施工方案.docx_第6页
第6页 / 共17页
电气工程(灯具、开关面板、插座、配管、穿线)施工方案.docx_第7页
第7页 / 共17页
电气工程(灯具、开关面板、插座、配管、穿线)施工方案.docx_第8页
第8页 / 共17页
电气工程(灯具、开关面板、插座、配管、穿线)施工方案.docx_第9页
第9页 / 共17页
电气工程(灯具、开关面板、插座、配管、穿线)施工方案.docx_第10页
第10页 / 共17页
亲,该文档总共17页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《电气工程(灯具、开关面板、插座、配管、穿线)施工方案.docx》由会员分享,可在线阅读,更多相关《电气工程(灯具、开关面板、插座、配管、穿线)施工方案.docx(17页珍藏版)》请在第壹文秘上搜索。

1、电气工程(灯具、开关面板、插座、配管、穿线)施工方案一、强电施工方案(一)、配电箱安装1、工艺流程:开箱检验-测量定位-基础安装-一箱(柜)安装-一箱(柜)内配线-f二次摇测-f质量验收-f成品保护。2、开箱检查:(1)、安装单位、供货单位、建设单位共同进行,并做好检查记录。(2)、按照设备清单、施工图纸及设备技术资料,核对设备本体及附件、备件的规格型号应符合设计图纸要求;附件、备件齐全;产品合格证件、技术资料、说明书齐全。(3)、电箱本体外观检查应无变形,油漆完整无损。(4)、配电箱内部检查:电器装置及元件、绝缘瓷件齐全,无损伤、裂纹等缺陷。3、弹线定位根据设计要求找出配电箱(柜)的位置,并

2、按照配电箱的外形尺寸进行弹线定位。4、配电箱安装:(1)、配电箱的安装标高、位置符合规范及设计要求;(2)、配电箱必须用开孔器开孔,且一管一孔;(3)、配电箱内管口应排列整齐,锁紧装置符合要求;箱内导线绑扎成束,排列有序、接地明显;导线压接牢固,不外露线芯;(4)、配电箱内导线色标正确;(5)、照明箱内要设零线(N)和保护地线(PE)汇流排,零线和保护地线经汇流排配出;(6)、配电箱的接地装置必须明显、牢固。5、配电柜安装(1)、配电柜体及柜内设备与各构件间连接应牢固。柜本体有明显、可靠的接地装置,装有电器的可开启的柜门用软导线与接地的金属构架做可靠的连接。成套柜装有供携带式接地线使用的固定设

3、施。(2)、根据产品技术文件柜体实际安装尺寸和固定螺栓安装孔距尺寸,测量出槽钢柜架的几何尺寸。框架加工完毕,配合土建确定地面基准线后,进行框架安装,用水平尺,小线找平直,再固定牢固,基础型钢应将地线焊接好,保证接地可靠。基础型钢安装后,其顶部宜高出抹平地面50mmo(3)、基础型钢安装的允许偏差(表5.4.5-1):表5.4.5-1项目允许偏差mm/mmm(全长)不宜度15水平度15不平行度15(4)、多台低压配电柜按顺序排列安装,按顺序号逐台就位。各柜连接紧密横平竖直,无明显缝隙,其安装的允许偏差(表5.4.5-2):表5.4.5-2项目允许偏差垂直度(每米)1.5%o水平偏差(mm)相邻两

4、盘顶部2成列顶部5盘面偏差(mm)相邻两盘边2成列盘面5盘间接缝(三n)26、绝缘摇测(1)、导线、电缆敷设完毕后,要及时进行绝缘摇测。BV型导线和低压电力电缆采用1000V,ZC-7型绝缘摇表,其绝缘电阻大于0.5Mo(2)、设备试运行前,要对箱柜间线路和线对地间绝缘电阻进行二次摇测,其馈电线路绝缘电阻大于0.5MQ;二次回路绝缘电阻大于IMo(3)、灯具绝缘电阻值不小于2M(内部接线为铜芯绝缘电线截面不小于0.5mm2)o(4)、开关插座极间绝缘电阻值不小于5MQ。(5)、摇测绝缘电阻时(如图5.4.6),摇表要放置平稳“用力均匀,速度为每分钟120转。测量母线线间和对地电阻,测量二次线线

5、间和对地电阻,应符合现行国家施工验收规范的规定。在测量二次回路电阻时,不应损坏其它半导体元件,摇测绝缘电阻时应将其断开。(二)、灯具、开关面板、插座安装1、灯具安装本工程采用了射灯、筒灯、小夜灯、吸顶灯、集成灯、灯带、普通灯具等多种类型光源,种类较多,施工较为复杂,墙上安装的灯具以暗埋接线盒为主要固定件,尺寸较大和较重的灯具采用塑料胀塞和金属膨胀螺栓为主要固定方式。所有接线牢固可靠,导线绝缘层超出绝缘保护管或台的表面。接绝缘导线时,保证器具外不裸露导线导体,不伤线芯,压接牢固。有绝缘包扎的部位,包扎层不小于两道,以保证绝缘包扎层的绝缘性能不低于原材的相应性能。(1)、施工工艺灯具检查f组装灯具

6、一灯具安装及接线f线路绝缘检测一通电试运行1)、灯具检查根据灯具的安装场所检查灯具是否符合要求:、在易燃和易爆场所应采用防爆式灯具;、有腐蚀性气体及特征潮湿的场所应采用封闭式灯具,灯具的各部件应做好防腐处理;、户外的灯具应采用有泄水孔的封闭式灯具;、多尘的场所应根据粉尘的浓度及性质,采用封闭式或密闭式灯具;2)、灯内配线检查、灯内配线应符合设计要求及有关观定;、穿入灯箱的导线在分支连接处不得承受额外应力和磨损,多股软线的端头需盘圈,涮锡;、灯箱内的导线不应过于靠近热光源,都应采取隔热措施。、使用螺灯口时,相线必须压在灯芯柱上。3)、特征灯具检查、各种标志灯的指示方向正确无误;、应急灯必须灵敏可

7、靠;、事故照明灯具应有特殊标志;、供局部照明的变压器必须是双圈的,初次级均应装有熔断器;、携带式局部照明灯具用的导线,宜采用橡套导线,接地或接零线应在同一护套内。4)、灯具组装熟读灯具说明,组装灯具在专门场地进行组装,组装时轻拿轻放,防止在安装过程中对灯具造成损害,影响工程施工进度。5)、灯具安装、普通灯具安装:a、塑料(木)台的安装。将接灯线从塑料(木)台的出线孔中穿出,将塑料(木)台紧贴住建筑物表面,塑料(木)台的安装孔对准灯头盒螺孔,用机螺丝将塑料(木)台固定牢固。b、把从塑料(木)台甩出的导线留出适当维修长度,削出线芯,然后推入灯头盒内,线芯应高出塑料(木)台的台面。用软线在接灯线芯上

8、缠绕57圈后,将灯线芯折回压紧。用粘塑料带和黑胶布分层包扎紧密。将包扎好的接头调顺,扣于法兰盘内,法兰盘(吊盒、平灯口)应与塑料(木)台的中心找正,用长度小于20mm的木螺丝固定。c、自在器吊灯安装:首先根据灯具的安装高度及数量,把吊线全部预先掐好,应保证在吊线全部放下后,其灯泡底部距地面高度为SOO-11OOmm之间。削出线芯,然后盘圈、涮锡、砸扁。根据已掐好的吊线长度断取软塑料管,并将塑料管的两端管头剪成两半,其长度为20mm,然后把吊线穿入塑料管。把自在器穿套在塑料管上。将吊盒盖和灯口盖分别套入吊线两端,挽好保险扣,再将剪成两半的软塑料管端头紧密搭接,加热粘合,然后将灯线压在吊盒和灯口螺

9、柱上。如为螺钉口,找出相线,并作好标记,最后按塑料(木)台安装接头方法将吊线灯安装好。、嵌人式灯具安装。A、嵌入式灯具镶嵌在顶棚中,嵌入筒灯一般安装在吊顶的罩面板上。嵌入式灯具应采用曲线锯挖孔,灯具与吊顶面板保持一致。其他小型灯具可安装在龙骨上,大型嵌入式灯具安装时则应采用在混凝土板中伸出支承铁架、铁件相连接的方法。B、顶棚开孔:灯具安装前应熟悉灯具样本,了解灯具的形式及连接构造,以便确定埋件位置和开口位置大小。先以罩面板按嵌入式灯具开口大小围合成孔洞边框,此边框即为灯具提供连接点,大的吸顶灯可在龙骨上需要补强部位增加附加龙骨,做成圆开口或方开口。C、灯具安装:在吊顶安装后,根据灯具的安装位置

10、进行弹线,确定灯具支架固定点位置。a、轻型灯具可以直接固定在主龙骨上。b、大型灯具(设计要求做承载试验的)在预埋螺栓、吊钩、吊杆或吊顶上嵌入式安装专用骨架等物件上安装时,应全数按2倍于灯具的重量做承载试验,并填写“大型照明灯具承载试验记录表、H的为检验其固定程度是否符合设计要求,同时也为了使用安全。注意应根据灯具的安装位置,用预埋件或胀管螺栓把支架固定牢固。c、重量超过3kg的大型嵌入式灯具,在楼板施工时就应把预埋件埋好,而埋件的位置要准确。d、灯具支架固定后,将灯箱用机螺丝固定在支架上,再将电源线引人灯箱与灯具的导线连接并包扎紧密。调整各个灯口和灯脚,装上灯泡或灯管,灯具的电源线不应贴近灯具

11、外壳,接灯线长度要适当留有余量,最后调整灯具,安装灯罩,调整灯具的边框与顶棚面的装修直线平行即可。D、嵌入顶棚内灯具安装应注意下列要求:a、灯具应固定在专设的框架上,电源线不应贴在灯具外壳、灯线应留有余量。b、灯罩的边框应压住罩面板或遮盖面板的板缝,并应与顶棚面板贴紧。矩形灯具的边框边缘应与顶棚面的装修直线平行,如灯具对称安装时,其纵横中心轴线应在一条直线上,偏斜不应大于5mmoc、多支荧光灯组合的开启式灼具,灯管排列应整齐,灯内金属间隔片或隔栅安装排列整齐,不应有弯曲、扭、斜等缺陷。、射灯安装A、工艺流程:灯架、灯具安装一配接引下线T试灯B、灯架、灯具安装:a、按设计要求测出灯具(灯架)安装

12、高度,在电杆上划出标记。b、将灯架、灯具吊上电杆(较重的灯架、灯具可使用滑轮、大绳吊上电杆),穿好抱箍或螺栓,按设计要求找好照射角度,找好平正度后,将灯架紧固好。c、成排安装的灯具其仰角应保持一致,排列整齐。C、配接引下线:将针式绝缘子固定在灯架上,将导线的一端在绝缘子上绑好回头,并分别与灯头线、熔断器进行连接。橡胶布和黑胶布半幅重叠各包扎一层。然后,将导线的另一端拉紧,并与路灯干线背扣后进行缠绕连接。D、灯具的相线应装有熔断器,且相线应接螺口灯头的中心端子。E、线与路灯干线连接点距杆中心应为400600mm,且两侧对称一致。F、引下线凌空段不应有接头,长度不应超过4m,超过时应加装固定点或使

13、用钢管引线。G、导线进出灯架处应套软塑料管,并做防水弯。H、试灯:全部安装工作完毕后,送电、试灯,并进一步调整灯具的照射角度。、灯带安装A、T5灯带安装根据灯具的外型尺寸确定其支架的支撑点,再根据灯具的具体重量经过认真核算,选用支架的型材制做支架,做好后,根据灯具的安装位置,用预埋件或用胀管螺栓把支架固定牢固。轻型灯带的支架可以直接固定在主龙骨上;大型灯带必须先下好预埋件,将灯带的支架用螺丝固定在预埋件上,固定好支架,将灯带的灯箱用机螺丝固定在支架上,再将电源线引入灯箱与灯具的导线连接并包扎紧密。调整各个灯口和灯脚,装上灯管,上好灯罩,最后调整灯具的边框应与顶棚面的装修直线平行。B、LED灯带

14、安装方式a、首先确定一下要安装的长度,然后取整数截取,因为这种灯带是1米一个单元,只有从剪口截断,不会影响电路,如果随意剪断,则会造成一个单元不亮。b、连接插头1.ED本身是二极管,直流电驱动,所以是有正负极的,如果正负极反接,就处于绝缘状态,灯带不亮。如果连接插头通电不亮,只需要拆开接灯带的另外一头即可。c、灯带的摆放灯带是盘装包装,新拆开的灯带会扭曲,不好安装,可以先整理平整,在放进灯槽内即可。由于灯带是单面发光,如果摆放不平整就会出现明暗不均匀的现象,特别是拐角处一定注意。6)、通电试运行灯具、配电箱(盘)安装完毕,且各条支路的绝缘电阻摇测合格后,方允许通电试运行。通电后应仔细检查和巡视

15、,检查灯具的控制是否灵活、准确;开关与灯具控制顺序相对应,如果发现问题必须先断电,然后查找原因进行修复。2、开关面板、插座安装(1)、工艺流程进场检验一清理盒子(导线)一导线压接一面板安装一质量验收一通电安全检查一成品保护。(2)、材料检查1)、开关、插座面板材质符合阻燃性能指标,并有3C认证。2)、面板平正,无变色、无扭曲变形。3)、插座的插接簧片弹性、接线孔间隙,接线螺丝的丝扣符合产品行业标准要求。(3)、清理1)、清除施工中残留在盒内的污物。2)、盒子较深的加以处理,深度在20mm以内用高标号水泥收处理,超过20mm的需加套盒处理。3)、盒内修复完整后,用棉纱擦洗干净,做好接线前的准备。(4)、接线安装1)、开关控制线为白色,开关断相线。2)、导线压接处,独股线打回头后入位到接线柱中,然后用压接螺丝顶牢。多股线要先进行涮锡处理,再压接牢固。3)、接线完毕,整理导线并连同面板一块推入就位,面板应紧贴建筑物表面,使用安装螺丝利用盒两侧的调整板,调整拧牢固。(5)、安装要求1)、安装在同一建筑物内的开关,采用同一系列的产品,开关的通断位置应一
