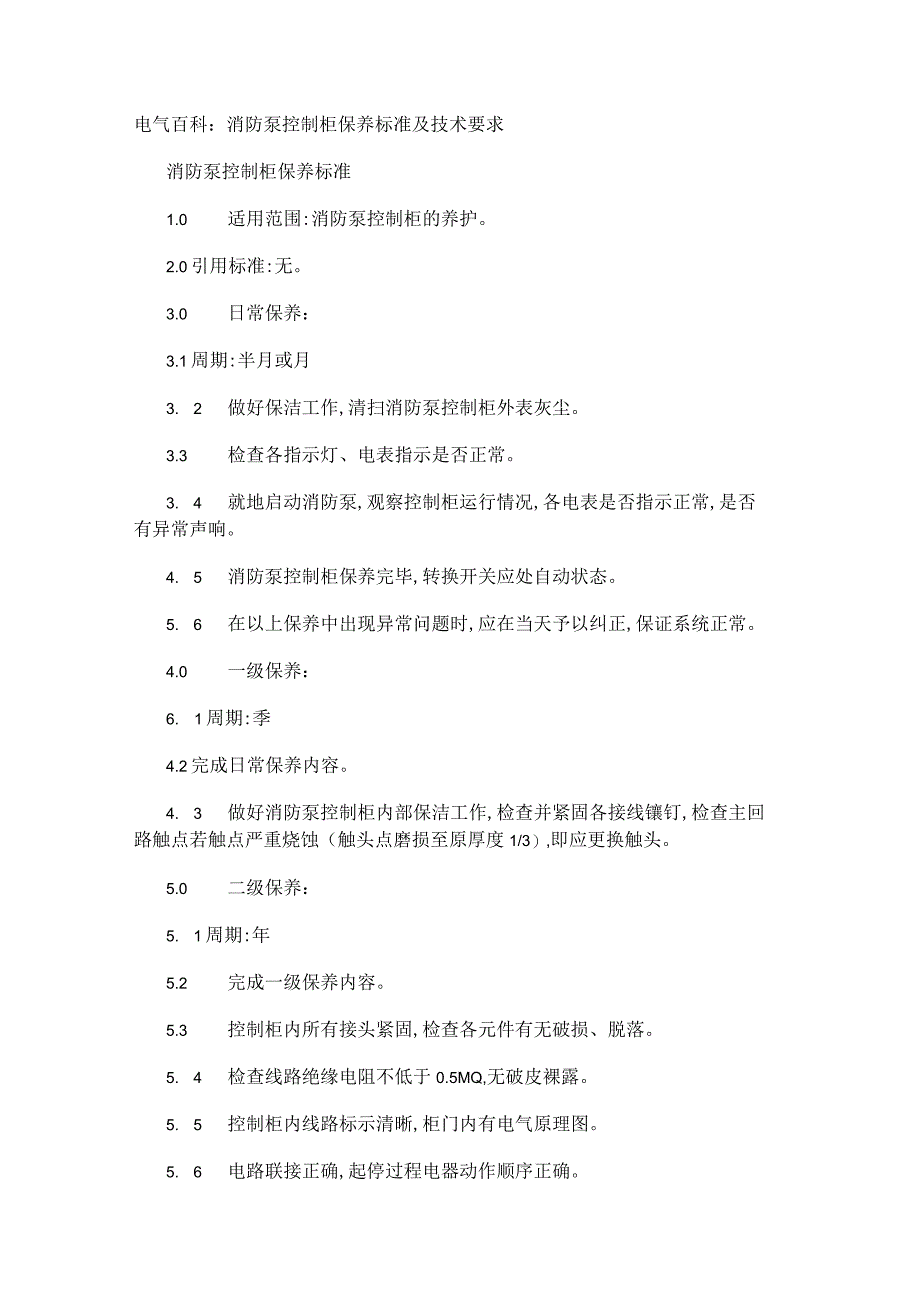

电气百科:消防泵控制柜保养标准及技术要求.docx_第1页
第1页 / 共3页

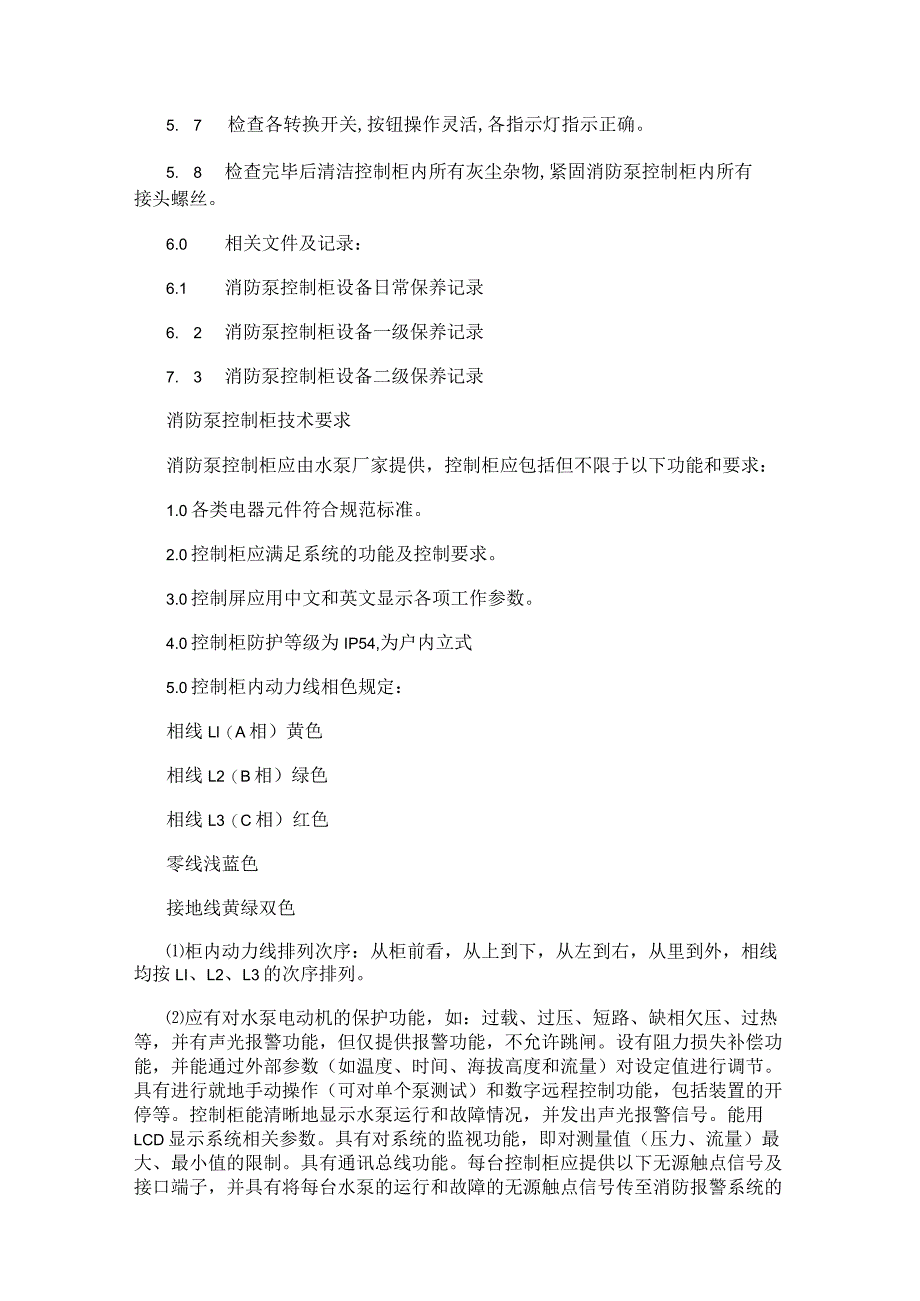

电气百科:消防泵控制柜保养标准及技术要求.docx_第2页
第2页 / 共3页

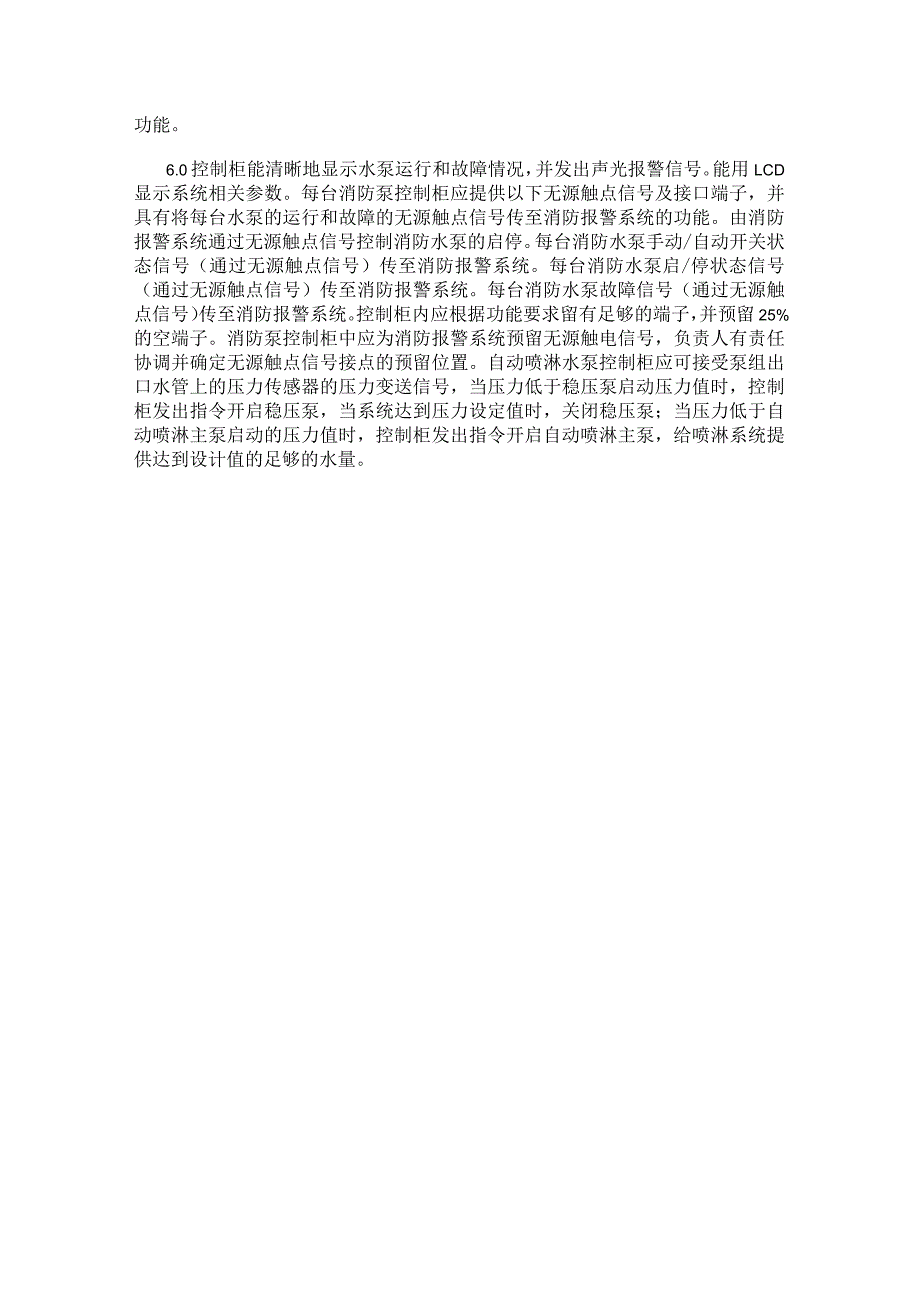

电气百科:消防泵控制柜保养标准及技术要求.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《电气百科:消防泵控制柜保养标准及技术要求.docx》由会员分享,可在线阅读,更多相关《电气百科:消防泵控制柜保养标准及技术要求.docx(3页珍藏版)》请在第壹文秘上搜索。

1、电气百科:消防泵控制柜保养标准及技术要求消防泵控制柜保养标准1.0适用范围:消防泵控制柜的养护。2.0引用标准:无。3.0日常保养:3.1周期:半月或月3. 2做好保洁工作,清扫消防泵控制柜外表灰尘。3.3检查各指示灯、电表指示是否正常。3. 4就地启动消防泵,观察控制柜运行情况,各电表是否指示正常,是否有异常声响。4. 5消防泵控制柜保养完毕,转换开关应处自动状态。5. 6在以上保养中出现异常问题时,应在当天予以纠正,保证系统正常。4.0一级保养:6. 1周期:季4.2完成日常保养内容。4. 3做好消防泵控制柜内部保洁工作,检查并紧固各接线镶钉,检查主回路触点若触点严重烧蚀(触头点磨损至原厚

2、度1/3),即应更换触头。5.0二级保养:5. 1周期:年5.2 完成一级保养内容。5.3 控制柜内所有接头紧固,检查各元件有无破损、脱落。5. 4检查线路绝缘电阻不低于0.5MQ,无破皮裸露。5. 5控制柜内线路标示清晰,柜门内有电气原理图。5. 6电路联接正确,起停过程电器动作顺序正确。5. 7检查各转换开关,按钮操作灵活,各指示灯指示正确。5. 8检查完毕后清洁控制柜内所有灰尘杂物,紧固消防泵控制柜内所有接头螺丝。6.0相关文件及记录:6.1 消防泵控制柜设备日常保养记录6. 2消防泵控制柜设备一级保养记录7. 3消防泵控制柜设备二级保养记录消防泵控制柜技术要求消防泵控制柜应由水泵厂家提

3、供,控制柜应包括但不限于以下功能和要求:1.0各类电器元件符合规范标准。2.0控制柜应满足系统的功能及控制要求。3.0控制屏应用中文和英文显示各项工作参数。4.0控制柜防护等级为IP54,为户内立式5.0控制柜内动力线相色规定:相线Ll(A相)黄色相线L2(B相)绿色相线L3(C相)红色零线浅蓝色接地线黄绿双色柜内动力线排列次序:从柜前看,从上到下,从左到右,从里到外,相线均按LI、L2、L3的次序排列。应有对水泵电动机的保护功能,如:过载、过压、短路、缺相欠压、过热等,并有声光报警功能,但仅提供报警功能,不允许跳闸。设有阻力损失补偿功能,并能通过外部参数(如温度、时间、海拔高度和流量)对设定

4、值进行调节。具有进行就地手动操作(可对单个泵测试)和数字远程控制功能,包括装置的开停等。控制柜能清晰地显示水泵运行和故障情况,并发出声光报警信号。能用LCD显示系统相关参数。具有对系统的监视功能,即对测量值(压力、流量)最大、最小值的限制。具有通讯总线功能。每台控制柜应提供以下无源触点信号及接口端子,并具有将每台水泵的运行和故障的无源触点信号传至消防报警系统的功能。6.0控制柜能清晰地显示水泵运行和故障情况,并发出声光报警信号。能用LCD显示系统相关参数。每台消防泵控制柜应提供以下无源触点信号及接口端子,并具有将每台水泵的运行和故障的无源触点信号传至消防报警系统的功能。由消防报警系统通过无源触

5、点信号控制消防水泵的启停。每台消防水泵手动/自动开关状态信号(通过无源触点信号)传至消防报警系统。每台消防水泵启/停状态信号(通过无源触点信号)传至消防报警系统。每台消防水泵故障信号(通过无源触点信号)传至消防报警系统。控制柜内应根据功能要求留有足够的端子,并预留25%的空端子。消防泵控制柜中应为消防报警系统预留无源触电信号,负责人有责任协调并确定无源触点信号接点的预留位置。自动喷淋水泵控制柜应可接受泵组出口水管上的压力传感器的压力变送信号,当压力低于稳压泵启动压力值时,控制柜发出指令开启稳压泵,当系统达到压力设定值时,关闭稳压泵;当压力低于自动喷淋主泵启动的压力值时,控制柜发出指令开启自动喷淋主泵,给喷淋系统提供达到设计值的足够的水量。
