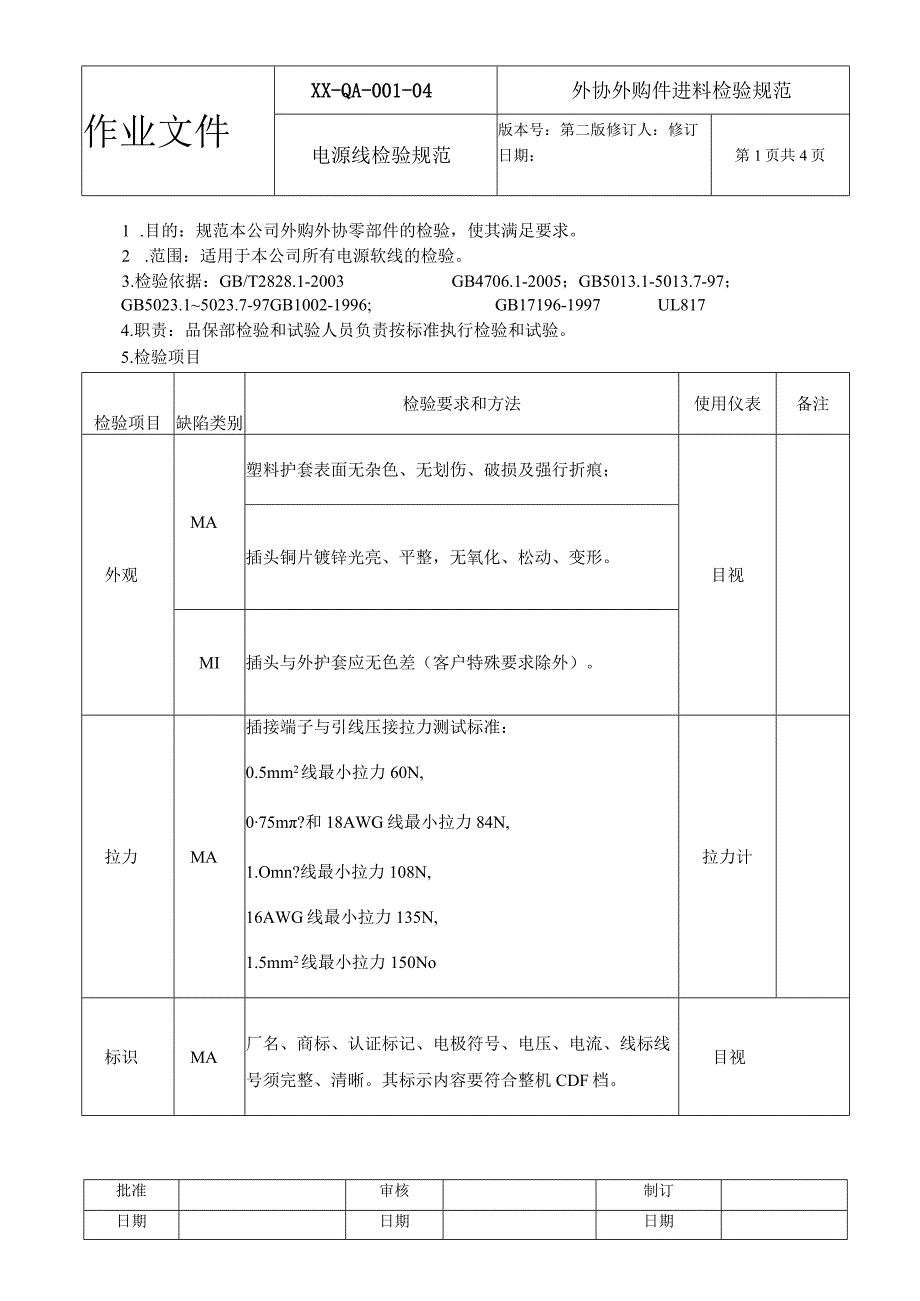

电源线检验规范.docx_第1页
第1页 / 共4页

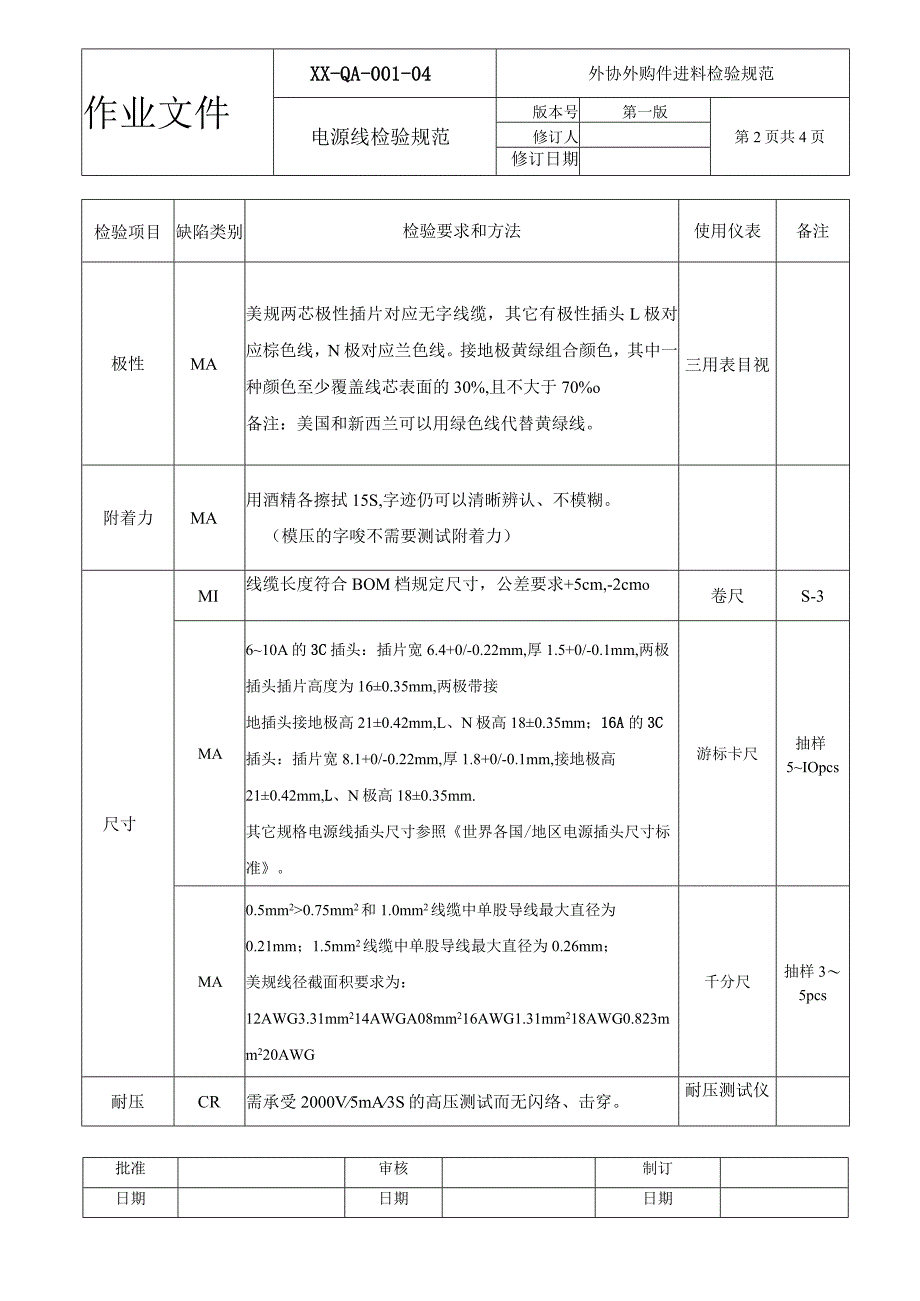

电源线检验规范.docx_第2页
第2页 / 共4页

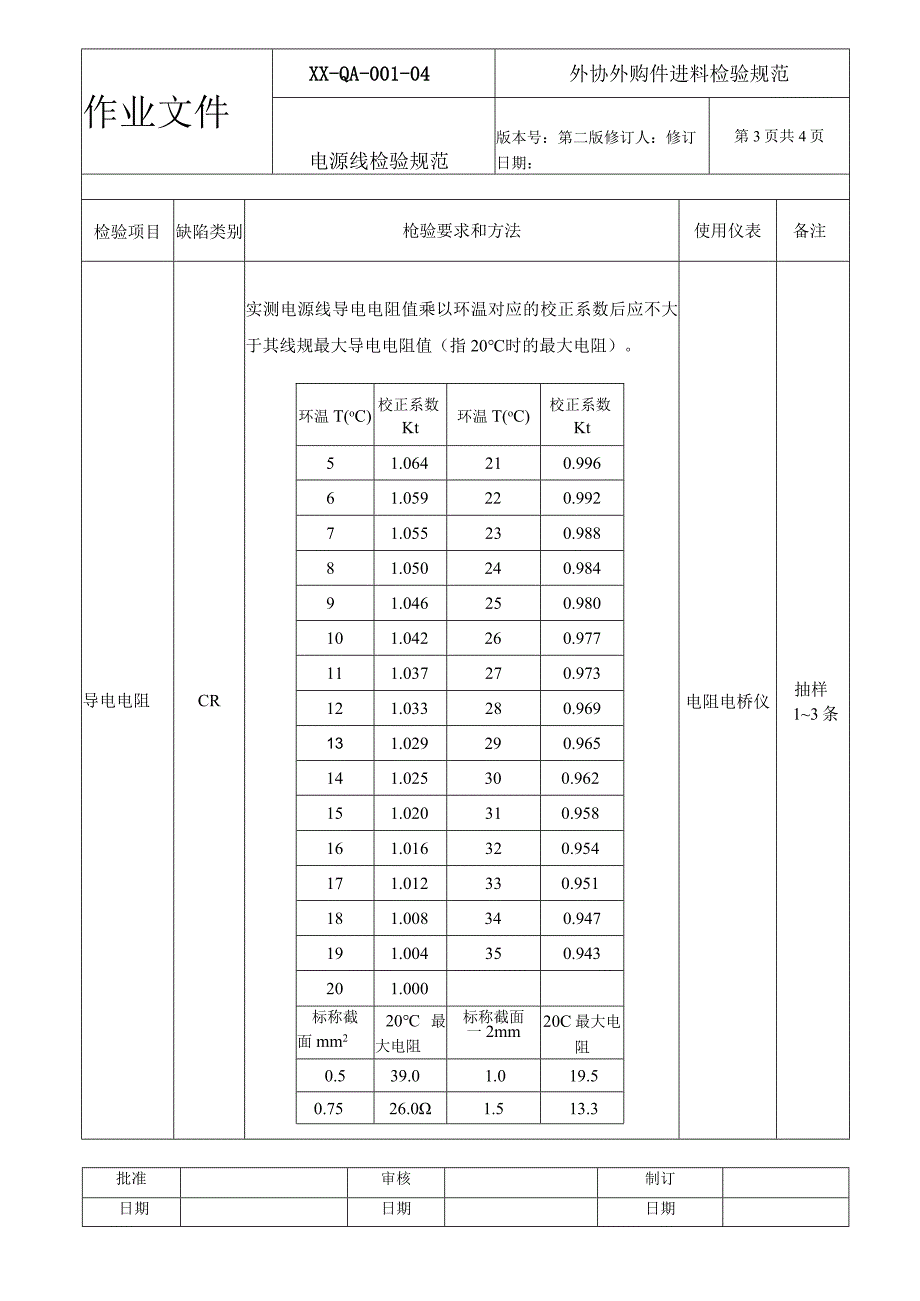

电源线检验规范.docx_第3页
第3页 / 共4页
电源线检验规范.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《电源线检验规范.docx》由会员分享,可在线阅读,更多相关《电源线检验规范.docx(4页珍藏版)》请在第壹文秘上搜索。

1、作业文件XX-QA-001-04外协外购件进料检验规范电源线检验规范版本号:第二版修订人:修订日期:第1页共4页1 .目的:规范本公司外购外协零部件的检验,使其满足要求。2 .范围:适用于本公司所有电源软线的检验。3.检验依据:GB/T2828.1-2003GB4706.1-2005;GB5013.1-5013.7-97;GB5023.15023.7-97GB1002-1996;GB17196-1997UL8174.职责:品保部检验和试验人员负责按标准执行检验和试验。5.检验项目检验项目缺陷类别检验要求和方法使用仪表备注外观MA塑料护套表面无杂色、无划伤、破损及强行折痕;目视插头铜片镀锌光亮、

2、平整,无氧化、松动、变形。MI插头与外护套应无色差(客户特殊要求除外)。拉力MA插接端子与引线压接拉力测试标准:0.5mm2线最小拉力60N,075m?和18AWG线最小拉力84N,1.Omn?线最小拉力108N,16AWG线最小拉力135N,1.5mm2线最小拉力150No拉力计标识MA厂名、商标、认证标记、电极符号、电压、电流、线标线号须完整、清晰。其标示内容要符合整机CDF档。目视批准审核制订日期日期日期作业文件XX-QA-001-04外协外购件进料检验规范电源线检验规范版本号第一版第2页共4页修订人修订日期检验项目缺陷类别检验要求和方法使用仪表备注极性MA美规两芯极性插片对应无字线缆,

3、其它有极性插头L极对应棕色线,N极对应兰色线。接地极黄绿组合颜色,其中一种颜色至少覆盖线芯表面的30%,且不大于70%o备注:美国和新西兰可以用绿色线代替黄绿线。三用表目视附着力MA用酒精各擦拭15S,字迹仍可以清晰辨认、不模糊。(模压的字唆不需要测试附着力)尺寸MI线缆长度符合BOM档规定尺寸,公差要求+5cm,-2cmo卷尺S-3MA610A的3C插头:插片宽6.4+0/-0.22mm,厚1.5+0/-0.1mm,两极插头插片高度为160.35mm,两极带接地插头接地极高210.42mm,L、N极高180.35mm;16A的3C插头:插片宽8.1+0/-0.22mm,厚1.8+0/-0.1

4、mm,接地极高210.42mm,L、N极高180.35mm.其它规格电源线插头尺寸参照世界各国/地区电源插头尺寸标准。游标卡尺抽样5IOpcsMA0.5mm20.75mm2和1.0mm2线缆中单股导线最大直径为0.21mm;1.5mm2线缆中单股导线最大直径为0.26mm;美规线径截面积要求为:12AWG3.31mm214AWGA08mm216AWG1.31mm218AWG0.823mm220AWG0.519mm222AWG0324mm224AWG0.205mm2千分尺抽样35pcs耐压CR需承受2000V5mA3S的高压测试而无闪络、击穿。耐压测试仪批准审核制订日期日期日期作业文件XX-QA

5、-001-04外协外购件进料检验规范电源线检验规范版本号:第二版修订人:修订日期:第3页共4页检验项目缺陷类别枪验要求和方法使用仪表备注导电电阻CR实测电源线导电电阻值乘以环温对应的校正系数后应不大于其线规最大导电电阻值(指20时的最大电阻)。电阻电桥仪抽样13条环温T(oC)校正系数Kt环温T(oC)校正系数Kt51.064210.99661.059220.99271.055230.98881.050240.98491.046250.980101.042260.977111.037270.973121.033280.969131.029290.965141.025300.962151.020

6、310.958161.016320.954171.012330.951181.008340.947191.004350.943201.000标称截面mm220最大电阻标称截面一2mm20C最大电阻0.539.01.019.50.7526.01.513.3批准审核制订日期日期日期作业文件XX-QA-001-04外协外购件进料检验规范电源线检验规范版本号:第二版第4页共4页修订人:修订日期:检验项目陷别缺类检验要求和方法使用仪表备注导电电阻CR电阻电桥仪抽样13条标称截面mm220C最大电阻标称截面mm220最大电阻12AWG5.6422AWG56.114AWG8.9624AWG95.2816AWG14.026AWG152.2118AWG22.220AWG35.36.抽样检验标准依据GB2828.1-2003一般11级水平抽检其AQL值为严重缺陷(CR):0/1一般缺陷(MA):0.65轻微缺陷(MI):2.5备注:1.3C插头尺寸参照GB1002-1996家用和类似用途单相插头插座型式、基本参数和尺寸2.其它规格电源线插头尺寸参照世界各国/地区电源插头尺寸标准。批准审核制订日期日期日期
