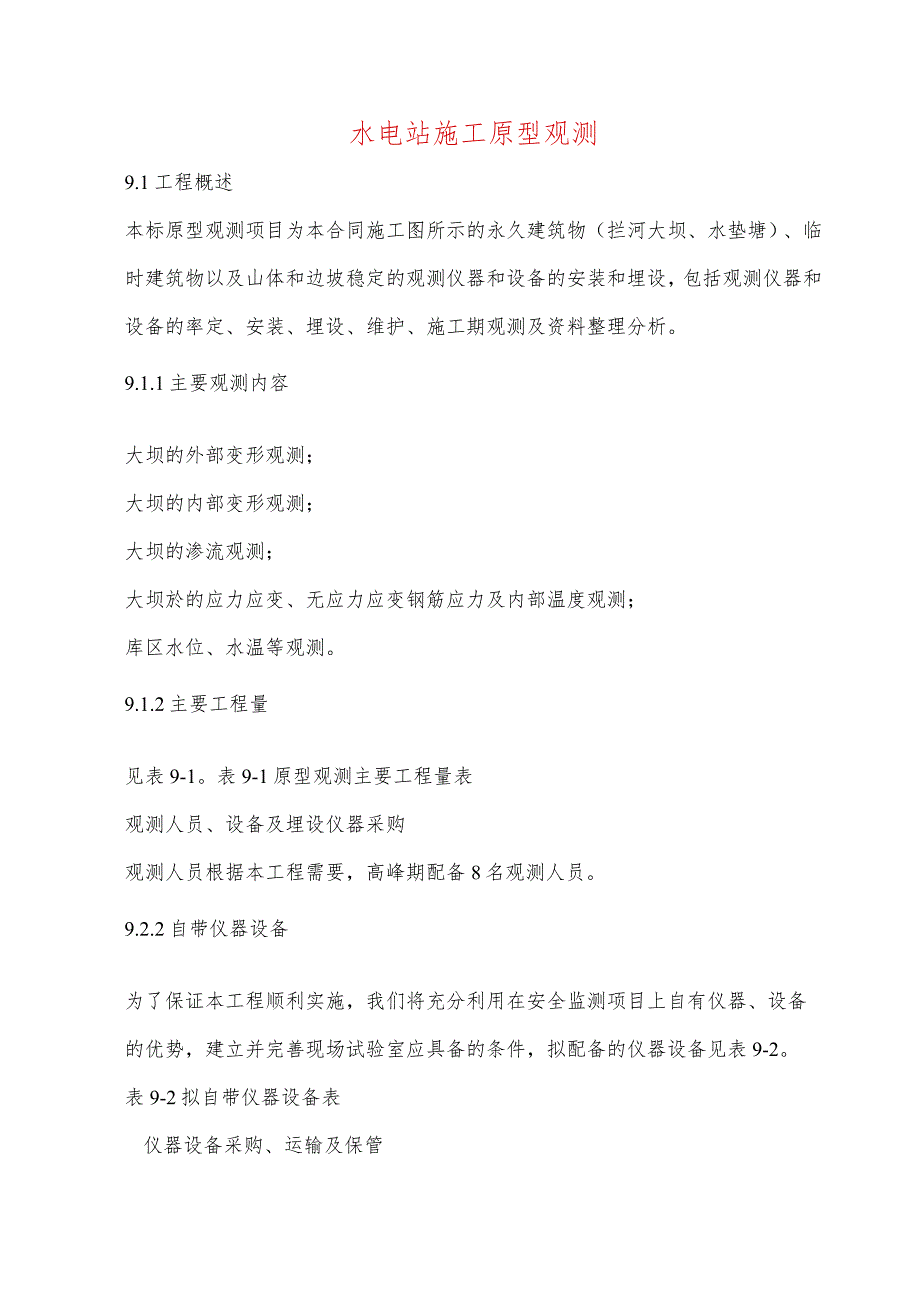

1、水电站施工原型观测9.1工程概述本标原型观测项目为本合同施工图所示的永久建筑物（拦河大坝、水垫塘）、临时建筑物以及山体和边坡稳定的观测仪器和设备的安装和埋设，包括观测仪器和设备的率定、安装、埋设、维护、施工期观测及资料整理分析。9.1.1主要观测内容大坝的外部变形观测；大坝的内部变形观测；大坝的渗流观测；大坝於的应力应变、无应力应变钢筋应力及内部温度观测；库区水位、水温等观测。9.1.2主要工程量见表9-1。表9-1原型观测主要工程量表观测人员、设备及埋设仪器采购观测人员根据本工程需要，高峰期配备8名观测人员。9.2.2自带仪器设备为了保证本工程顺利实施，我们将充分利用在安全监测项目上自有仪器

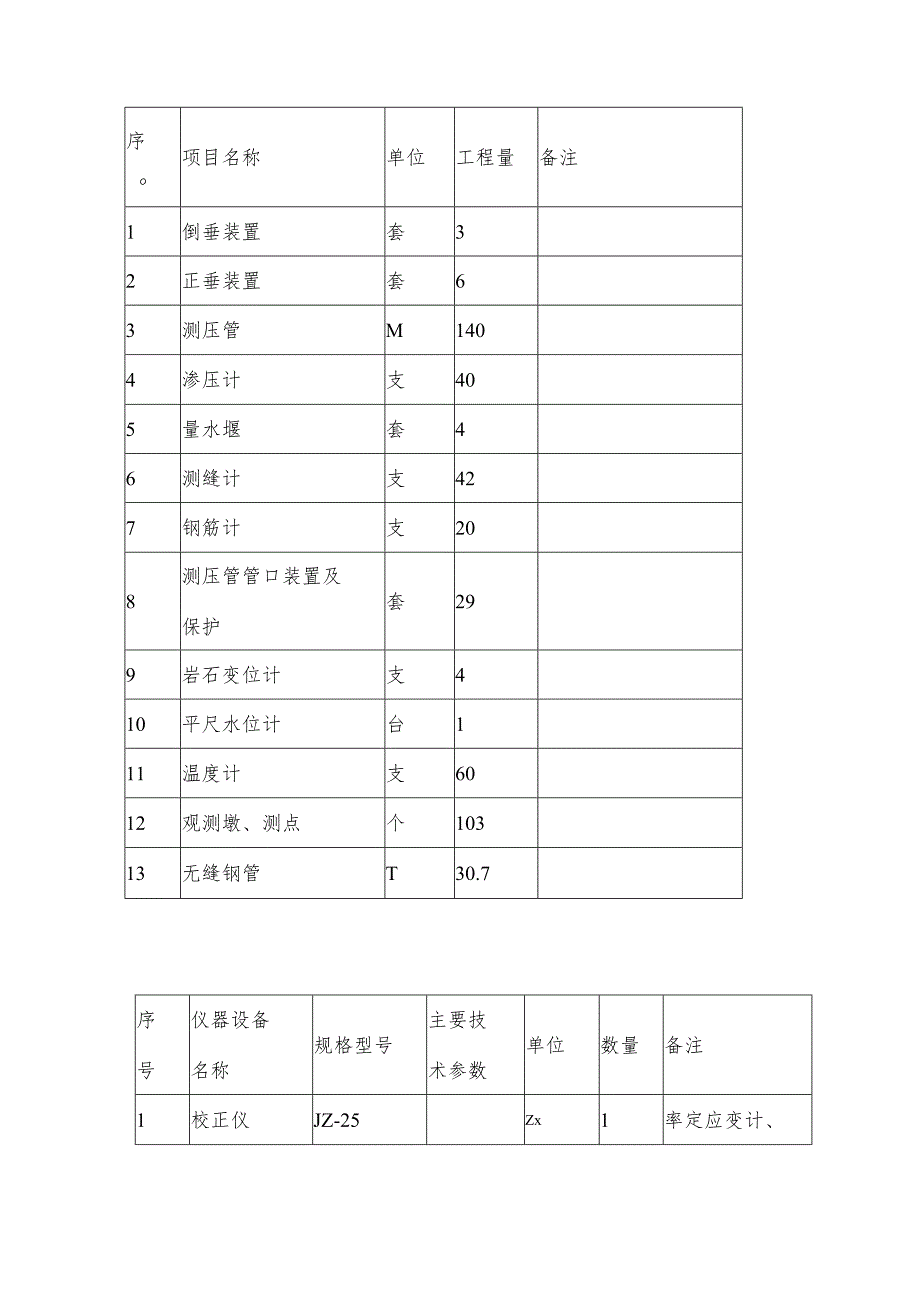

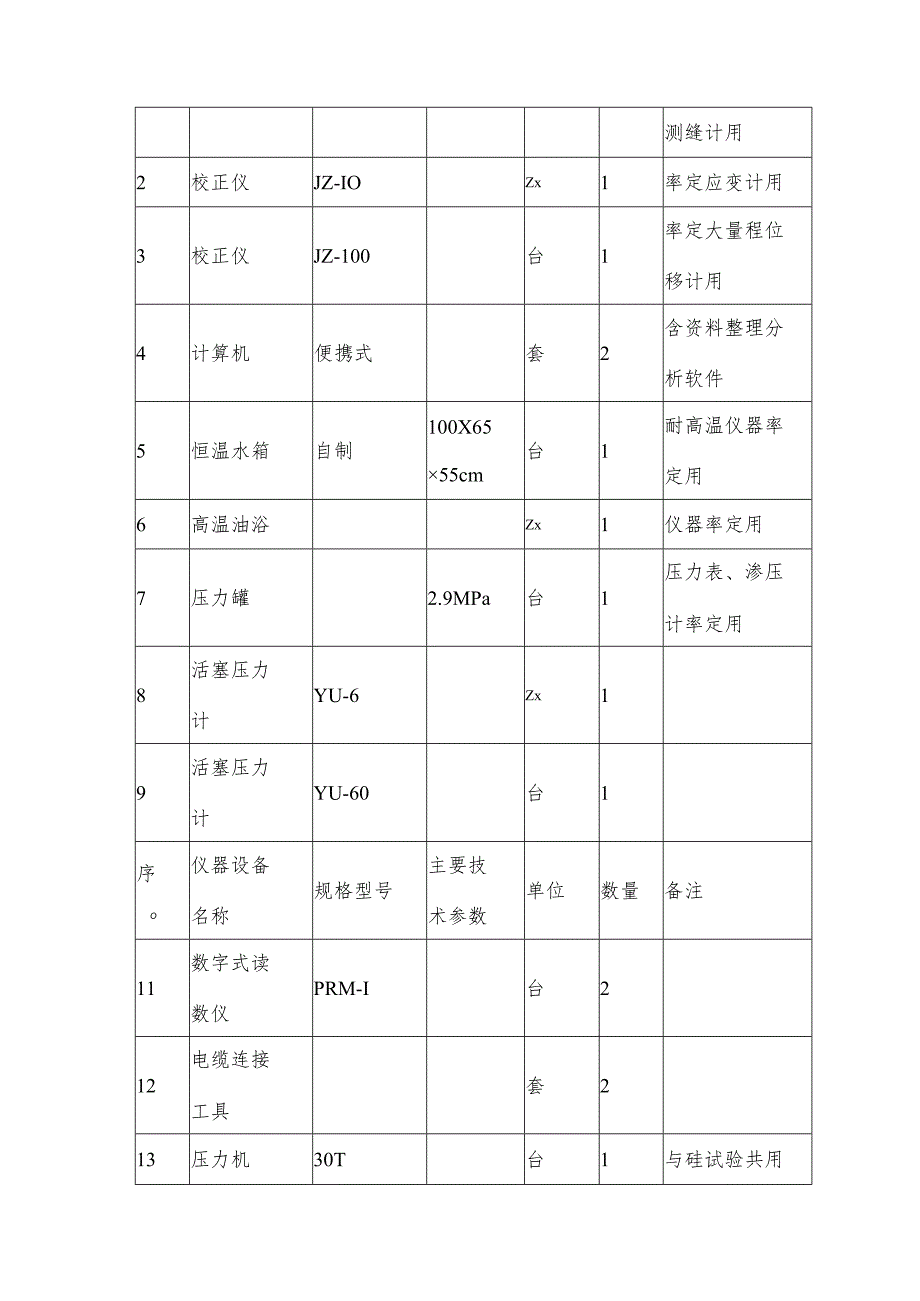

2、、设备的优势，建立并完善现场试验室应具备的条件，拟配备的仪器设备见表9-2。表9-2拟自带仪器设备表仪器设备采购、运输及保管序O项目名称单位工程量备注1倒垂装置套32正垂装置套63测压管M1404渗压计支405量水堰套46测缝计支427钢筋计支208测压管管口装置及保护套299岩石变位计支410平尺水位计台111温度计支6012观测墩、测点个10313无缝钢管T30.7序号仪器设备名称规格型号主要技术参数单位数量备注1校正仪JZ-25Zx1率定应变计、测缝计用2校正仪JZ-IOZx1率定应变计用3校正仪JZ-100台1率定大量程位移计用4计算机便携式套2含资料整理分析软件5恒温水箱自制100X
3、6555cm台1耐高温仪器率定用6高温油浴Zx1仪器率定用7压力罐2.9MPa台1压力表、渗压计率定用8活塞压力计YU-6Zx19活塞压力计YU-60台1序O仪器设备名称规格型号主要技术参数单位数量备注11数字式读数仪PRM-I台212电缆连接工具套213压力机30T台1与硅试验共用14万能材料试验仪100T台1与校试验共用15兆欧表100VZx116岩芯钻机Xu-300功率22KW套217高速制浆机WJ-600功率18KW台218灌浆泵SNS100/50功率22KW台219贮浆桶JJS-2B功率IOKWZx120水准仪台121经纬仪台122全站仪台1设备及仪器由发包人采购后运到工地，我公司对
4、仪器进行外观检查,并用读数仪对仪器进行简单的测试，发现问题应采取进一步手段进行检查，若确认仪器存在缺陷应马上与厂家联系更换事宜。仪器安装前30天按照规程规范对仪器进行率定，不合格的仪器坚决予以淘汰。将检验合格的仪器储存在干燥、通风、防盗的仓库内，避免相互挤压、碰撞。9.2.4仪器率定、检验仪器率定检验是保证仪埋完好率、取得准确数据的重要环节，拟派一名高级工程师进行严格把关，对埋设在建筑物内的仪器设备按相应标准进行，对没有检验标准的仪器设备则参照相应标准规范进行。现场配备率定设备并建立满足规范要求试验环境的试验室，率定检验的项目及指标见表9-3。9.3原型观测土建施工原型观测土建施工主要是各种仪
5、器钻孔、观测站、观测墩等。表9-3仪器率定检验参数表9.3.1钻孔钻孔主要是倒垂装置、基岩变位计、测压管和渗压计等仪器的仪埋钻孔。钻孔特性钻孔精度要求高，最大孔深达25m,孔径64m6218m;廊道钻孔，场地狭小，机具布置受到一定限制；孔位数量多，但大多数孔深度较浅，搬迁钻机频繁且搬距较远。水、电布置利用钻孔附近施工项目的水、电供应系统。(3)施工程序跟踪测斜清基f测量放样f钻机就位一钻孔fO-仪器安装一仪器测试一灌浆回填输渣落钻孔与灌浆方法及技术措施拟用XU-300型地质岩芯钻机、金刚石钻头或合金钻头造孔，采取岩石芯样。钻进过程中遇失水、坍孔等特殊情况，采用套管护壁处理。钻孔过程认真记录钻孔
6、进尺、回水颜色、失水、掉钻等特殊情况。序O仪器设备名称执行标准率定参数1差动电阻式仪器GB/T3408-94WT3413-94力学性能、温度性能、绝缘性能2弦式仪器GB/T13606-92分辨率、非线形度、额定输出、灵敏度系数、不重复度、相关系数、滞后误差、综合误差及温度性能、绝缘性能3其他仪器参照SDJ336-89由厂家提供出厂合格证及有关参数4电缆SDJ336-89防水密封性、芯线电阻5压力表由计量局标定6差动电阻测量GB/T3412-94每年鉴定一次，每次观测前后用电桥率定器自检为保证钻孔孔斜要求，采用经纬仪测量放样，用角度尽放钻孔顶角，用锚筋锚固钻机，钻进中采用加长钻具和跟踪测斜。钻孔
7、后回填灌浆采用SNS100/50灌浆泵，浆液配比由设计监理单位审定，灌浆最大压力不超过0.5Mpa,边灌边拔护管，逐次注满。(5)钻孔进度安排在施工过程中，优先施工有仪埋孔部位，使仪埋钻孔与周围开挖同步进行，不占直线工期。9.3.2观测房、观测墩观测房主要是将原型观测仪器埋设后的电缆集中牵引到观测房内，以便用测试仪器集中进行观测。在施工初期，观测房还未形成前，承包人在现场设置临时观测站，将分期埋设的仪器电缆逐一集中进行测读,以便获得仪器埋设后的初好读数。永久观测建成后，电缆再集中进行测读。观测墩用于对大坝外部变形进行变形观测，按照混凝土大坝安全监测技术规范(SDJ336-89)中有关的技术要求
8、进行观测墩的施工。仪器埋设安装大坝内观测仪器(1)温度计对于观测舲内部温度的温度计，在观测部位的於刚振捣完后，挖开此部位的於，将温度计水平置于於中，人工覆盖并仔细插捣。观测库水温的温度计，事先加工好夹具和保护管，温度计置于保护管中，两端用密封胶封闭。在浇筑於时，将温度计用夹具固定在楼板上，於拆模后，即露出温度计进行水温观测。(2)渗压计对渗压计埋设在围岩内的情况，在埋设位置先钻孔挖坑，将渗压计放入灌满砂的砂包内，砂包浸水饱和后放入坑内，坑内填砂，至坑口时用木板隔离，最后用水泥砂浆封闭坑口。对渗压计埋设在碎水平施工缝的情况，在浇筑下层硅时，靠缝面预留一个深30cm、直径20Cm的孔，在预留孔内铺
9、一层细砂，将渗压计放在砂垫层上，再用细砂将仪器埋好，孔口放一盖板，即可浇筑上层o(3)测缝计埋设在坝体横缝外的测缝计，在相邻先浇块於施工时，在埋设位置用钢筋将测缝计的套筒固定在模板上，保持套筒垂直于模板面。在后浇块施工到此部位后，挖开於，将测缝计旋在套筒中固定。测缝计埋设在於与围岩支界面处。在埋设位置事先垂直围岩面钻孔,将测缝计的套筒放入孔中，用小石固定住套筒后，向孔内灌注水泥砂浆，孔口用橡胶塞塞住孔口，待水泥砂浆凝固后，取下橡胶塞，旋下套筒盖板，旋上测健计，套筒内塞满棉纱，以防碎浇筑时灌入套筒内损坏波纹管。在浇筑於中在仪器附近认真振捣。(14)钢筋计在埋设钢筋计的位置割掉比仪器短2030cm
10、的钢筋网上的钢筋，然后将钢筋计两端搭接焊在钢筋网上，在焊接过程中，钢筋计中部裹上棉纱并不断浇水，避免因焊接温度过高而损坏仪器，焊接完毕后，敲掉焊缝处的焊渣。(15)舲应变计在埋设位置首先将仪器的支座焊接固定在钢筋网上，支杆按照观测方向旋在支座上，应变计再旋在支杆的端头。在浇筑於时，时刻注意舲振捣不致使应变计移位或损坏。(16)无应力计在埋设位置首先将无应力计筒用钢筋固定住，仪器固定在筒的中部，在舲浇筑时，用同仓位的舲倒入筒中，人工插振密实，并保持仪器不移位，然后用木板将筒口封闭。(17)测压管在廊道内采用岩芯钻孔，孔径IlOmm,达到设计钻孔深度后，埋设PVC管(660mm),孔底回填15Cm
11、厚水泥砂浆，管外上部再回填40Cnl厚砾石和20cm厚砂，剩余部分灌注水泥砂浆，管口设压力表保护装置。9.4.2大坝外观仪器(1)三角网点、工作基点、坝体观测点按设计图纸要求进行观测墩的施工，墩顶面上埋设强制对中基座，保持基座水平，并设有保护装置。(2)水准基点和水准点在岩石基础上，人工挖坑，按设计图纸要求浇筑舲墩，墩顶面上水平埋设水准不锈钢的标头，并设保护装置。(3)量水堰量水堰布置在坝后或廊道内，施工时按图纸要求和尺寸进行，并安插好堰板和自记水位计，然后将引水设施引到量水堰处进行测读。(4)倒垂装置倒垂孔钻孔结束后，孔底先放入少量水泥浆，安装6168mm钢管，将钢管底部插入水泥浆中，并将锚
12、块浇固在保护管底。安装浮体组时,使浮子水平，进行垂直，位于浮桶中心，处于自由状态，并在管口设保护装置。(5)正垂装置正垂线埋设在坝体预留的竖井内，按设计要求安设好细钢丝和正垂装置即可进行观测。施工期观测和资料整理9.5.1数据校核各原型观测设备安装完毕后，及时对观测仪器进行测试、校正、建立初始读数。施工期观测做到“四无”，即无缺测、随时记录、随时计算、随时校核；“四固定”，即人员固定、仪器固定、测次固定、时间固定。9. 5.2数据处理各类数据均存入计算机进行数据处理，及时将观测物理量转换成相应的温度、应力、位移、渗压水位等物理量，并绘制时间过程线和相关曲线。读数频率对每一个观测仪器测取初始读数
13、，对卡尔逊系列仪器在埋设后，每15分钟测取一次，至少5次。观测仪器安装后前5天，每6小时测取一次。从第6天到第30天，每12小时测取一次。随后，依据中国标准SDJ336-89测取读数。大坝位移观测在工程蓄水初期，每5天观测1次；当库水位至设计高程1年后，一般每月测12次。大坝渗流观测在工程蓄水初期，每天观测1次；当库水位至设计高程1年后，若末发现异常现象，每5天测1次。大坝上、下游水位每天观测1次。9.6原型观测仪器保护及配合原型观测仪器埋设、观测工作和主体施工往往是同时进行，既是主体施工的一部分，又占主体施工相互制约影响，为了按时高质量地完成原型观测施工任务，要求施工单位之间密切配合，统一协
14、调指挥。必须将仪器施工纳入施工进度计划中，采取有力措施满足仪器埋设所需特殊要求和施工机械，以确保原型观测仪器及时按要求埋设。原型观测进度计划仪器设备安装、埋设工作应与现场土建施工进度紧密结合，将原型观测工作纳入主体工程施工总进度，搞好仪器埋设安装与土建施工的配合与协调，既不能因为仪器埋设而严重影响土建工程施工进度，也不能只顾土建工程施工而忽视原型观测。及时整理、报送观测资料。现场负责仪埋的人员要积极掌握现场施工进度，熟悉仪器埋设位置，提前做好仪埋准备工作，严格按设计图纸技术要求及规范进行现场放样、仪器埋设，并妥善做好电缆牵引和保护工作，同时认真收集各项资料，准确绘制仪埋草图。观测仪器设备安装前56天，将
