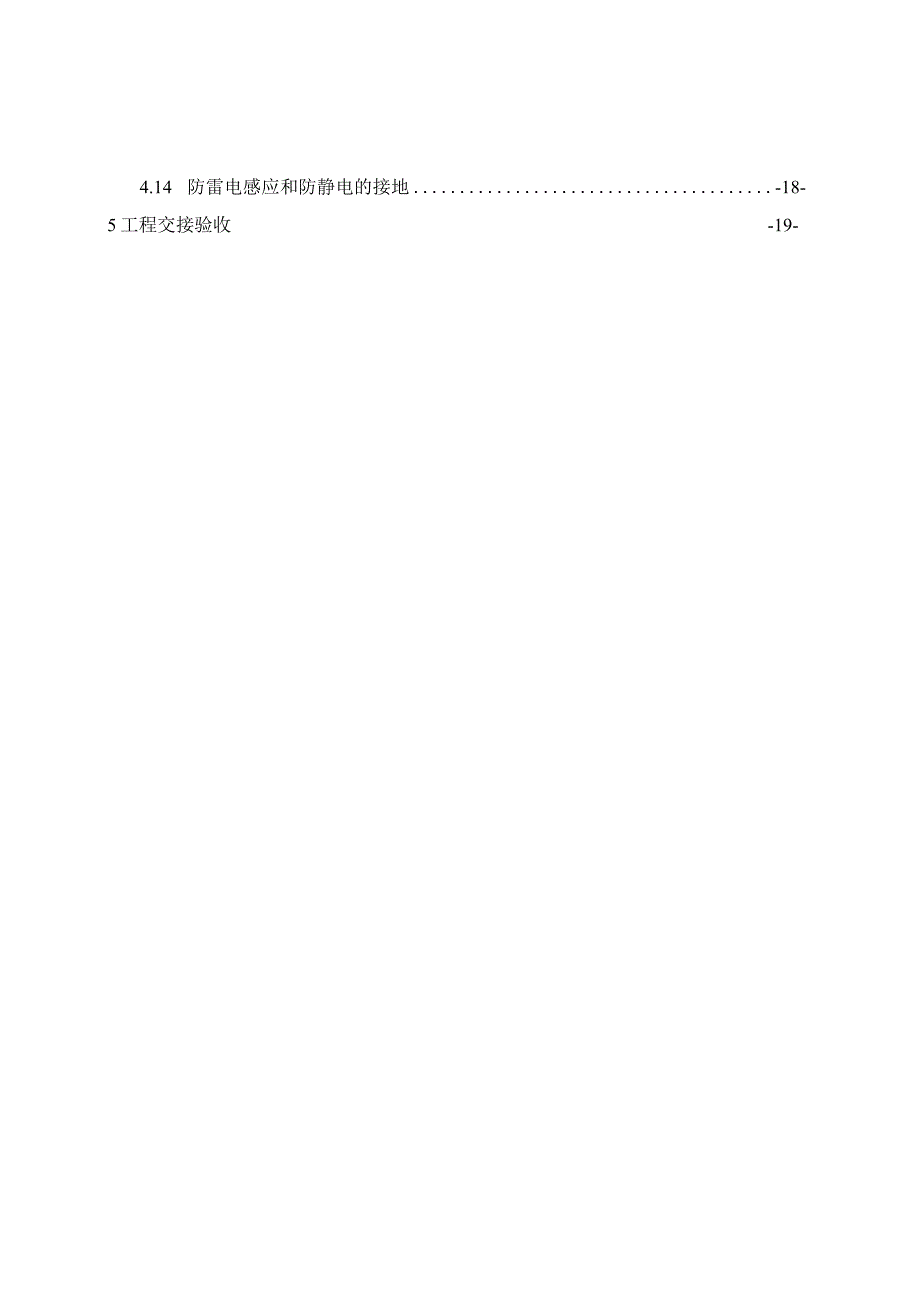

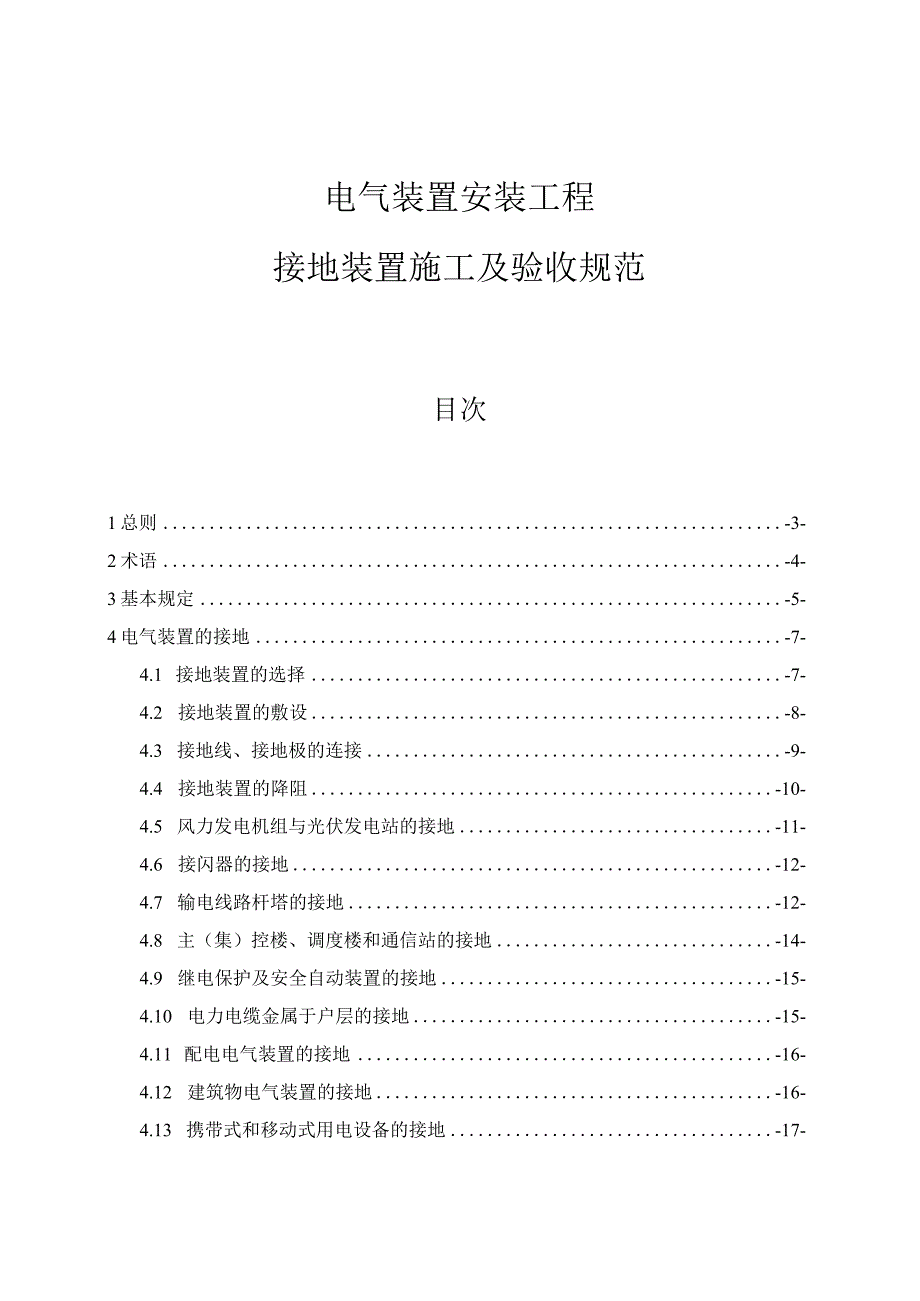

1、电气装置安装工程接地装置施工及验收规范目次1总则-3-2术语-4-3基本规定-5-4电气装置的接地-7-4.1 接地装置的选择-7-4.2 接地装置的敷设-8-4.3 接地线、接地极的连接-9-4.4 接地装置的降阻-10-4.5 风力发电机组与光伏发电站的接地-11-4.6 接闪器的接地-12-4.7 输电线路杆塔的接地-12-4.8 主（集）控楼、调度楼和通信站的接地-14-4.9 继电保护及安全自动装置的接地-15-4.10 电力电缆金属于户层的接地-15-4.11 配电电气装置的接地-16-4.12 建筑物电气装置的接地-16-4.13 携带式和移动式用电设备的接地-17-4.14 防

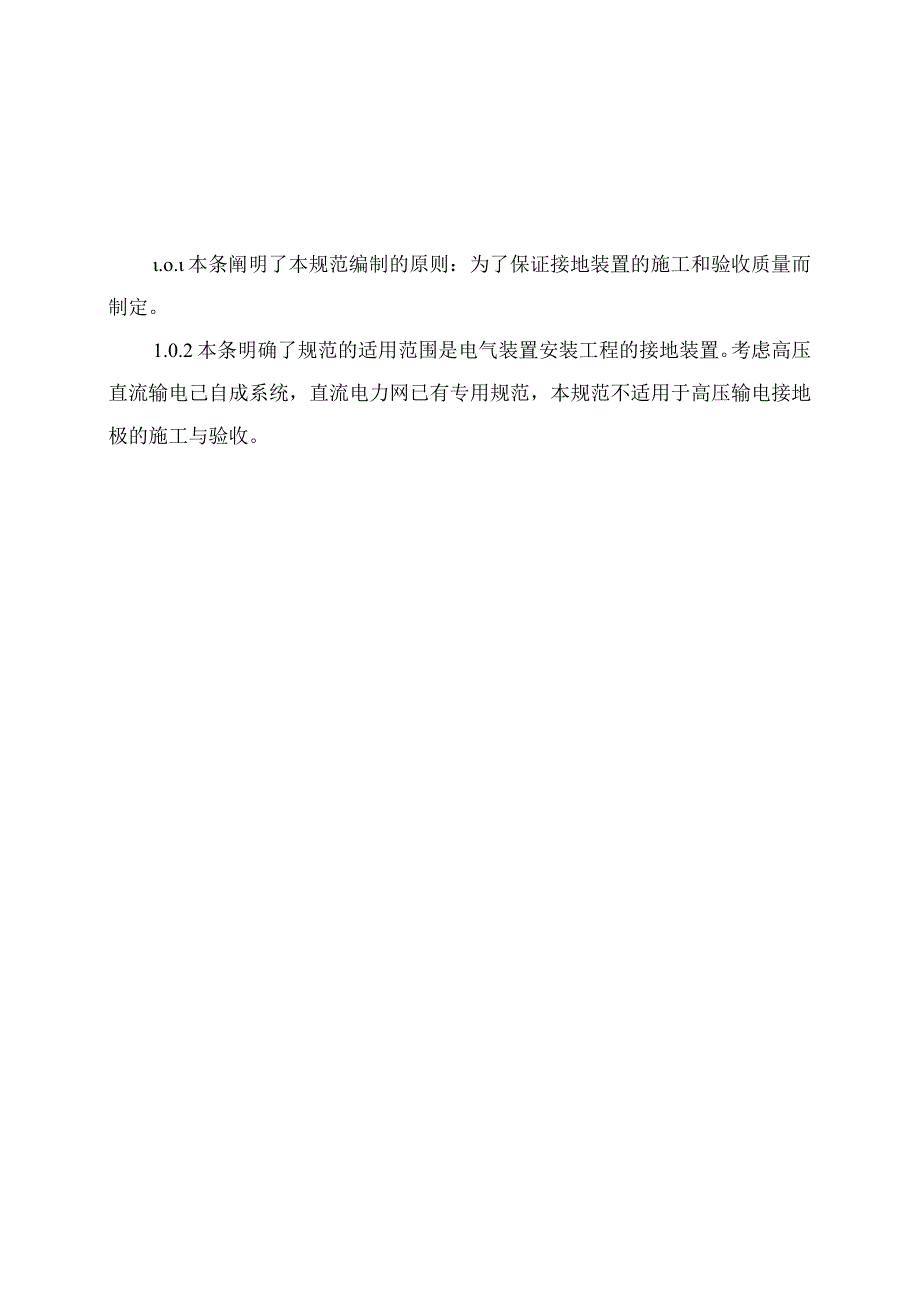

2、雷电感应和防静电的接地-18-19-5工程交接验收.o.本条阐明了本规范编制的原则：为了保证接地装置的施工和验收质量而制定。1.0.2本条明确了规范的适用范围是电气装置安装工程的接地装置。考虑高压直流输电己自成系统，直流电力网已有专用规范，本规范不适用于高压输电接地极的施工与验收。2.0.3本条参照现行国家标准建筑物防雷设计规范GB50057制定。2.0.7本条为新增加条文，适用于接地网的设计和测量。3.0.1接地装置的安装应由工程施工单位按已批准的设计文件施工，工程建设管理单位和监理单位应有专人负责监督。3.0.2随着技术进步，在接地工程中采用未列入本规范的新技术、新工艺及新材料时，要求由甲
3、方组织或委托相关机构组织技术鉴定，合格后方可使用，以满足设计及安全使用要求。3.0.3电气装置接地工程及时配合建筑施工，可减少重复劳动，从而加快工程进度和提高工程质量。3.0.4原规范中“靠近带电部分金属遮栏平日金属门工中何谓“靠近”不易判定，故将该条改为“配电装置的金属遮栏由于本条各款规定的各部分如不接地，一旦带电将直接危及人的生命安全，故列为强制性条文，必须严格执行。3.0.5本条适用的是变电站内的直流回路接地。本条第2款，当直流流经在土壤中的接地体时，由于土壤中发生电解作用，可使接地体的接地电阻值增加，同时又可使接地体及附近地下建筑物和金属管道等发生电腐蚀而造成严重的损坏。经现场调查，删
4、除原规范“三线制直流回路的中性线宜直接接地”内容。3.0.6由于接地装置采用铜等材料越来越多，相同或不同材质的材料之间的可靠连接焊接尤为重要，本条不但规定电气装置（或其接地线）与接地网连接应可靠，而且规定扩建工程的接地网与原接地网之间应按设计不少于两点连接。3.0.7接地装置的导通等试验验收，应在接地装置施工后且线路架空地线尚未敷设至厂（立的进出线终端杆塔和构架前进行。线路架空地线和架空光纤地线（CoPGW）引入厂（站）并完成安装，会导致接地电阻测试时无法完全将架空地线与接地装置隔离，其一是光纤地线由于其结构原因难以解除与接地装置的联接，也无法采取有效的隔离措施；其二是施工单位经常有意或无意地
5、将接地装置外延部分与出线终端杆塔或其接地装置进行连接,以加强降阻效果，即使解开架空普通地线在构架处与接地装置的连接跳线，也不能保证其与接地装置完全隔离。在这种条件下测量的接地电阻值比实际值是偏小的，而偏差量又无法给出，严重影响测试结果的有效性和对接地工程的评价、验收工作；其三是接地装置施工后尽快进行相关验收测试工作,以便及时发现不合格项并在投产前有条件对不合格项进行整改。3.0.9本条文规定了附属于已接地电气装置不需要重复接地的部分。由于原规范条文中“干燥房间、场所”不易判定，本次修订取消原条文中“附属于已接地高压电气装置和电力生产设施上二次设备的下列金属部分可不接地中的相关内容。删除原规程条
6、文中1、2、4、6款中不容易掌握与控制的内容。3.0.10本条与原规范相同，规定接地线一般不应作其他用途，如电缆架构或电缆钢管不应作电焊机零线，以免损伤电缆金属护层。4电气装置的接地4.1 接地装置的选择4.1.2 本条明确规定了可作为交流电气设备接地的自然接地极。4.1.3 设置将自然接地极和人工接地极分开的测量井，以便于接地装置的测试。4.1.4 热镀钵钢接地极在我国接地装置中已普遍采用，且在土壤条件较好地区使用效果良好，对土壤腐蚀性强的地区可采用铸覆钢或铜覆钢。铮覆钢即作为芯体的钢表面被钵连续包覆。生产工艺主要包括连铸、冷拉两种，目前其常规产品的钵层厚度可达到0.5mm3mm。而铜覆钢即
7、作为芯体的钢表面被铜连续包覆，主要生产工艺包括连铸、电镀、冷拉三种，目前其常规产品的铜层厚度可达到0.254mmlmm,其在大多数土壤中与紫铜腐蚀速率相当，且价格比铜便宜，当然接地极材料选用还要因地制宜做好技术经济比较。4.1.5 本条参考了现行国家标准交流电气装置的接地设计规范GB/T500650条文中规定的为最小规格。4.1.6 由于环境污染日益严重，土壤腐蚀率逐步加重，在总结实验室土壤对热镀铮钢腐蚀性试验结果基础上可得热镀钵钢年腐蚀速率为0.03mm/a0.065mmao因此相关单位选用热镀悻钢和铮覆钢应按接地装置设计年限选择镀层的厚度。4.1.8 金属软管、管道保温层的金属外皮或金属网
8、、低压照明网络的导线铅皮以及电缆金属护层等强度差，又易腐蚀，作接地线很容易出现安全隐患事故，因此严禁使用。本条为强制性条文，必须严格执行。4.1.9 对金属软管两端采用自固接头或软管接头作了规定，目的是保证连接可靠，并强调金属软管两侧的两个软管接头间保持良好的电气连接。4.2 接地装置的敷设4.2.1 接地极顶面埋设深度不宜小于0.8m,是根据现行国家标准交流电气装置的接地设计规范GB50065修订的。4.2.2 系统故障时，为确保人身安全，规定接地网的敷设要符合三点要求。参照了现行国家标准交流电气装置的接地设计规范GB50065的有关条款和相关反措要求，以保证均压以及跨步电压和接触电压满足设
9、计和运行要求。4.2.3 为防止接地线发生机械损伤和化学腐蚀，运行经验证明本条规定是可行的和必要的。4.2.4 加装断接卡的目的是便于运行、维护和检测接地电阻8接地装置由多个分接地装置组成时，应按设计要求设置接地井及便于分开的断接卡。另外增加扩建接地网时，新、旧接地网的连接通过接地井多点连接，且电气连接要良好，以便真实地反映新、旧两块接地网的接地电阻。4.2.5 外取回填土时，不重视质量会造成接地不良，故本条明确规定以引起重视。在回填士时应分层穷实，对室外接地、山区石质地段或电阻率较高的土质区段的回填工艺提出明确要求，强调了接地极敷设前对开挖沟的处理，增强了可操作性和检查依据。4.2.7 本条
10、是参照现行国家标准绝缘导线和裸导体的颜色标志GB7947制定的。4.2.8 本条主要考虑对生产维护检修带来方便。4.2.9 如接地线串联使用，则当其中一处接地线断开时，其后面串接的设备将失去接地，为避免直接危及人的生命安全，规定“严禁在一条接地线中串接两个及两个以上需要接地的电气装置本条列为强制性条文，必须严格执行。4.2.10 本条文将原条文中关于发电厂、变电站电气装置的接地线有关要求归总，并增加部分重要设备的接地要求。1规定了发电厂、变电站应专门敷设单独接地线直接与接地汇流排或接地网相连接的电气装置。2规定了不要求专门敷设单独接地线的电气装置，但仍应保证其全长为完好的电气通路。36规定了发
11、电厂、变电站重要设备和设备构架等两点接地的要求。7对电气设备附属的箱、柜、盒的接地提出要求。4.2.11 连接线短，在雷击时电感量减小，能迅速散流。4.2.12 为避免干式空心电抗器的强磁场对周围铁构件的影响，周围的铁构件不应构成闭合回路，以免产生涡流引起发热。4.2.13 本条根据现行国家标准电热设备电力装置设计规范GB50050的有关规定制定。增加了与高频滤波器相适的射频电缆应全程伴随100mm2以上的铜质接地线的规定。4.3 接地线、接地极的连接4.3.1 接地极的连接应保证接触可靠。当接地线与接地网为异种金属连接时，如铜覆钢与镀抨扁钢，可采用放热焊接，接头处应涂刷沥青防止电化学腐蚀。4
12、.3.3 为延缓接地极的腐蚀，热镀辞钢焊接的接头和热影响区处均应采取措施恢复镀怦层，涂层涂装要求可参考现行行业标准电力工程地下金属构筑物防腐技术导则DL/T539404.3.4 焊接不良不仅会带来安全隐患，而且会加速接地网接头部位的腐蚀，因此对接地线、接地极搭接焊的搭接长度作出要求，以保证焊接良好。4.3.5 针对服役工况对放热焊接接头的质量做了具体规定。4.3.6 铜或铜覆钢等金属绞线用压接端子与接地极连接，目的是保证电接接触良好。4.3.8 本条对电缆桥架的接地作了规定，目的是保证接地导通性良好。电缆桥架的接地在设计文件及桥架制造厂的说明书中一般有要求。4.3.9 本条为金属电缆桥架的接地
13、连接要求，目的是保证金属电缆桥架接地系统的电气通路导通性完好，以及电气接触良好。4.3.10 制定本条的目的是保证GIS设备就近以最短的电气距离接地,GIS重要设备（接地开关、金属氧化物避雷器）接地良好，GIS接地母线与主接地装置良好以及电气接触良好。当盆式绝缘子外圈有金属层可保证与法兰良好的接地导通时，法兰片间可不用跨接线连接。4.3.11 对本条说明如下：1本款引自现行国家标准旋转电机定额和性能GB755-2008的第11.1条，为了保证电机接地故障时保护接地线有足够的容量。2本款引自现行国家标准中小型旋转电机通用安全要求GB14711-2013的第9.5条，为规定接地螺栓应专用，如接地线
14、接在风罩、吊环、地脚螺栓或其他紧固螺栓上不可靠。4.4 接地装置的降阻4.4.1 本条提出了在高土壤电阻率地区降低接地电阻的基本方法。实践中应注意，各种降阻方法都有其应用的特定条件，在使用过程中也宜相互配合，以获得明显的降阻效果。考虑到垂直接地极间的屏蔽作用，深井施工时部分深井可打成斜井。4.4.3 在季节冻土或季节干旱地区，其表层土壤电阻率会随季节发生很大变化，但其深层土壤的电阻率基本不会发生大的变化，根据工程具体情况,可采取本条文所列降阻措施。4.4.4 目前降阻材料在我国接地工程中应用较为广泛，但效果不尽如人意，本条所列现行行业标准接地降阻材料技术条件DL/T380已对降阻剂和接地模块等
15、材料的常温电阻率、进行冲击/工频电流耐受试验后电阻率值的变化要求及理化性能作了规定，相关单位可据此对降阻产品进行考核选用。4.5 风力发电机组与光伏发电站的接地4.5.1 风力发电机组接地按功能可分为系统接地、保护接地和雷电保护接地。当接地电阻值超出允许值时，按设计要求采取相应改善措施。根据风力涡轮发电机系统雷电防护IECTR61400-24第9.1.1条的规定，风机的接地电阻值达到10,可不再考虑外引接地，即风机防雷接地可以不大于IOQ为限，因此风机防雷接地装置的冲击接地电阻按不大于10执行。4.5.2 对本条第4款说明如下：地面光伏方阵的光伏组件安装在开阔的户外，易遭雷击。如采用传统的避雷针进行防直击雷保护，则需设置数量较多的监雷针，而我国地处北半球，儿其是在冬季避雷针会造成对光伏组件遮挡阴影，不仅使光伏组件发电效率降低，还会降低光伏组件的使用寿命。根据有关资料介绍，如金属边框满足一定要求时（边框材质采用铝板、铝合金时,厚度不小于065mm,采用不锈钢、热镀悻钢时,厚度不小于0.5mm；且截面不小于50mm勺，则能满足50kA-100kA的雷电流的冲击和热稳定要求。经过对国内几个主要光伏组件生产厂家的调查，和已投产的光伏发电场运行的现状，尚未发现光伏组件遭受雷击而毁坏的。因此，采用光伏组件的金属边框作防直击雷的接闪器，其金属支架
