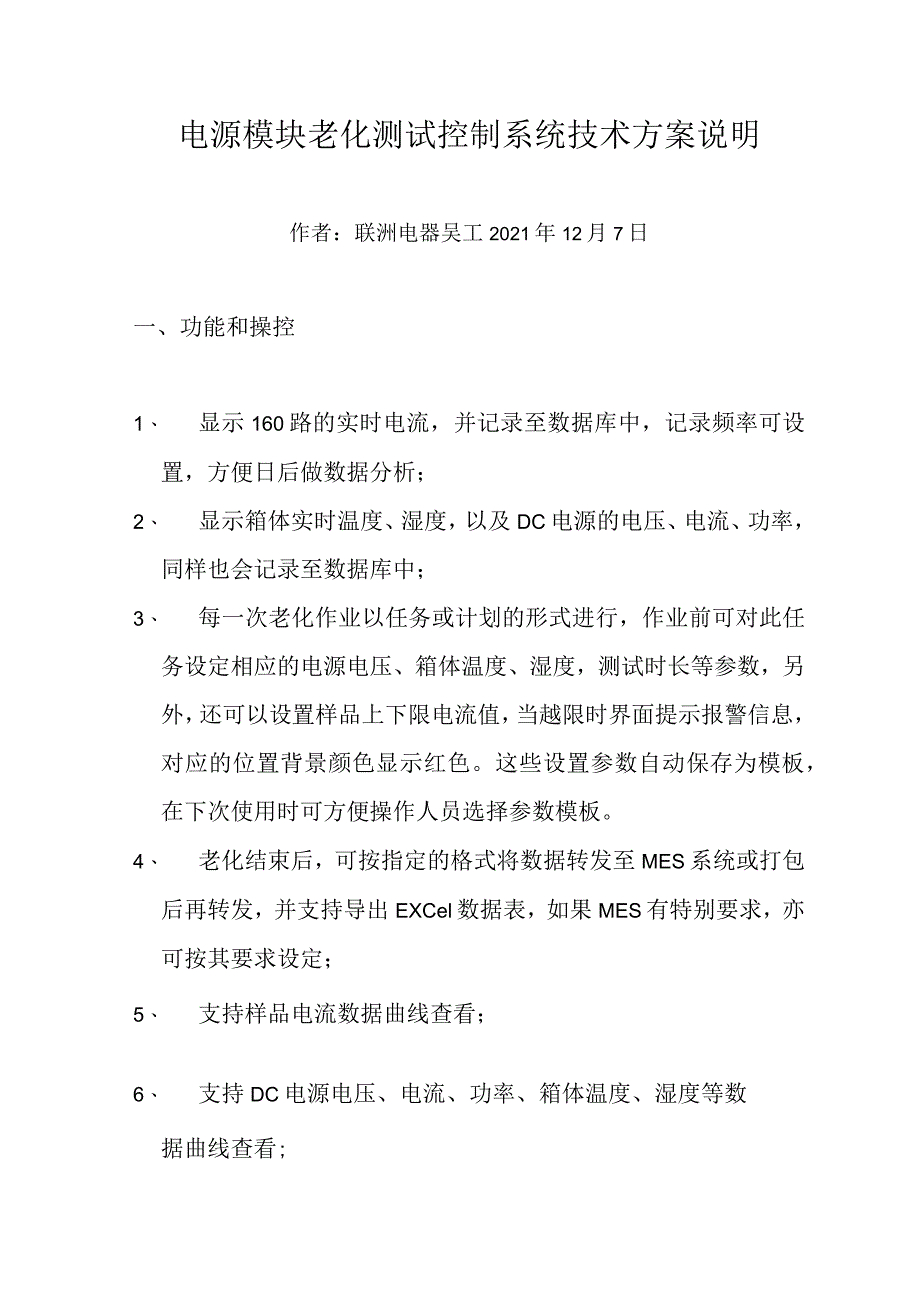

1、电源模块老化测试控制系统技术方案说明作者：联洲电器吴工2021年12月7日一、功能和操控1、 显示160路的实时电流，并记录至数据库中，记录频率可设置，方便日后做数据分析；2、 显示箱体实时温度、湿度，以及DC电源的电压、电流、功率，同样也会记录至数据库中；3、 每一次老化作业以任务或计划的形式进行，作业前可对此任务设定相应的电源电压、箱体温度、湿度，测试时长等参数，另外，还可以设置样品上下限电流值，当越限时界面提示报警信息，对应的位置背景颜色显示红色。这些设置参数自动保存为模板，在下次使用时可方便操作人员选择参数模板。4、 老化结束后，可按指定的格式将数据转发至MES系统或打包后再转发，并支

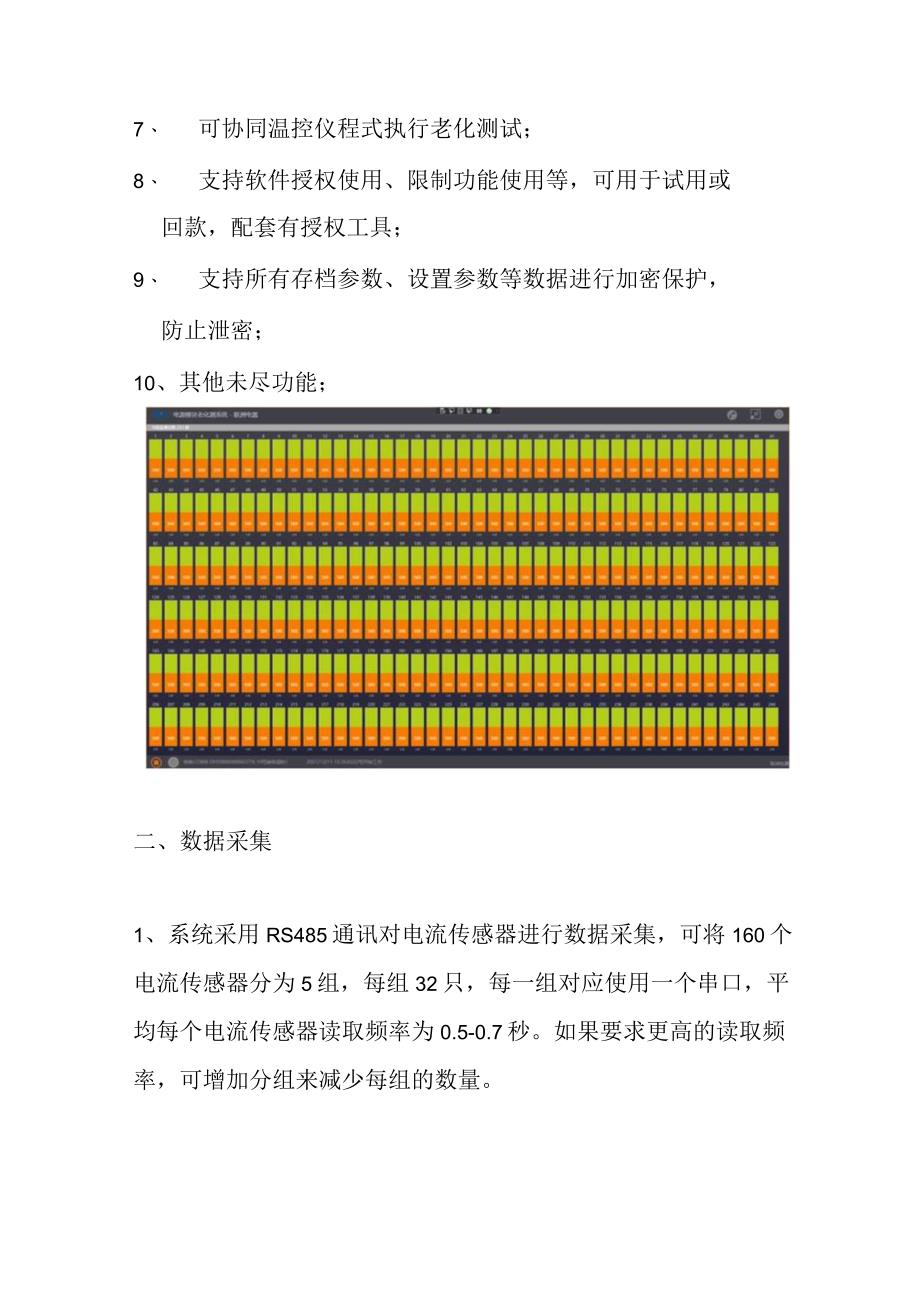

2、持导出EXCel数据表，如果MES有特别要求，亦可按其要求设定；5、 支持样品电流数据曲线查看；6、 支持DC电源电压、电流、功率、箱体温度、湿度等数据曲线查看;7、 可协同温控仪程式执行老化测试；8、 支持软件授权使用、限制功能使用等，可用于试用或回款，配套有授权工具；9、 支持所有存档参数、设置参数等数据进行加密保护，防止泄密；10、其他未尽功能；二、数据采集1、系统采用RS485通讯对电流传感器进行数据采集，可将160个电流传感器分为5组，每组32只，每一组对应使用一个串口，平均每个电流传感器读取频率为0.5-0.7秒。如果要求更高的读取频率，可增加分组来减少每组的数量。2、电流传感器采
3、用DC9-30V供电，精度为0.2%,量程为DCO-100O微安，导轨安装，宽度为24MM,是一种采用电源、采样、通讯三隔离的高性能电流传感器，特点是精度高（一般是0.5%）、性能稳定、质量好、体积小易安装。稳定二端隔离输入/输出信号隔离有效去除信号传输过程的电磁干扰输入信号/电源隔离有效滤除信号中的噪音，大大提高信号的稳定性输出信号/电源隔离有效去除电源产生巨大的电磁k信号对信号输出时的干扰三、精度控制1、 微安电流的测量精度由于被测电流非常小，属于微安级别的微小电流，但是对于我们来说，不管是微安、毫安都是一样的。因为电流采样芯片要求的测量值都是通过采样电阻得来的，对于不同量程的电流检测，区
4、别在于采样电阻的阻值和对应的信号处理电路的不同罢了。另外，传感器的测量精度是由采样芯片来决定的，此方案中确定的测量精度是比较高的0.2%级另I，比一般的0.5%级要高出整整一个级别，所以它能很好地保证电流的测量精度。2、 控制软件的控制精度首先，软件采集传感器数据采用RS485通讯，它是一种采用平衡驱动器和差分接收器的组合通讯方式，抗共模干能力增强，具有良好的抗噪声干扰性，和较长的传输距离。另外，接线也非常方便，因为它只需要两根通讯线就可以,像这样串起来就行：其次，软件向传感器、DC电源、温控仪读取数据或是设置参数是在可靠稳定抗干扰的通讯上进行的数字通讯。每一次的通讯过程都会进行CRC校验，不管是发送接收命令还是发送接收数据，都会进行，只有通过校验的数据才会被使用，这样便保证了数据的准确性，也保证了软件控制的精度。四、数据打包传输根据MES接口技术文档来组装和传输数据，一般文档中都会有相应的规定，数量格式有JSoN、XML等。而不同MES系统它的数据格式和传输方式或有不同，有的采用HTTP方式，有的采用TCPSERVER等。对此，我们有很多次不同MES系统接口对接经验，这方面尽请放心，详细过程和步骤需要MES接口技术文档即可确定。
