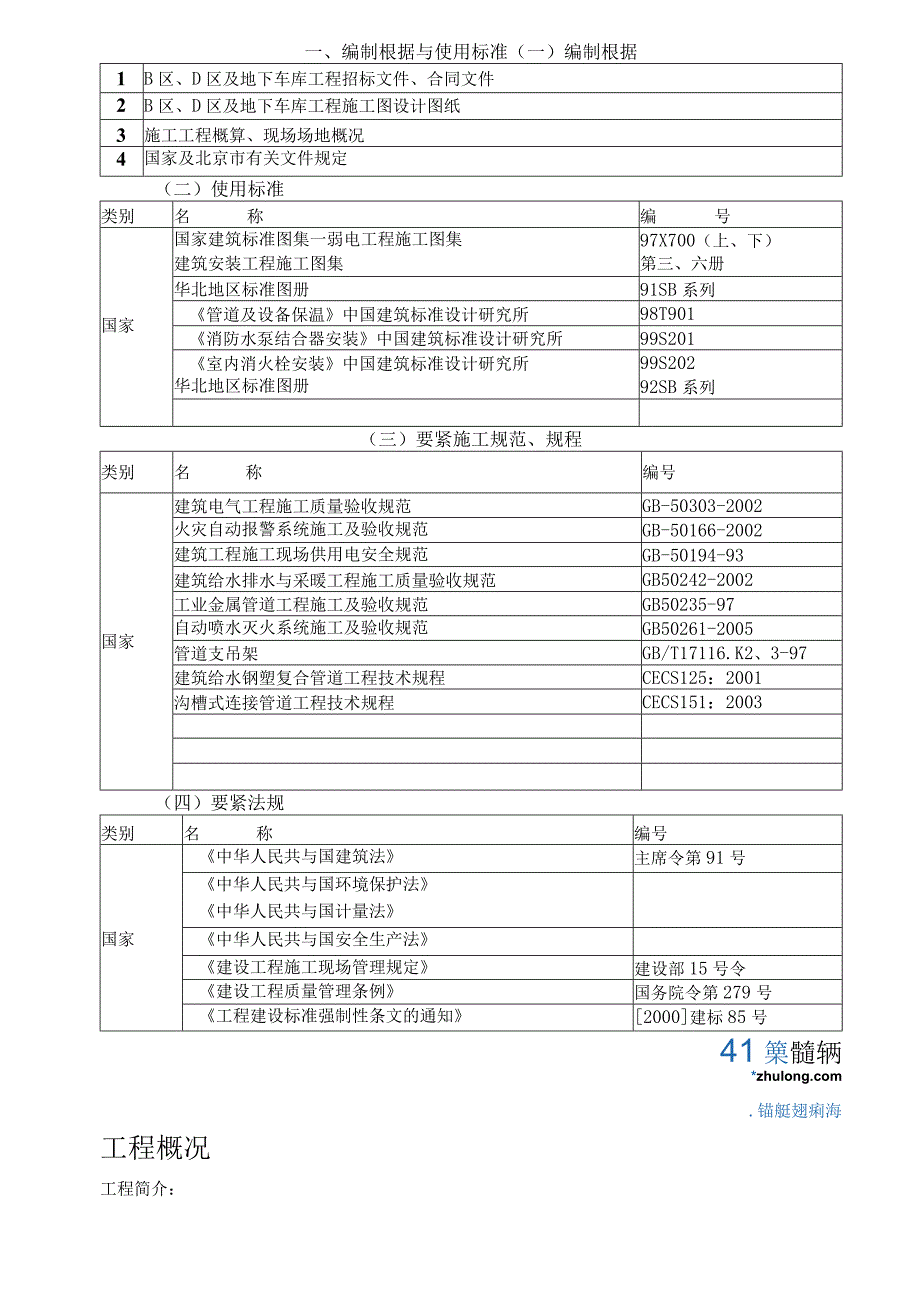

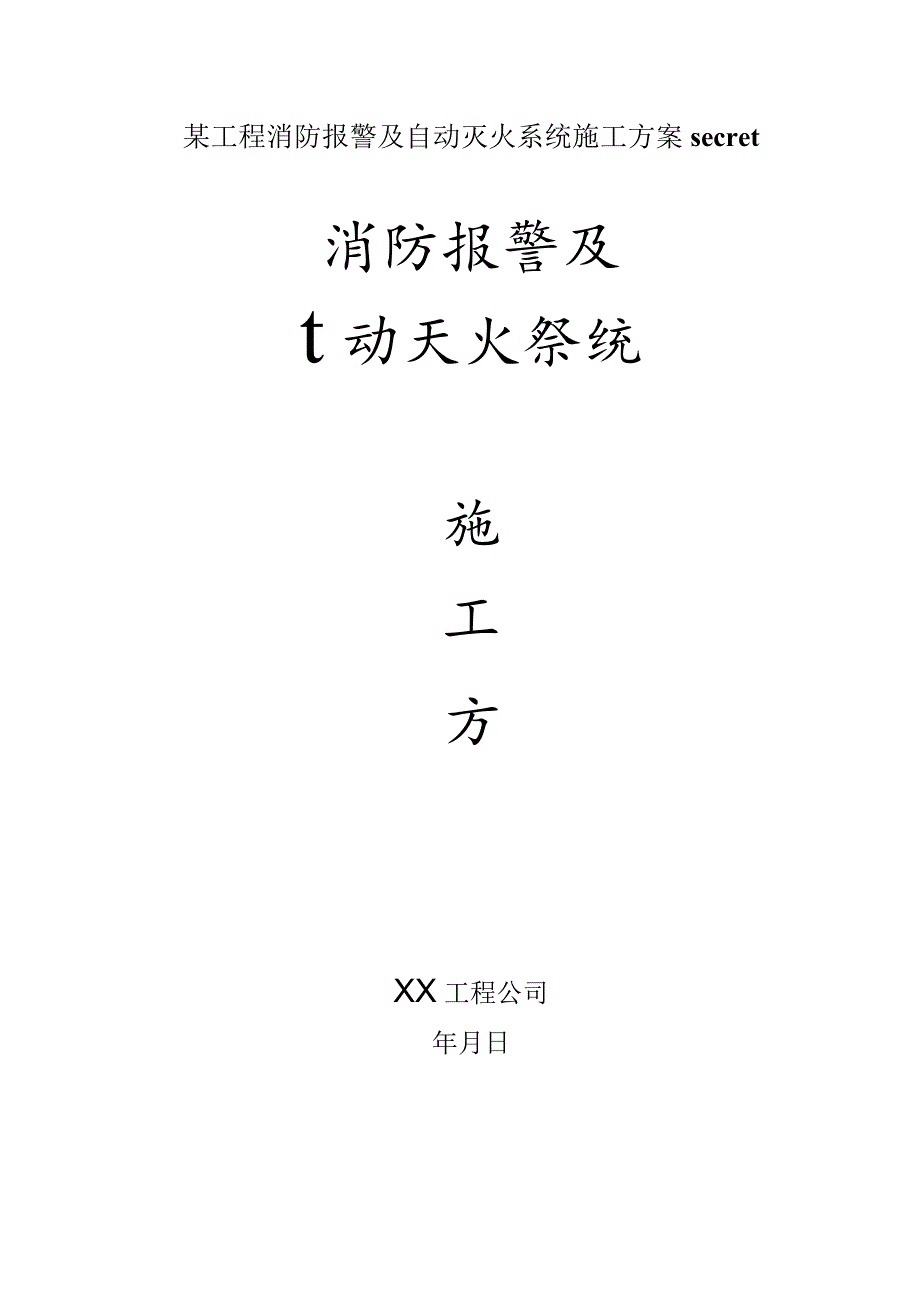

1、某工程消防报警及自动灭火系统施工方案secret消防报警及t动天火祭统施工方XX工程公司年月日一、编制根据与使用标准（一）编制根据1B区、D区及地下车库工程招标文件、合同文件2B区、D区及地下车库工程施工图设计图纸3施工工程概算、现场场地概况4国家及北京市有关文件规定（二）使用标准类别名称编号国家建筑标准图集一弱电工程施工图集97X700（上、下）建筑安装工程施工图集第三、六册华北地区标准图册91SB系列国家管道及设备保温中国建筑标准设计研究所98T901消防水泵结合器安装中国建筑标准设计研究所99S201室内消火栓安装中国建筑标准设计研究所99S202华北地区标准图册92SB系列（三）要紧施
2、工规范、规程类别名称编号国家建筑电气工程施工质量验收规范GB-50303-2002火灾自动报警系统施工及验收规范GB-50166-2002建筑工程施工现场供用电安全规范GB-50194-93建筑给水排水与采暖工程施工质量验收规范GB50242-2002工业金属管道工程施工及验收规范GB50235-97自动喷水灭火系统施工及验收规范GB50261-2005管道支吊架GB/T17116.K2、3-97建筑给水钢塑复合管道工程技术规程CECS125：2001沟槽式连接管道工程技术规程CECS151：2003（四）要紧法规类别名称编号中华人民共与国建筑法主席令第91号中华人民共与国环境保护法中华人民共

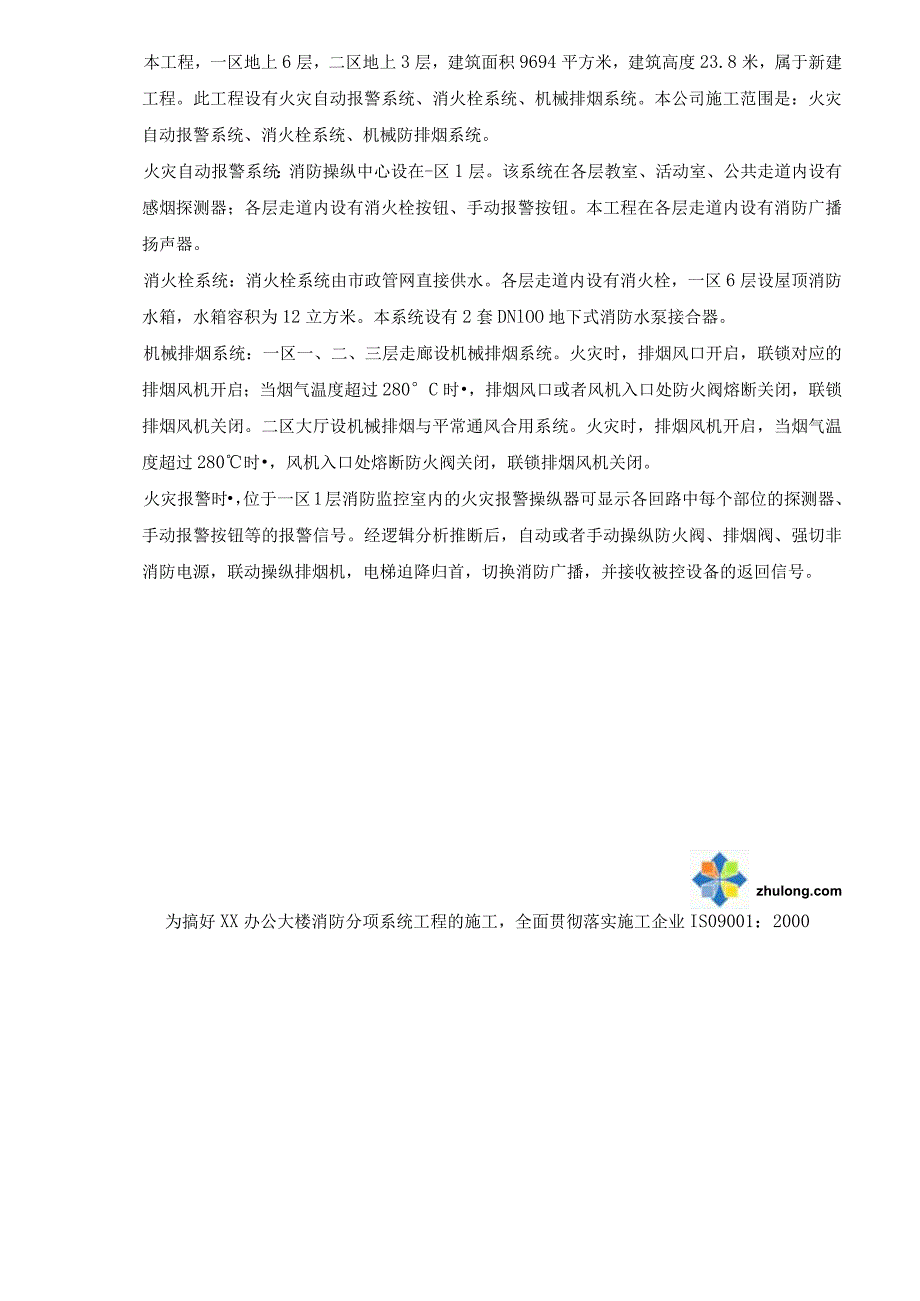

3、与国计量法国家中华人民共与国安全生产法建设工程施工现场管理规定建设部15号令建设工程质量管理条例国务院令第279号工程建设标准强制性条文的通知2000建标85号41篥髓辆*.锚艇翅痢海工程概况工程简介：本工程，一区地上6层，二区地上3层，建筑面积9694平方米，建筑高度23.8米，属于新建工程。此工程设有火灾自动报警系统、消火栓系统、机械排烟系统。本公司施工范围是：火灾自动报警系统、消火栓系统、机械防排烟系统。火灾自动报警系统：消防操纵中心设在-区1层。该系统在各层教室、活动室、公共走道内设有感烟探测器；各层走道内设有消火栓按钮、手动报警按钮。本工程在各层走道内设有消防广播扬声器。消火栓系统：
4、消火栓系统由市政管网直接供水。各层走道内设有消火栓，一区6层设屋顶消防水箱，水箱容积为12立方米。本系统设有2套DNlOO地下式消防水泵接合器。机械排烟系统：一区一、二、三层走廊设机械排烟系统。火灾时，排烟风口开启，联锁对应的排烟风机开启；当烟气温度超过280C时，排烟风口或者风机入口处防火阀熔断关闭，联锁排烟风机关闭。二区大厅设机械排烟与平常通风合用系统。火灾时，排烟风机开启，当烟气温度超过280时，风机入口处熔断防火阀关闭，联锁排烟风机关闭。火灾报警时，位于一区1层消防监控室内的火灾报警操纵器可显示各回路中每个部位的探测器、手动报警按钮等的报警信号。经逻辑分析推断后，自动或者手动操纵防火阀
5、、排烟阀、强切非消防电源，联动操纵排烟机，电梯迫降归首，切换消防广播，并接收被控设备的返回信号。为搞好XX办公大楼消防分项系统工程的施工，全面贯彻落实施工企业IS09001：2000体系，保证工程的顺利实施，确保质量，保证工期，圆满地完成整个工程。我们根据贵单位提供的XX建筑设计院的设计方案，特制定下列施工组织设计方案，并严格按此方案执行。一、项目部组织结构组织结构图如下：项目经理工程主管质量管理处材料供应部公司管工组焊工组其 它现 场 安 全4篥髓辎*.锚艇翅痢海二、施工管理在工程施工阶段，公司构成一个专门的项目组，对工作时间、劳动纪律统一管理；工地成员统一着装，佩带工牌，并签定安全责任书。
6、这个项目组的构成及职责范围如下：I、项目经理：职责：负责整个工程的系统管理，人员调度，技术支援，协调与甲方及其他管理部门的关系，签送工程联系单，组织工作人员编制整个工程的进程计划表，指导现场工程人员施工。工程结束后组织有关人员进行最后的验收。2、质量管理处职责：负责工程施工中各个工种、各个工序的工程质量整体工程的质量管理，监督各部门的质量落实情况；并参与甲方、监理的与本工程有关的隐蔽工程验收工作。3、工程主管：职责：负责工程施工中各个工种、各个工序的工程质量整体工程的质量管理。负责施工现场的施工及施工人员的安排，带领施工人员规范施工，作好施工记录，负责工程中的具体技术问题的解决，向项目经理及公
7、司汇报施工完成情况，签字负责。3、材料供应部：根据施工队长工程进度，工程主管提出材料及工具等采购要求、交项目经理批准，填写材料申购单，交公司采购或者现场采购。4、技术部：负责施工图纸技术交底，经项目经理、工程主管内部交底，确保工期及施工进度。5、核算部；负责施工过程更换，竣工核算工程量及竣工图纸的绘制，完成竣工决算，此工作由工程主管、项目经理及施工队长完成。6、资料员：负责施工过程所有技术资料、图纸、工作联系函、隐蔽工程记录、质量评定表、监理会议纪要、施工记录内容等有关文件汇总分类。7、安全员：负责工程施工现场、生活区等临时用电的保护，急电设备安全规范操作等进行定时检查，发现隐患及时改正，督促
8、施工人员安全施工。负责施工过程的安全生产，制定安全治安条例，加强安全培训，确保纪律严明，安全大计。8、后勤处：负责现场施工人员的生活等方面的服务后勤。9、综合处：协调各部门各人员之间的关系及现场其它情况。*.锚艇翅痢海三、施工配合及保证措施在该项工程的施工过程中，为保证工程的进度与质量，我们积极与甲方施工管理人员配合，以保证甲方的要求自始自终得到贯彻。同时能及时解决施工过程中施工条件不足的问题。1、必备的施工条件：A、业主方指派专人负责与我方协调与配合；B、业主方提供现场施工电源、水源与其他必要的施工条件（三通一平）。C、我方在接到甲方进场施工通知与现场条件具备的情况下，三天内进场施工，施工材
9、料进入施工场地。2、与装饰的配合：要紧是房间及平面布置、室内装修及造型的形成情况，这将影响到管网的标高与探头、喷淋头的布置。土建装饰单位务必提供其相应的图纸。3、与电气安装的配合：安装公司务必提供电源操纵箱动力操纵箱、水泵操纵箱接线方式。4、与其他施工方的衔接配合：我们在施工期间服从甲方统一安排，作好与其他项目施工方的相互衔接工作，系统地制定工程分项进度，合理地安排各个工种与边缘项目的技术接口，把本项目施工管理全面推向科学化、系统化、规模化、文明化。5、施工期间，由于甲方原因或者其他出现设计方案的更换或者使用材料方面的更换的，我方现场工程主管会积极与甲方联系，及时把甲方的意见与建议转告项目经理
10、，并及时作出更换方案图与更换说明，待甲方签字认可后，我方进行更换施工。41篥髓辆*.锚艇翅痢海四、施工方法及质量保证方案针对办公大楼消防系统的具体情况，提出下列的总体施工方案：1、为了保证施工质量，务必严格按规范规程进行施工。2、考虑本次工程的工期，故在其人员的配置上基本保持其固定性。3、务必严格按下列的施工注意事项与要求进行安全施工。（一）消防报警及联动系统工程：1、系统管线的施工要求：A.火灾自动报警系统的传输线路与50下供电的操纵线路，应使用电压等级不低于交流250V的铜芯绝缘导线或者铜芯电缆。使用交流220/380V的供电与操纵线路应使用电压等级不低于交流500V的铜芯绝缘导线或者铜芯
11、电缆。B.火灾自动报警系统的传输入线路使用穿金属管、经阻燃处理的硬质塑料管或者封闭式线槽保护方式布线。C.消防操纵、通信与警报线路使用金属管或者金属线槽保护，并应在金属管或者金属线槽上采取防火保护措施。D.不一致系统、不一致电压等级、不一致电流类别的线路，不应穿在同一管内或者线槽的同一槽孔中。E.火灾自动报警系统导线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MQ。2、安装光电感烟探测器时应注意的事项：A.本次工程在梁的顶棚上设置感烟探测器时，应符合下列规定：a、当梁突出顶棚的高度小于200mm时,可不计梁对探测器保护面积的影响。b、当梁突出顶棚的高度为2
12、00-600mm时，应确定梁对探测器保护面积的影响与一只探测器能够保护的梁间区域的个数。c、当梁突出顶棚的高度超过600mm时，被梁隔断的每个梁间区域至少应设置一只探测器。d、当梁间净距小于Inl时，可不计梁对探测器保护面积的影响。B,在宽度小于3m的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距不应超过10m；感烟探测器的安装间距不应超过15m；探测器至端墙的距离，不应大于探测器安装间距的一半。这在两超市的办公区域时多见，如今应其设置。.锚艇翅痢海D.探测器至墙壁、梁边的水平距离，不应小于0.5叱探测器周围0.5In内，不应有遮挡物。E.办公的房间或者者是超市的公共被货架、设备或
13、者隔断等分隔，其顶部至顶棚或者梁的距离小于房间净高的5%时，每个被隔开的部分至少应安装一只探测器。F.探测器至空调送风口边的水平距离不应小于L5m,并宜接近回风口安装。探测器至多孔送风顶棚孔口的水平距离不应小于0.5m。G,探测器宜水平安装。当倾斜安装时，倾斜角不应大于45。H.在电梯井、升降机井设置探测器时，其位置宜在井道上方的机房顶棚上。I.光电感烟探测器的安装图:3、各类模块的安装：A.在安装时一定要认清其型号，被操纵的设备，被操纵设备所能提供的接点及接线方式，达到的要求等。B.模块一定要固定牢固，安装于被操纵的设备的邻近。C.模块的接线及保护措施要得当。a. D,各类模块的接线图：b.
14、 1.D-8301模块的对外端子示意图Z1Z2D1D2V+GIlGN01C0M1NC1其中：ZkZ2：与操纵器信号总线连接的端子DkD2：与操纵器的DC24V电源连接的端子，不分极性躁3解期翊眼V+、G：DC24V输出端子，用于向输出触点提供+24V信号，以便实现有源DC24V输出，输出触点容量为5A,DC24V口、G：与被操纵设备无源常开触点连接的端子，用于实现设备动作回答确认（可通过电子编码器设为常闭输入）NO1、COMENC1：模块的常开常闭输出端子c. 布线要求：信号总线Zl、Z2使用RVS型双绞线，截面积；电源线DI、D2使用BV线，截面积21.5mm2;V+、G、II、G、NOKCOMkNCI使用RV线，截面积21.0mm20d. 1.D-8302模块的对外端子示意图NC COM NO O G其中：NC、COM、NO：常开、常闭操纵触点输出端子0、G：有源DC24V操纵信号输入端子布线要求：各端子外接线均使用BV线，截面积22.5m2.驱动交流型设备的方法如图：c.+ 24VGNDZlZ2联动四总线22(W380VLD-8302A模块的对外端子示意图C1C2GNDIN1IN2ABCDENQ国利料下
