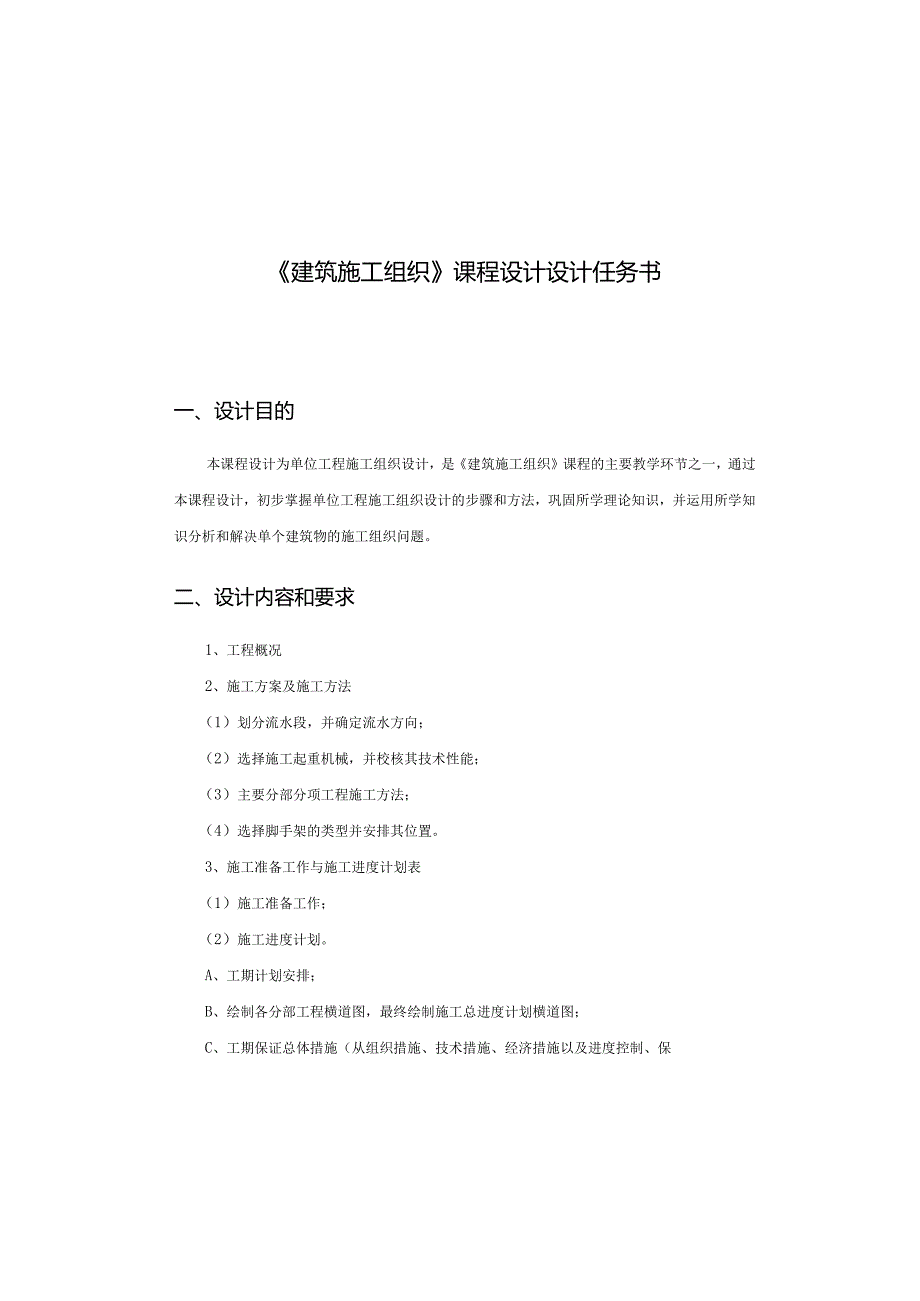

1、建筑施工组织课程设计设计任务书一、设计目的本课程设计为单位工程施工组织设计，是建筑施工组织课程的主要教学环节之一，通过本课程设计，初步掌握单位工程施工组织设计的步骤和方法，巩固所学理论知识，并运用所学知识分析和解决单个建筑物的施工组织问题。二、设计内容和要求1、工程概况2、施工方案及施工方法（1）划分流水段，并确定流水方向；（2）选择施工起重机械，并校核其技术性能；（3）主要分部分项工程施工方法；（4）选择脚手架的类型并安排其位置。3、施工准备工作与施工进度计划表（1）施工准备工作；（2）施工进度计划。A、工期计划安排；B、绘制各分部工程横道图，最终绘制施工总进度计划横道图；C、工期保证总体措

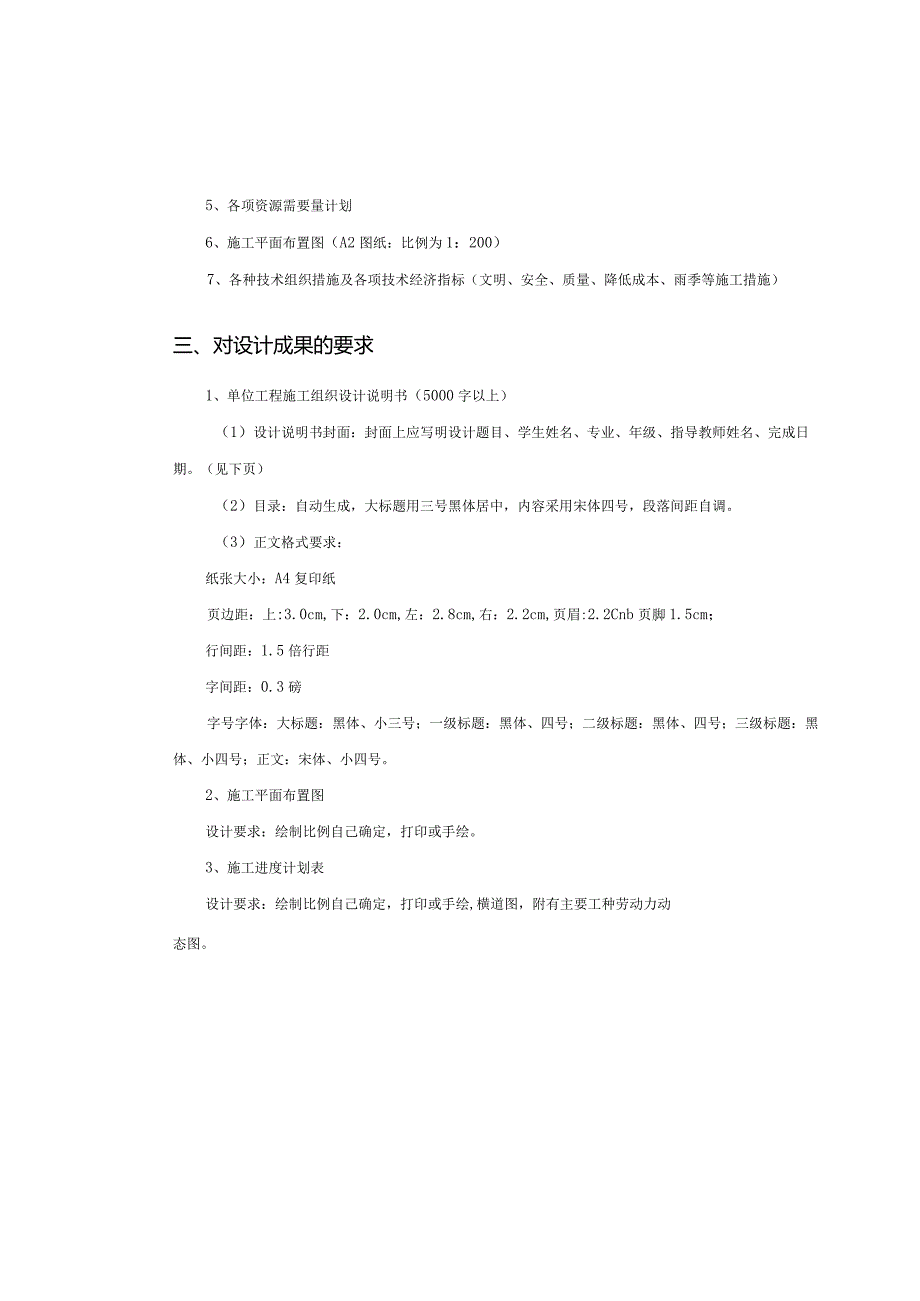

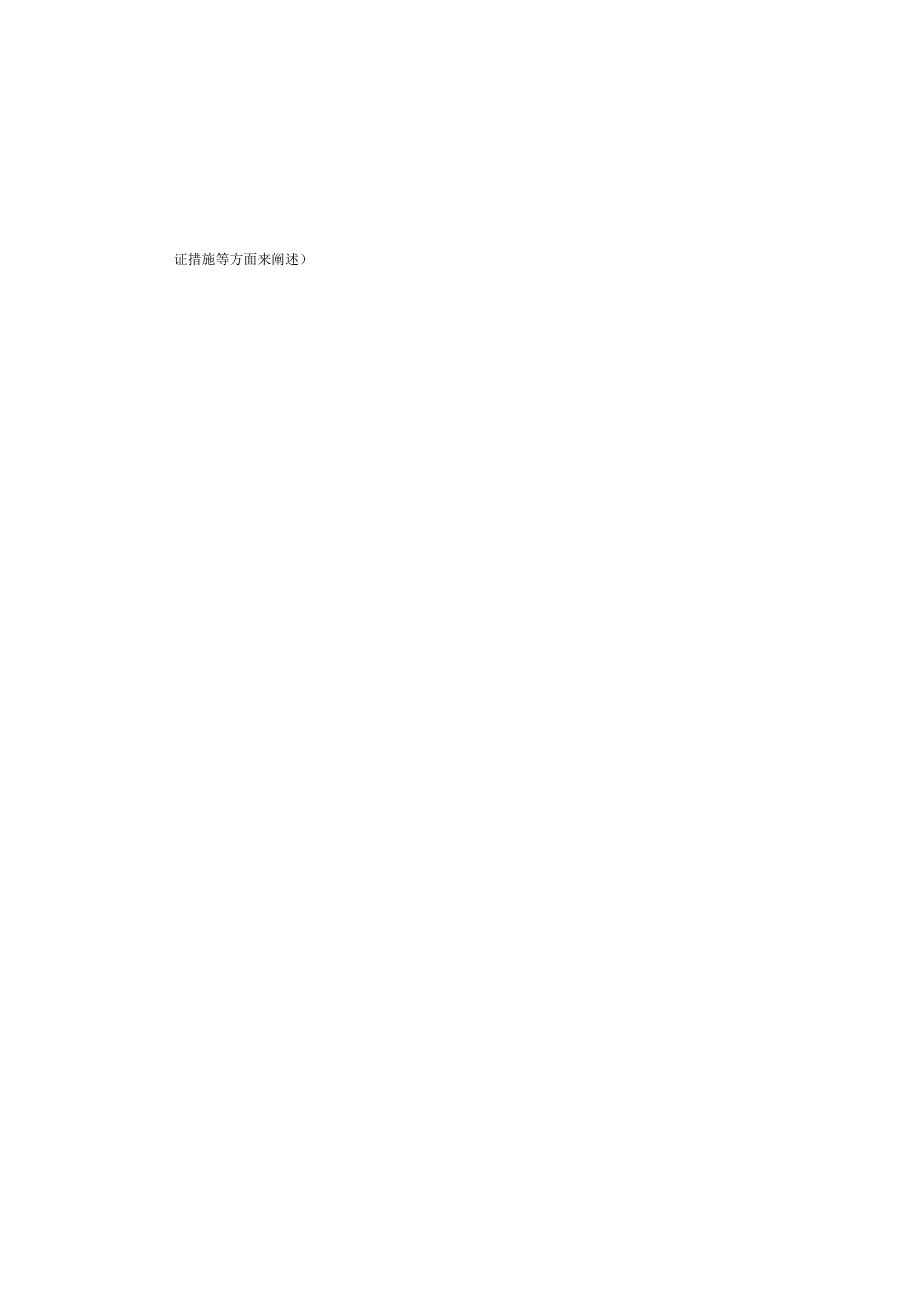

2、施（从组织措施、技术措施、经济措施以及进度控制、保证措施等方面来阐述）5、各项资源需要量计划6、施工平面布置图（A2图纸：比例为1：200）7、各种技术组织措施及各项技术经济指标（文明、安全、质量、降低成本、雨季等施工措施）三、对设计成果的要求1、单位工程施工组织设计说明书（5000字以上）（1）设计说明书封面：封面上应写明设计题目、学生姓名、专业、年级、指导教师姓名、完成日期。（见下页）（2）目录：自动生成，大标题用三号黑体居中，内容采用宋体四号，段落间距自调。（3）正文格式要求：纸张大小：A4复印纸页边距：上:3.0cm,下：2.0cm,左：2.8cm,右：2.2cm,页眉:2.2Cnb页
3、脚1.5cm；行间距：1.5倍行距字间距：0.3磅字号字体：大标题：黑体、小三号；一级标题：黑体、四号；二级标题：黑体、四号；三级标题：黑体、小四号；正文：宋体、小四号。2、施工平面布置图设计要求：绘制比例自己确定，打印或手绘。3、施工进度计划表设计要求：绘制比例自己确定，打印或手绘,横道图，附有主要工种劳动力动态图。四、实训计划安排时间任务具体事项周一熟悉课程设计具体内容；计算该项目人、材、机的消耗量；完成编制进度计划的准备工作。根据课程设计任务书即完成附表1、2、3周二、三编制进度计划横道图（甘特图）周四绘制施工现场平面布置图完成附表1,并绘制施工现场平面布置图周五施工组织设计的编制完成施
4、工组织设计的word文档格式编制内容。五、成果提交要求：1、独立完成设计，抄袭（包括网络下载）和雷同者，不计成绩;2、按照规定时间上交成果，拖期不交者不计成绩；3、设计中可以参考相应范文或者其它来源资料。*工程施工组织设计系别学生姓名学生学号学生班级专业名称指导教师年月曰设计材料1、工程概况本工程为某综合楼，位于金花路，由I部和II部组成L型转角楼。采用现浇柱，预制梁，整体装配式钢筋混凝土框架结构。（1）层高及建筑面积：I部五层，顶高21m,层高4.2m,H部为六层，顶高23.1m,1至2层层高4.8m,3、4、5层层高为3.3m,6层层高为3.6m。总建筑面积7834m2o（2）绝对标高，0
5、.00相当于绝对标高425.044。（3）结构方案：本工程为装配整体式框架结构，横向框架梁为预制迭合梁，纵向框架梁，次梁，柱，楼梯等均为现浇。楼盖除厕所、盥洗、水箱间及二层售饭处为现浇外，其余均为预制空心板，上有4cm整浇层。墙体为非承重墙，外墙为240m厚普通粘土砖墙，内墙为大孔空心砖墙。施工时横向预制梁吊装后再现浇纵向框架梁和次梁。（4）楼地面：水泥砂浆地面用于II部厨房和库房，教室宿舍等。水磨石地面用于上述以外的其它部位，底层地面垫层为60厚100#素混凝土。（5）顶棚及墙面：I部楼梯间为石膏板隔墙，贴白色塑料壁纸。其它顶棚及墙面均为石灰砂浆打底，纸筋灰罩面，喷白灰浆二道。（6）外墙面：
6、为绿色水刷石，局部构件（檐口、阳台、雨蓬）及凸出墙面壁柱等贴马赛克。（7）屋面防水层：沥青胶隔汽层，水泥蛭石保温层，二毡三油防水层上铺绿豆砂。2、施工工期要求：基础工程由甲方自己完成。施工单位由0.00开始，总工期见下表。统计从2014年3月1日开始。学生学号与工期日历天数对照表学号后三位数工期天数比如001-050240天+学号后三位数122201010030同学的工期为270天051-100200天+学号后三位数122202010083同学的工期为283天101-199100天+学号后三位数122202010123同学的工期为223天200以后的学号后三位数146201020285同学的工
7、期为285天3、地质及环境条件由勘测报告，土壤为一级大孔性黄土，天然地基承载力为15Tm2,地下水位在地表下6-7mo建筑场地北面和东面，南面均紧邻厂区，以墙为界，西南为金花路(见总平面图)。4、气象条件夏秋两季主导风向偏东，冬季北偏西。雨季为9、10两月。5、施工技术经济条件本工程由某建筑公司承担，该公司分派一个施工队负责。施工队有瓦工30抹灰工40人，木工24人，架子工10,钢筋工15人，混凝土工40人，机械工8人，安装工12人，油漆工15人，共194人。根据需要可招收部分民工协助工作。施工用的水、电均从厂区取得。建筑材料及构件均可用汽车运入工地，多孔板及迭合梁均由市建工局半坡村预制厂制作
8、。临建工程中除搅拌棚，木工硼，材料库等需设置外，办公及其它生活用房均可利用已建成的宿舍楼。可供施工选用的起重机有QT1-6型及QT1-2型塔吊。井架，门架等。汽车有解放牌(5T),黄河牌(8T)可以使用。电动卷扬机1台、搅拌机4台、插入式振捣器与平板振捣器各4台、空压机3台、喷浆机2台、电焊机2台，其余按需供应。四、平面图设计参考资料1、常用施工机械台班产量塔吊：120次120次/台班/台班（综合）；井架、门架：84次/台班混凝土搅拌机：L-25020M3/台班；J-40036M3/台班：砂浆搅拌机IOM3/台班2、一次提升材料数量红砖：0.5M3；砂浆：0.325M3；混凝土：0.5M3；空
9、心板：2块；3、材料数量计算楼据每M?砌体需用红砖535块，砂浆0.23M3；每IooM3抹灰面积需用砂浆2.2M3；4、临时工程防火规定（1）每幢临时建筑物的面积不应超过300M2,每组建筑面积总和不超过2000M2,组与组之间的防火间距不应小于10-15M。（2）临时建筑物的高度一般不要低于2.5M。用稻草、芦苇、竹子等易燃材料修建的房屋，内外应抹泥或砂浆。（3）食堂、俱乐部等临时建筑门的总宽度至少按每100人2米计，每个门宽度不小于1.4米。（4）易燃建筑物不能作下列用途：制造或使用化学易燃、易爆物品的车间、如喷漆、乙焕站等。高温或经常产生火花、火焰的车间，如冶金、铸工、锻工、焊接、热处
10、理等。贮存化学易燃易爆品，贵重器材以及全自燃或遇水产生热量的物资仓库。在木工棚附近应有消防栓。施工现场的通行道路（主要干道）不应小于3.5M,当道路宽度仅供一辆汽车通行时，应在适当地点修建回车场。建筑工地道路与构筑物最小距离构筑物名称至行车道边最小距离（米）1、棚栏1.52、建筑物墙壁（无汽车入口）外墙表面1.53、建筑物墙壁（有汽车入口）外墙表面7.04、铁路轨道外侧缘3.0五、工程附表1、I部主体结构工程量（见表1）2、II部主体结构工程量（见表2）3、装饰工程量（见表3）4、临时设施数据（见表4）六、附图建筑总平面图（见图一）建筑立面图（见图二）II部一、二层平面图（见图三）II部三、四
11、、五、六层平面图（见图四）I部底层平面图（见图五）I部二、三、四、五层平面图（见图六）剖面图（见图七）节点图（见图八）I部主体结构工程工程项目时间定额一层二层三层四层五层六层共计备注数量工日数量工日数量工日数U工日数量工日数量工日数量工日现浇柱支模板0.083工日11P214.2m217.8214.2m217.820Im216.7201m216.7201m216.71031.485.7扎钢筋2.38工日/T3.4T1.453.4T1.452.94T1242.94T1.242.94T1.2415.62129.38浇混凝土1.47X0m328m341.228m341.224.5m336.124.5
12、m336.124.5m336.1129.5190.7现浇梁板支模板0.07工印而298m220.9298nr20.9292m220.5292m220.5305.5m221.41485.5104.2扎钢筋3.001日/T3.6T1.23.6T1.23.5T1.23.5T1.23.7T1.317.96.1浇混凝土0.78工日n34.1m326.634.Im326.633.41m326.133.41m326.134.9m327.2169.92132.6现浇楼梯支模板0.146ZEElZm229.5m24.329.5m24.329.5m24.329.5n24.311817.2扎钢筋5.56工日/T0.
13、38T0.070.38T0.070.38T0.070.38T0.071.520.28浇混凝土2.212工日nP5.6m32.535.6m32.535.6m32.535.6m32.5322.410.12安装梁60根/台班注：1、塔吊定额2、配安装工人12人3、重量：2.24T100根1.7五层共计安装楼板120次/台班注：1、塔吊定额2、若用井架定额，84次/台班3、重量：400kg块755块3.2五层共计整浇层1377工日/n?144.9m3199.5五层共计砌砖墙0.8XIdZm3274.29m3219.4五层共计砌预制块0.91工日/n?151.95m3138.3五层共计Il部主体结构工程工程项目时间定额-层二层三层四层五层六层共计备注数量:工日数量工日数量工日数量工日数量TFI数量工日数量工R现浇柱支模板0.083工日/m2535.5m244.5499m241.5343.3m228.5343.3m228.5343.3m228.5374.5m228.5扎钢筋2.38IBrr10.7T4.57.77T3.35.35T2.35.35T2.3
